パルス発生器

ステッピングモータを駆動するための パルス発生器が必要となったので、お盆休みを使って簡単な基板を作成してみました。

配線が楽なので I2C接続のLCDモジュールを使用したのですが、思いのほか 処理時間を取られてしまい、パルス幅を設定するエンコーダの応答が イマイチとなってしまいました。

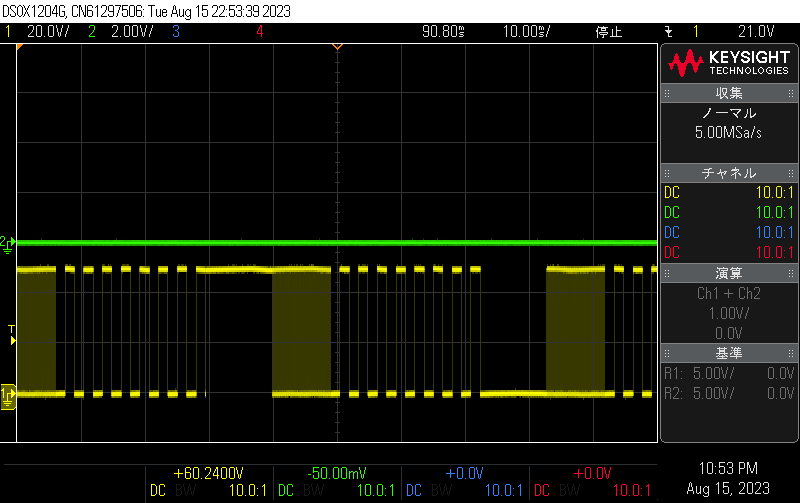

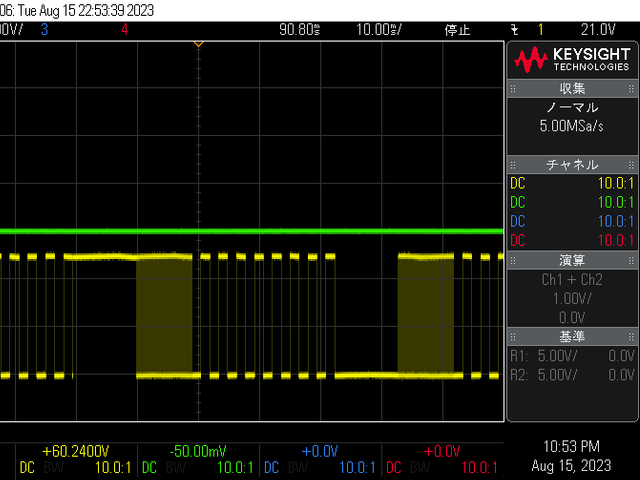

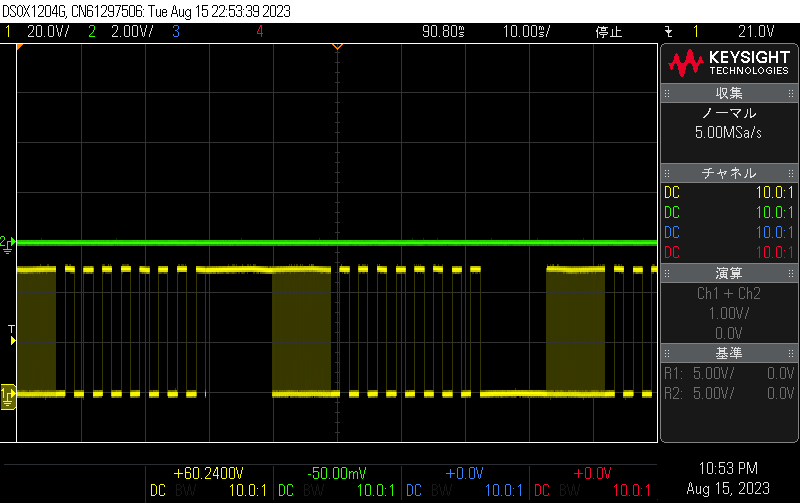

当初、4ch出力を想定していたのですが、同じような処理が増えてしまったので ソースは2ch設定になっています。

●主な部品

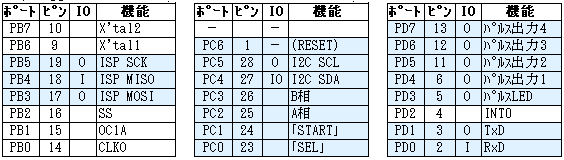

●I/O一覧

●ソースコード

パルス発生器
#include <Wire.h>


#define LCD_ADRS 0x3E
#define dLED 0x20			// PORTB
#define	dEnable 0x80		// (1xxx xxxx):ｲﾈｰﾌﾞﾙ

	// ■ main()
unsigned long	main_tim0 = 0;	// ﾒｲﾝﾙｰﾁﾝ 計測基準時間
unsigned long	main_tim;			// ﾒｲﾝﾙｰﾁﾝ 巡回時間(最終)
unsigned long	main_tim_max = 0;	// ﾒｲﾝﾙｰﾁﾝ 巡回時間(Max)
unsigned long	main_tim_min = 0xffffffff;	// ﾒｲﾝﾙｰﾁﾝ 巡回時間(min)
char			fMain = 0x60;		// ﾒｲﾝﾙｰﾁﾝ制御 ﾌﾗｸﾞ
#define	dPls_EN 0x80		// (1xxx xxxx): ﾊﾟﾙｽ出力のON/OFF
#define	dLCD_EN	0x40		// (x1xx xxxx): LCD処理のON/OFF
#define	dLog_EN	0x20		// (xx1x xxxx): Log処理のON/OFF

	// ■ LCD_ctrl()
const int dLCD_col = 16;		// LCDパネル1行の文字数
						   //          111111
						   //0123456789012345
char vram1[dLCD_col+1] =	"Pulse Generator ";		// 1行目の文字データ
char vram2[dLCD_col+1] =	"          v0.01 ";		// 2行目の文字データ
char			LCD_task = 0;		// LCD ﾀｽｸNo.
int				LCD_col  = 0;		// LCD LCD 書込み桁
unsigned long	LCD_tim0 = 0;		// LCD 基準時間

	// 文字列
const char str_Pwidth12[dLCD_col+1] =	"1:      2:      ";	// パルス幅 P1,P2
const char str_Pwidth34[dLCD_col+1] =	"3:      4:      ";	// パルス幅 P1,P2

	// ■ cmd1()
char cmd1_task = 0;				// cmd1 ﾀｽｸNo.
unsigned long cmd1_tim0 = 0;	// ｺﾏﾝﾄﾞ1 基準時間
unsigned long tim_cnt = 0;		// ﾀｲﾑ･ｶｳﾝﾀ
unsigned char sec = 0;			// 秒ｶｳﾝﾀ

word P1_width,P2_width,P3_width,P4_width;	// ﾊﾟﾙｽ幅

char	item_num = 0;			// ｱｲﾃﾑNo.
char	fPulse = 0;				// ﾊﾟﾙｽ出力 ON/OFFﾌﾗｸﾞ

	// ■ LED_ctrl()
char LED_task = 0;			// LED制御 ﾀｽｸNo.
unsigned long LED_tim0 = 0;	//  LED制御 基準時間

	// ■ ﾛｸﾞ制御
char log_task = 0;			// ﾛｸﾞ ﾀｽｸNo.
unsigned long log_tim0 = 0;	// ﾛｸﾞ 基準時間

	// ■ センサ読取り
char			sens_task = 0;		// ﾀｽｸNo.
unsigned long	sens_tim0 = 0;		// 基準時間
char			sensor[4];			// センサ・データ[確定,今回,前回,前々回]

	// ■ エンコーダ読取り
char			enc_task = 0;		// ﾀｽｸNo.
unsigned long	enc_tim0 = 0;		// 基準時間
char			enc_bak;			// 前回のsensor[0]データ
char			fEnc;				// ｴﾝｺｰﾀﾞ･ﾌﾗｸﾞ
int				enc_cnt;			// ｴﾝｺｰﾀﾞ･ｶｳﾝﾀ

	// ■ キー読取り
char			key_task = 0;		// ﾀｽｸNo.
unsigned long	key_tim0 = 0;		// 基準時間
char			keyd;				// ｷｰ･ﾃﾞｰﾀ
byte			key_bak;			// 前回のｷｰ･ﾃﾞｰﾀ(Port C)

	// ■ ﾊﾟﾙｽ出力
#define	pls_led		0x08;		// (xxxx 1xxx):PORTD

char			pls1_task = 0;		// ﾀｽｸNo.
unsigned long	pls1_tim0 = 0;		// 基準時間
#define	pls1_out	0x10;		// (xxx1 xxxx):PORTD

char			pls2_task = 0;		// ﾀｽｸNo.
unsigned long	pls2_tim0 = 0;		// 基準時間
#define	pls2_out	0x20;		// (xx1x xxxx):PORTD

char			pls3_task = 0;		// ﾀｽｸNo.
unsigned long	pls3_tim0 = 0;		// 基準時間
#define	pls3_out	0x40;		// (x1xx xxxx):PORTD

char			pls4_task = 0;		// ﾀｽｸNo.
unsigned long	pls4_tim0 = 0;		// 基準時間
#define	pls4_out	0x80;		// (1xxx xxxx):PORTD


void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);

  Wire.begin();
  init_LCD();				// I2C LCD 初期化

  pinMode(13,OUTPUT);		// PB5(SCK) 出力
  pinMode(3,OUTPUT);		// PD3 出力(ﾊﾟﾙｽLED)
  pinMode(4,OUTPUT);		// PD4 出力(ﾊﾟﾙｽ出力1)
  pinMode(5,OUTPUT);		// PD5 出力(ﾊﾟﾙｽ出力2)
  pinMode(6,OUTPUT);		// PD6 出力(ﾊﾟﾙｽ出力3)
  pinMode(7,OUTPUT);		// PD7 出力(ﾊﾟﾙｽ出力4)

  P1_width =  50;
  P2_width = 100;
  P3_width = 200;
  P4_width = 400;

  sensor[1] = PINC;				// 今　回データ <= Port C
  sensor[2] = PINC;				// 前　回データ <= Port C
  sensor[3] = PINC;				// 前々回データ <= Port C
  enc_bak = PINC & 0x0C;		// (0000 xx00):前回のsensor[0]データ


  Serial.println("Pulse v0.01");


}

void loop() {
  // put your main code here, to run repeatedly:
  get_Sens();		// センサ読取り(ノイズ除去)
  Enc_cnt();		// エンコーダ読取り
  get_Key();		// キー読取り
  LCD_ctrl();		// LCD 表示制御

  cmd1();			// ｺﾏﾝﾄﾞ1処理
  pls_ctrl1();		// ﾊﾟﾙｽ出力制御1
  pls_ctrl2();		// ﾊﾟﾙｽ出力制御2

  LED_cmp();		//
}


	// ■■
void pls_ctrl1(){		// ﾊﾟﾙｽ出力制御1
  if ( (fMain & dPls_EN) == 0) { return; }		// 動作禁止
  switch (pls1_task) {
    case 0:		// ﾊﾟﾙｽ"H"､ 基準時間設定
	  pls1_tim0 = micros();
	  PORTD |= pls1_out;		//
	  pls1_task ++;
	  break;

	case 1:		// 時間待ち
	case 3:
	  if ( (micros() - pls1_tim0) > (( (long)P1_width *1000) >> 1) ) { pls1_task ++; }
	  break;

	case 2:		// ﾊﾟﾙｽ"L"､ 基準時間設定
	  pls1_tim0 = micros();
	  PORTD &= ~pls1_out;
	  pls1_task ++;
	  break;

//	case 3:		// 時間待ち　↑

	default:
	  pls1_task = 0;
	  break;
  }

}

void pls_ctrl2(){		// ﾊﾟﾙｽ出力制御2
  if ( (fMain & dPls_EN) == 0) { return; }		// 動作禁止
  switch (pls2_task) {
    case 0:		// ﾊﾟﾙｽ"H"､ 基準時間設定
	  pls2_tim0 = micros();
	  PORTD |= pls2_out;		//
	  pls2_task ++;
	  break;

	case 1:		// 時間待ち
	case 3:
	  if ( (micros() - pls2_tim0) > (( (long)P2_width *1000) >> 1) ) { pls2_task ++; }
	  break;

	case 2:		// ﾊﾟﾙｽ"L"､ 基準時間設定
	  pls2_tim0 = micros();
	  PORTD &= ~pls2_out;
	  pls2_task ++;
	  break;

//	case 3:		// 時間待ち　↑

	default:
	  pls2_task = 0;
	  break;
  }

}


	// ■■
void cmd1() {
	  int val,pw;
	  unsigned long tim;

  switch (cmd1_task) {
	// □□ 起動処理
	case 0:
	case 10:
	case 20:
	case 23:
	  cmd1_tim0 = millis();		// 基準時間ｾｯﾄ
	  cmd1_task ++;
	  break;

	case 1:		// 1s 待ち(起動画面表示)
	  tim = abs(millis() - cmd1_tim0);
	  if ( (millis() - cmd1_tim0) > 1000 ) {		// 1s 待ち
		cmd1_task ++;
	  }
	  break;

	case 2:
	  cmd1_task =10;
	  break;

	// □□ ﾓｰﾄﾞ1: ﾊﾟﾙｽ幅
//	case 10:		// 基準時間ｾｯﾄ　↑
	case 11:		// 1s 待ち
	  if ( (millis() - cmd1_tim0) >  300 ) { cmd1_task ++; }		// 300ms 待ち

	  switch(keyd) {
	    case 1:	// 選択ｷｰ
		  keyd = 0;
		  cmd1_task = 20;
		  break;

		case 2:	// ｽﾀｰﾄ･ｷｰ
		  keyd = 0;
		  fMain ^= dPls_EN;					// ﾊﾟﾙｽ出力 ON/OFF
		  if ( (fMain & dPls_EN) == 0) {
		    // ﾊﾟﾙｽ出力 OFF
			fMain |= (dLCD_EN | dLog_EN);		// LCD制御 EN
			PORTD &= ~pls_led;					// ﾓﾆﾀLED OFF
		  } else {
		    // ﾊﾟﾙｽ出力 ON
		    fMain &= (~dLCD_EN & ~dLog_EN);		// LCD制御 DIS
			PORTD |= pls_led;					// ﾓﾆﾀLED ON
		  }
		  break;

		default:
		  keyd = 0;
		  break;
	  }

	  break;

	case 12:	// vram[]に表示ﾃﾞｰﾀ書込み
	  disp_Pwidth();
	  cmd1_task ++;
	  break;

	case 13:
	  cmd1_task = 10;		// 1s毎に 表示を更新
	  break;

	// □□ ﾓｰﾄﾞ切り替え処理
//	case 20:	// 基準時間ｾｯﾄ　↑
	case 21:	// 選択ｷｰ 長押しﾁｪｯｸ
	  if ( (sensor[0] & 0x01) != 0 ) {
		// (xxxx xxx1):選択ｷｰ OFF
		item_num = 0;		// ｱｲﾃﾑNo.0: ﾊﾟﾙｽ出力1
		cmd1_task ++;
	  } else if ( (millis() - cmd1_tim0) > 3000 ) { cmd1_task = 30; }		// 3s 待ち
	  break;

	// □ パルス長入力
	case 22:
	  pw = get_Pwidth(item_num);		//(pw) = 出力ﾊﾟﾙｽ幅
	  enc_cnt = pw;			// (enc_cnt) <= (P1_width)
	  disp_PWin(pw);		// 入力画面を表示
	  cmd1_task ++;
	  break;

//	case 23:	// 基準時間ｾｯﾄ　↑
	case 24:	// ｷｰ･ﾁｪｯｸ
	  switch(keyd) {
	    case 1:	// 選択ｷｰで ｱｲﾃﾑ変更
		  keyd = 0;
		  set_Pwidth(item_num, enc_cnt);		// ﾊﾟﾙｽ幅 更新
		  if (item_num < 1) { item_num ++; } else { item_num = 0;}
		  cmd1_task = 22;		// 表示切替え
		  break;

		case 2:	// ｽﾀｰﾄ･ｷｰで ﾓｰﾄﾞ1に戻る
		  keyd = 0;
		  set_Pwidth(item_num, enc_cnt);		// ﾊﾟﾙｽ幅 更新
		  cmd1_task = 10;
		  break;

	  }

	  if ( (millis() - cmd1_tim0) >  300 ) {		// 300ms 待ち
	    disp_PWin(enc_cnt);		// 入力画面
	    cmd1_task = 23;			// ｷｰﾁｪｯｸへ
	  }
	  break;



	// □□ ﾓｰﾄﾞ2:
	case 30:

	default:
	  cmd1_task = 10;		// ﾓｰﾄﾞ1へ
	  break;
  }
}

	// □ ｻﾌﾞﾙｰﾁﾝ
//	int		get_Pwidth(char item)				// 出力ﾊﾟﾙｽ幅 取得
//	void	set_Pwidth(char item, int width)	// ﾊﾟﾙｽ幅 更新


void set_Pwidth(char item, int width) {		// ﾊﾟﾙｽ幅 更新
  switch (item) {
	case 0:		// item=0
	  P1_width = width;
	  break;

	case 1:		// item=1
	  P2_width = width;
	  break;

	case 2:		// item=2
	  P3_width = width;
	  break;

	case 3:		// item=3
	  P4_width = width;
	  break;
  }
}

int get_Pwidth(char item) {
  switch (item) {
//	case 0:		// item=0　↓
	case 1:		// item=1
	  return(P2_width);
	  break;

	case 2:		// item=2
	  return(P3_width);
	  break;

	case 3:		// item=3
	  return(P4_width);
	  break;

	case 0:
	default:
	  return(P1_width);
	  break;

  }
}


	// ■ キー読取り
void get_Key() {
  char a,b;

  switch (key_task) {
	case 0:
	  key_tim0 = micros();		// 基準時間ｾｯﾄ
	  key_task ++;
	  break;

	case 1:
	  if ( (micros() - key_tim0) >  1000 ) {			//  1ms間隔
	    a = sensor[0] & 0x03;		// (0000 00xx)
		b = key_bak;				// 前回の値
		key_bak = a;				// key_bak更新
		a = (b ^ key_bak) & b;		// 押されたbitが"1"
		switch(a) {
		  case 0:
		    break;

		  case 1:	// ｽﾀｰﾄ･ｷｰ押し
		    keyd = 1;
			break;

		  case 2:	// 選択ｷｰ押し
		    keyd = 2;
		    break;

		  default:
		    break;
		}
	    key_task ++;
	  }
	  break;

	default:
	  key_task = 0;
	  break;
	}

}


	// ■ エンコーダ読取り
void Enc_cnt() {
  unsigned long tim;
  char a,b;

  switch (sens_task) {
	case 0:
	  enc_tim0 = micros();		// 基準時間ｾｯﾄ
	  enc_task ++;
	  break;

	case 1:
	  if ( (micros() - enc_tim0) >   200 ) {			//  0.2ms間隔
	    a = sensor[0] & 0x0C;		// (0000 xx00)
		b = a ^ enc_bak;			// 変化したbitが"1"
		enc_bak = a;				// enk_bak更新
		if ( (b & a & 0x04) != 0) {		// (xxxx x1xx):A相 立上りで"1"
		  // A相 立上り
		  if ( (a & 0x08) == 0) {		// (xxxx 1xxx):B相
		    // □ 正転
			fEnc |= 0x80;		// (1xxx xxxx)
			enc_cnt ++;
		  } else {
		    // □ 逆転
		    fEnc |= 0x40;		// (x1xx xxxx)
			enc_cnt --;
		  }
		}
	    enc_task ++;
	  }
	  break;

	default:
	  enc_task = 0;
	  break;
	}

}


	// ■ センサ読取り(ノイズ除去)
void get_Sens() {
  switch (sens_task) {
	case 0:
	  sens_tim0 = micros();		// 基準時間ｾｯﾄ
	  sens_task ++;
	  break;

	case 1:
	  unsigned long tim;
	  char a,b;

	  if ( (micros() - sens_tim0) >   200 ) {			//  0.2ms間隔
	    sensor[3] = sensor[2];			// センサ・データ[確定,今回,前回,前々回]
	    sensor[2] = sensor[1];			//
		sensor[1] = PINC;				// Port C
		a = sensor[3] | sensor[2] | sensor[1];	// 全て"0"のbitが"0"
		b = sensor[3] & sensor[2] & sensor[1];	// 全て"1"のbitが"1"
		sensor[0] &= a;
		sensor[0] |= b;

	  sens_task ++;
	  }
	  break;

	default:
	  sens_task = 0;
	  break;
	}
}


	// ■ LCD制御
void LCD_ctrl() {
  if ( (fMain & dLCD_EN) == 0) { return; }		// LCD処理 禁止

  switch (LCD_task) {
	case 0:
	  writeCommand(0x80+0x00); // ADRESS SET (1行目の先頭)
	  LCD_col  = 0;
	  LCD_task ++;
	  break;

	case 1:
	  LCD_tim0 = millis();		// 基準時間ｾｯﾄ
	  LCD_task ++;
	  break;

	case 2:
	  if ( (millis() - LCD_tim0) > 9 ) {
		writeData(vram1[LCD_col]);
		LCD_col ++;
		if (LCD_col >15) { LCD_task ++; }
	  }
	  break;

	case 3:
	  writeCommand(0x80+0x40); // ADRESS SET (2行目の先頭)
	  LCD_col  = 0;
	  LCD_task ++;
	  break;

	case 4:
	  LCD_tim0 = millis();		// 基準時間ｾｯﾄ
	  LCD_task ++;
	  break;

	case 5:
	  if ( (millis() - LCD_tim0) > 9 ) {
		writeData(vram2[LCD_col]);
		LCD_col ++;
		if (LCD_col >15) { LCD_task ++; }
	  }
	  break;

	default:
	  LCD_task = 0;
	  break;
  }
}

void set_VRAM2(int col, int dat) {

  for (int num=4; num>=0; num--) {
	vram2[col+num] = (dat % 10) + 0x30;
	dat /= 10;
  }
}


//データ書き込み
void writeData(byte t_data)
{
  Wire.beginTransmission(LCD_ADRS);
  Wire.write(0x40);
  Wire.write(t_data);
  Wire.endTransmission();
delay(1);
}

//コマンド書き込み
void writeCommand(byte t_command)
{
  Wire.beginTransmission(LCD_ADRS);
  Wire.write(0x00);
  Wire.write(t_command);
  Wire.endTransmission();
delay(10);
}

//液晶初期化
void init_LCD() {
  delay(100);
  writeCommand(0x38); // (001 1 1000):FUNCTION SET(8bit, 2行, Normal Height, 0, IS=0)
  delay(20);
  writeCommand(0x39); // (001 1 1001):IS=1
  delay(20);
  writeCommand(0x14); // (0001  0100):INT OSC FREQUENCY(1/5 bias, freq="100")
  delay(20);
  writeCommand(0x7A); // (0111  1010):CONTRAST SET 0,1,2,3(contrast L="1010") fDC5V用
//  writeCommand(0x7E); // (0111  1110):CONTRAST SET 0,1,2,3(contrast L="1110") fDC4V用
  delay(20);
  writeCommand(0x54); // (0101  0100):CONTRAST SET 4,5(icon OFF, booster ON, contrast H="00")
  delay(20);
  writeCommand(0x6C); // (0110  1100):F0LLOWER CONTROL
  delay(20);
  writeCommand(0x38); // (001 1 1000):IS=0
  delay(20);
  writeCommand(0x0C); // (00001  100):Display ON, cursor OFF, position OFF
  delay(20);
  writeCommand(0x01); // (0000 0001 ):Clear Display
  delay(20);
  writeCommand(0x06); // (000001 10 ):Entry Mode(cursor INC, shift OFF)
  delay(20);
}

void disp_Pwidth() {	// 出力1～4のﾊﾟﾙｽ幅/ SW状態/ (enc_cnt:8bit) 表示
  int i,j;
  char a;
  if ( (fMain & dLCD_EN) == 0) { return; }		// LCD処理 禁止

  for (i=0; i<dLCD_col; i++) { vram1[i] = ' '; }	// VRAM1 クリア
  for (i=0; i<dLCD_col; i++) { vram2[i] = ' '; }	// VRAM2 クリア

		// vram1[]に出力1のﾊﾟﾙｽ幅表示
  vram1[0] = '1';
  vram1[1] = ':';
  i = P1_width;
  if (i > 999) {
    vram1[4] = '-';
    vram1[3] = '-';
    vram1[2] = '-';
  } else {
    j = i%10;
    i = i/10;
    vram1[4] = int2ASC(j);
    j = i%10;
    i = i/10;
    vram1[3] = int2ASC(j);
    j = i%10;
    vram1[2] = int2ASC(j);
  }

		// vram1[]に出力2のﾊﾟﾙｽ幅表示
  vram1[7] = '2';
  vram1[8] = ':';
  i = P2_width;
  if (i > 999) {
    vram1[11] = '-';
    vram1[10] = '-';
    vram1[9] = '-';
  } else {
    j = i%10;
    i = i/10;
    vram1[11] = int2ASC(j);
    j = i%10;
    i = i/10;
    vram1[10] = int2ASC(j);
    j = i%10;
    vram1[9] = int2ASC(j);
  }

		// センサ(Port C)状態表示
  vram1[14] = int2ASC(sensor[0]/16);	// 上位8bit
  vram1[15] = int2ASC(sensor[0]%16);	// 下位8bit

}

void disp_PWin(int dat) {	// ﾊﾟﾙｽ幅 入力画面
  int i,j;
  char a;
  if ( (fMain & dLCD_EN) == 0) { return; }		// LCD処理 禁止

  for (i=0; i<dLCD_col; i++) { vram1[i] = ' '; }	// VRAM1 クリア
  for (i=0; i<dLCD_col; i++) { vram2[i] = ' '; }	// VRAM2 クリア

  vram1[0] = 'P';
  vram1[1] = 'u';
  vram1[2] = 'l';
  vram1[3] = 's';
  vram1[4] = 'e';

  vram1[6] = 'W';
  vram1[7] = 'i';
  vram1[8] = 'd';
  vram1[9] = 't';
  vram1[10] = 'h';

  vram2[2] = int2ASC(item_num+1);	// ｱｲﾃﾑNo.
  vram2[3] = ':';

  i = dat;
  j = i%10;
  i = i/10;
  vram2[7] = int2ASC(j);
  j = i%10;
  i = i/10;
  vram2[6] = int2ASC(j);
  j = i%10;
  vram2[5] = int2ASC(j);
}


char int2ASC(int dat) {
  dat &= 0x0f;							// (0000 xxxx)
  if (dat < 10) { return(dat+0x30); }	// 0～9
  return(dat+0x37); 					// A～F
}


	// ■ LED制御
void LED_cmp(void) {
 PORTB ^= dLED;
}

void LED_on(void) {
 PORTB |= dLED;
}

void LED_off(void) {
 PORTB &= ~dLED;
}
