概要
外にある畑などを監視する際に消費電力が少ないSpresenseを活用できるのでは？と思い畑を監視するカメラを作ってみました！
利用したハードウェア
- Spresense本体
- SPRESENSE HDRカメラボード
- LoRaアドオンボード(https://www.switch-science.com/products/8958)

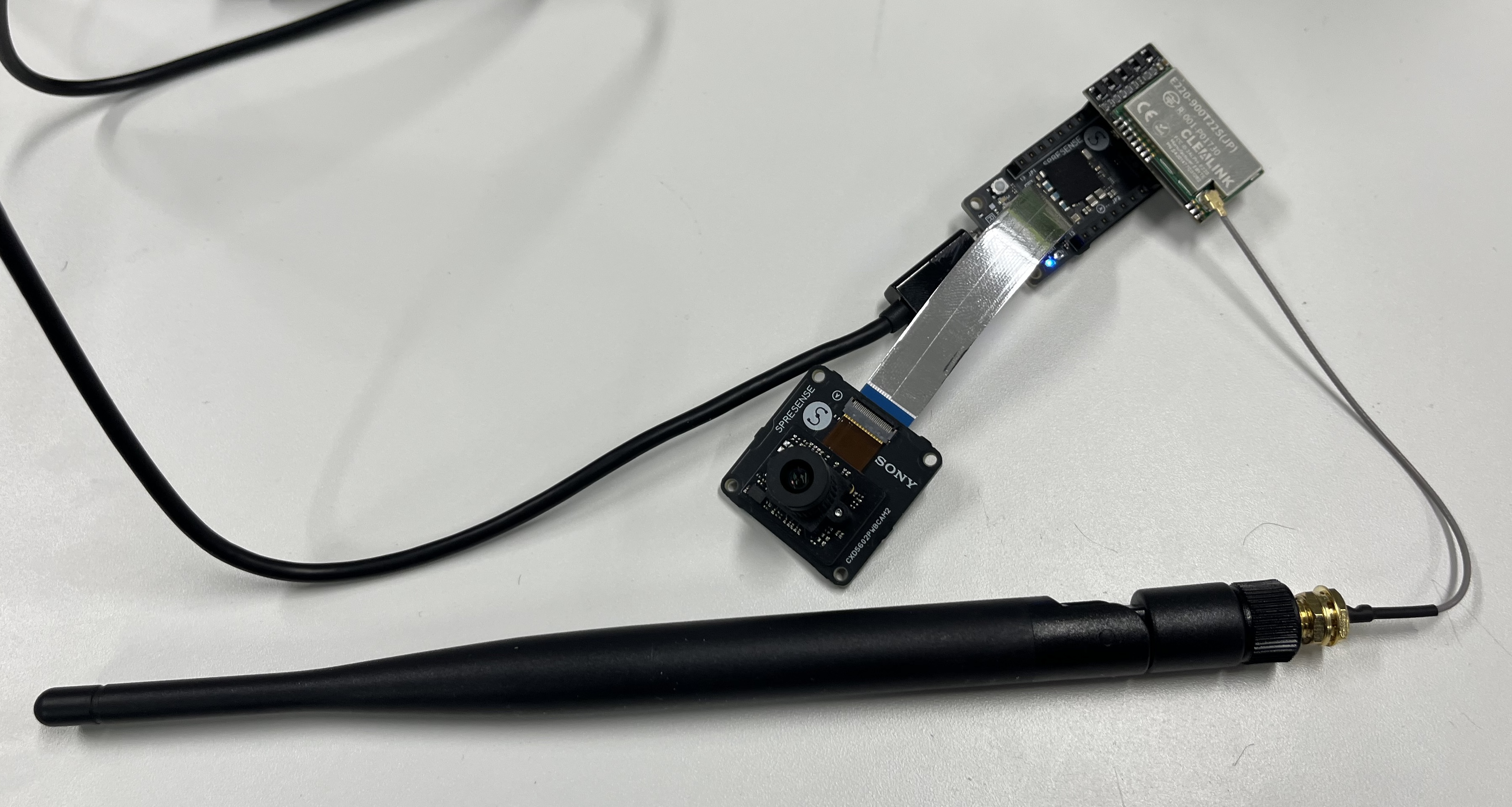

提供いただいたボードを組み合わせ，LoRaのアドオンボードとHDRカメラをSpresense本体に装着しました．

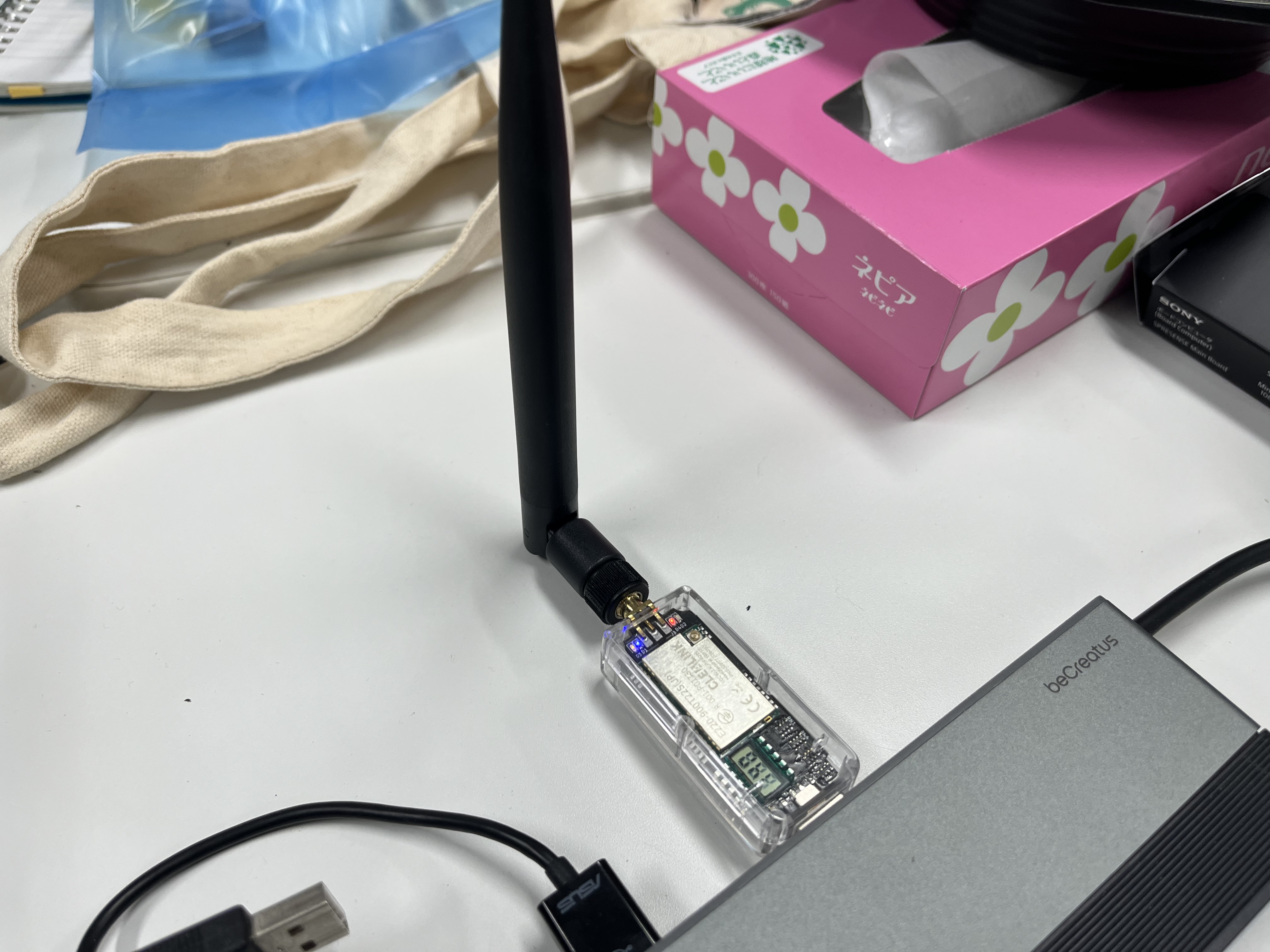

- AirChecker C3/USBセット (https://akizukidenshi.com/catalog/g/g129502/)
今回PC側から画像を確認するために，AirCheckerC3というLoRaモジュールとESP32 C3が一体化された製品を利用しました．
システムの概要
今回システムは以下の流れで畑の映像を可視化します．
- Spresenseで画像を撮影
- LoRaで送信
- 受信機側で取得
- PC画面で可視化
また，LoRaは見通しが良いところだと数km届くらしいです．
ただし，1回に送信できるデータが200byteで5秒おきにしか送れないので，リアルタイムな映像転送は少し苦しいです．今回は40x30の画像をYUV422という形式で送るので，合計で2400byteですが，2400/200=12なので，約1分ほどで1毎ぐらいの画像を送信できます．
畑で使うならこのぐらいで便利ですね！
Spresenseでの画像の送信
以下は今回使用したSpresenseのコードです．
LoRaで190byteずつ分割して5秒おきに送信するようにしました．
また，送信を始めるときには最初に0xffffffのようなデータを送信することで区別するようにしました．
#include <Arduino.h>
#include <vector>
#include <Camera.h>
#include "spresense_e220900t22s_jp_lib.h"
CLoRa lora;
void ReadDataFromConsole(char *msg, int max_msg_len);
const uint8_t start_packet[190];
void printError(enum CamErr err) {
Serial.print("Error: ");
switch (err) {
case CAM_ERR_NO_DEVICE:
Serial.println("No Device");
break;
case CAM_ERR_ILLEGAL_DEVERR:
Serial.println("Illegal device error");
break;
case CAM_ERR_ALREADY_INITIALIZED:
Serial.println("Already initialized");
break;
case CAM_ERR_NOT_INITIALIZED:
Serial.println("Not initialized");
break;
case CAM_ERR_NOT_STILL_INITIALIZED:
Serial.println("Still picture not initialized");
break;
case CAM_ERR_CANT_CREATE_THREAD:
Serial.println("Failed to create thread");
break;
case CAM_ERR_INVALID_PARAM:
Serial.println("Invalid parameter");
break;
case CAM_ERR_NO_MEMORY:
Serial.println("No memory");
break;
case CAM_ERR_USR_INUSED:
Serial.println("Buffer already in use");
break;
case CAM_ERR_NOT_PERMITTED:
Serial.println("Operation not permitted");
break;
default:
break;
}
}
void setup() {
// memset(start_packet, 0xff, 200 * sizeof(uint8_t));
// put your setup code here, to run once:
pinMode(LED0, OUTPUT);
pinMode(LED1, OUTPUT);
pinMode(LED2, OUTPUT);
pinMode(LED3, OUTPUT);
/* Set serial baudrate. */
Serial.begin(115200);
CamErr err;
// カメラ設定
Serial.println("Prepare camera");
err = theCamera.begin();
if (err != CAM_ERR_SUCCESS) {
printError(err);
}
Serial.println("Set Auto white balance parameter");
err = theCamera.setAutoWhiteBalanceMode(CAM_WHITE_BALANCE_DAYLIGHT);
if (err != CAM_ERR_SUCCESS) {
printError(err);
}
Serial.println("Set still picture format");
err = theCamera.setStillPictureImageFormat(
CAM_IMGSIZE_QQVGA_H,
CAM_IMGSIZE_QQVGA_V,
CAM_IMAGE_PIX_FMT_YUV422);
if (err != CAM_ERR_SUCCESS) {
printError(err);
}
/* Wait HW initialization done. */
sleep(1);
Serial.printf("program start\n");
// LoRa設定値
struct LoRaConfigItem_t config = {
0x0001, // own_address 1
0b011, // baud_rate 9600 bps
0b10000, // air_data_rate SF:9 BW:125
0b00, // subpacket_size 200
0b1, // rssi_ambient_noise_flag 有効
0b0, // transmission_pause_flag 有効
0b01, // transmitting_power 13 dBm
0x08, // own_channel 0
0b1, // rssi_byte_flag 有効
0b1, // transmission_method_type 固定送信モード
0b0, // lbt_flag 有効
0b011, // wor_cycle 2000 ms
0x0000, // encryption_key 0
0xFFFF, // target_address 2
0x08 // target_channel 0
};
// E220-900T22S(JP)へのLoRa初期設定
if (lora.InitLoRaModule(config)) {
SerialMon.printf("init error\n");
return;
} else {
Serial.printf("init ok\n");
}
// ノーマルモード(M0=0,M1=0)へ移行する
SerialMon.printf("switch to normal mode\n");
lora.SwitchToNormalMode();
memset(start_packet, 0xff, 200 * sizeof(uint8_t));
while (1) {
sleep(1); /* wait for one second to take still picture. */
// LoRa送信
char msg[200] = { 0 };
CamImage img = theCamera.takePicture();
if (img.isAvailable()) {
// 撮影に成功したら
CamImage resized;
CamErr err = img.resizeImageByHW(resized, 40, 30);
if (!resized.isAvailable()) {
Serial.println("Clip and Reize Error:" + String(err));
return;
}
size_t length = resized.getImgSize();
uint8_t *buffer = resized.getImgBuff();
// 200byte毎に分割して送信する
const size_t chunkSize = 190;
size_t offset = 0;
lora.SendFrame(config, start_packet, sizeof(start_packet));
while (offset < length) {
size_t sendSize = (length - offset > chunkSize) ? chunkSize : (length - offset);
Serial.println(sendSize);
if (lora.SendFrame(config, buffer + offset, sendSize) == 0) {
SerialMon.printf("Chunk %zu-%zu send succeeded.\n", offset, offset + sendSize);
} else {
SerialMon.printf("Chunk %zu-%zu send failed.\n", offset, offset + sendSize);
}
offset += sendSize;
delay(5000);
}
}
delay(1);
break;
}
}
void loop() {
}
void ReadDataFromConsole(char *msg, int max_msg_len) {
int len = 0;
char *start_p = msg;
while (len < max_msg_len) {
if (SerialMon.available() > 0) {
char incoming_byte = SerialMon.read();
if (incoming_byte == 0x00 || incoming_byte > 0x7F)
continue;
*(start_p + len) = incoming_byte;
// 最短で3文字(1文字 + CR LF)
if (incoming_byte == 0x0a && len >= 2 && (*(start_p + len - 1)) == 0x0d) {
break;
}
len++;
}
delay(1);
}
// msgからCR LFを削除
len = strlen(msg);
for (int i = 0; i < len; i++) {
if (msg[i] == 0x0D || msg[i] == 0x0A) {
msg[i] = '\0';
}
}
}PC側のコード
Air Checkerで取得したデータを元に，PCで可視化するコードを作成しました．
今回はWebSerial APIを用いてブラウザ上でPCのシリアルポートにアクセスし，190byte毎に送られるデータを集計して1毎の画像にしています．
<!DOCTYPE html>
<html lang="ja">
<head>
<meta charset="utf-8" />
<meta name="viewport" content="width=device-width, initial-scale=1" />
<title>LoRa Camera Viewer</title>
</head>
<body>
<h1>LoRa Camera Viewer</h1>
<button onclick="onConnectButtonClick()">Connect</button> 115200 Only
<br />
<textarea cols="80" rows="6" id="outputArea" readonly></textarea>
<h1>画像データ</h1>
<canvas id="canvas"></canvas>
<script>
let port;
function yuv422ToRgb(yuvBuffer, width, height) {
const rgbBuffer = new Uint8ClampedArray(width * height * 4);
let yIndex = 0, uvIndex = 0;
for (let i = 0; i < height; i++) {
for (let j = 0; j < width; j += 2) {
const Y1 = yuvBuffer[yIndex++];
const Y2 = yuvBuffer[yIndex++];
const U = yuvBuffer[uvIndex++] - 128;
const V = yuvBuffer[uvIndex++] - 128;
const [R1, G1, B1] = yuvToRgb(Y1, U, V);
const [R2, G2, B2] = yuvToRgb(Y2, U, V);
const index1 = (i * width + j) * 4;
const index2 = (i * width + j + 1) * 4;
rgbBuffer.set([R1, G1, B1, 255], index1);
rgbBuffer.set([R2, G2, B2, 255], index2);
}
}
return rgbBuffer;
}
function yuvToRgb(Y, U, V) {
const R = Math.min(255, Math.max(0, Y + 1.402 * V));
const G = Math.min(255, Math.max(0, Y - 0.344136 * U - 0.714136 * V));
const B = Math.min(255, Math.max(0, Y + 1.772 * U));
return [R, G, B];
}
function drawYUV422(yuvBuffer, width, height) {
const canvas = document.getElementById("canvas");
canvas.width = width * 10;
canvas.height = height * 10;
const ctx = canvas.getContext("2d");
const imageData = ctx.createImageData(width, height);
imageData.data.set(yuv422ToRgb(yuvBuffer, width, height));
ctx.putImageData(imageData, 0, 0);
ctx.drawImage(canvas, 0, 0, width, height, 0, 0, width * 10, height * 10);
}
async function onConnectButtonClick() {
try {
port = await navigator.serial.requestPort();
await port.open({ baudRate: 19200 });
while (port.readable) {
const reader = port.readable.getReader();
try {
while (true) {
const { value, done } = await reader.read();
if (done) {
addSerial("Canceled\n");
break;
}
const inputValue = new TextDecoder().decode(value);
addSerial(inputValue);
}
} catch (error) {
addSerial("Error: Read" + error + "\n");
} finally {
reader.releaseLock();
}
}
} catch (error) {
addSerial("Error: Open" + error + "\n");
}
}
function addSerial(msg) {
parser(msg);
var textarea = document.getElementById('outputArea');
textarea.value += msg;
textarea.scrollTop = textarea.scrollHeight;
}
var imageBinary = [];
function parser(msg) {
// DATA:から始まるデータがあれば、そのデータを取り出す
if (msg.indexOf("DATA:") != -1) {
// DATA:FFFFのようなだったらStart
if (msg.indexOf("DATA:ffff") != -1) {
if (imageBinary != null) {
// YUV422の40x30の画像データとして表示
// imageBinaryをUint8Arrayに変換してdrawYUV422に渡す
const width = 40, height = 30;
const yuvData = new Uint8Array(imageBinary);
drawYUV422(yuvData, width, height);
// drawYUV422(imageBinary, 40, 30);
}
} else {
var data = msg.split(":")[1];
// 2文字ずつ取り出して、16進数に変換してimageBinaryに追加
for (var i = 0; i < data.length; i += 2) {
imageBinary.push(parseInt(data.substr(i, 2), 16));
}
}
}
}
// YUV422 (ダミーデータ) の生成
const width = 40, height = 30;
const yuvData = new Uint8Array(width * height * 2);
for (let i = 0; i < yuvData.length; i++) {
yuvData[i] = Math.random() * 256; // 仮のデータ
}
drawYUV422(yuvData, width, height);
</script>
</body>
</html>動作確認

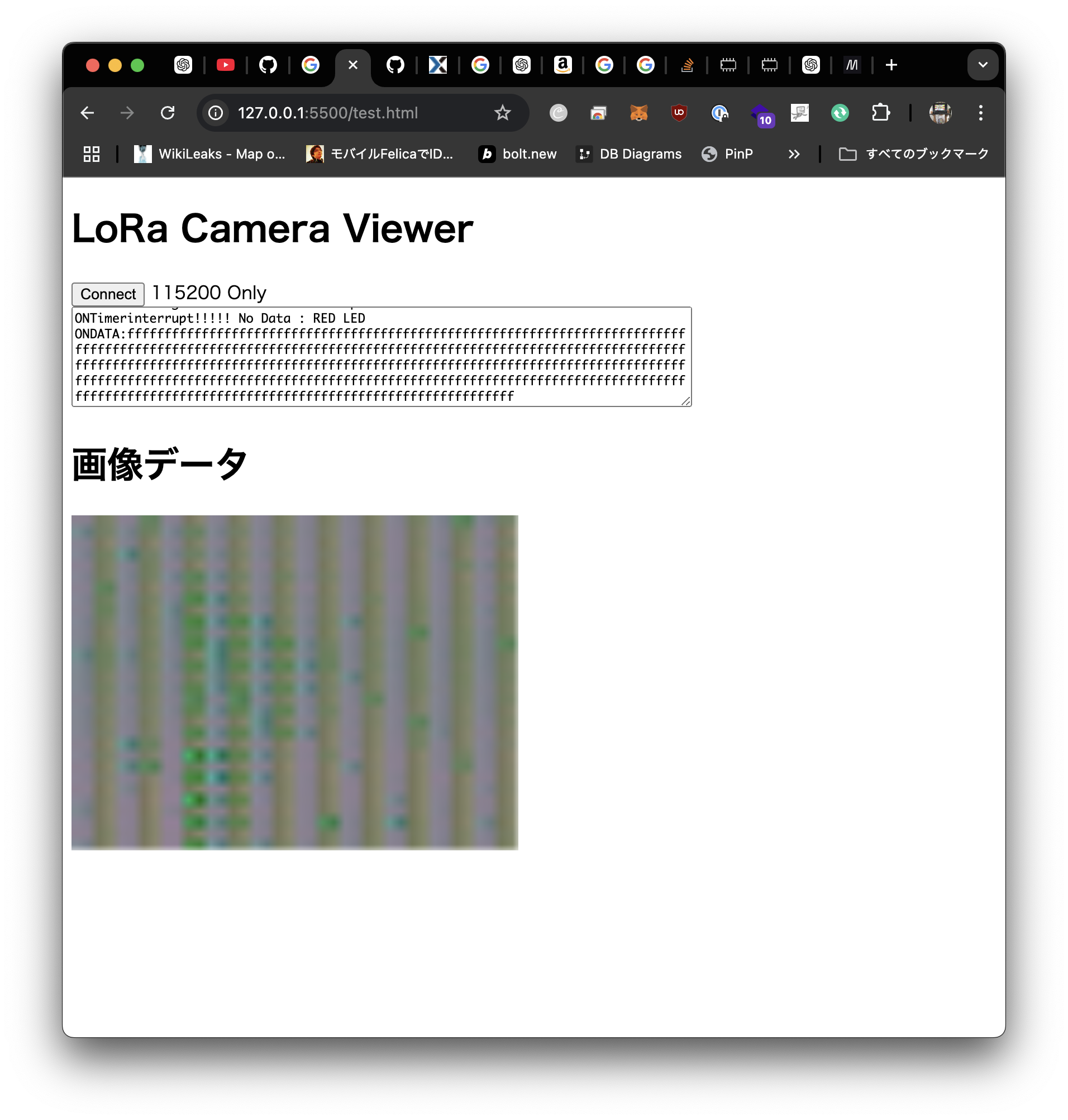

以下が実際にSpresenseからデータを送信して可視化した様子です．
何となく画像データは表示されているのでそれっぽいですが，なんか何が写っているのかと言われると謎ですね...
おそらく，どこかでデータの欠損などが合ったのではないかと思います
終わりに
今回はSpresenseとLoRaを活用して畑の遠隔監視ができるシステムを開発しました．
実際に畑に設置することまではできませんでしたが，LoRaを介して実際に画像データが送信できるところまで確認できました．
一部データの欠損などがあり完璧とは言えないので，今後色々な状況で試してみたいと思います！
