Bluetooth接続のオーディオレシーバーを作りました。aptXに対応しており、高音質で音楽などを楽しむ事ができます。高音や低音に偏っておらず素直な音です。

・CSR64215 I2S出力Bluetoothモジュール x1
・PCM5102A DIP化基板 x1
・10uFオーディオ電解コンデンサー x2
・10uF積層セラミックコンデンサー x2
・2.2uF積層セラミックコンデンサー x3
・0.1uF積層セラミックコンデンサー x3
・酸化金属皮膜抵抗470Ω x2
・2.2nF積層セラミックコンデンサー x2
・1kΩカーボン抵抗 x2
・4極イヤホンジャック x1

3.3Vで動作させるので注意してください。

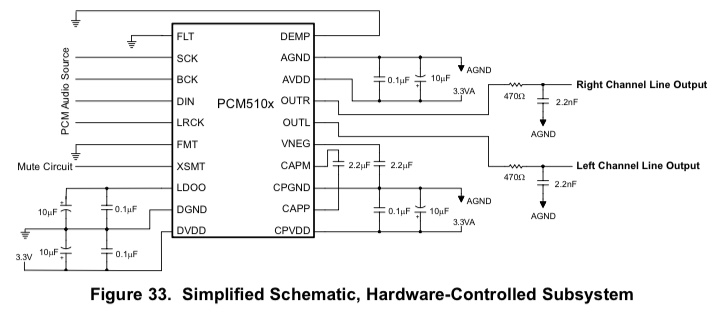

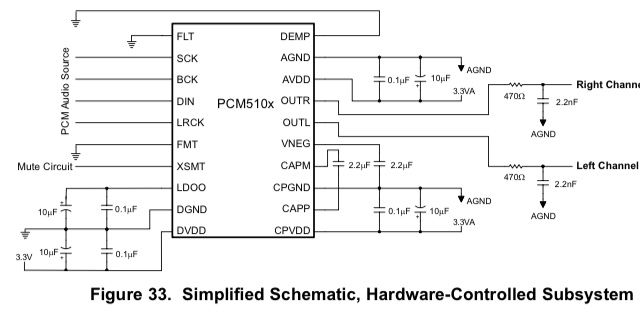

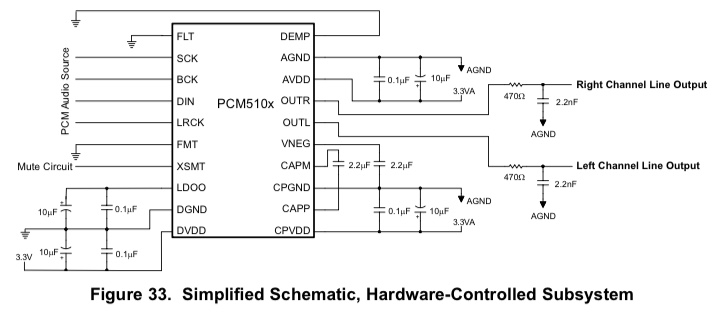

　DAC部分は回路図の通りに回路を作ります。
　BluetoothモジュールとDACをI2Sで接続しま
　す。
　BCK、DIN、LRCKをBluetoothモジュールと
　接続します。SCKとFMTは1kΩでプルダウン
　してください。SCKをプルダウンすることで
　DAC内部でシステムクロックを生成します。
　DACの出力とイヤホンジャックを接続して、
　3.3Vの電源と繋げば完成です。

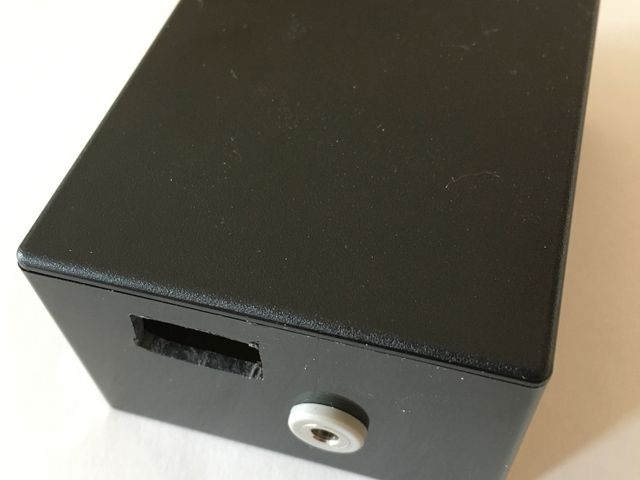

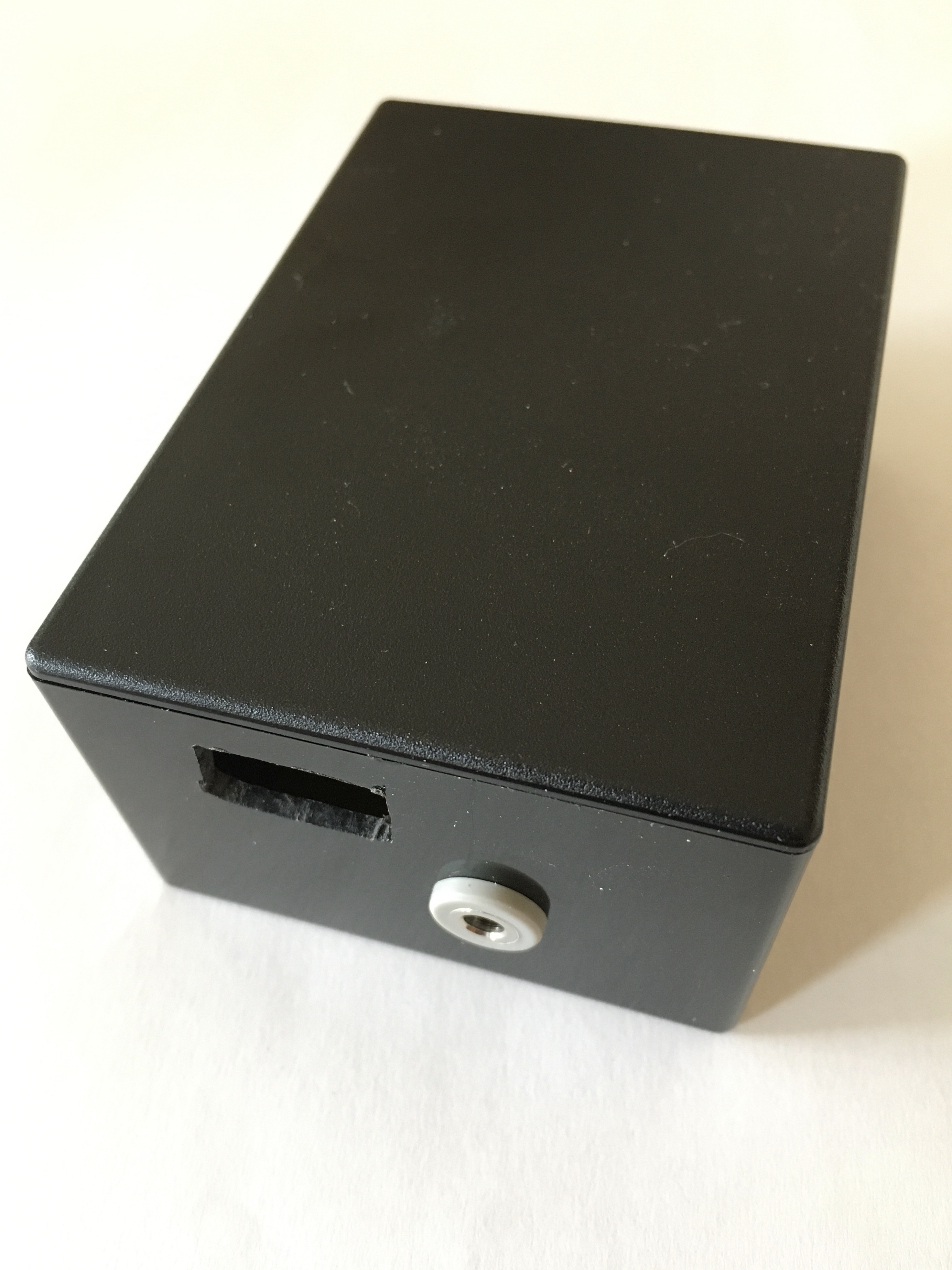

　ケースに入れば持ち運んで使えるようになり
　ます。

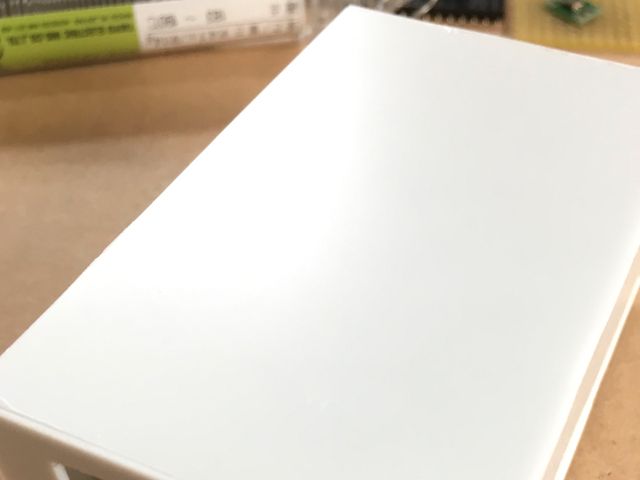

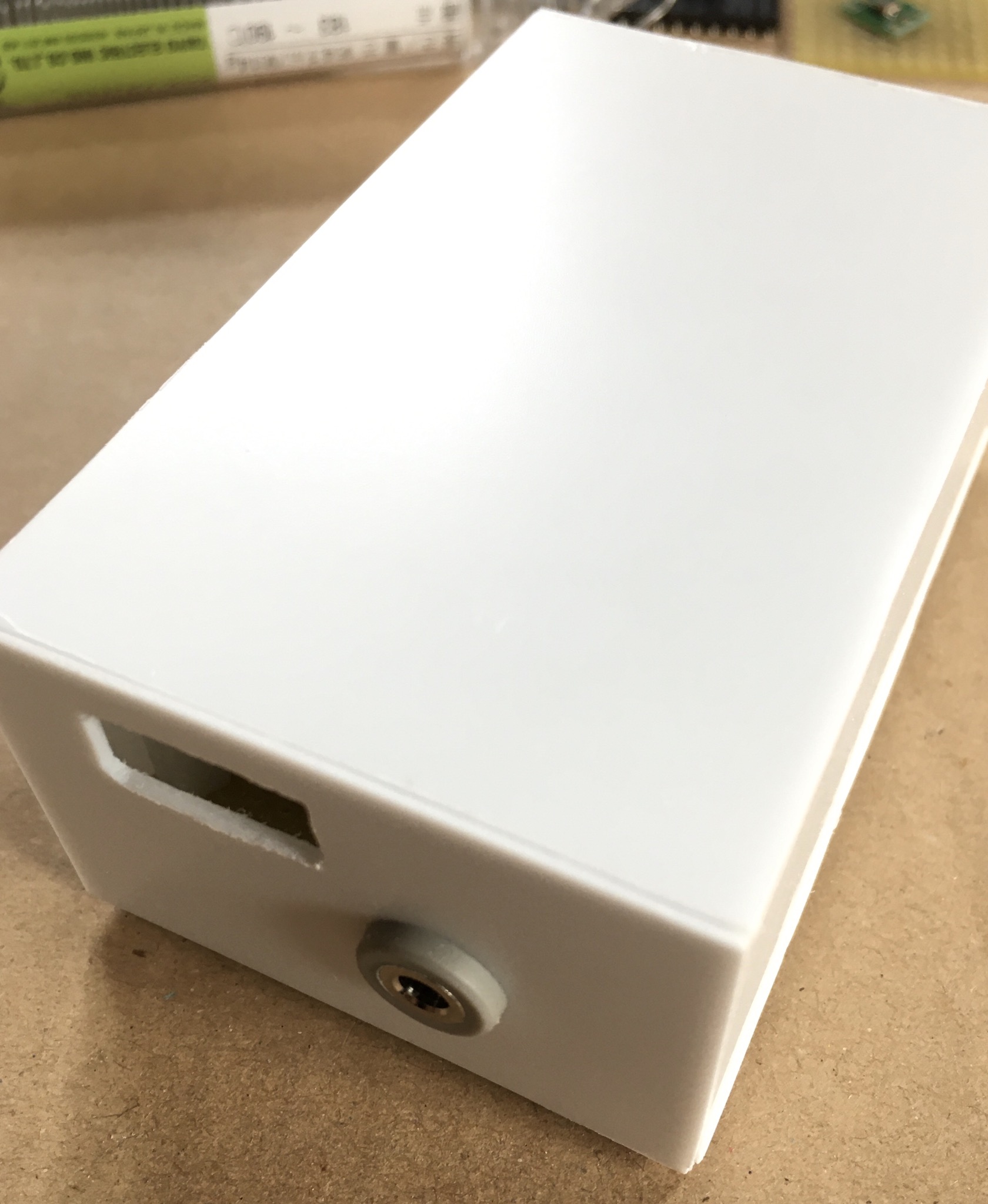

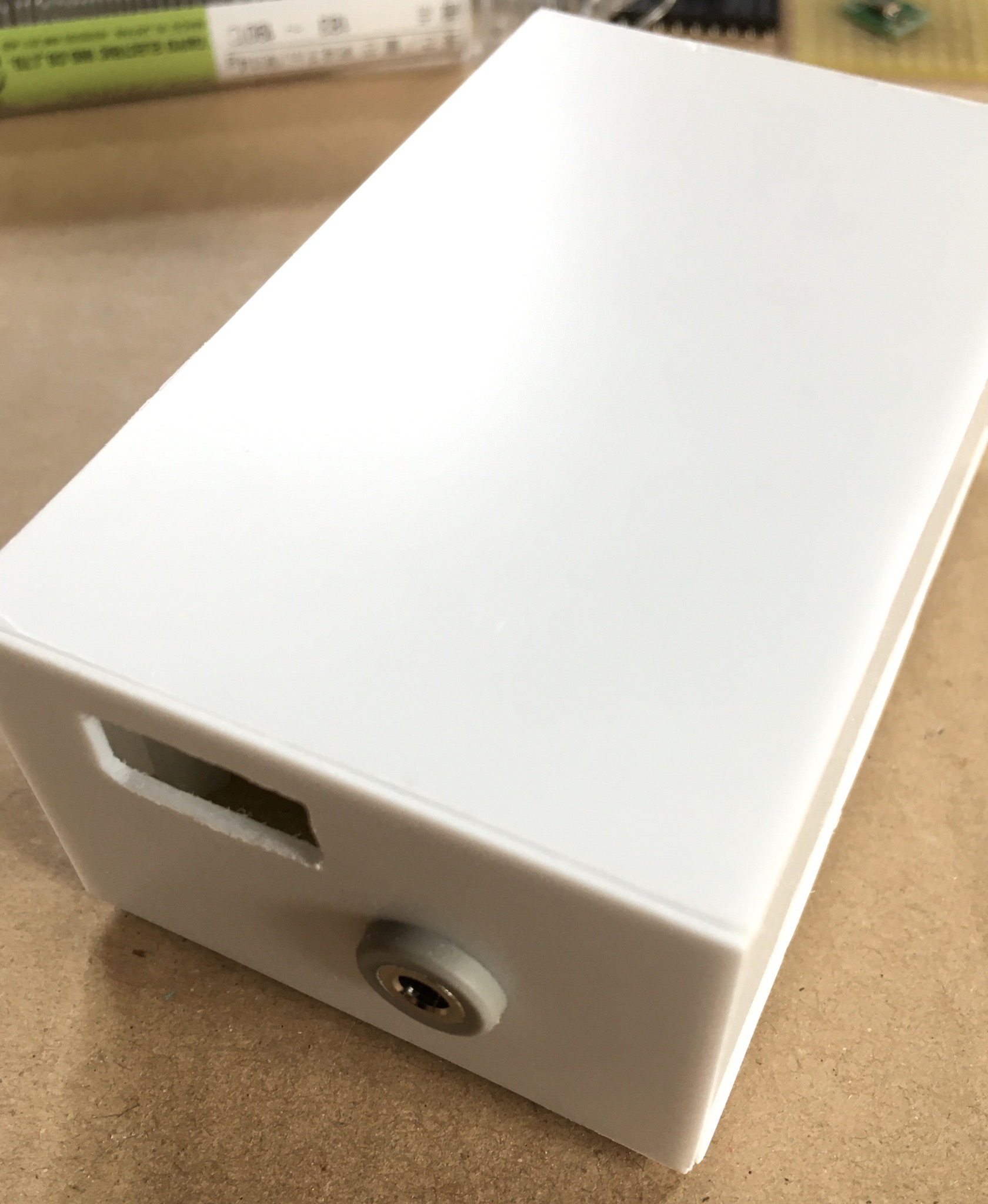

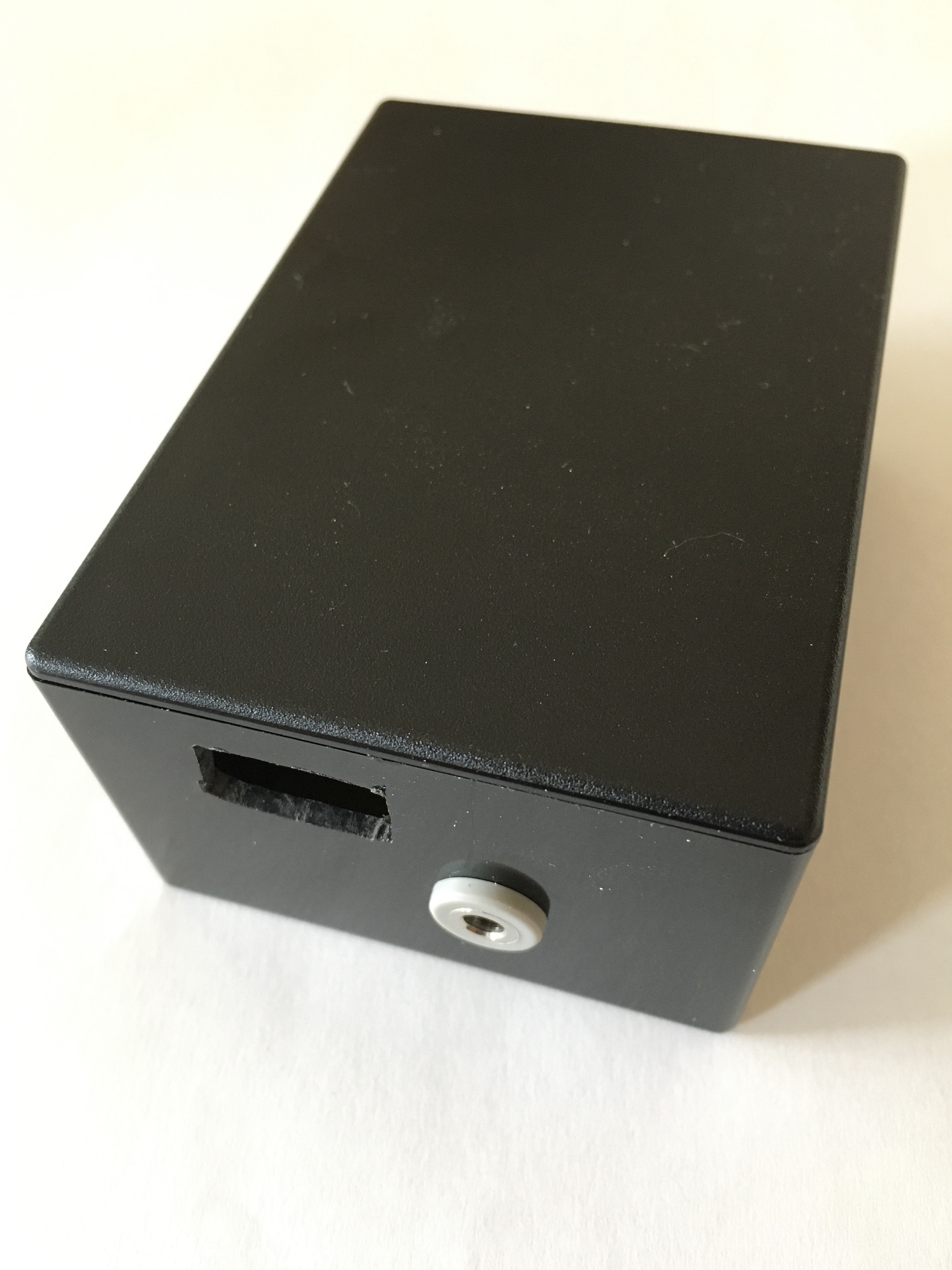

タカチ電機工業のケースがちょうどいいサイズでした。

まず、Bluetoothオーディオレシーバーにイ
　ヤホンやスピーカーを接続して電源をONに
　します。
　次にスマホなどで「BT-AUDIO」とペアリン
　グします。
　ペアリングが成功したら音楽などを聴く事が
　できます。
