設計

前回に引き続き、ICL7139をラズパイWから制御してみます。

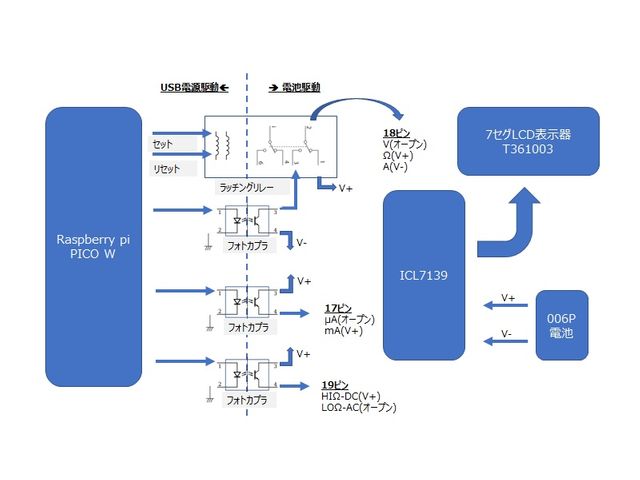

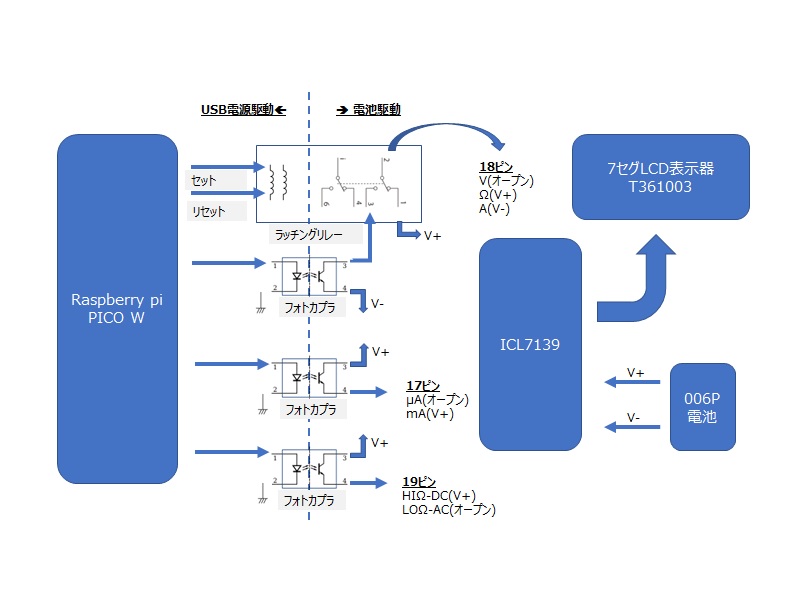

こんな感じの構成になります。
ラズパイ側とICL7139側は電源電圧も異なることや、デジタルとアナログを分離する観点からも、絶縁された状態で信号をやり取りするために、リレーとフォトカプラを利用して結合します。
この図には入っていませんが、ラズパイWにはI2C接続のOLED LCD(128x64)とプッシュスイッチも接続しています。

ソースコード

今回ははやりのPythonを利用して作ってみます。MicroPythonのFWをラズパイWにインストールして、Thonnyで開発です。
こちらの書籍で勉強中です。Arduinoに比較して、敷居が低く簡単に開発ができますね。

from machine import Pin, I2C
import sh1106
import time

# ICL 7319 mode controll function
def setmode(a):

    if (a == 0):
        # DC V
        relyreset.on()
        time.sleep_ms(100)
        relyreset.off()
        photor.off()
        amper.off()
        hilo.on()
    elif (a == 1):
        # AC V
        relyreset.on()
        time.sleep_ms(100)
        relyreset.off()
        photor.off()
        amper.off()
        hilo.off()
    elif (a == 2 ):
        # Ω LO
        relyset.on()
        time.sleep_ms(100)
        relyset.off()
        photor.off()
        hilo.off()
    elif ( a == 3 ):
        # Ω HI
        relyset.on()
        time.sleep_ms(100)
        relyset.off()
        photor.off()
        hilo.on()
    elif ( a == 4 ):
        # micro A
        photor.on()
        relyreset.on()
        time.sleep_ms(100)
        relyreset.off()
        amper.off()
    elif ( a == 5 ):
        # m A
        photor.on()
        relyreset.on()
        time.sleep_ms(100)
        relyreset.off()
        amper.on()
    display.fill(0)
    display.text(dispstr[mode], 0, 0, 1)
    display.show()

    return



# Initialize display
i2c = machine.SoftI2C(scl=machine.Pin(5), sda=machine.Pin(4), freq=400000)
display = sh1106.SH1106_I2C(128, 64, i2c, Pin(16), 0x3c, 180)
display.sleep(False)
dispstr = ["DC Voltage","AC Voltage","LO Register","HI Register","Micro Ampere","Milli Ampere"]

# Initialize ICL7139 control pin
# default = DC V pin0=off, pin3=off, pin6=on Relay reset
# phtor is used to controll DVM mode to Ampere. You need to reset rely.
photor = Pin(0, Pin.OUT)
photor.off()
# relyset is used to set relay mode = Ω
relyset = Pin(1, Pin.OUT)
relyset.off()
# relyreset is used to reset relay mode = V or A
relyreset = Pin(2, Pin.OUT)
relyreset.on()
time.sleep_ms(100)
relyreset.off()
# apmer is used to swtich microA/mA off = microA on = mA
amper = Pin(3, Pin.OUT)
amper.off()
# hilo is used to swtich HI-DC/LO-AC off = LO-AC = HI-DC
hilo = Pin(6, Pin.OUT)
hilo.on()

# Initialize Push button pin
pushb = Pin(7, Pin.IN,Pin.PULL_UP)

# set mode = 0 (DCV)
mode = 0
setmode(mode)

# Wait push Button and increment mode value
while True:
    if pushb.value() == 0:
        time.sleep_ms(20)
        mode +=1
        mode = mode % 6
        display.fill(0)
        display.text(str(mode), 0, 0, 1)
        display.show()
        setmode(mode)
        while (pushb.value() == 0):
            time.sleep_ms(100)
            continue
    continue

動作確認

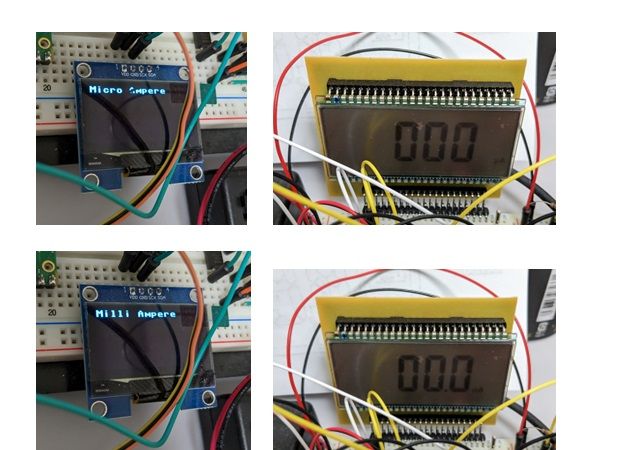

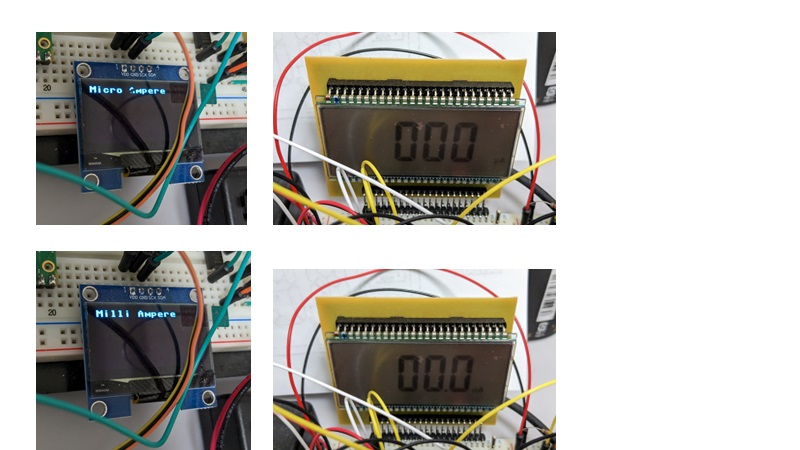

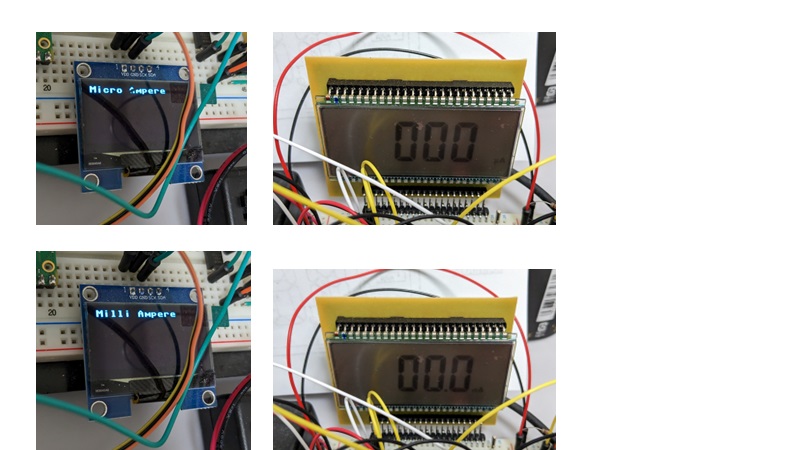

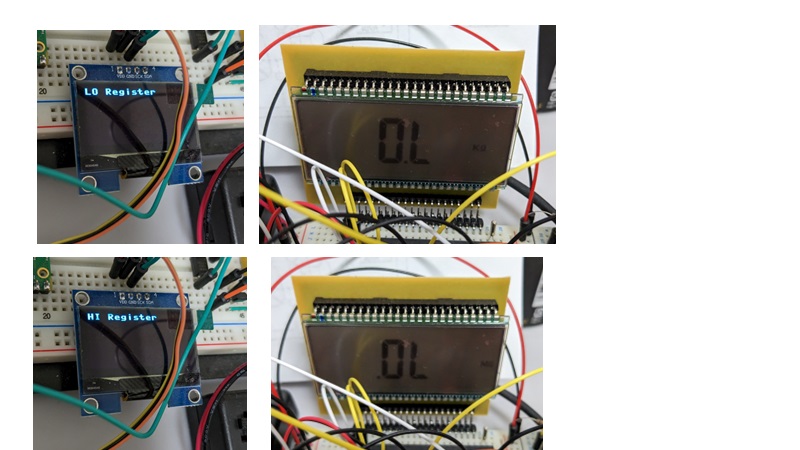

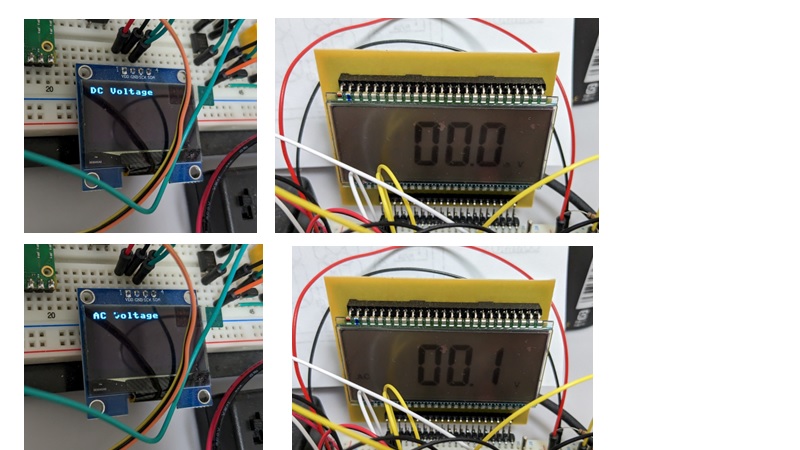

実際にブレッドボード上で組み上げて動作の確認をしました。
プッシュスイッチを押すたびに、モードが切り替わっています。

次回はICL7139の7セグメント出力を読み取って、逆デコードすることで、数値化を行う為の実験をやりたいと思います。
