VSCode の Platform IO で M5StickC プロジェクトを作成する(環境構築)

はじめに

最近、M5StickC に興味を惹かれて購入しました。いわゆるマイコン、組み込みについて初心者でちょっと理解したいなというとこもあります。

いざはじめてみたら、公式の Arduino の統合環境がちょっと好みでありませんでした。(シンプルすぎる・・・)VSCode とか使えないかなと探してみると使えましたので使用法を備忘録として公開します。

この記事では、M5StickCの画面に Hello world を表示させるものを、Arduino の統合環境でなく、VSCode を用いて実行することを目的とします。

PlatformIO

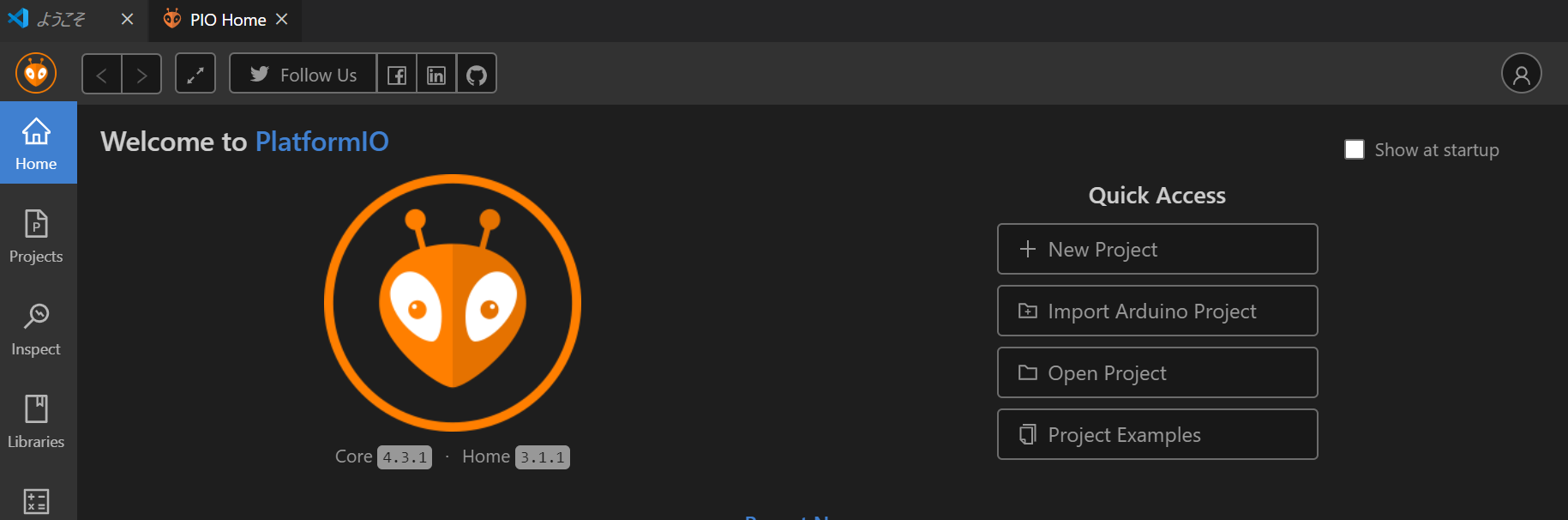

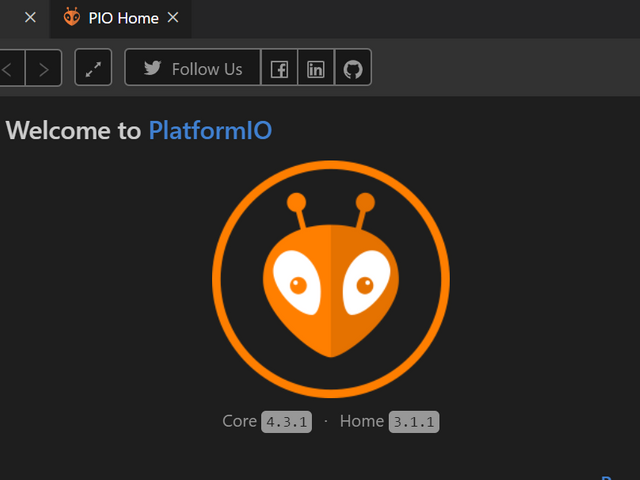

VSCode で拡張機能の Platform IO をインストールするとPIO Home 画面が表示されます。

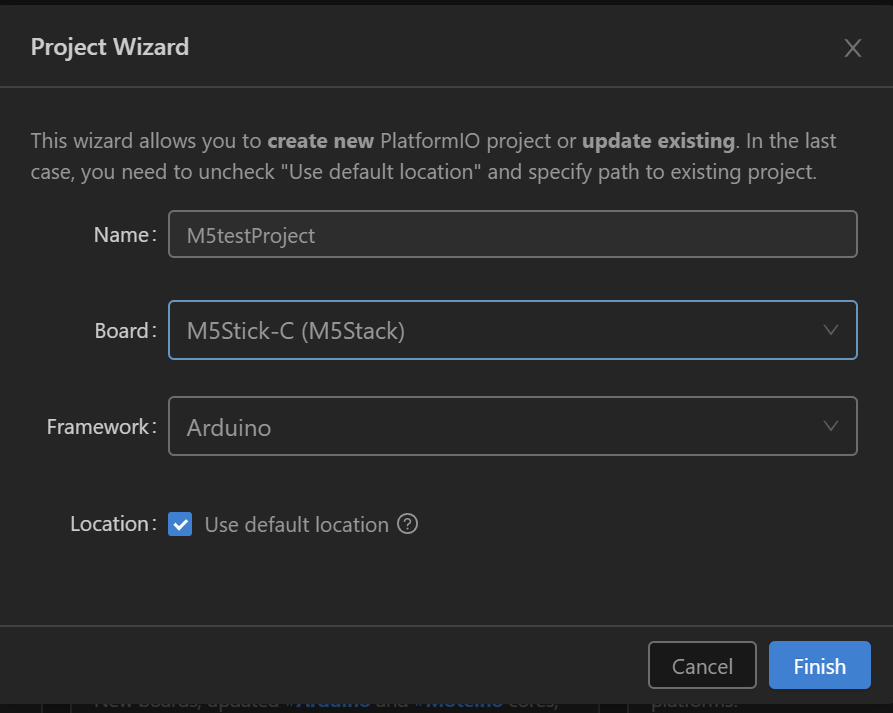

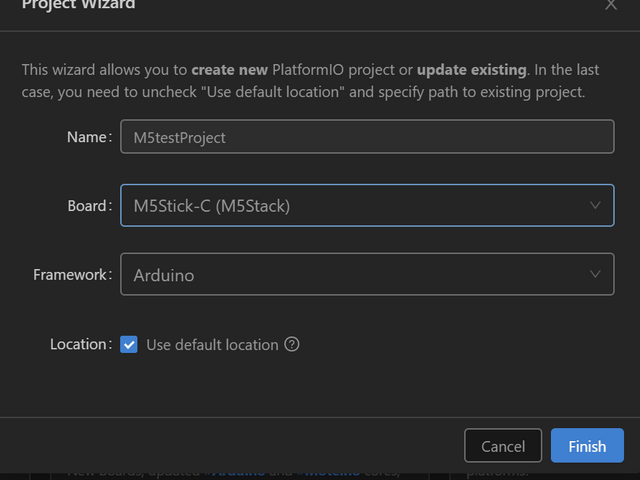

PIO Home の New Project でプロジェクトを作成します。

  • Name

    任意のプロジェクト名を入力します。

    ここでは M5testProject としました。

  • Board

    使用するボードを選択します。

    M5StickCを使用するので、 M5StickC(M5Stack) としています。

  • Framework

    フレームワークを選択します。 Arduino を選択します。

  • Location

    保存先の設定です。デフォルトから保存先を変えたい場合はチェックを外して任意のパスを指定します。

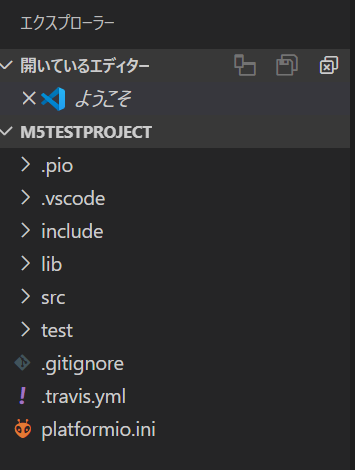

ここまで設定したら Finish を押すとプロジェクトが作成されます。

実装

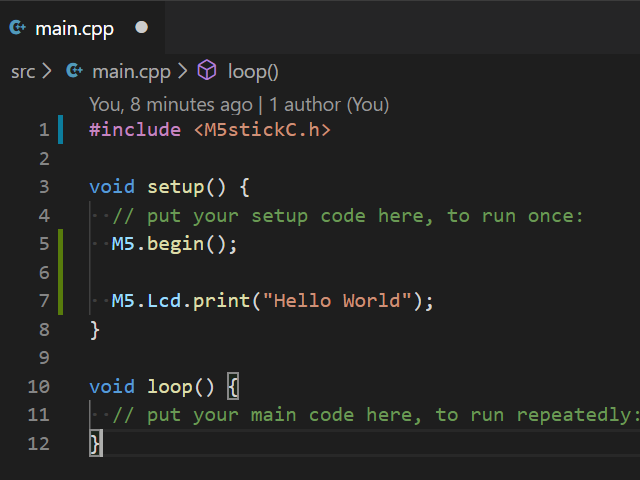

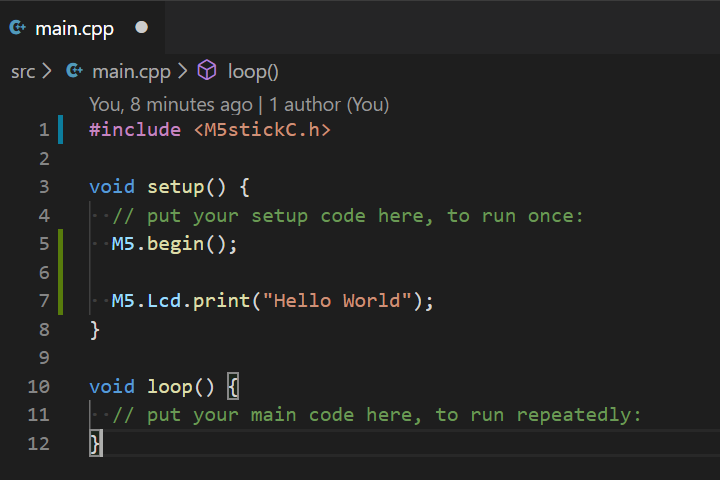

src/main.cpp があります。これがメインのファイルとなります。プロジェクト作成後は、M5StickCをボードに選択したのに、 #include <Arduino.h> となっているので、以下のように書き換える必要があります。

※ 注意

​ ここで、M5StickC.h をインクルードしても波線で警告が出ます。

M5StickCのライブラリを使用するには platform.ini` に以下のように記載を追加する必要があります。

[env:m5stick-c]
platform = espressif32
lib_deps =
  M5StickC
board = m5stick-c
framework = arduino

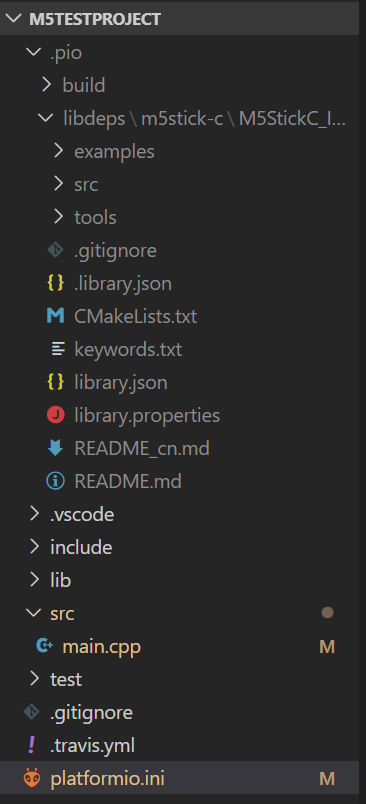

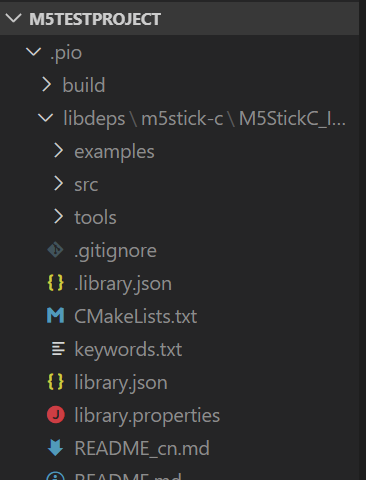

追加した部分は lib_deps の部分です。これを追加することで libdeps 配下にライブラリがインストールされます。

キャプションを入力できます

(余談)

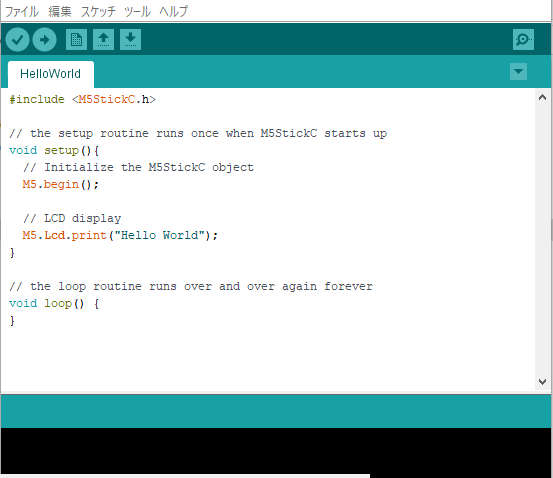

Arduino の統合環境では .ino ファイルですが、PIO では .cpp となっています。 Arduino日本語リファレンス にも以下のようにあるので、PIOを用いる場合はC++として記載するようですね。とはいえ、HelloWorld程度では記載に差異はありません。

	> Arduino言語はC/C++をベースにしており、

ビルド・アップロード

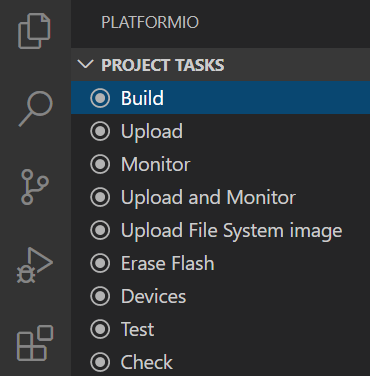

ここまでできたら、あとはビルドしてアップロードです。M5StickC本体をPCにUSB接続します。VSCodeの左の platform IO のアイコンをクリックすると PROJECT TASKS の中に Build , Upload などのボタンがあります。BuildUpload の順に実行します。

キャプションを入力できます

M5StickC の画面に Hello World と表示されたら完了です。

おわりに

以上、これで好きなエディタを用いて遊ぶことができる環境が整いました。

まずはサンプルコードで画面とかLEDとかセンサ系の制御とか試してみたいと思います。

似たような説明を行ってくださっているサイトがいくつかありますが、M5StickC でなく ESP32 であったり、 M5Stack であったりしたため、 M5StickC を使用する場合の手順としてまとめました。

今回環境構築を実施するにあたって参考にさせていただいたサイトは以下のとおりです。

PlatformIO IDE for VSCode でESP32のプログラム開発

M5StackをVSCODEとPlatformIOで開発する場合にはまったこと(メモ)

PlatformIO で Arduino のプロジェクトを管理する

(その2)M5StackをVSCODEとPlatformIOで開発する場合にはまったこと(LDF)
