ESPRESENSE~エスプレッソマシーン自動認証システム~

ESPRESENSE~エスプレッソマシーン自動認証システム~

概要

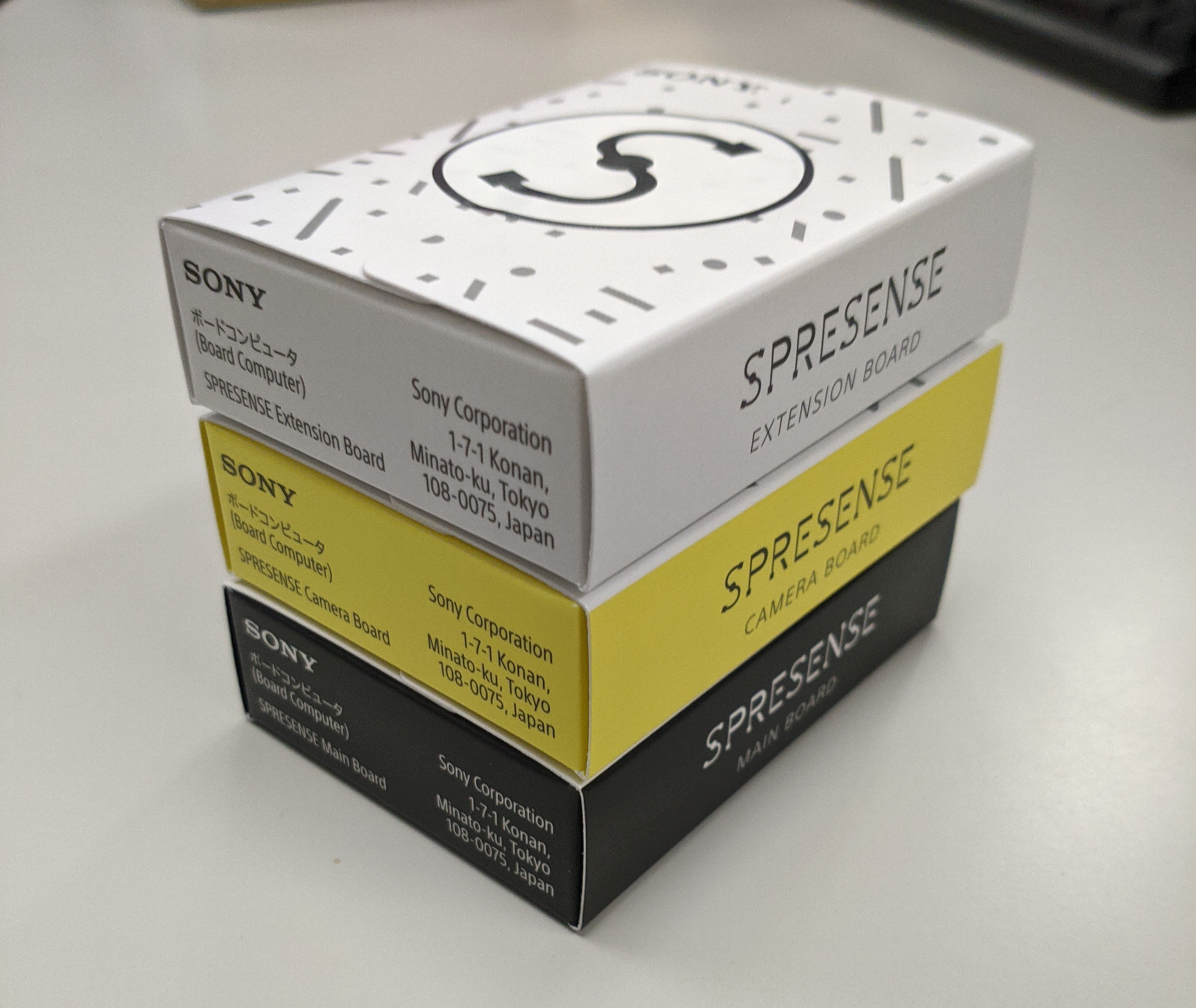

Spresenseが届いてきました。共用で使っているエスプレッソマシーンを、貯金箱に50円入れる方式から進化させます。
プロジェクトの名前は、エスプレッセンスでございます。

キャプションを入力できます

内容

動作フロー

スマホ画面上のQRのコードをスプレセンスのカメラで読み取る → エスプレッソマシンのボタンが有効になる → ボタンを押してエスプレッソ抽出

手順

  1. エスプレッソマシン分解

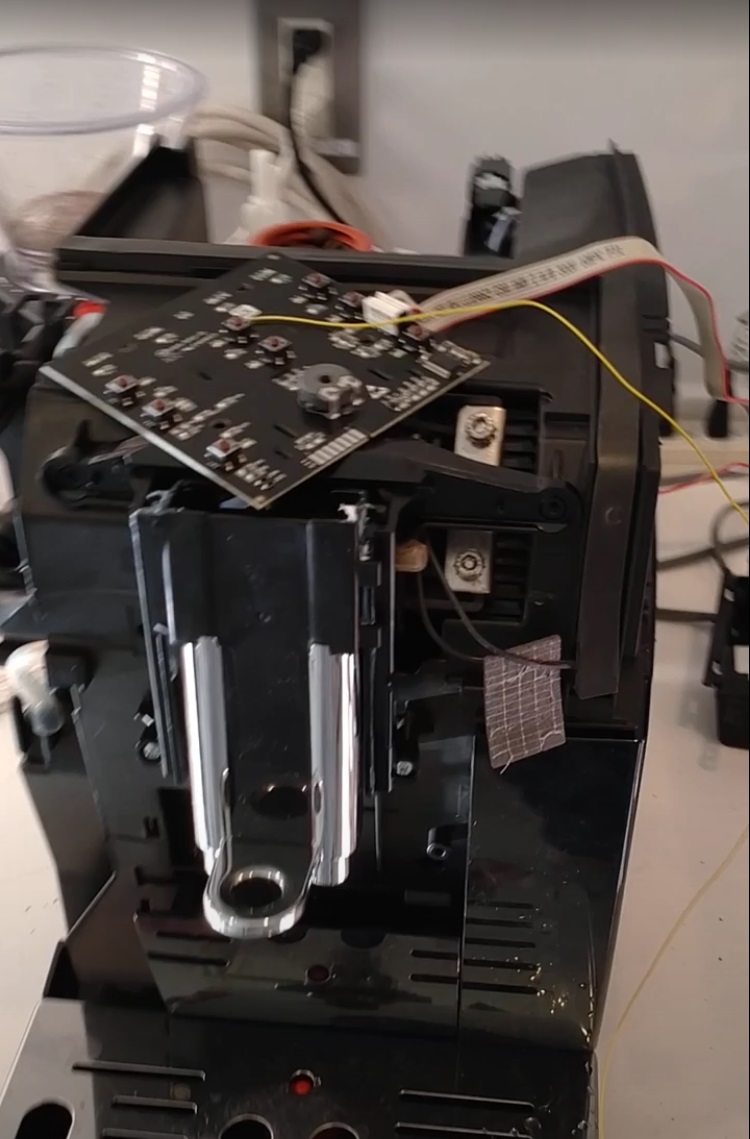

    こちら、3ヶ月前に買ったエスプレッソマシーン。傷つけないように分解していきます。

慎重にね

  1. 配線

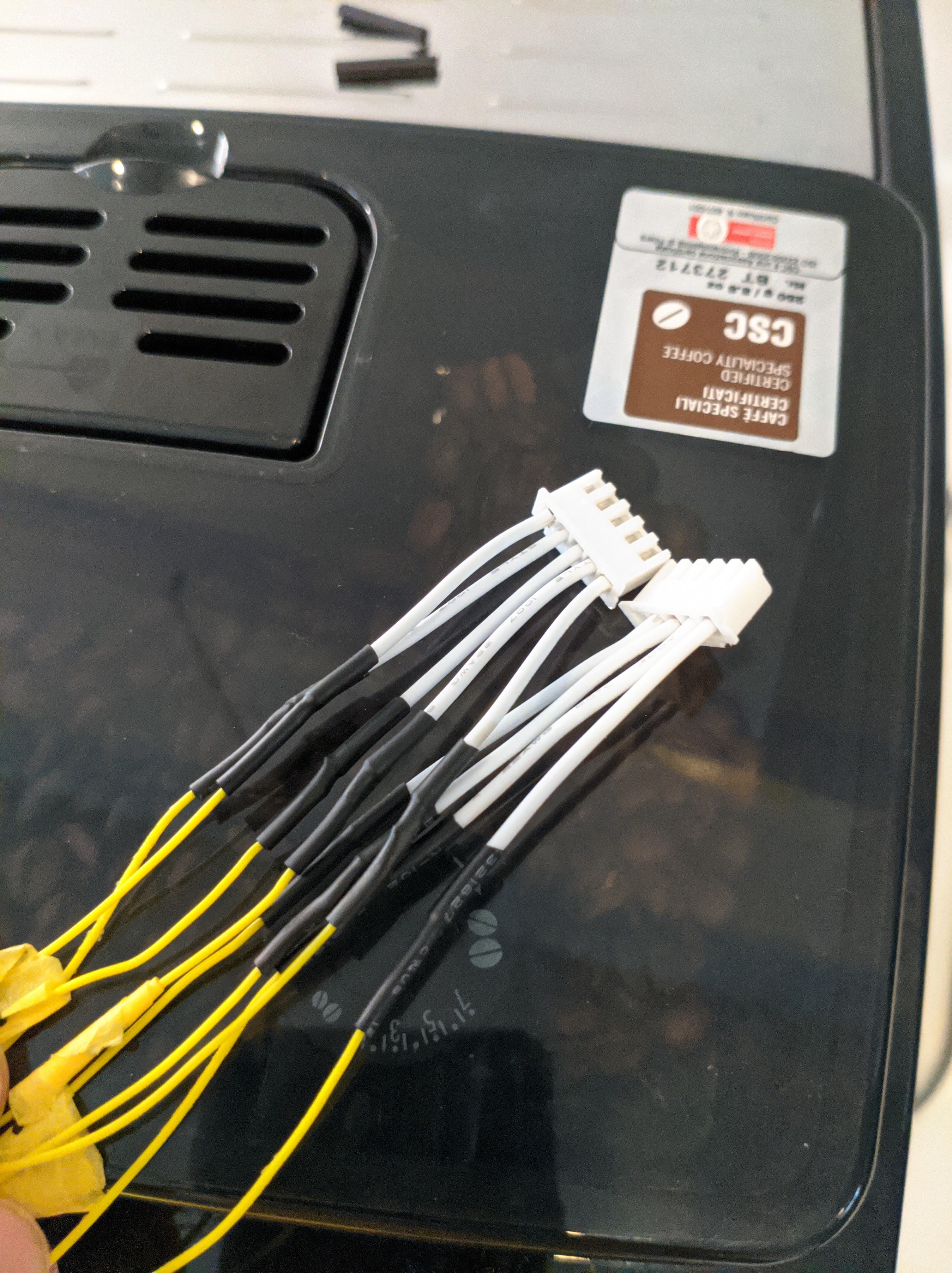

    ボタンが実装されている基盤から配線を伸ばしています。

コーヒー豆が心配そうに見ています

  1. 配線の動作確認
    ボタンの有効、無効をSpresenseで切り替えることができました。スイッチには、フォトカプラを使っています。

キャプションを入力できます

  1. QR読み取り
    結構苦労しました。nuttxで途中まで作ってたのですがメモリ周りのバグが取れなくなり、arduinoへ。

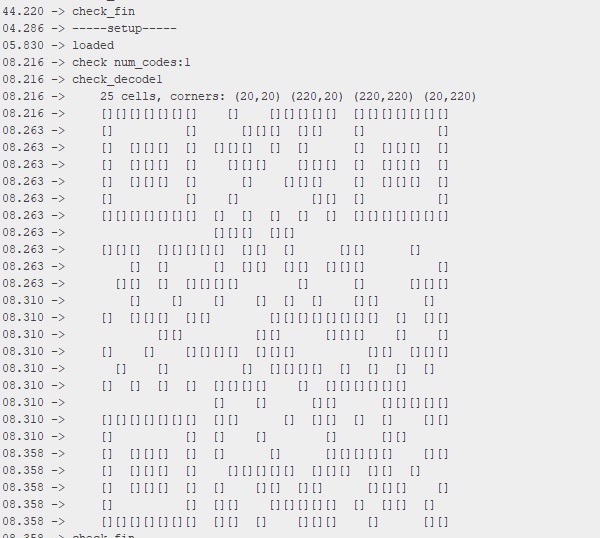

    メモリと処理速度との兼ね合いで画像はVGAでキャプチャしています。jpegからgrayデータに変換した後にQRをデコードします。

やっとできた

  1. QR表示

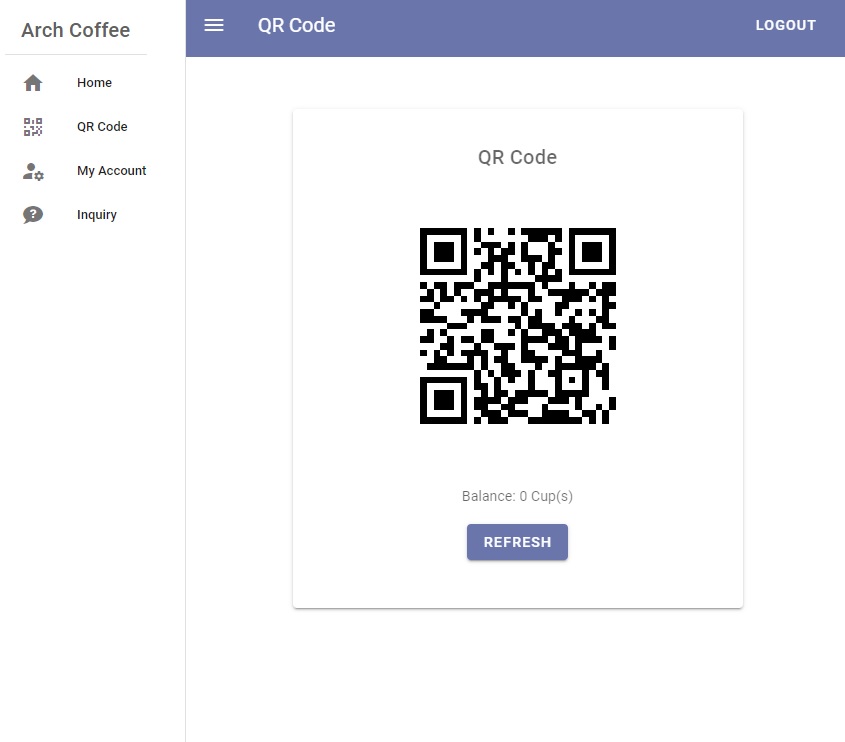

    Webサイトを作りました。データベースの管理にはfirebaseを使っています。
    spresenseには無線機能がないので、spi端子からESP32へデータを流してwi-fi経由でデータのログを取っています。

QRコードは暗号化されている

結果

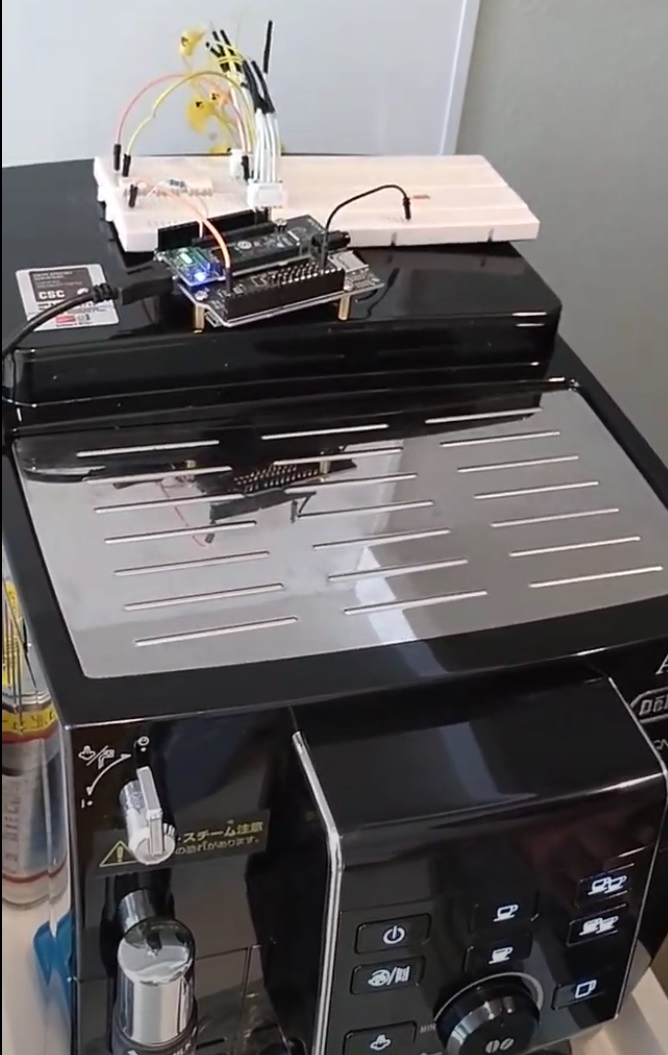

エスプレッソが抽出できました。
1994年に開発されたQRコードすごい。。。
