瞬間身長測定器

obniz
計測
obniz IoT コンテスト 2021

短時間で身長を測る装置です。
「じっとしていられない子供の身長を測る」のに最適です。

ここに動画が表示されます

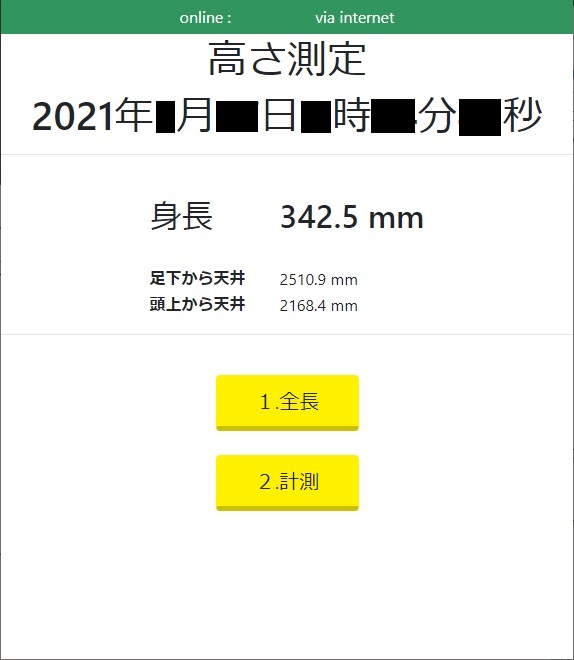

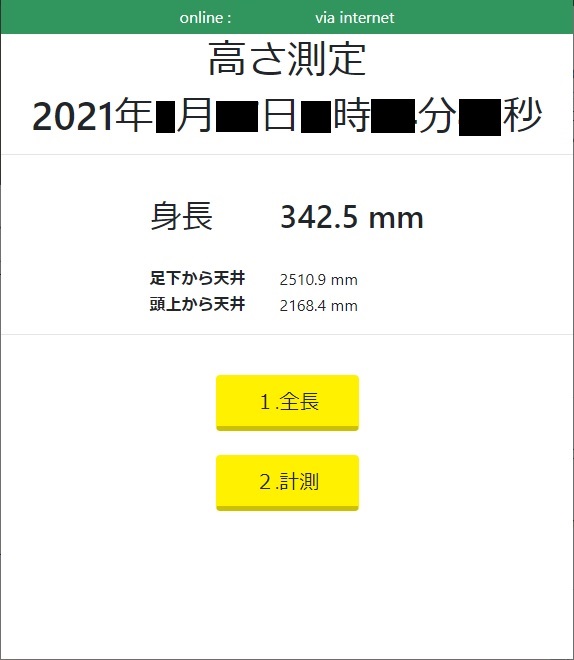

■操作
・ボタンで行います。
「Obnizに接続したボタン」または「ブラウザアプリ内のボタン」どちらからでも操作は可能です。

■手順
工程は「2ステップ」です。
・Step１．足元に置いて、天井までの距離を測定します。
「ボタン１」または、「スマートフォンの全長ボタン」を押す

・Step２．頭の上に置いて、天井までの距離を測定します。
　「ボタン２」または、「スマートフォンの計測ボタン」を押す

値の差「Step1の計測値－ Step2の計測値」で身長を測定します。

作成に使用したパーツは下記となります。

品目	価格
obniz Board 1Y	6,930
GP2Y0A21YK0F	450
ボタン2個（Keyestudio_Button互換）	150
合計	7,530

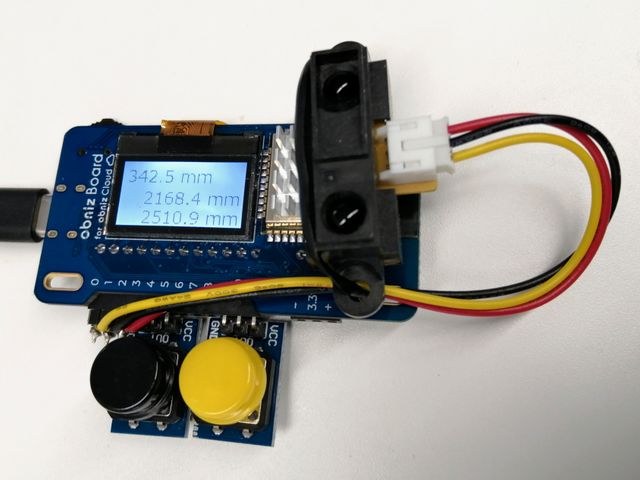

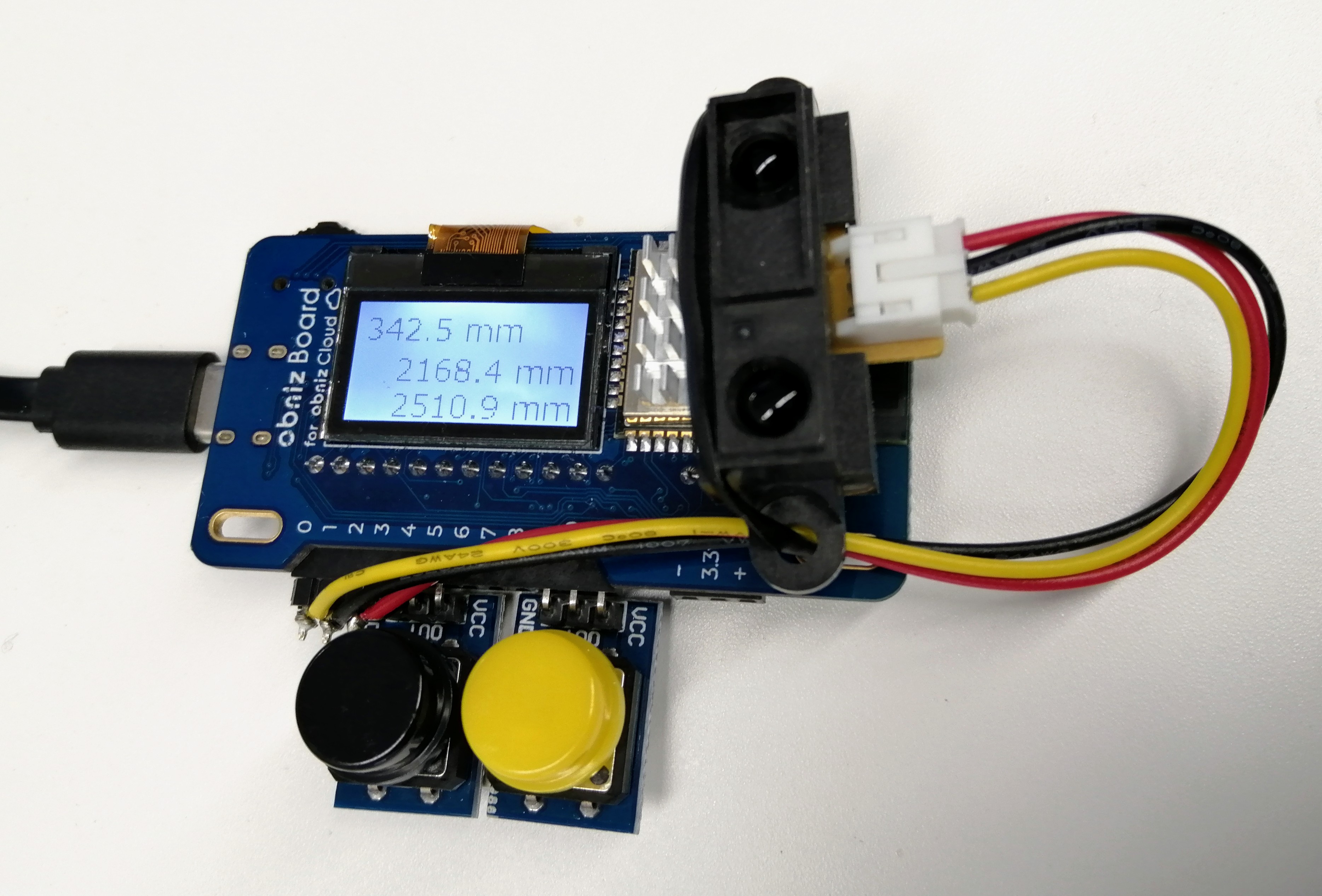

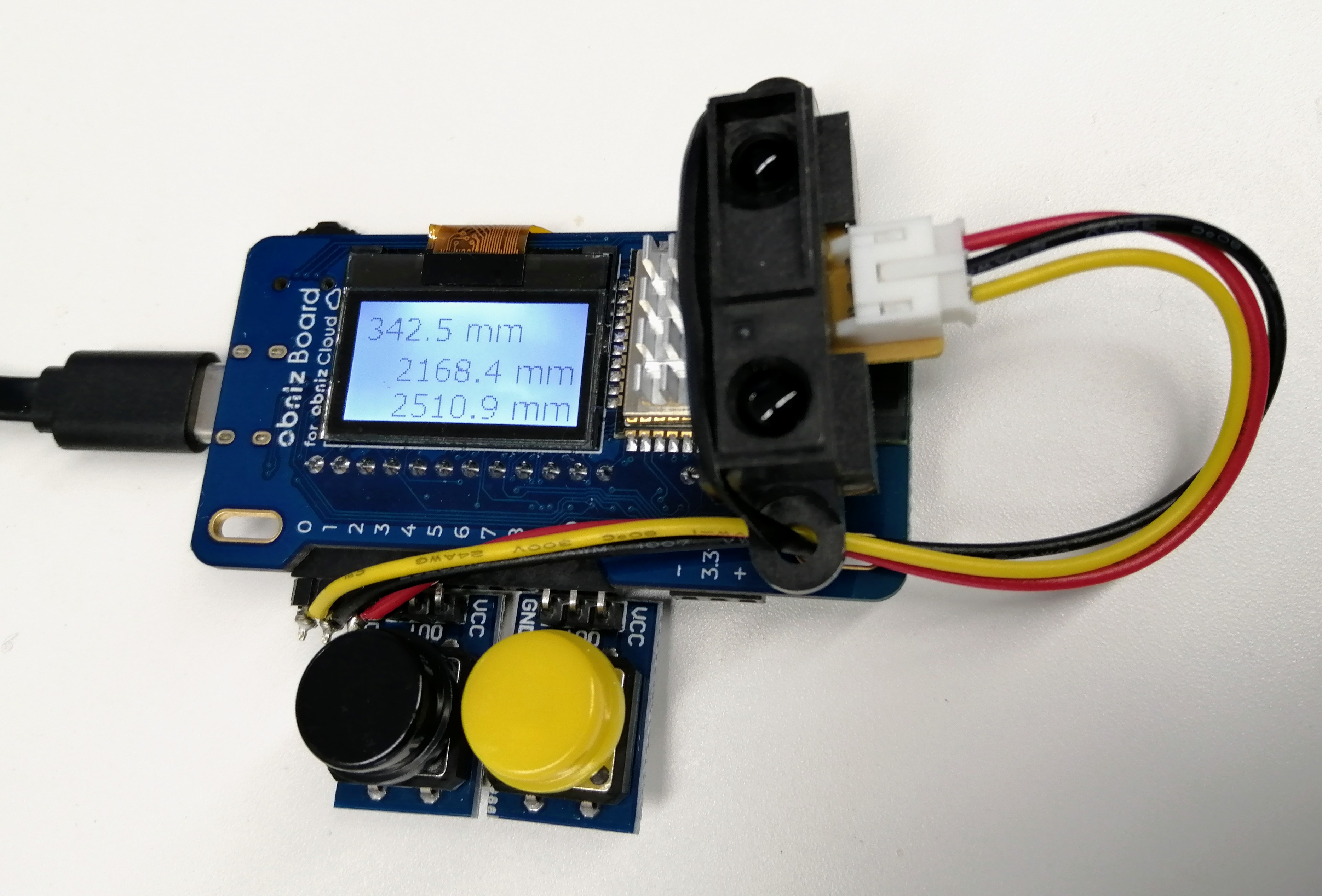

obnizに下記パーツを接続する。

品目	接続
GP2Y0A21YK0F	0:signal, 1:gnd, 2:vcc
ボタン（Keyestudio_Button互換）	3:gnd, 4:signal, 5:vcc
ボタン（Keyestudio_Button互換）	9:gnd, 10:signal, 11:vcc


HeightMeasurement.html
<html>
  <head>
    <meta charset="utf-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1" />
    <link rel="stylesheet" href="https://stackpath.bootstrapcdn.com/bootstrap/4.3.1/css/bootstrap.min.css" />
    <script src="https://code.jquery.com/jquery-3.2.1.min.js"></script>
    <script src="https://unpkg.com/obniz@3.x/obniz.js" crossorigin="anonymous" ></script>
    <style type="text/css">
        a.btn--yellow {
          color: #000;
          background-color: #fff100;
          border-bottom: 5px solid #ccc100;
        }

        a.btn--yellow:hover {
          margin-top: 3px;
          color: #000;
          background: # fff20a;
          border-bottom: 2px solid #ccc100;
        }
  </style>
  </head>
  <body>
    <div id="obniz-debug"></div>
    <h1  align="center">高さ測定</h1>
    <h1  align="center"><div id="dayValue"/></h1>
    <hr><br>
    <table border="0" align="center">
        <tr>
          <th><h2>身長　　</h2></th>
          <td><h2><div id="result"/></h2></td>
        </tr>
        <tr>
          <th>　</th>
          <td>　</td>
        </tr>
        <tr>
          <th>足下から天井</th>
          <td><div id="output1"/></td>
        </tr>
        <tr>
          <th>頭上から天井</th>
          <td><div id="output2"/></td>
        </tr>
    </table>
    <hr><br>
    <div align="center">
        <a id="btn_Base" class="btn btn--yellow" style="width:25%;padding:10px;font-size:20px;">１.全長</a>
        <div>　</div>
        <a id="btn_Target" class="btn btn--yellow" style="width:25%;padding:10px;font-size:20px;">２.計測</a>
    </div>
    <script>
      var obniz = new Obniz("OBNIZ_ID_HERE");
      var valHeight = 0;
      var valBase = 0;
      var valTarget = 0;

      var valHeightLcd = "- mm";
      var valBaseLcd = "- mm";
      var valTargetLcd = "- mm";

      function getNow() {
         var now = new Date();
         var year = now.getFullYear();
         var mon = now.getMonth()+1; //１を足すこと
         var day = now.getDate();
         var hour = now.getHours();
         var min = now.getMinutes();
         var sec = now.getSeconds();
         var s = year + "年" + mon + "月" + day + "日" + hour + "時" + min + "分" + sec + "秒";
         return s;
      }

      $("#dayValue").text(getNow());
      $("#result").text("- mm");
      $("#output1").text("- mm");
      $("#output2").text("- mm");

      // called on online
      obniz.onconnect = async function() {
        var sensor = obniz.wired("GP2Y0A21YK0F", {vcc:2, gnd:1, signal:0})
        var buttonBase = obniz.wired("Keyestudio_Button", {signal:4, vcc:5, gnd:3});
        var buttonTarget = obniz.wired("Keyestudio_Button", {signal:10, vcc:11, gnd:9});

        LcdFunction();

        function LcdFunction() {
          obniz.display.clear();
          obniz.display.font('Avenir',18)
          obniz.display.pos(5,2);
          obniz.display.print(valHeightLcd);

          obniz.display.pos(25,25);
          obniz.display.print(valTargetLcd);
          obniz.display.pos(25,45);
          obniz.display.print(valBaseLcd);
        }

        function ResultDistance() {
          if (valBase > 0 && valTarget > 0) {
             console.log("ResultDistance")
             var val = valBase - valTarget;
             if (val > 0) {
               valHeight = val;

               var ret = Math.round(val * 100) / 100 + " mm";
               $("#result").text(ret);
               valHeightLcd = ret;
             } else {
               $("#result").text("ERROR");
             }
          }
        }

        async function BaseDistance() {
          console.log("BaseDistance");
          var val = await sensor.getWait();
          valBase = val;

          var ret = Math.round(val * 100) / 100 + " mm";
          $("#output1").text(ret);
          valBaseLcd = ret;

          ResultDistance()
          LcdFunction();
        }

        async function TargetDistance() {
          console.log("TargetDistance");
          var val = await sensor.getWait();
          valTarget = val;
          var ret = Math.round(val * 100) / 100 + " mm";
          $("#output2").text(ret);
          valTargetLcd = ret;

          ResultDistance()
          LcdFunction();
        }

        buttonBase.onchange = function(pressed){
          console.log("pressed1:" + pressed)
          if(pressed){
              BaseDistance();
          }
        };

        buttonTarget.onchange = function(pressed){
          console.log("pressed2:" + pressed)
          if(pressed){
              TargetDistance();
          }
        };

        document.getElementById('btn_Base').addEventListener('click',function() {
          BaseDistance();
        });

        document.getElementById('btn_Target').addEventListener('click',function() {
          TargetDistance();
        });
      };

      // called on offline
      obniz.onclose = async function() {
        valBase = 0;
        valTarget = 0;
      };
    </script>
  </body>
</html>
