概要

Arduino Unoと2桁7セグメントLEDを使い、0~99までカウントする装置の作り方を説明する。カウントアップ、カウントダウン、リセット機能を備えている。また、さらなる小型化を目指すため、ArduinoからAVRマイコンへ移植した。

実際は...
アミューズメント会社からUFOキャッチャーで景品を取るごとに景品獲得数をカウントする装置を作って欲しいという案件があった。完成し、連絡したが返事が来ない。結局、案件はなかったことに。大切な時間をかけて作ったカウンターを無駄にしたくないのでelchikaに投稿することにした。

Markdownを使うのは初めてであり、elchikaに記事を書くのも初めてである。

材料

• Arduino Uno
• AVRマイコン(ATtiny2313)
• AVRライター(AVRWRT3)
• 電源　(単三電池2本)
• 2桁7セグメントLEDアノードコモン
• タクトスイッチ　3つ
• 抵抗330Ω　10個

材料について
・電池ではなくブレッドボード用電源モジュールでもいい
・AVRライターは何でもいい（多分）

使用ソフト

• Arduino IDE
• Microchip Studio
• AVRWRT(デジットホームページより)

Microchip Studioについて
・12月頃にAtmel StudioからMicroship Studioへ名称が変更した。

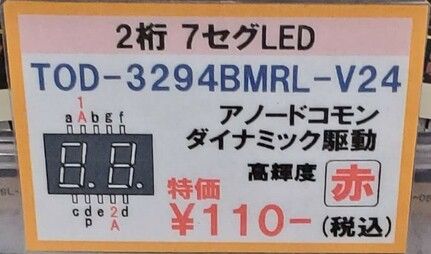

2桁7セグメントLEDのピン配置

7セグの種類
カソードコモンでもいいが多少プログラムの書き換えが必要

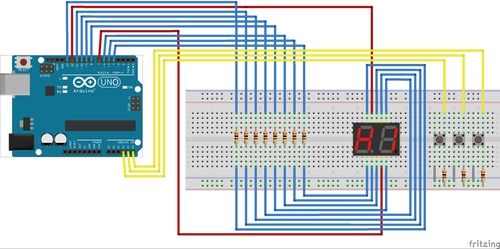

配線

ソースコード

Arduino_conter.ino
//a  : 13
//b  : 11
//g  : 10
//f  : 9
//d  : 8
//e  : 6
//dp : 5
//c  : 4

//A1 :12
//A2 :7

// LEDをオン・オフする際の出力
#define DIGIT_ON    LOW
#define DIGIT_OFF   HIGH
#define SEGMENT_ON  HIGH
#define SEGMENT_OFF LOW

const int up_button    = 19;　//カウントアップボタン
const int down_button  = 18;  //カウントダウンボタン
const int reset_button = 17;  //リセットボタン

//チャタリング防止用変数
int old_val1 = 1;　
int old_val2 = 1;
int old_val3 = 1;
int up       = 0;
int down     = 0;
int reset    = 0;
int i        = 0;

const int digitPins[]         = {5,4};                                        // ディジット(アノード)に接続するArduinoのピン
const int segmentPins[]       = {13,12,11,10,9,8,7,};                         // セグメントに接続するArduinoのピン
const int numberOfDigitPins   = sizeof(digitPins) / sizeof(digitPins[0]);     // ディジットの数
const int numberOfSegmentPins = sizeof(segmentPins) / sizeof(segmentPins[0]); // セグメントの数

// 数字と表示させるセグメントの関係
const int digits[] = {
    0b00111111,  // 0
    0b00000110,  // 1
    0b01011011,  // 2
    0b01001111,  // 3
    0b01100110,  // 4
    0b01101101,  // 5
    0b01111101,  // 6
    0b00100111,  // 7
    0b01111111,  // 8
    0b01101111,  // 9
};

// 数字を表示する
void displayNumber(int n) {
  // digits[n]の各ビットを調べて対応するセグメントを点灯・消灯する
  for (int i = 0; i < numberOfSegmentPins; i++) {
    digitalWrite(segmentPins[i], digits[n] & (1 << i) ? SEGMENT_OFF : SEGMENT_ON);
  }
}

// セグメントをすべてオフにする
void clearSegments() {
  for (int j = 0; j < numberOfSegmentPins; j++) {
    digitalWrite(segmentPins[j], SEGMENT_OFF);
  }
}

// 4桁の数字を表示する
void displayNumbers(int n) {
  for (int i = 0; i < numberOfDigitPins; i++) {  // 右の桁からディジットを選択する
    digitalWrite(digitPins[i], DIGIT_ON);        // ディジットをオンにする
    displayNumber(n % 10);                       // 10で割った余りを求めて、1の位を求め、表示する
    delay(12);                                   // 12ms停止
    clearSegments();                        // セグメントをすべてオフにする
    digitalWrite(digitPins[i], DIGIT_OFF);  // ディジットをオフにする
    n /= 10;                                // 10で割り、次に表示する数字を、1の位に移す
  }
}

// setup()　は，最初に一度だけ実行される
void setup() {
  pinMode(up_button, INPUT_PULLUP );
  pinMode(down_button, INPUT_PULLUP );
  pinMode(reset_button, INPUT_PULLUP );

  for (int i = 0; i < numberOfDigitPins; i++) {
    pinMode(digitPins[i], OUTPUT);  // digitPinsを出力モードに設定する
    digitalWrite(digitPins[i], DIGIT_OFF);
  }
  for (int i = 0; i < numberOfSegmentPins; i++) {
    pinMode(segmentPins[i], OUTPUT);  // segmentPinsを出力モードに設定する
  }
  Serial.begin( 9600 );
}

//loop() は繰り返し実行される
void loop() {
  up = digitalRead(up_button);
  down = digitalRead(down_button);
  reset = digitalRead(reset_button);

//以下チャタリング防止のプラグラム
  if((up == 0) && (old_val1 == 1)){
    if(i == 99){
      i = 0;
      } else{
        i++;
      }
  }else if((i != 0) && (down == 0) &&(old_val2 == 1)){
    i--;
  }else if((reset == 0) &&(old_val3 == 1)){
    i = 0;
  }
  displayNumbers(i);
  old_val1 = up;
  old_val2 = down;
  old_val3 = reset;
}

AVR版

今思うと PICマイコンでもよかったが、家にAVRライターが転がってたのでAVRマイコンを使用することにした。しかし、ネット・書籍とも情報が少なくArduinoからAVRへの移行に苦戦した。簡単なやり方がありらしいが、今回はゼロから書くことにした。

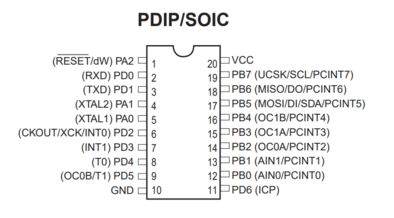

ATtiny2313のピン配置

MIcrochip社 ATtiny2313サイト

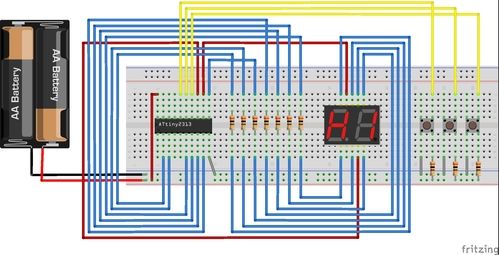

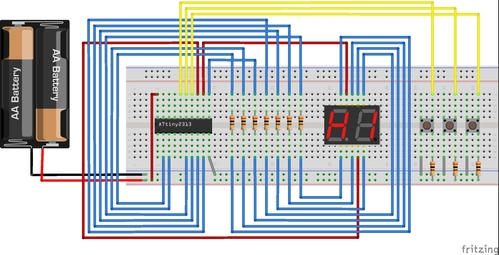

配線

ソースコード

avr_counter
/* PINS No.
a :PD0
b :PD1
c :PD2
d :PD3
e :PD4
f :PD5
g :PD6

A1 :PB0
A2 :PB1

up_btn	   :PB2
down_btn   :PB3
rst_btn	   :PB4
*/

#include <avr/io.h>
#include <util/delay.h>

//チャタリング防止用変数
int old_val1 = 1;
int old_val2 = 1;
int old_val3 = 1;
int up = 0;
int down = 0;
int reset = 0;
int i = -1;

const int digitPins[] = {
	0b00000010,	 //1桁目
	0b00000001,	 //2桁目
};

const int digits[] = {
	0b11000000,	  //0
	0b11111001,	  //1
	0b10100100,	  //2
	0b10110000,	  //3
	0b10011001,	  //4
	0b10010010,	  //5
	0b10000010,	  //6
	0b11011000,	  //7
	0b10000000,	  //8
	0b10010000,	  //9
};


// 2桁の数字を表示する
void displayNumbers(int n) {
	for (int i = 0; i < 2; i++) {  // 右の桁からディジットを選択する
		PORTB = digitPins[i];	   // ディジットをオンにする
		PORTD = digits[n % 10];    // 10で割った余りを求めて、1の位を求め、表示する
		_delay_ms(12);			   // 12ms停止
		PORTD = 0b00000000;        // セグメントをすべてオフにする
		PORTB = 0b00000000;		   // ディジットをオフにする
		n /= 10;                   // 10で割り、次に表示する数字を、1の位に移す
	}
}

int main(void)
{
	DDRD  = 0b11111111;		   //PIN D
	DDRB  = 0b00000011;		   //PIN B
	PORTD = 0b11111111;

	//ループ
	while(1){
		if((PINB&0b00000100)==0b00000000){	//UPボタン
			up = 1;
			}else{
			up = 0;
		}
		if((PINB&0b00001000)==0b00000000){	 //DOWNボタン
			down = 1;
			}else{
			down = 0;
		}
		if((PINB&0b00010000)==0b00000000){	 //RESETボタン
			reset = 1;
			}else{
			reset = 0;
		}
		if((up == 0) && (old_val1 == 1)){
			if(i == 99){
				i = 0;
				} else{
				i++;
			}
			}else if((i != 0) && (down == 0) &&(old_val2 == 1)){
			i--;
			}else if((reset == 0) &&(old_val3 == 1)){
			i = 0;
		}
		displayNumbers(i);			 //数字iを表示
		old_val1 = up;
		old_val2 = down;
		old_val3 = reset;
	}
	return 0;
}

##動作映像

今後

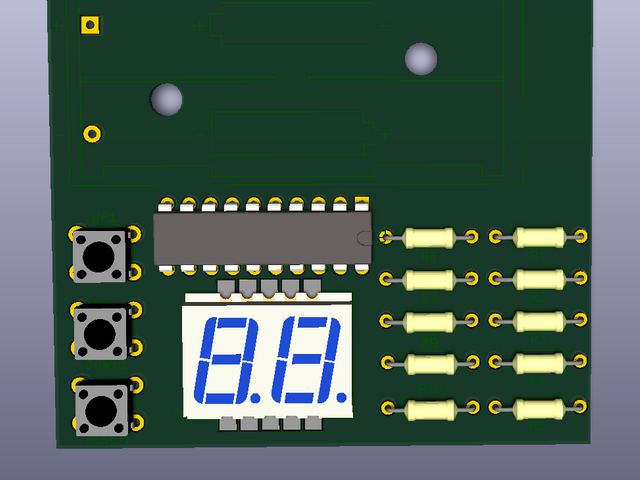

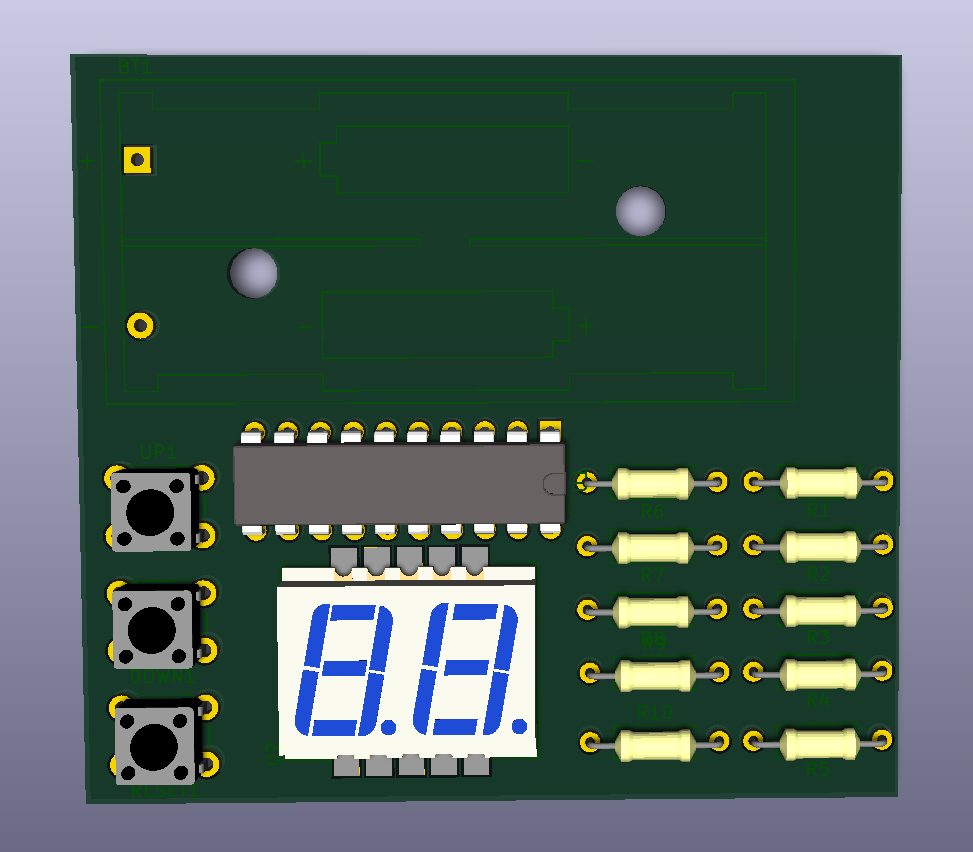

オープンソースPCB-CAD 【Kicad】を使って、回路設計までできた。今後、中国の基盤発注業者【Electrow】に基盤の発注を注文をしようかと思う。それについての記事も書こうかな？

感想

Fritzingを使うのも初めてなので、回路図がとても汚い...
製作にあたってわからないことがあればコメントください。
