開発の経緯

Arduinoから少し離れて、ESP32やSTM32とかのマイコンにしばらく浮気をしておりました。

しかし、巷ではArduino UNO R4 MINIMA や WiFiタイプのルネサスの32bitマイコンが発売されて、私もいろいろと試したくなりました。

私は以前から、組み込みプログラムを作成する際にLEDを使ったデバッグを頻繁に行っていました。
しかし、いざデバッグをしようとするたびに、ブレッドボードや抵抗、LED、ジャンパケーブルを用意して回路を組まなければいかない。

その点のわずらわしさを少しでも解消できるよに、Arduino UNO専用のLEDシールドを作成しました。

回路の仕様

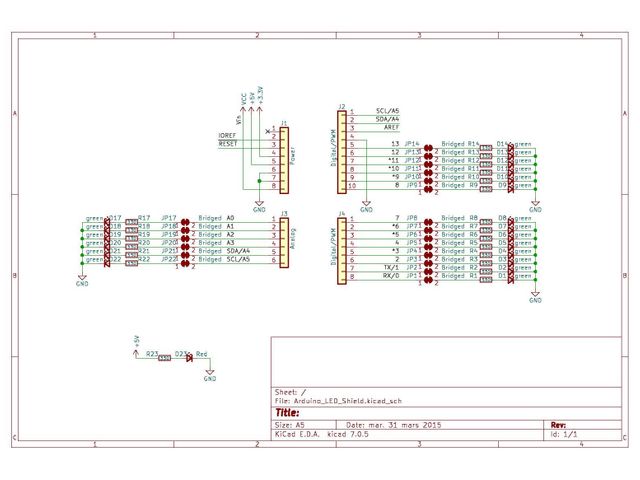

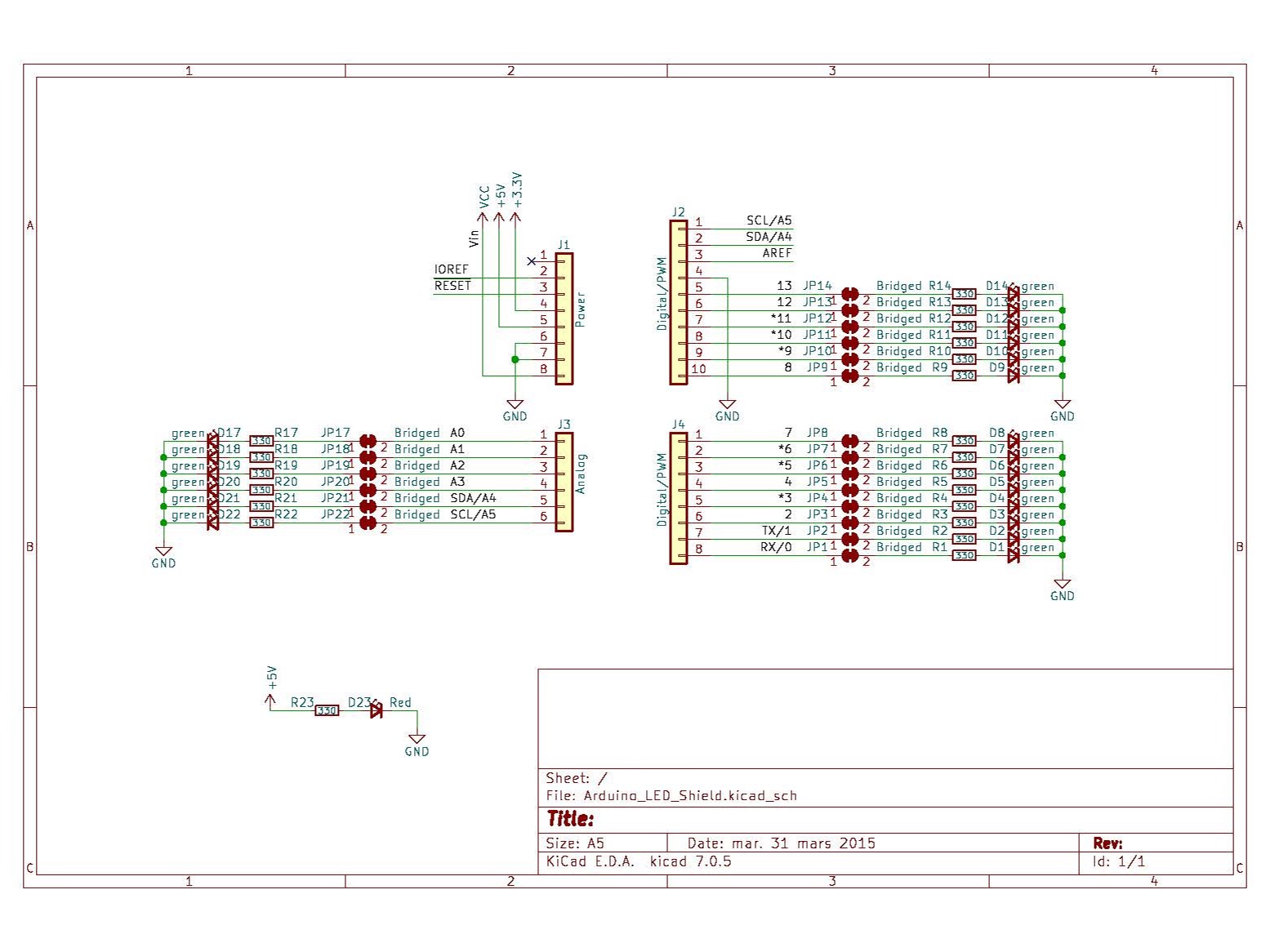

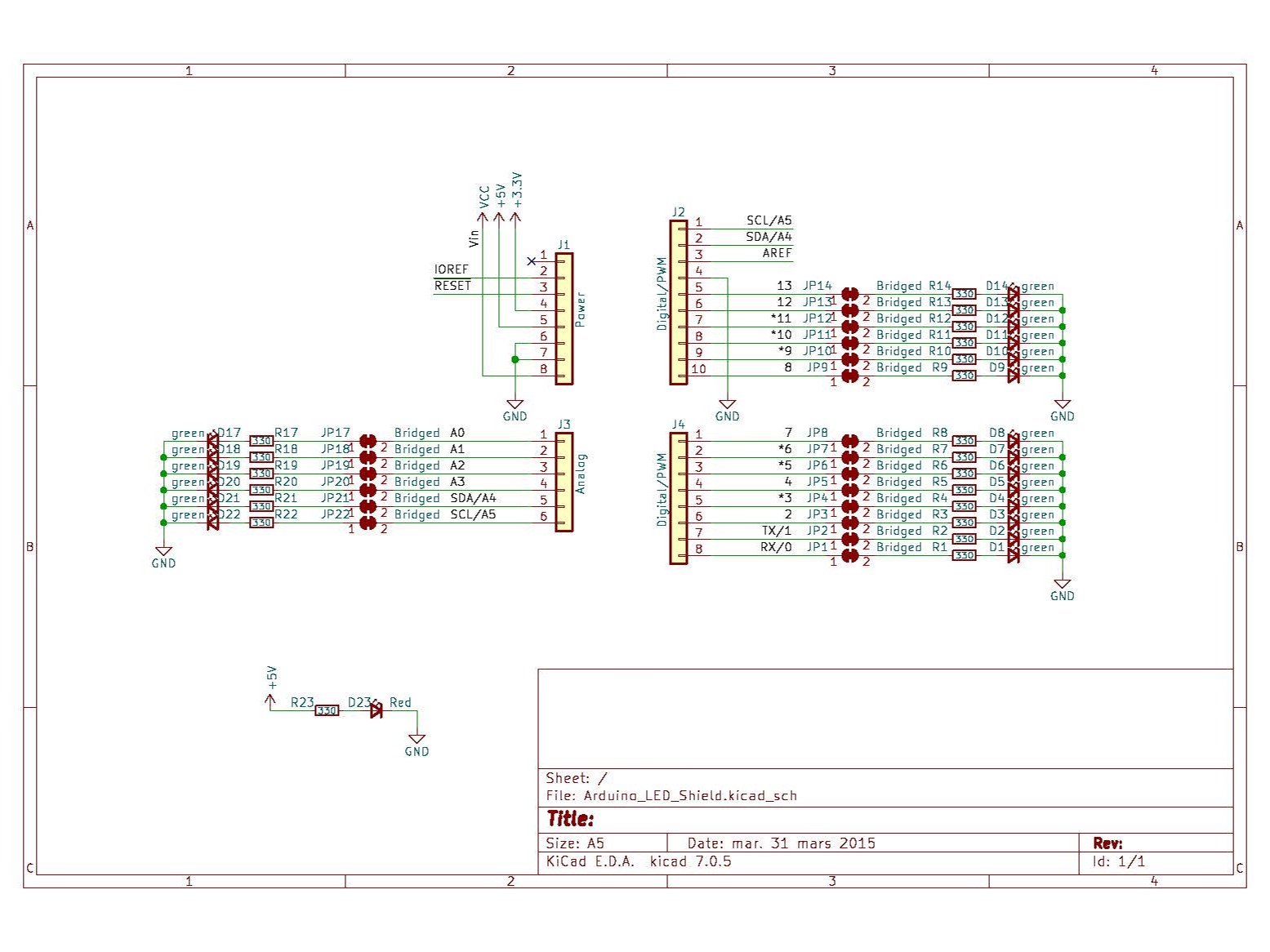

以下が作成した回路図になっています。

簡単な回路となっていますが、Arduino UNOのすべてに入出力ピンにLEDが接続されています。

LEDの手前にはジャンパ用のブリッジを設置しており、不要なピンはカッターで切断して無効にすることができます（切断したジャンパはハンダで再接続が可能です）

また、Arduino用のスタッキングコネクタを使えば、通常のArduinoのようにジャンパケーブルで拡張することや、他のArduinoシールドを追加することも可能です。

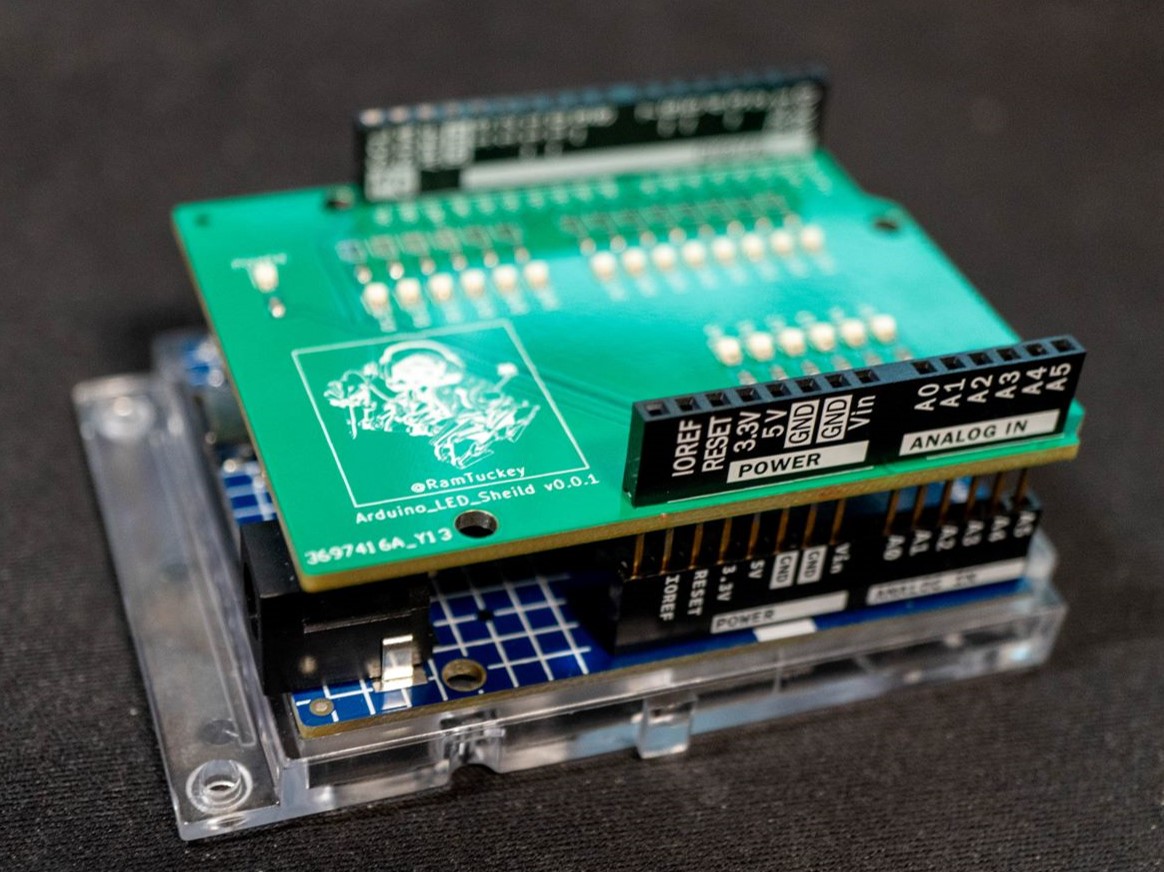

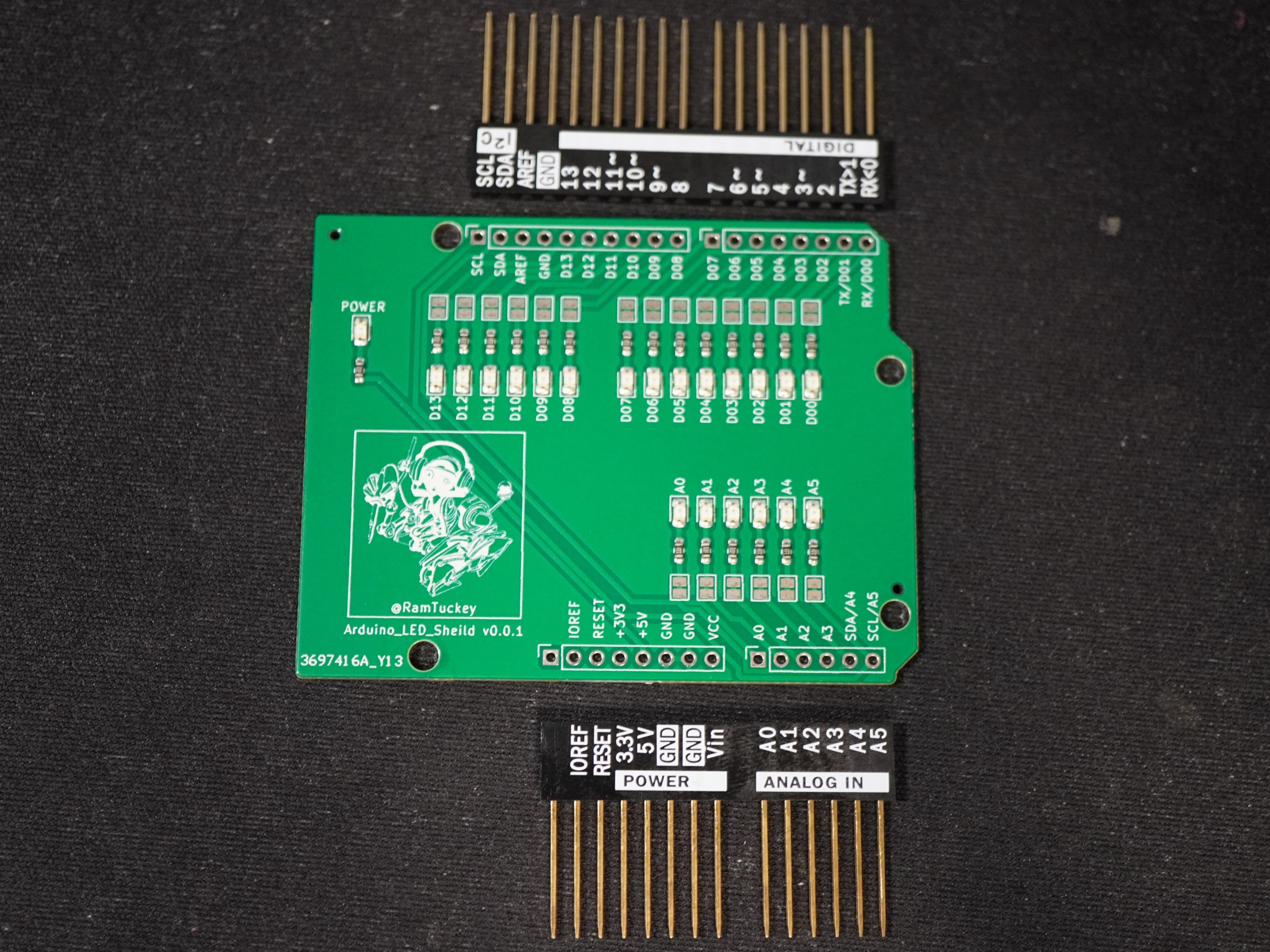

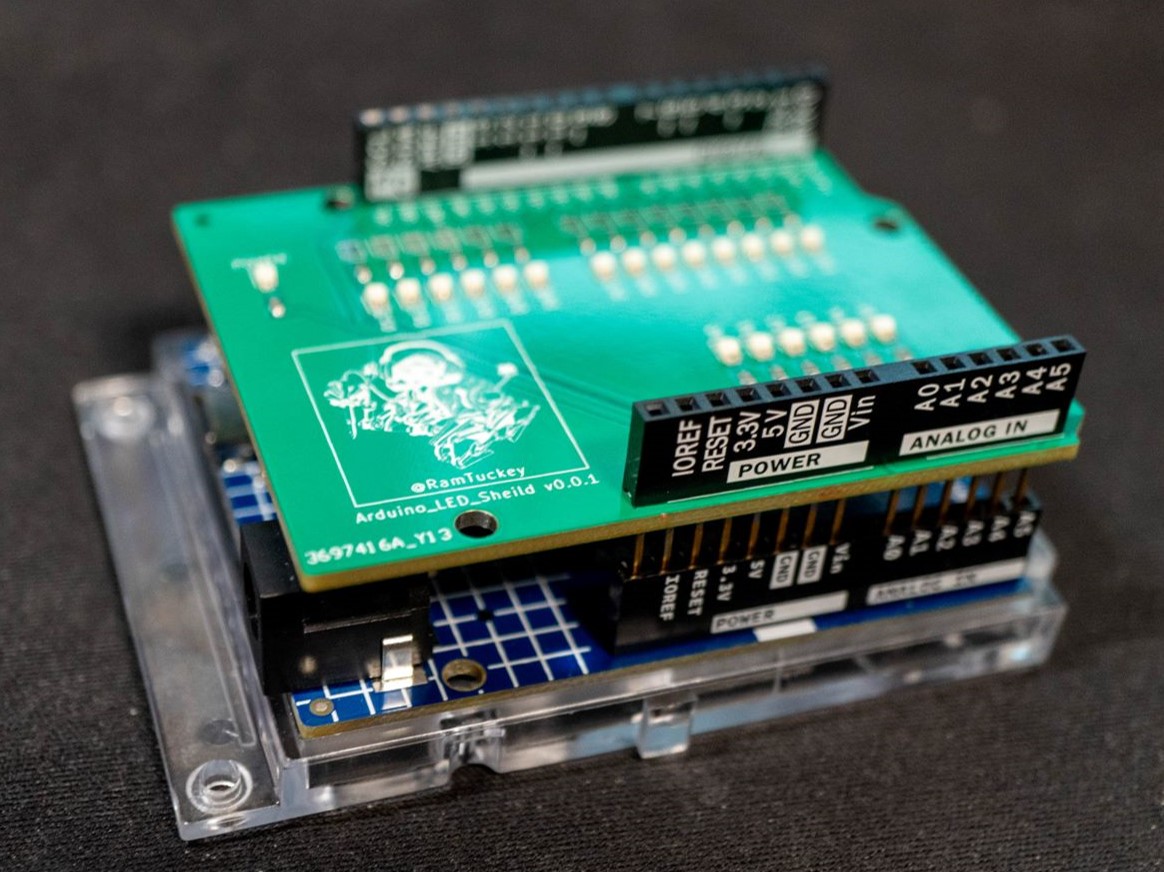

作成した基板とArduino UNOに取り付けた姿は、以下のような姿になります。

実際の動作

実際に動作している動画は以下のようになります。

見てもらったように、すべての出力ピンに対してLEDが制御できていることがわかります。

Boothショップでの購入

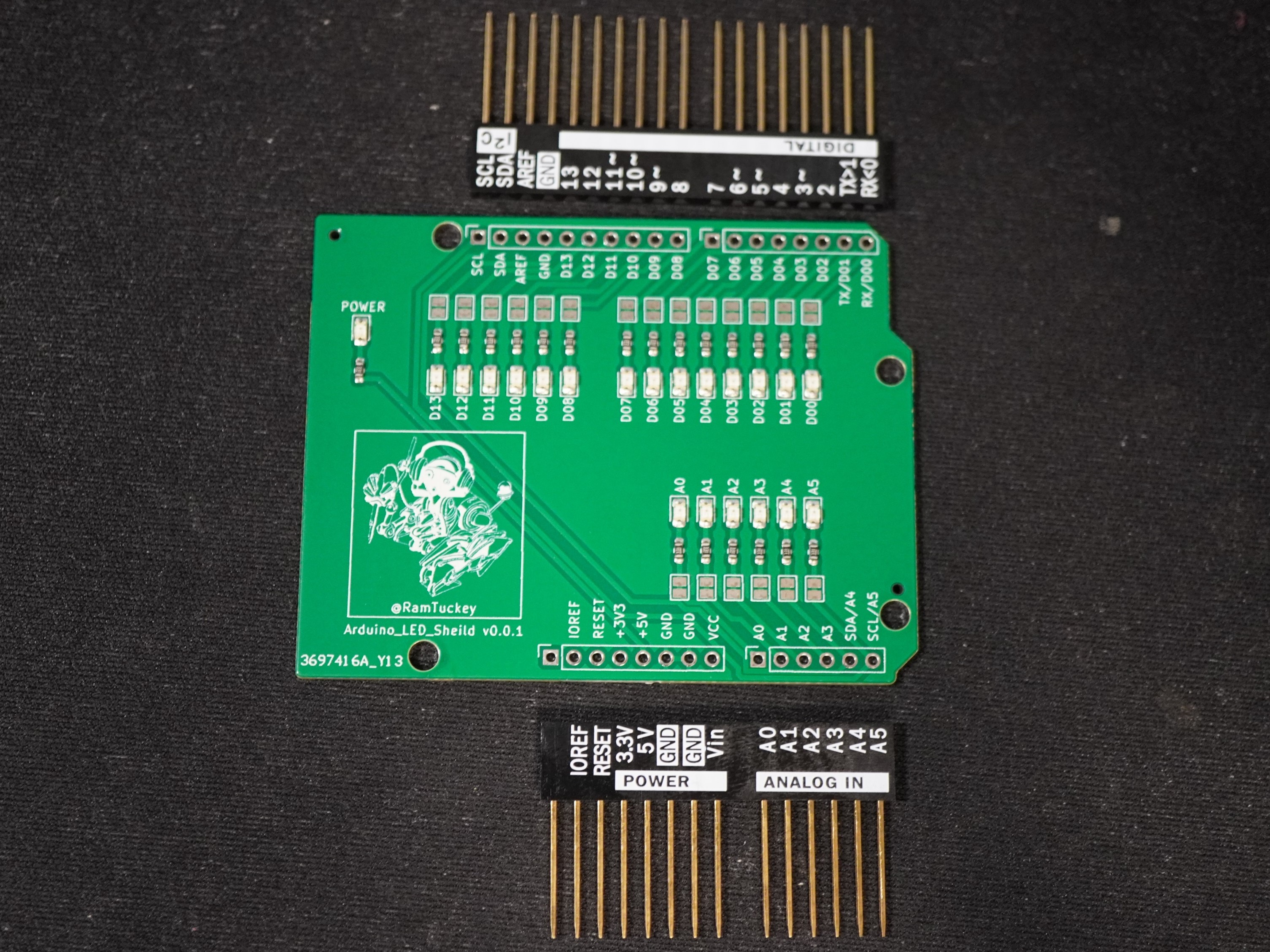

紹介したLEDシールドはBoothのショップで購入できます。セット内容は以下の通りです。
購入サイト→ElectroRam Studio
内容物は

• LED・抵抗が実装済みのシールド基板
• Arduino用スタッキングコネクタ
  となっております。
