Arduino UNO R4 で、E2studio 使ってみた（E2 Lightなし）

E2studioの使い方（本当に基礎）
Arduino UNO R4 を ArduinoIDE で使っていたが、
ベアメタルで使っていると、
E2studio の方がプロっぽいして、良いのでは、と思い、
とりあえずLチカやってみた。
Web上に、いろいろ投稿していただいている方々に、感謝。

1 何がしたかったか
• Arduino IDEでなく、E2studioで、開発したい。
• E2Light無しで、Arduino UNO R4 Minima に書き込みたい。
　（結局、E2studioでコンパイル → RFPで書き込み　をしただけ。）

2 注意
• Arduino UNO R4 のブートローダーが消えます。
• 【戻し方】「Renesas Flash Programmer」の方法で戻せます。よくわからない方は、どこかのWebを見て、Arduinoのブートローダーを書き込んでください。（勝手ながら割愛します）
(1)ブートローダーの場所
C:\Users\〔ユーザー名〕\AppData\Local\Arduino15\packages\arduino\hardware\renesas_uno\〔バージョン〕\bootloaders\UNO_R4
(2) ファイル名
dfu_minima.hex

3 使うツール
• Renesas RA v6.4.0 e2 studio
• Renesas Flash Programmer V3.11
ダウンロードとインストールの仕方も、どこかのWebを見てください。（勝手ながら割愛します）

4 E2studioの使い方
4.1 プロジェクト作成

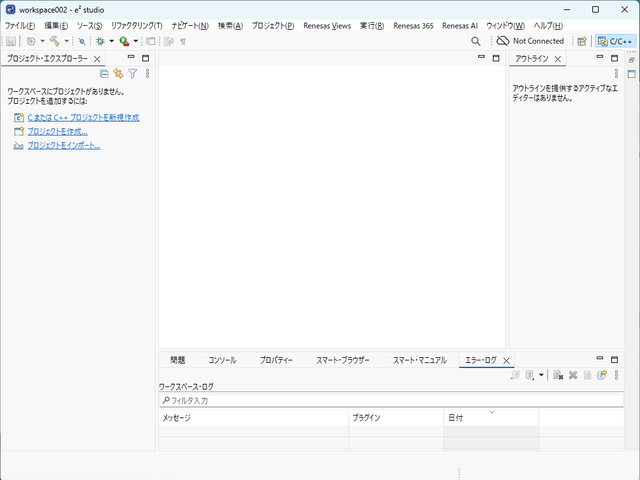

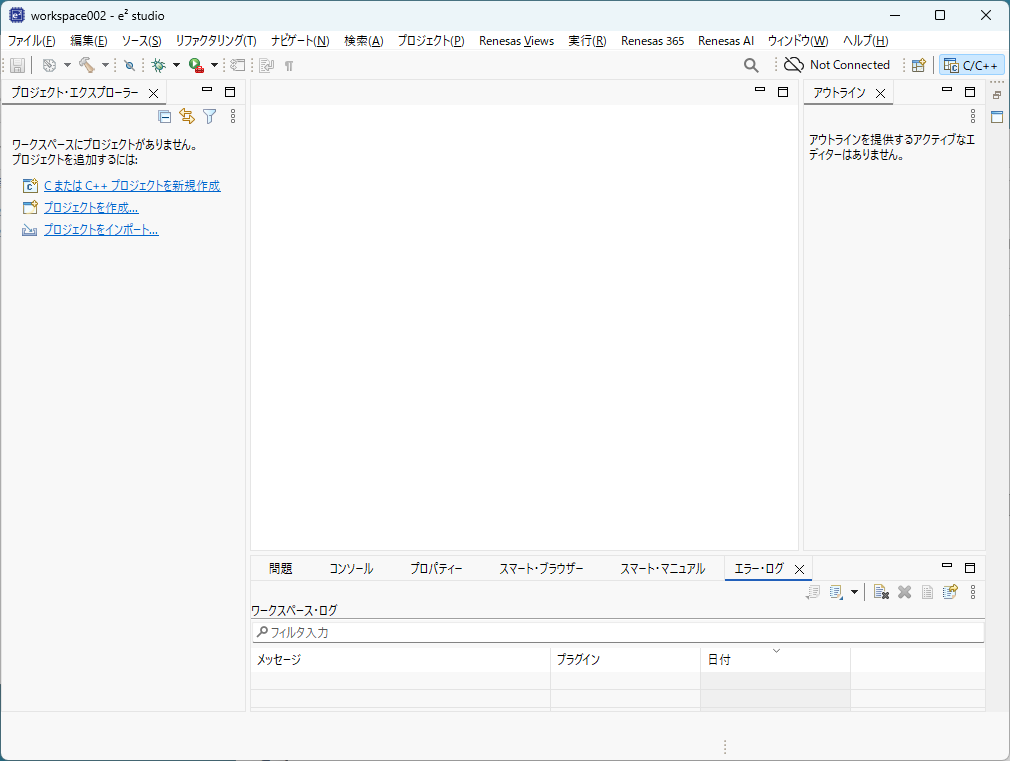

4.1.1 E2studio立ち上げ

4.1.2 プロジェクト作成

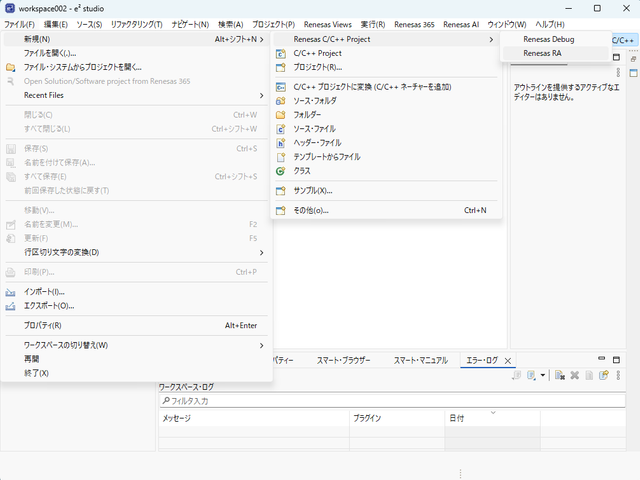

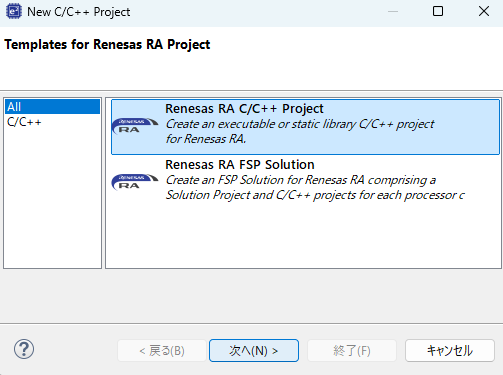

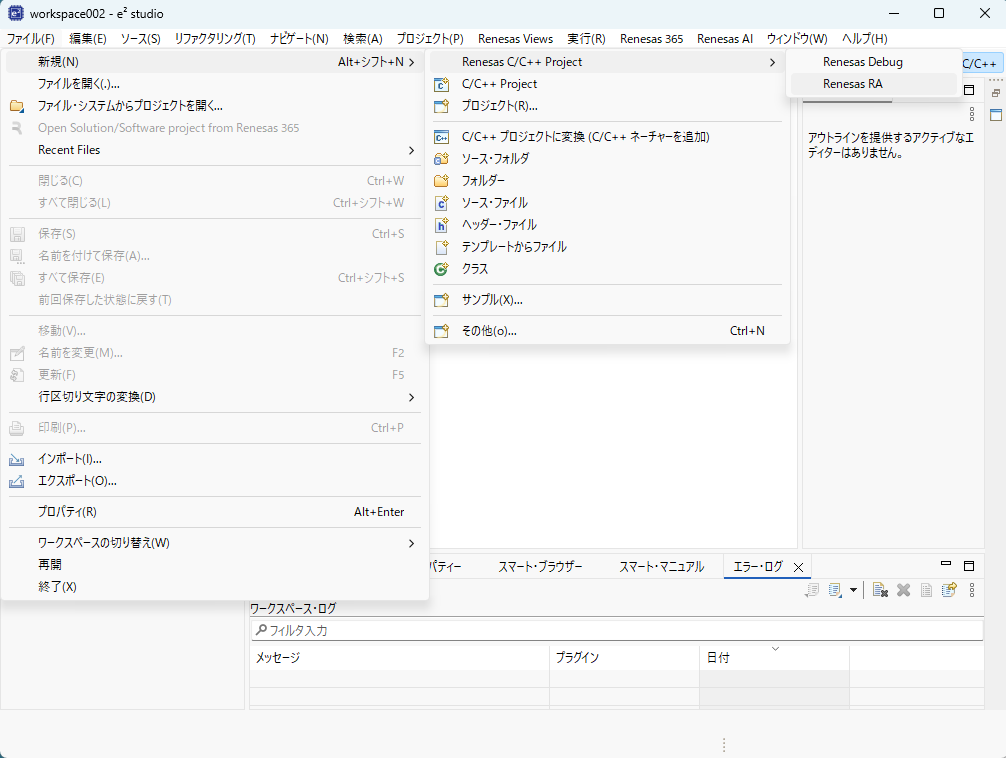

　　「ファイル」→「新規」→「C/C++ Project」→「Renesas RA」

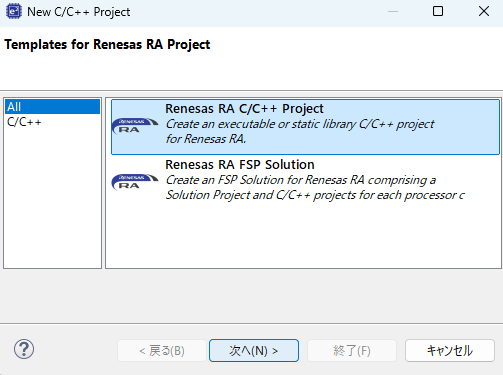

「Renesas RA C/C++ Project」→「次へ」

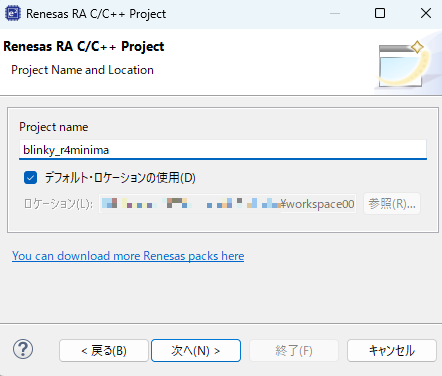

4.1.3 プロジェクト名入力

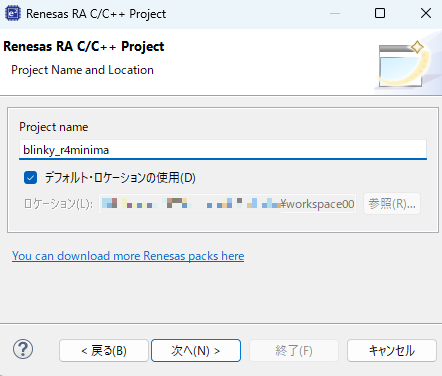

　　　「“blinky_r4minima”と入力」→「次へ」

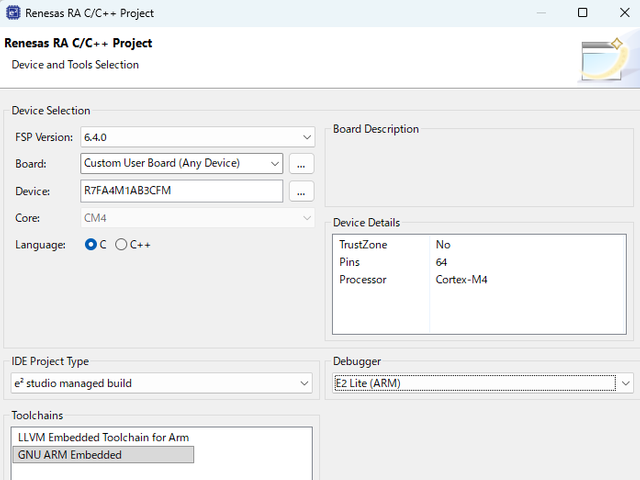

4.1.4 デバイスの選択

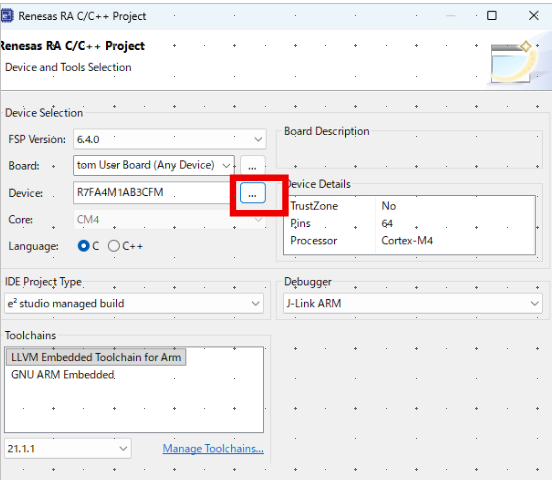

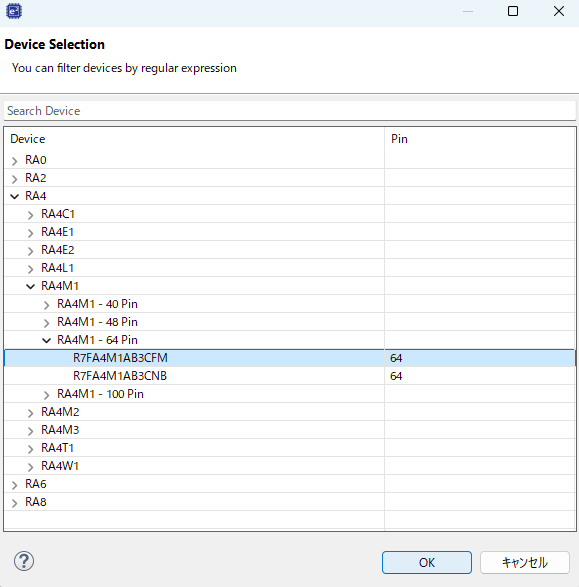

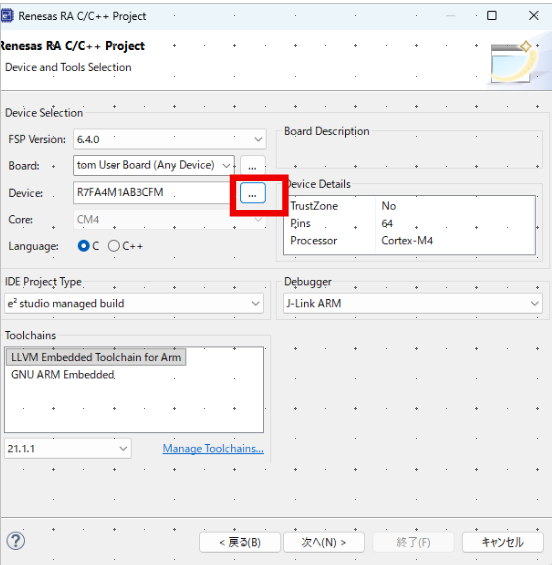

「“Device”の”…“をクリック」→「”R7FA4M1AB3CFM“を選択」→「ＯＫ」
　　　

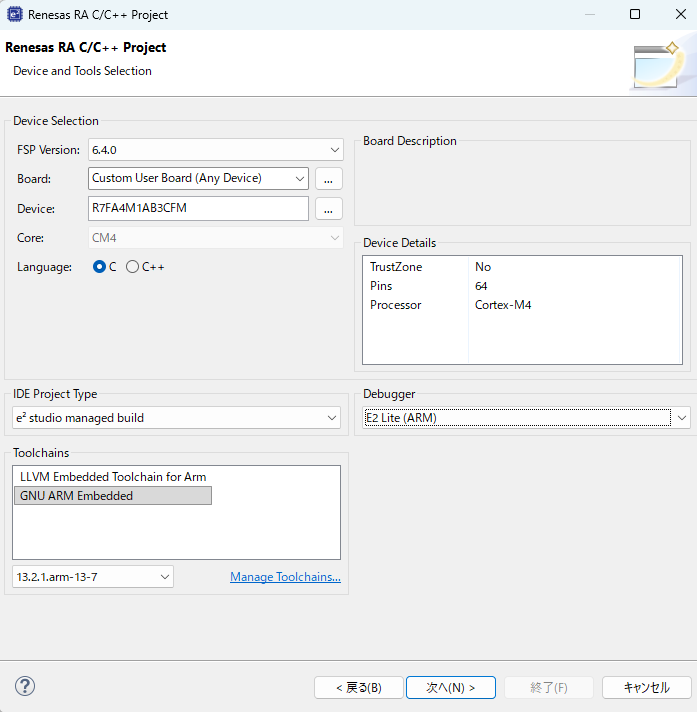

        4.1.5 コンパイラを選択

「“GNU ARM Embeded”を選択」→「次へ」

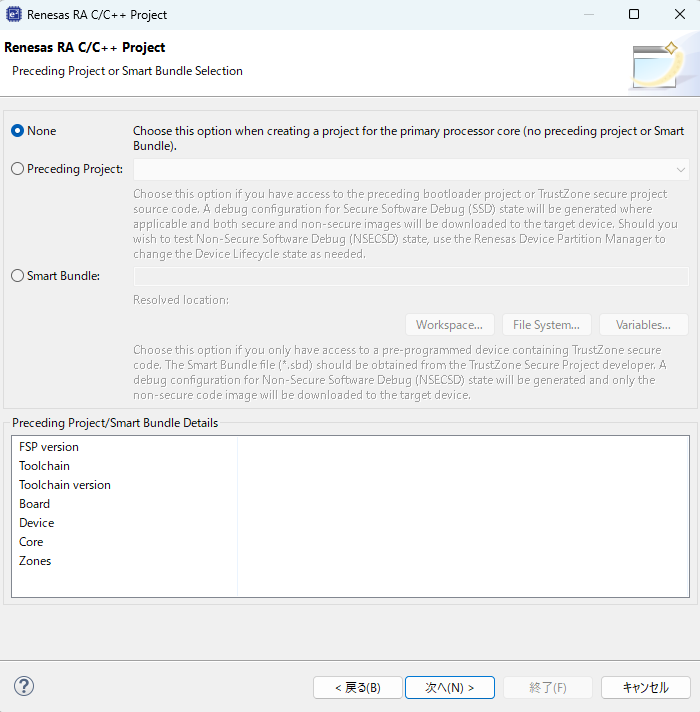

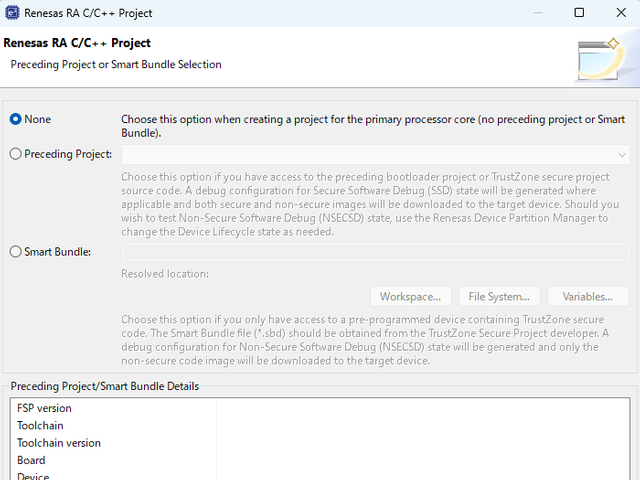

4.1.6 参照プロジェクトの選択
　　　　　　「None」→「次へ」

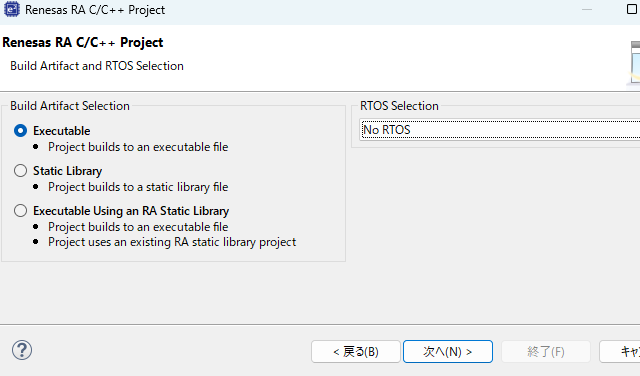

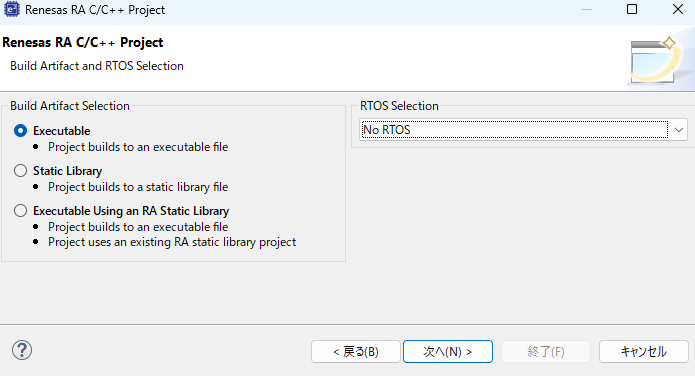

4.1.7 生成物の選択とＲＴＯＳの選択
　　　　　「“Executable”の選択」→「“No RTOS“の選択」→「次へ」

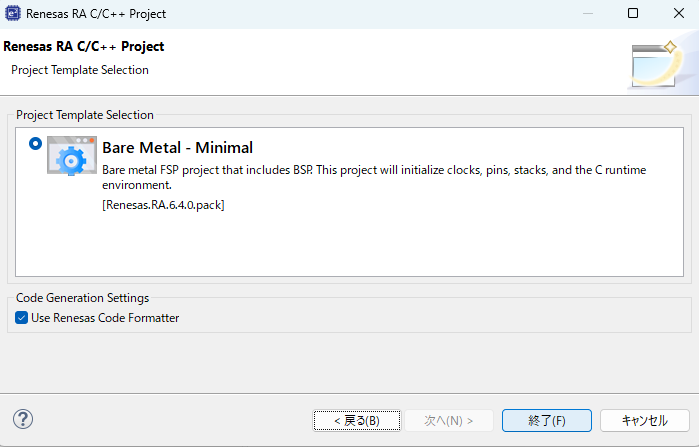

4.1.8 テンプレートの選択

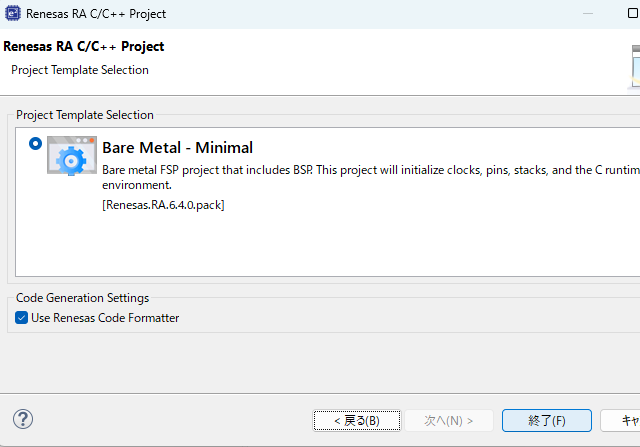

　　　　「Bare Metal」→「終了」

4.1.9 パースペクティブを開く
　　　　　「“パースペクティブを開く”をクリック」

＜注記＞

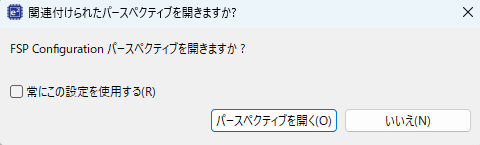

プロジェクトを作成すると下記のようなポップアップが出ます。
”パースペクティブ”はIDE上のペインの状態のことで、
コーディング用の”C/C++”と、ペリフェラルなどの設定を行う”FSP Configuration”と、
デバッグ用の”デバッグ”があるようです。
”パースペクティブを開く”を押します。

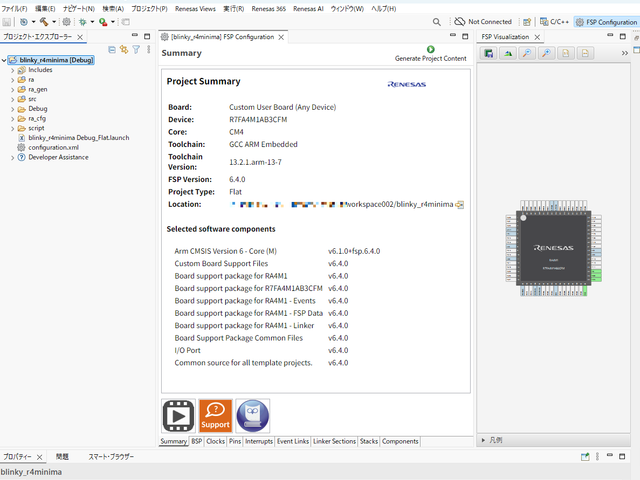

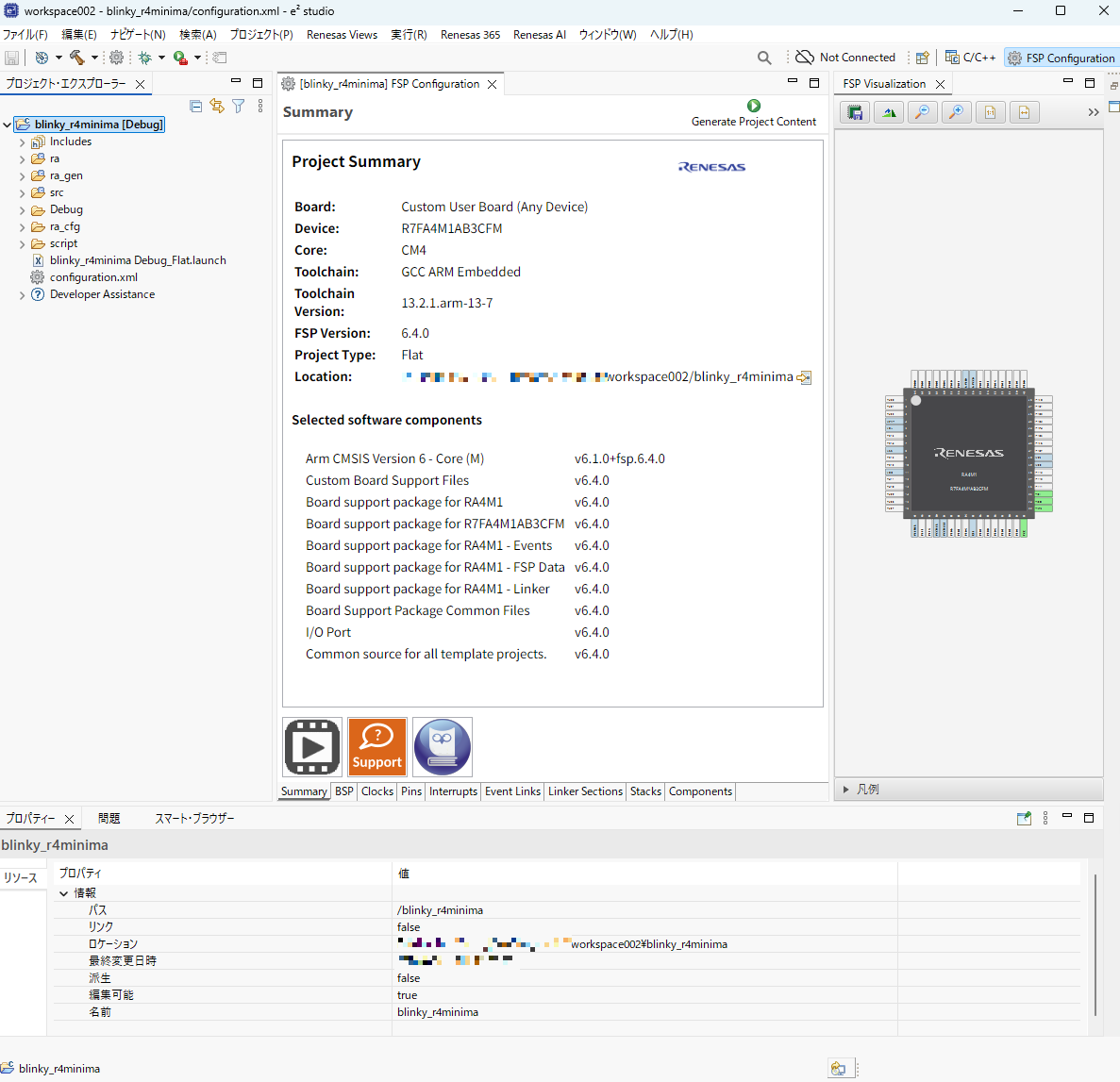

4.1.10 プロジェクト生成完了

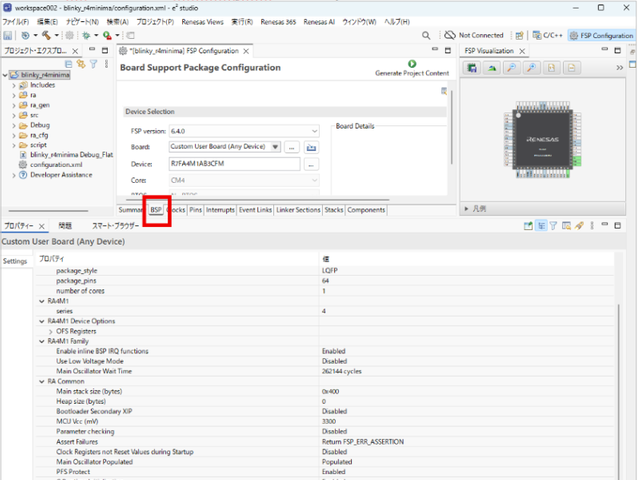

4.2 基本設定

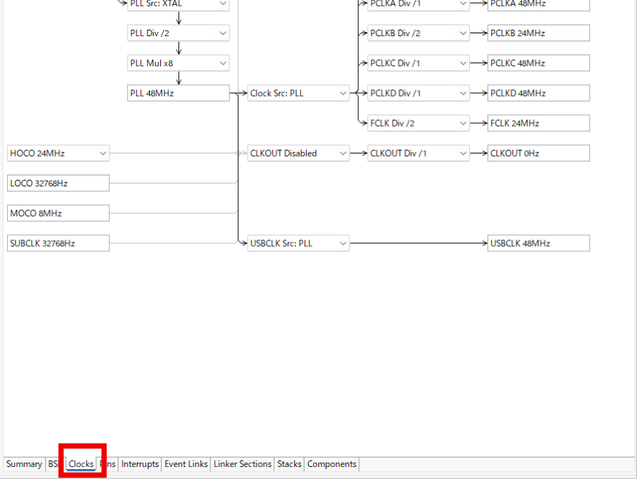

4.2.1 メインクロック

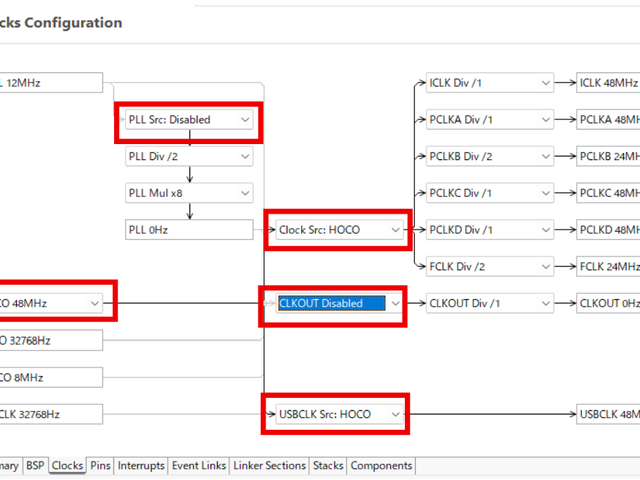

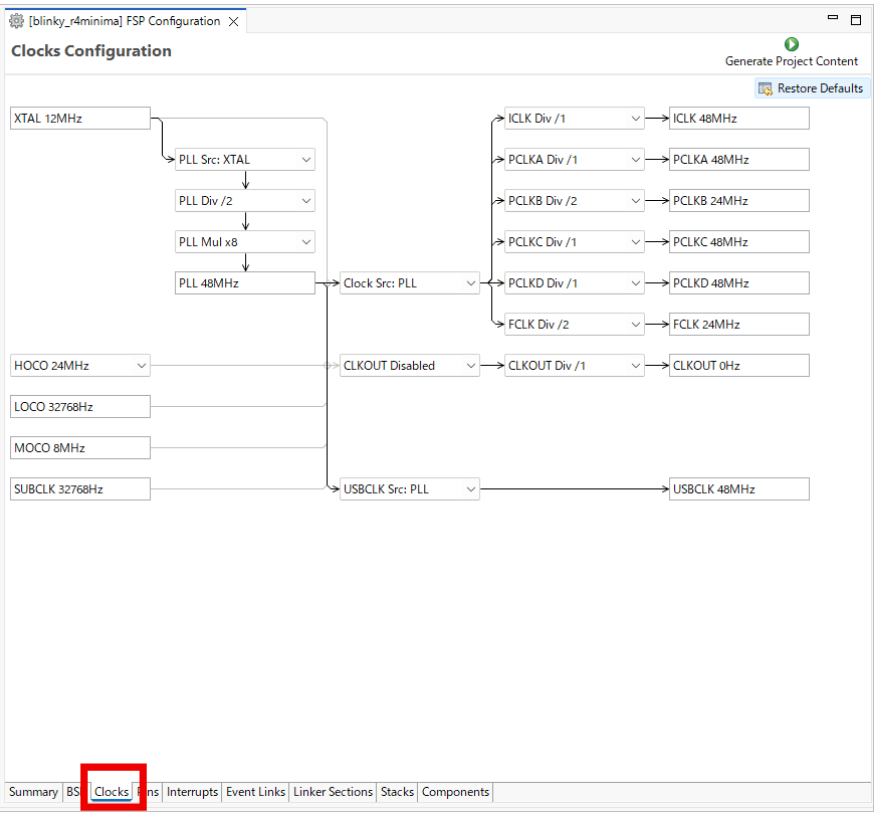

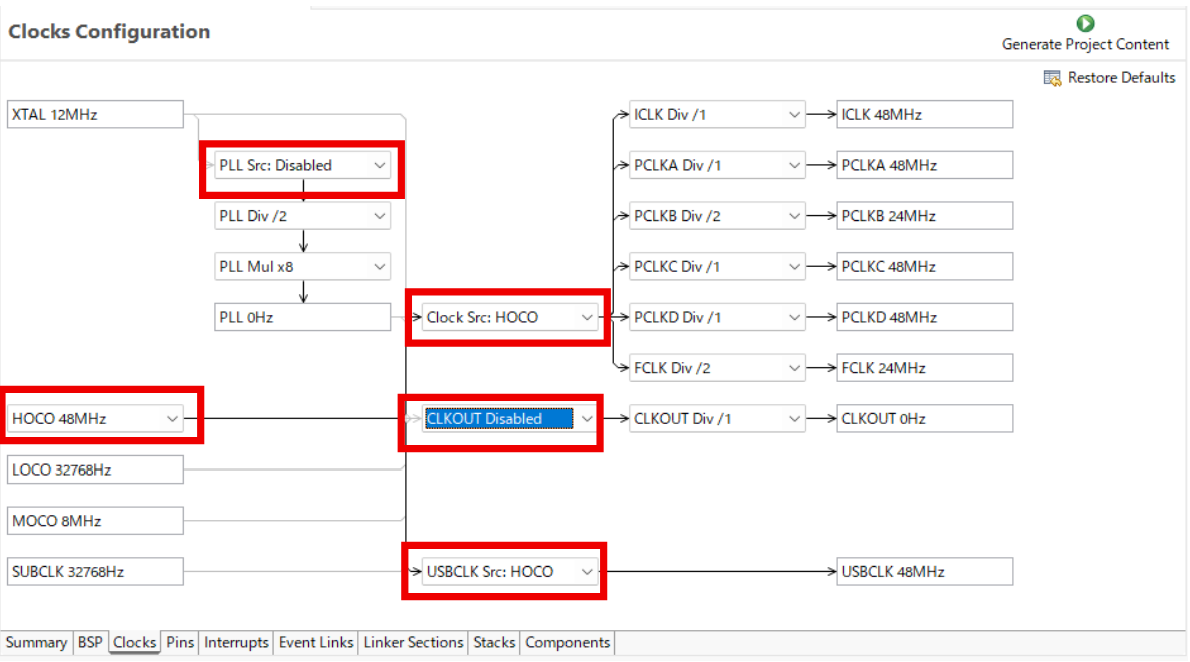

「タブの“Clocks”を選択」

「下記赤枠部を選択して変更」

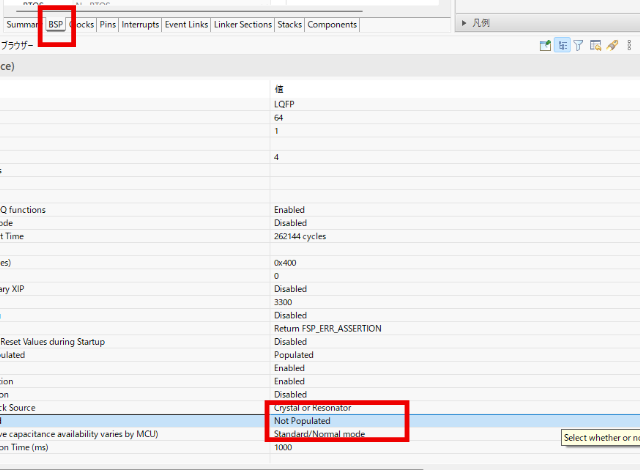

4.2.2 サブクロックの選択

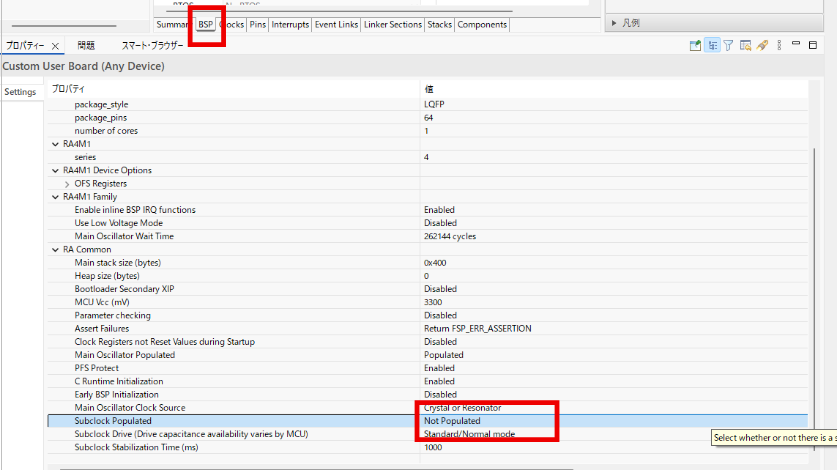

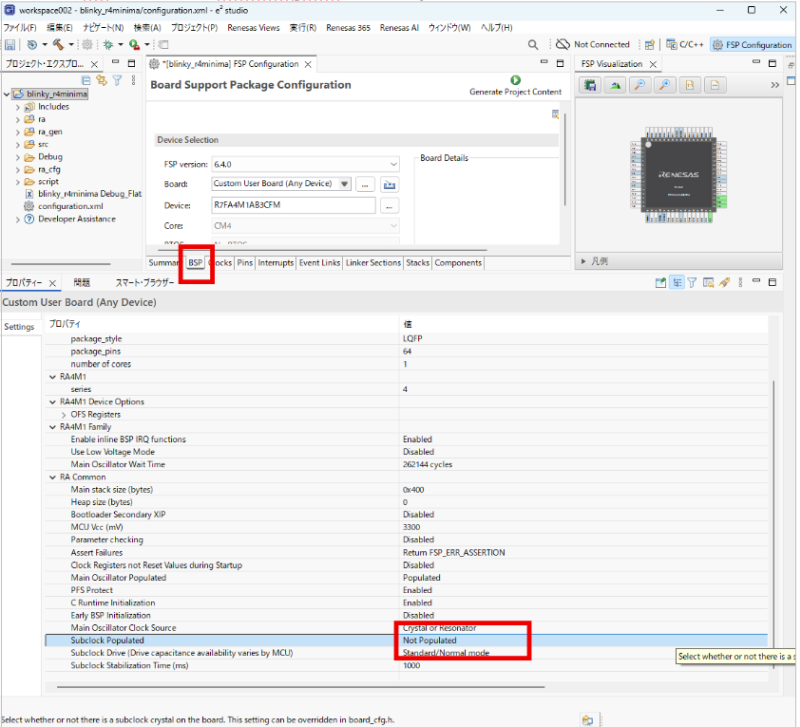

　「タブの“BSP”を選択」→「“SubclockPopulated”を“Not Populated”に変更」

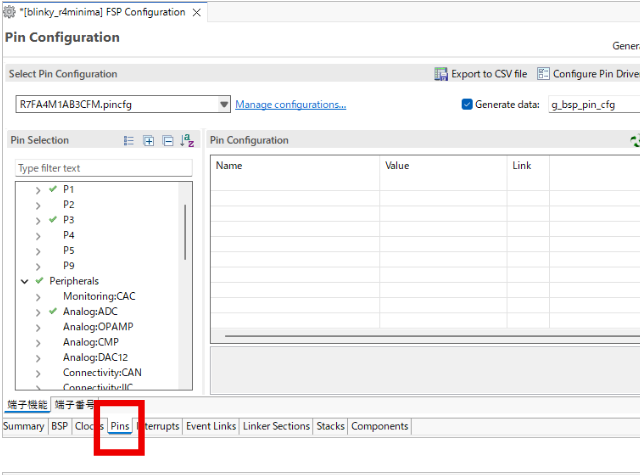

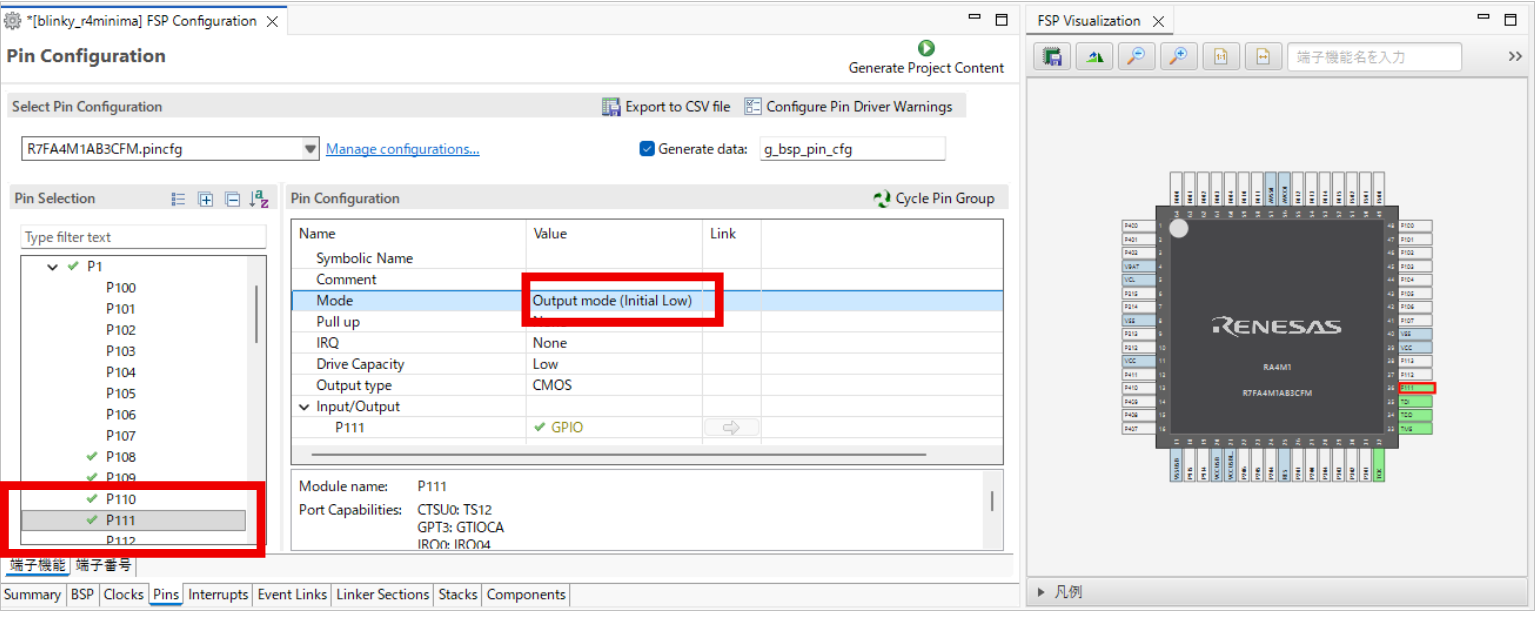

4.2.3 ピンの定義

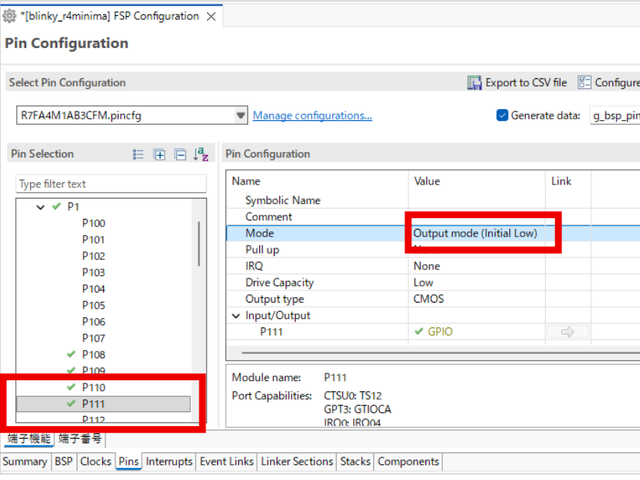

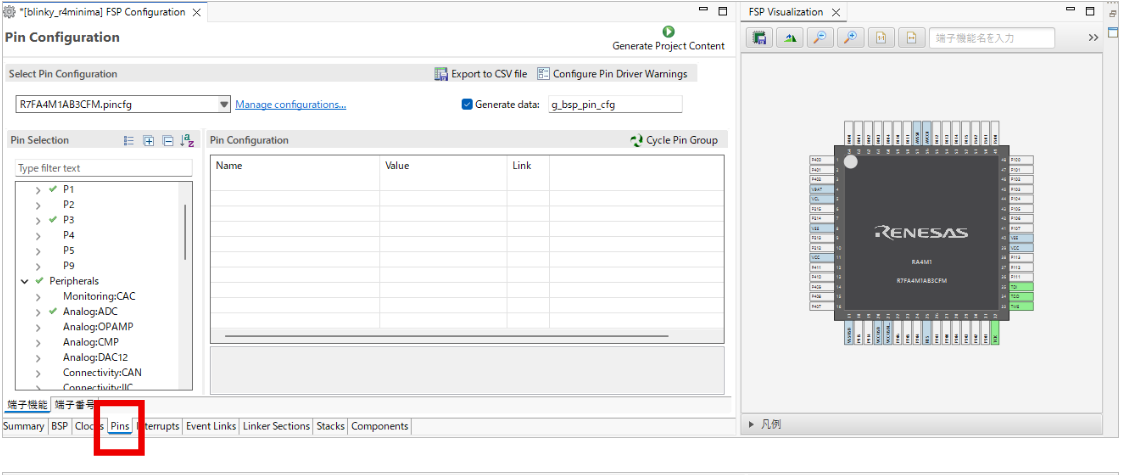

「タブの“Pin”を選択」→「“P111”を選択」→「“Mode”を“Output mode (internal Low)”に変更」

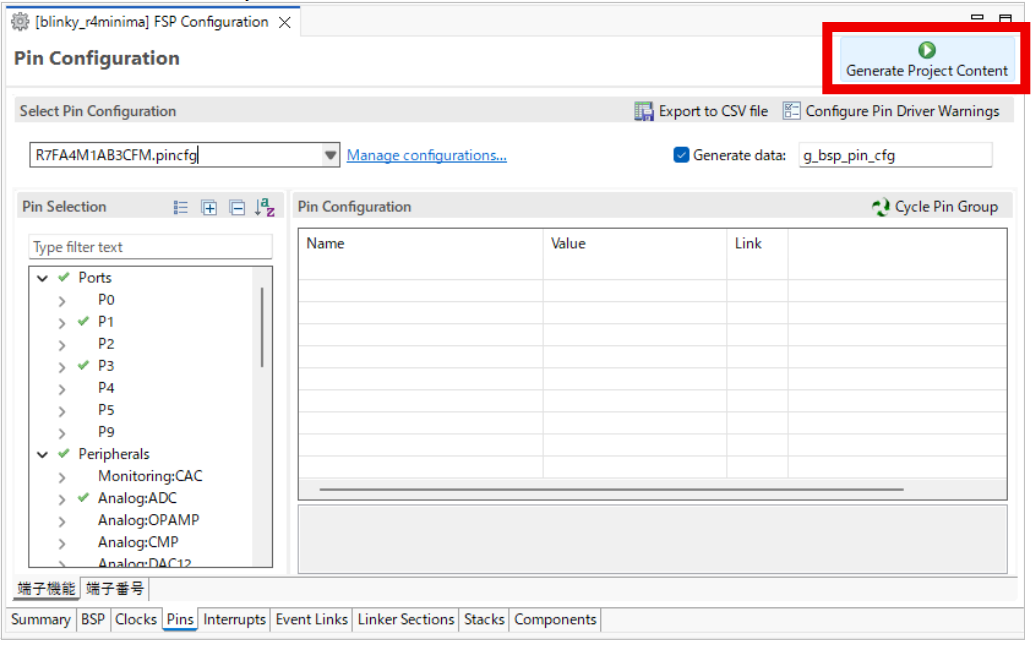

4.3 Generate

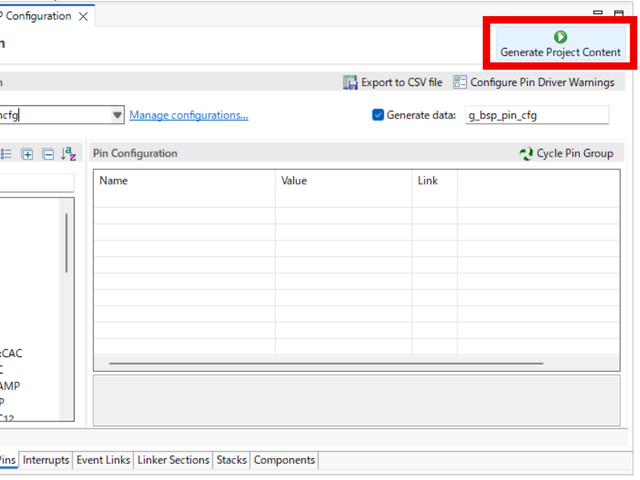

「“Generate Project Content”をクリック」

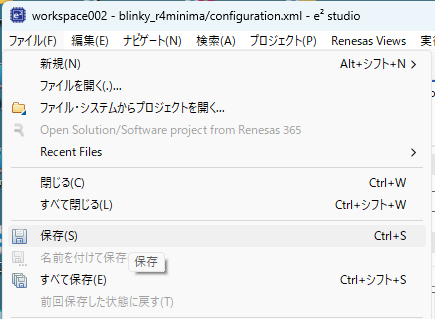

4.4 プロジェクトを保存

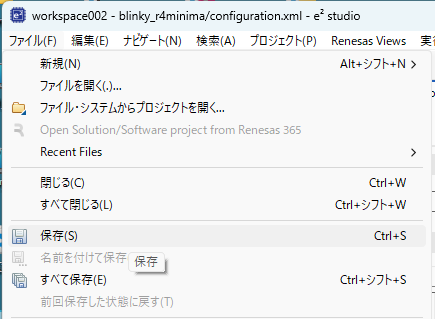

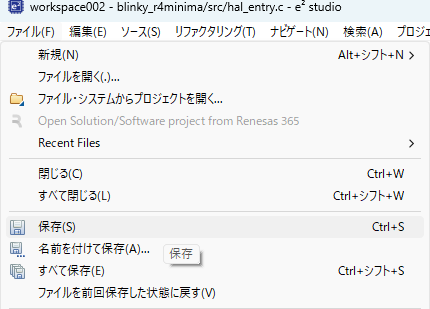

「ファイル」→「保存」

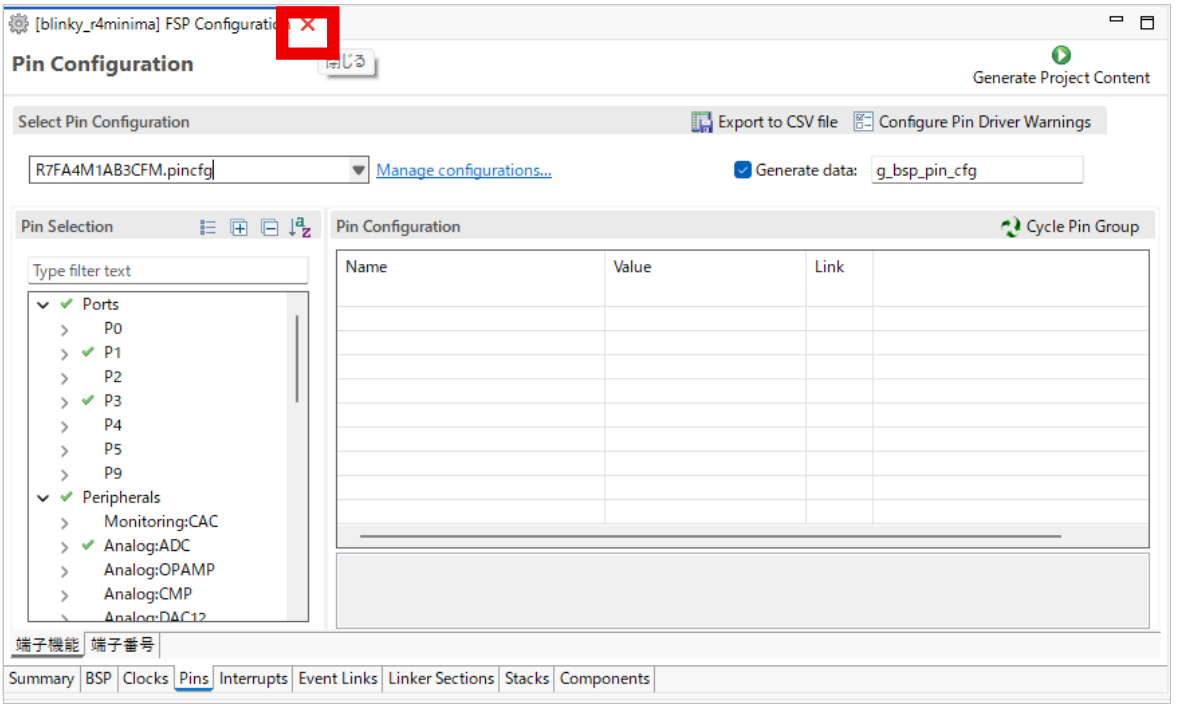

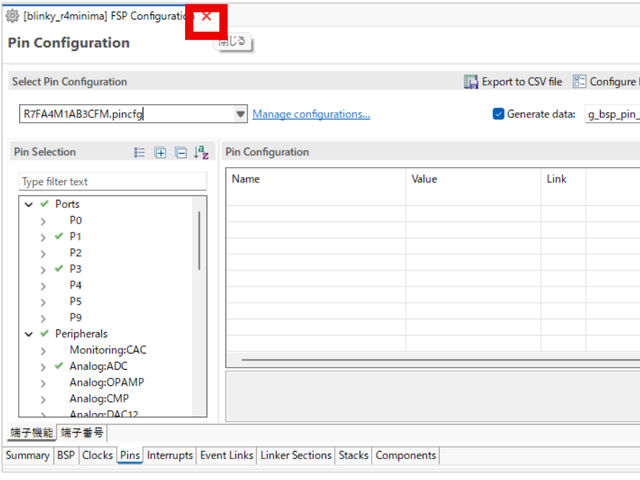

4.5 configuration.xml（基本設定）を終了
「“×”をクリック」

4.6 ユーザープログラムの入力

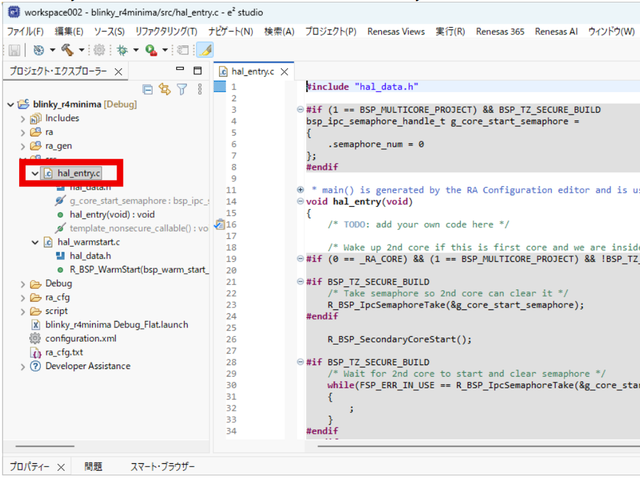

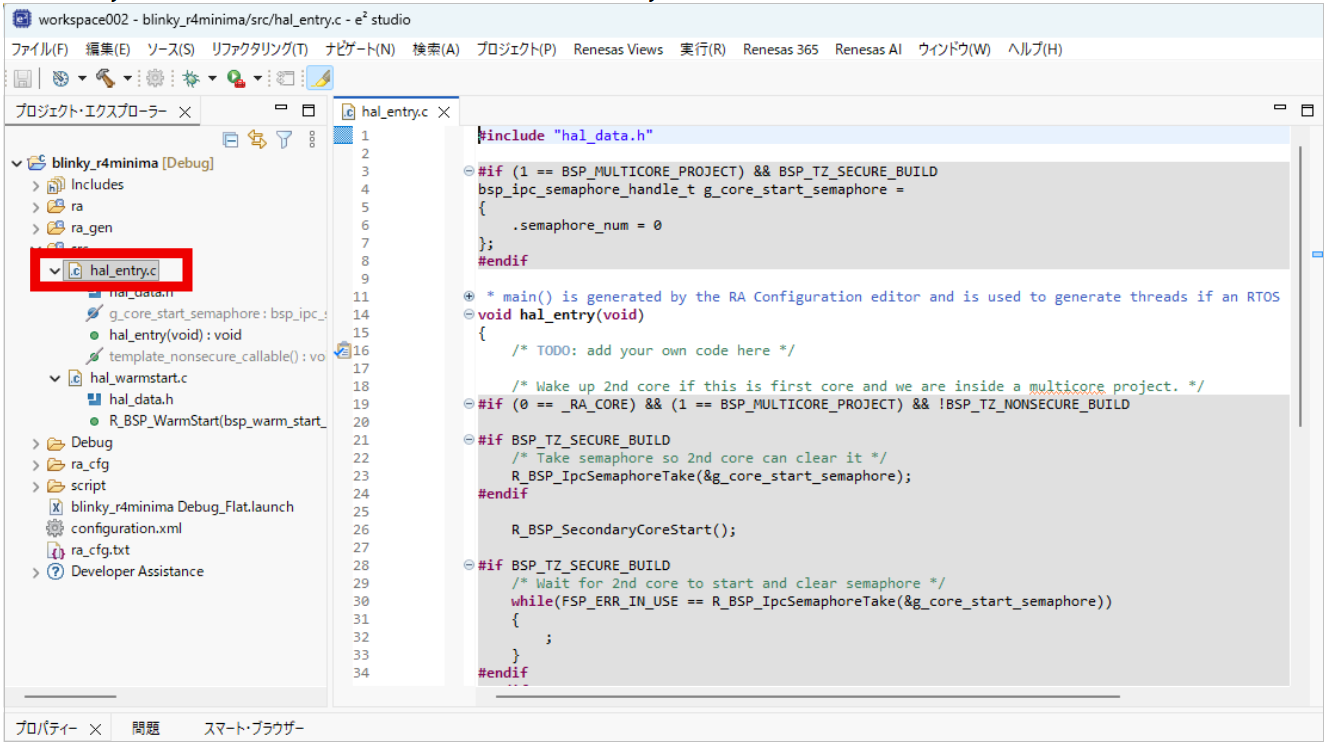

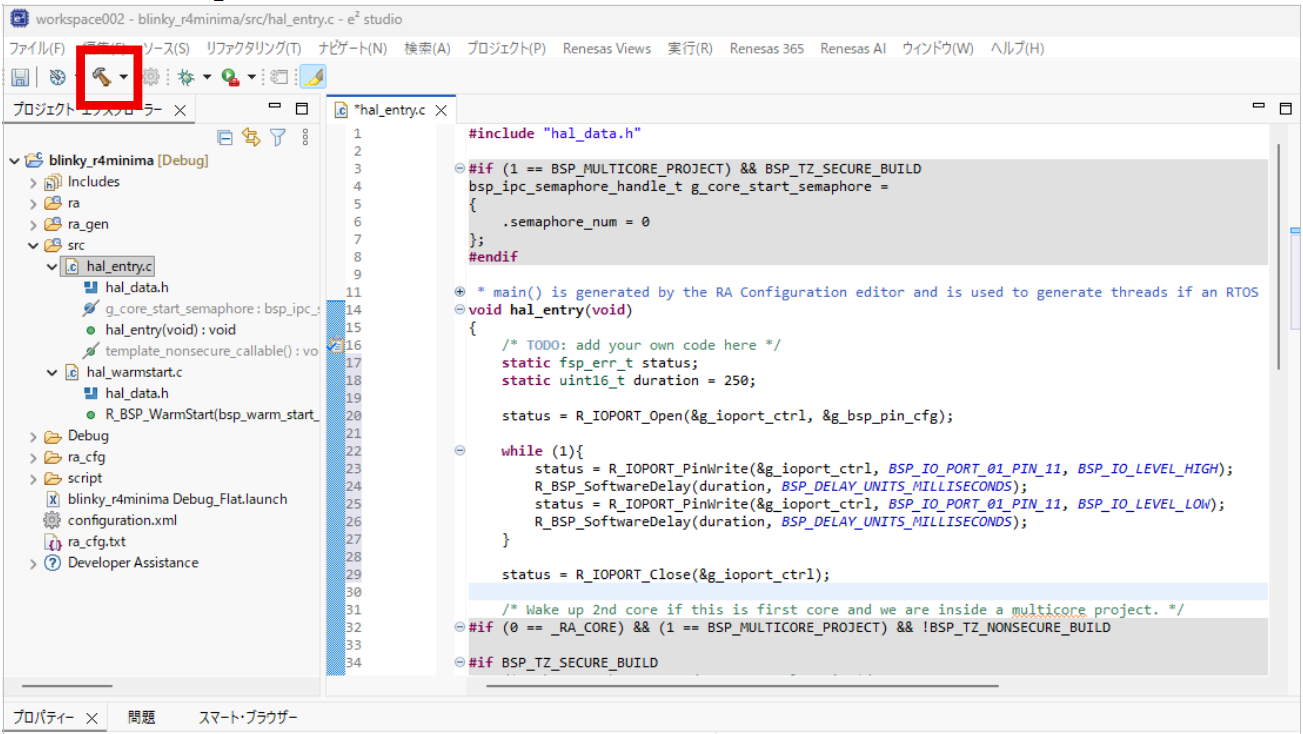

「blinky_r4minima」→「src」→「hal_entry.c」（ダブルクリック）

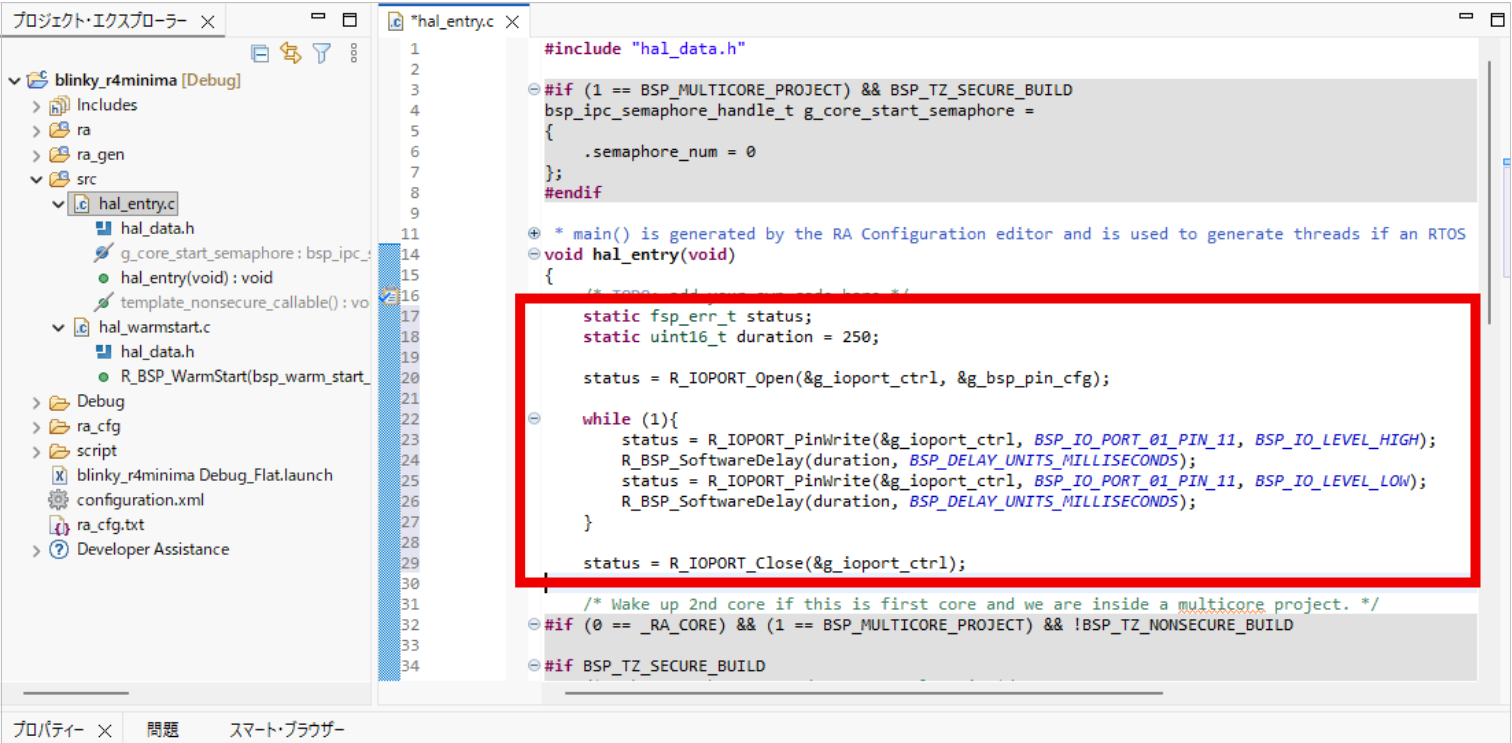

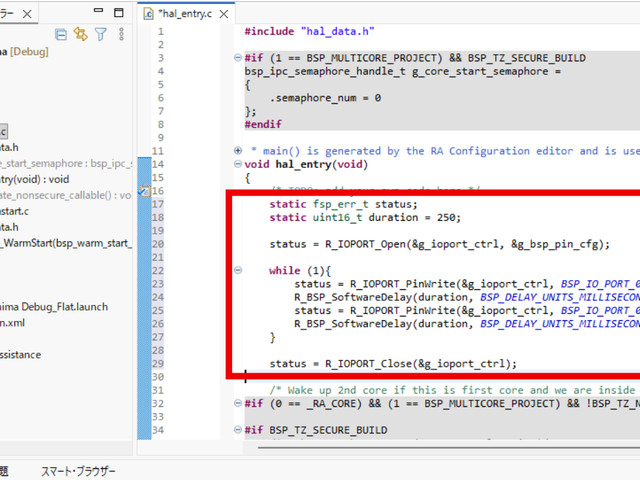

「“/* TODO: add your own code here */”と“/* Wake up 2nd core if this is first core and we are inside a multicore project. */”の間に、ユーザープログラムを入力」

【入れたユーザープログラムのソースコード】
（250[ms]ごとにP111に接続されたＬＥＤの点滅を繰り返すプログラム）

static fsp_err_t status;
static uint16_t duration = 250;
status = R_IOPORT_Open(&g_ioport_ctrl, &g_bsp_pin_cfg);
while (1){
    status = R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_11, BSP_IO_LEVEL_HIGH);
    R_BSP_SoftwareDelay(duration, BSP_DELAY_UNITS_MILLISECONDS);
    status = R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_11, BSP_IO_LEVEL_LOW);
    R_BSP_SoftwareDelay(duration, BSP_DELAY_UNITS_MILLISECONDS);
}
status = R_IOPORT_Close(&g_ioport_ctrl);

4.7 保存

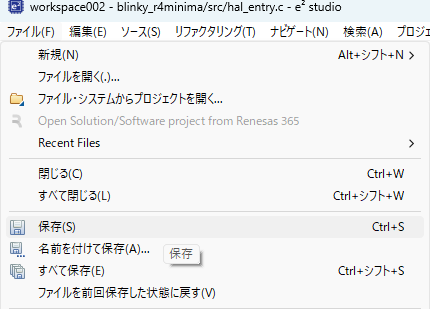

「ファイル」→「保存」

4.8 コンパイル

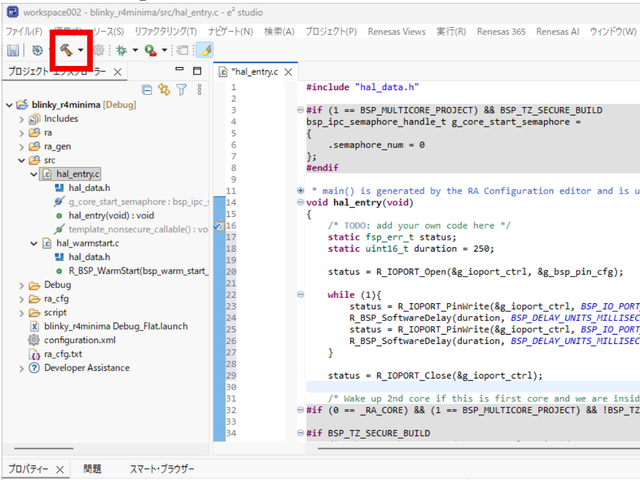

「クリック」

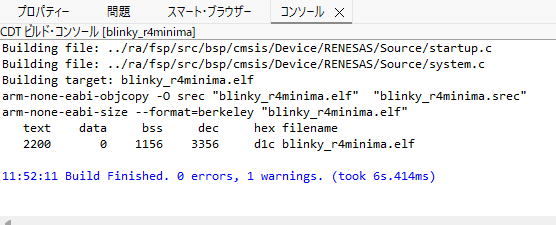

「コンパイル結果」

5 Renesas Flash Programmer
    5.1 立ち上げ

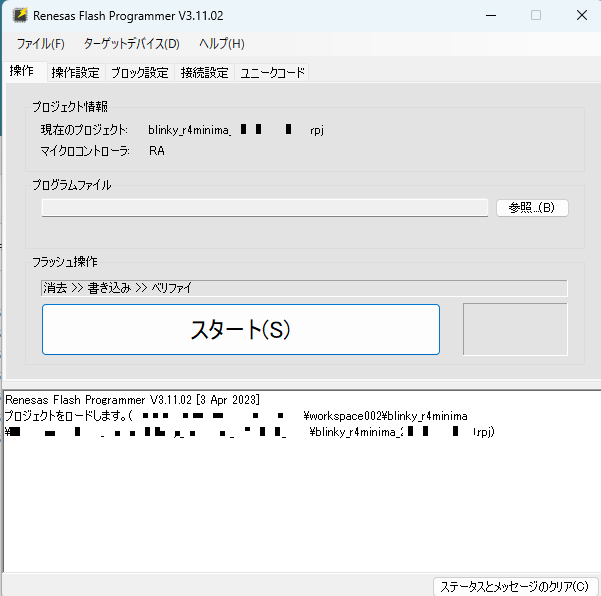

5.2 新しいプロジェクトを作成

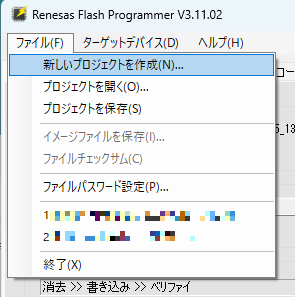

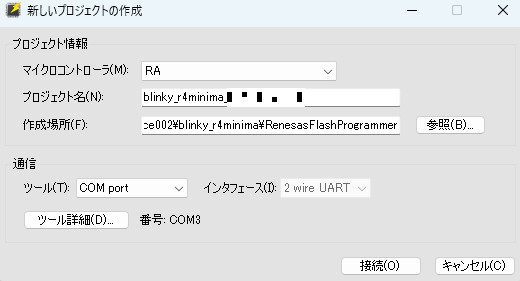

　「ファイル」→「新しいプロジェクトを作成」

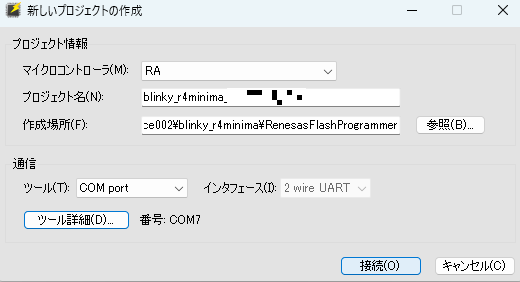

5.2.1 プロジェクト情報の入力
「“プロジェクト名”に“blinky_r4minima_...”を入力」
「“作成場所”を“参照”をクリックして選択」
「“ツール”を“COM port”にする。」
「下記“USBブートモードへの移行”を行う」
「“ツール詳細”をクリック」

5.2.2 USBブートモードへの移行（ハードウェア操作）
1. ボード上の「RESET」ボタンと「BOOT」のピン（電源コネクタ付近）の位置を確認します。
2. 「BOOT」のピンと「GND」のピンを接続します。
3. Arduino Uno R4をUSBケーブルでPCと接続します。
4. 「RESET」ボタンを1回押して離します。
5. これでArduinoがUSBブートモード（MSCモード）に入ります。

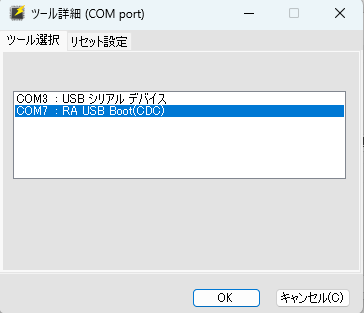

5.2.3 ツール選択
　　　「“RA USB　Boot（CDC）”を選択」→「OK」

5.2.4 接続を行う
「“接続”をクリック」

5.3 プログラムファイルの選択

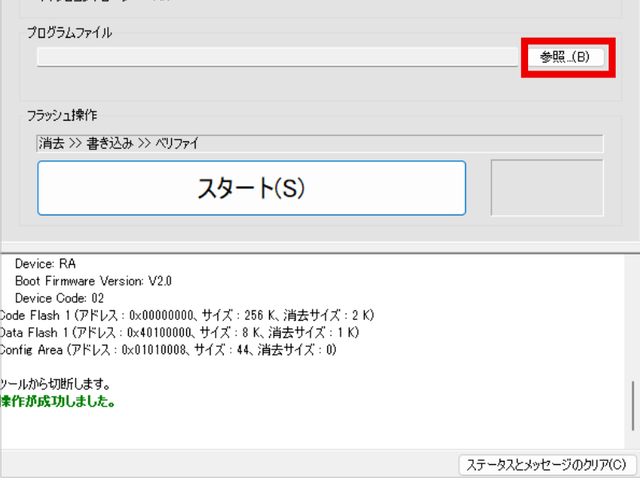

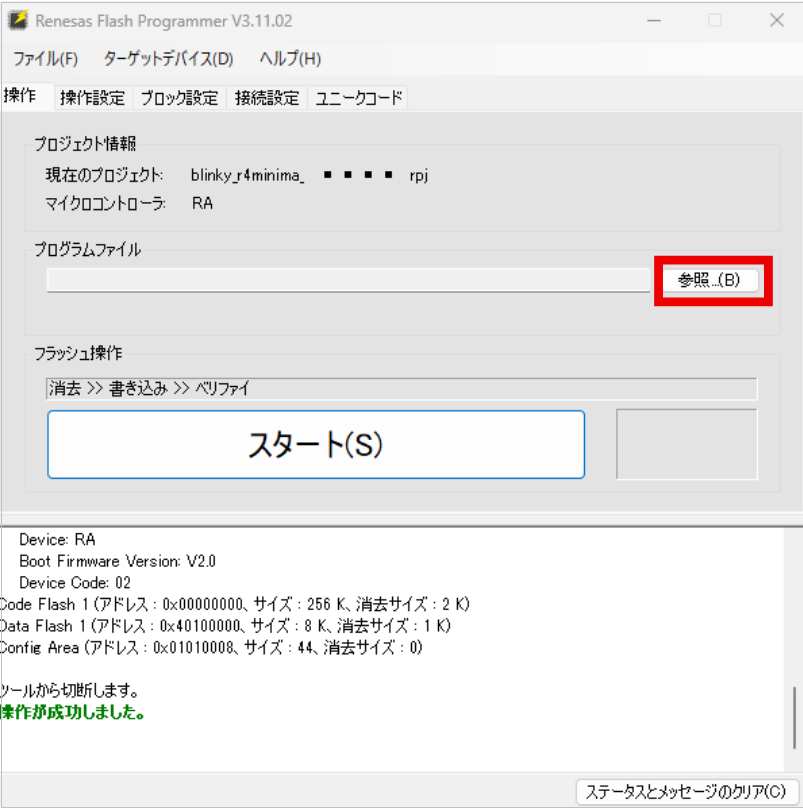

「“プログラムファイル”の“参照”をクリック」
　

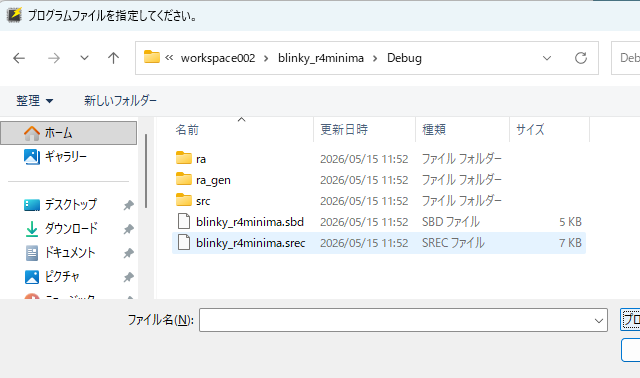

5.3.1 書込みファイルの場所
「“blinky_r4minima”プロジェクトの場合」

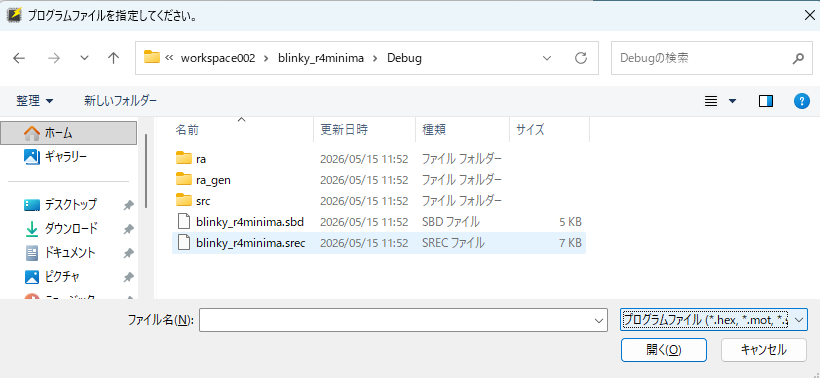

「“\blinky_r4minima\Debug”フォルダ」
「“*.srec”ファイル（モトローラS）を選択」
「“開く”をクリック」

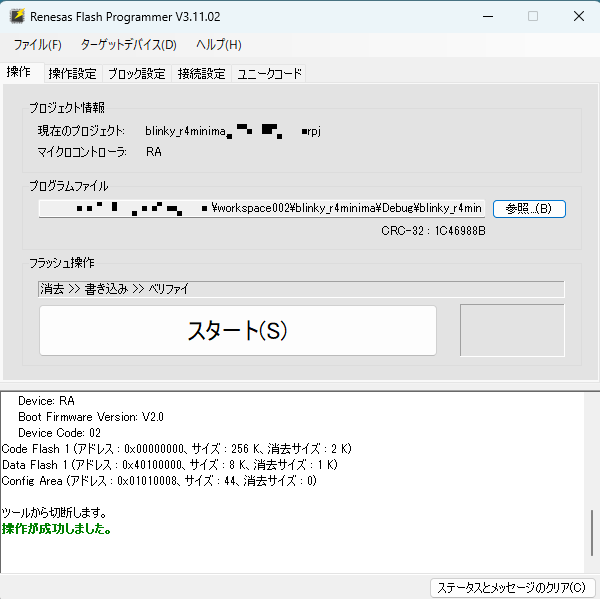

5.3.2 ファイル選択結果
　　　　
5.4 書込み

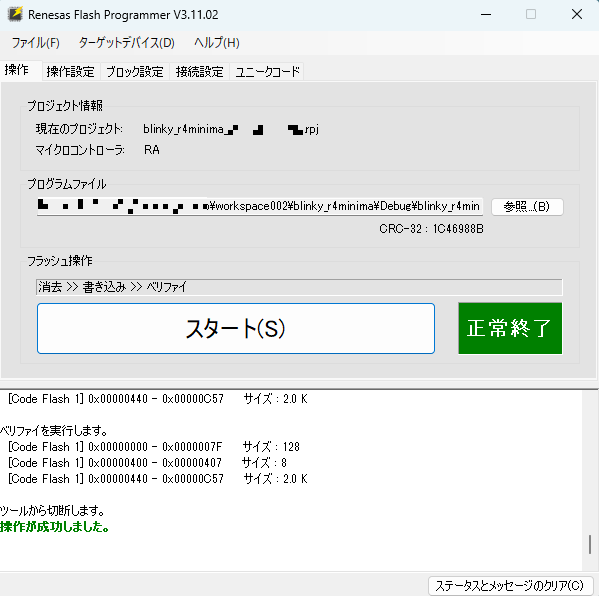

　「“スタート（S）”をクリック」
