3相ブラシレスモータを半導体を使わない手回し3相交流インバータで回す♪

解説書によくある3相ブラシレスモータ
　3コイル、1磁石型は実際には見掛けませんが
　作って回してみたモノです。

フツー3相のインバータ、ESC,など電子回路のインバータ、
　モータドライバが使われますが
　半導体を使わない手回し式の3相交流インバータで回したものです。

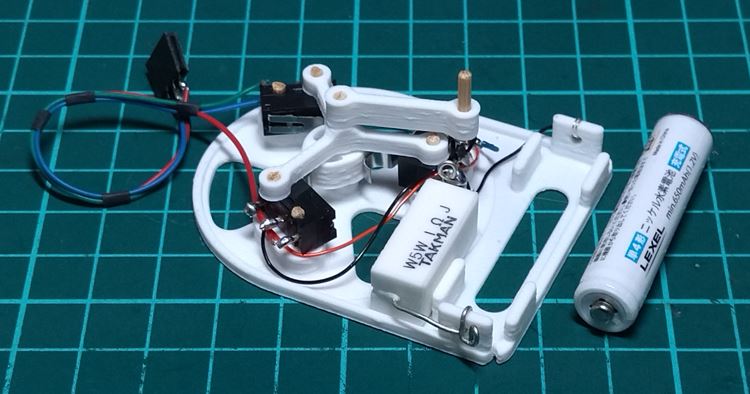

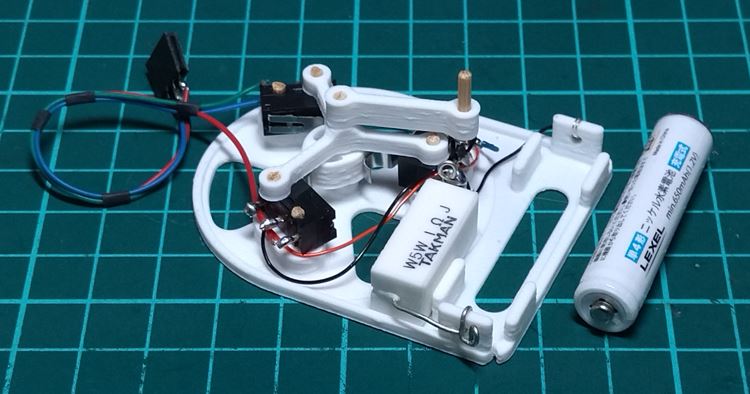

　C接点リミットスイッチを３つ使って構成しています。

3相ブラシレスモータを回す動画です。
　60度ステップの180度駆動型3相インバータになります。
https://x.com/shinichi_nin/status/1884987622189392331

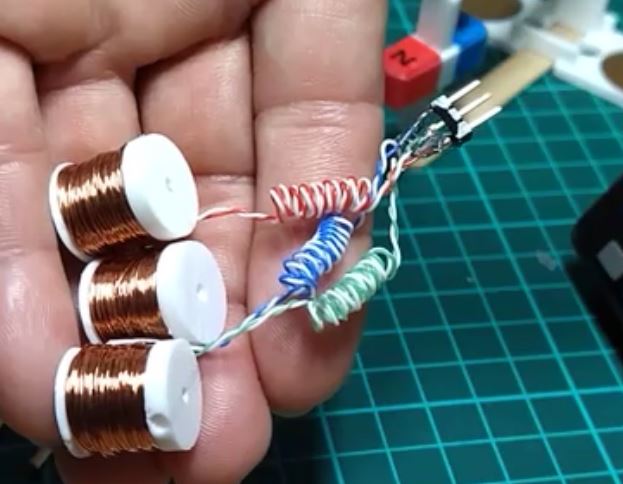

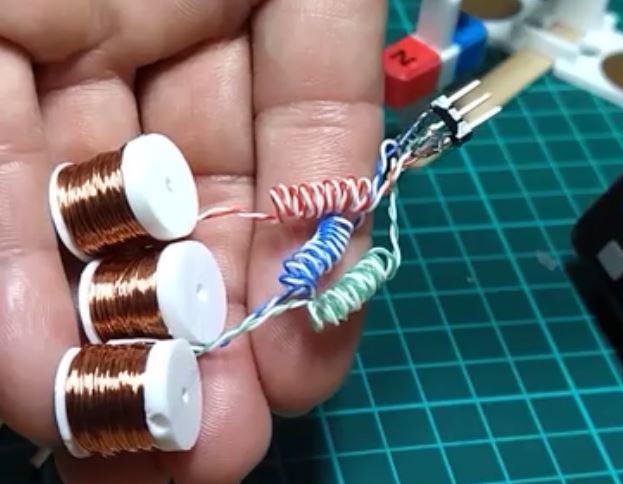

3相モータのコイル

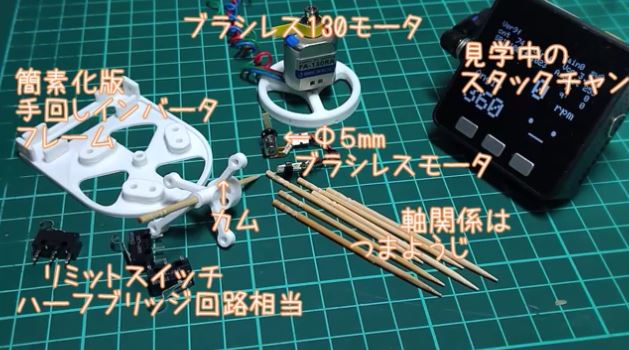

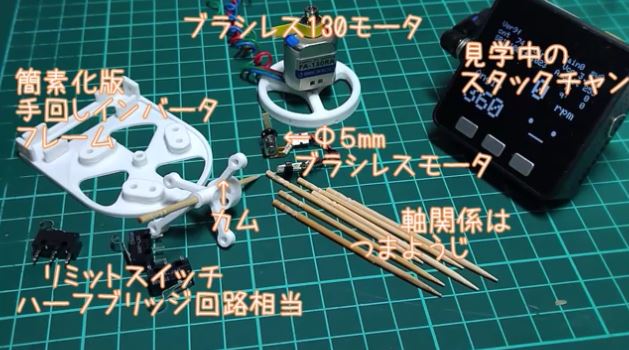

手回しインバータの材料等々

解説等々はこちら辺り周辺をご覧ください
https://n-shinichi.hatenablog.com/entry/2025/01/29/011329?_gl=13k15z4_gcl_au*NzAzNzI3NTM5LjE3MzI3MjEzMjg.

最初の写真、、、
M5Stackのスタックチャンはベクトル制御に備えて学習中です。
