はじめに

前回「04.STM32C011F4P6のプリント基板作製 (RFID2, DFPlayerMini)」 の続きです。

今回は、前回のプリント実装基板に各モジュールをつけ、3Dプリンター製の筐体に入れました。
これにて完成です。

電子工作初心者ですので、誤ったことを記載している可能性があります。
ご了承ください。

できたもの

動物の絵が描かれたメダルを動物型筐体にかざすと、動物の声が鳴るおもちゃです。

STM32C011F4P6とM5Stack Unit RFID2、DFPlayer miniを使って
読み取ったNTAG215に対応した音楽ファイルを再生します。

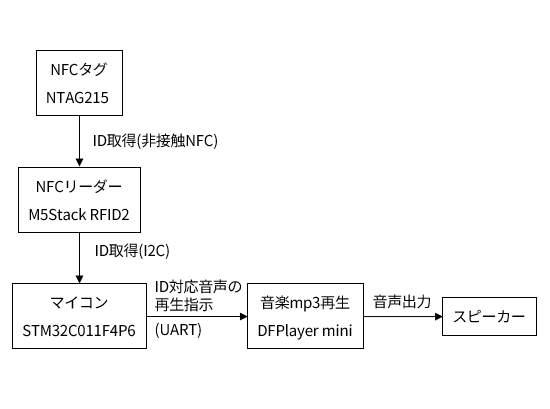

ブロック図

※部品, コード等は、過去の記事に記載しています。

参考リンク

使わせていただいた音源

効果音ラボ
　https://soundeffect-lab.info/sound/
Springin' Sound Stock
　https://www.springin.org/sound-stock/
東京ズーネット
　https://www.tokyo-zoo.net/
無料効果音で遊ぼう！
　https://taira-komori.net/

筐体設計

3Dモデル RFID2

M5Stack, Unit RFID2
　https://docs.m5stack.com/ja/unit/rfid2

Fusion360

Fusionフォーラム, ネコの耳のような形
　https://forums.autodesk.com/t5/fusion-ri-ben-yuforamu/nekono-ernoyouna-xing/td-p/6770793
Fusionフォーラム, インポートしたstlファイルのサイズ確認と縮小について
　https://forums.autodesk.com/t5/fusion-ri-ben-yuforamu/inpotoshitastlfairunosaizu-que-rento-suo-xiaonitsuite/m-p/8169185
Fusionフォーラム, 曲面に投影されたスケッチの押し出しができません
　https://forums.autodesk.com/t5/fusion-ri-ben-yuforamu/qu-mianni-tou-yingsaretasuketchino-yashi-chushigadekimasen/td-p/9994807

スナップ式フタ(スナップフィット)の形状

All3DP, 3D Printing Snap Fit Joints: How to Design & Print Them
　https://all3dp.com/2/3d-printing-snap-fit-design-simply-explained/

板ばね

極める！ ３Dプリント研究所, 3Dプリンタでバネを作ることはできるの？
　https://systemcreate-inc.co.jp/blog/3dprint/2025/02/26/spring/

ファイルの閉じ穴寸法

日本ファイル・バインダー協会, 閉じ穴の間隔
　http://www.j-fba.jp/tojiananokankaku/tojiana.html

コネクタ自作

電子うさぎ, コネクタの自作！電子工作の圧着工具と圧着方法
　https://電子うさぎ.com/archives/397
