爬虫類飼育用UVA、UVB測定器を作ってみた

爬虫類を飼育しているとUVBの量が気になりますよね。
でも製品を購入すると無茶苦茶高いです。
謎のメーカの物が15000円位で売ってますが、信用できるのか？
不安があったため、信頼できるセンサーで自作しました。

UVセンサー：QWIIC UV SENSOR AS7331　￥4672
I2C線：FLEXIBLE QWIIC CABLE - 500MM　￥467 無くてもよいです
ARDUINO NANO 互換機：DFRDUINO NANO ATMEGA328 EVAL BRD　￥1002
　　　　　　ARDUINOであれば、ほかの物でもOKだと思います
電源スイッチ：家に転がっていたもの
9V電池スナップ：エルパ(ELPA) 電池ボックス PP-006NH ￥198
液晶パネル：OLEDモジュール SSD1306　￥400円位
配線：家に転がっていたもの

Arduino Nano互換機 VIN：9V電池の＋　GRD：9V電池のマイナス（間にプッシュスイッチを入れています）
　　　　　　　　　　A4：SDA A5:SCL　+5V:AS7331の+ GRD:AS7331のGRD
Arduino Nano互換機とはQwiicカプラを使っているので、コネクタでつなぎました
配線でつなぐなら+3.3Vのほうが良いかも

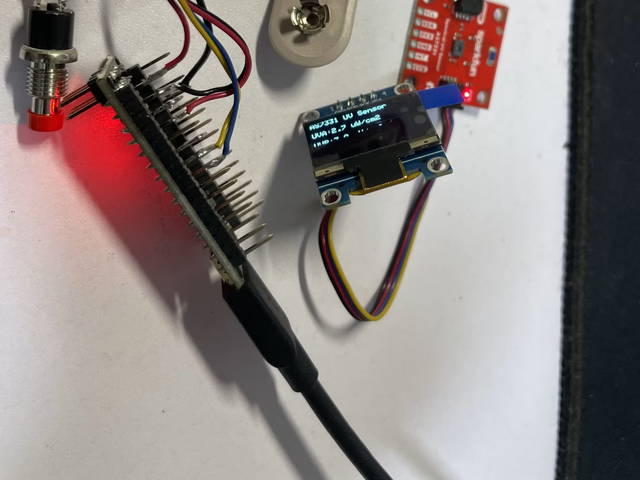

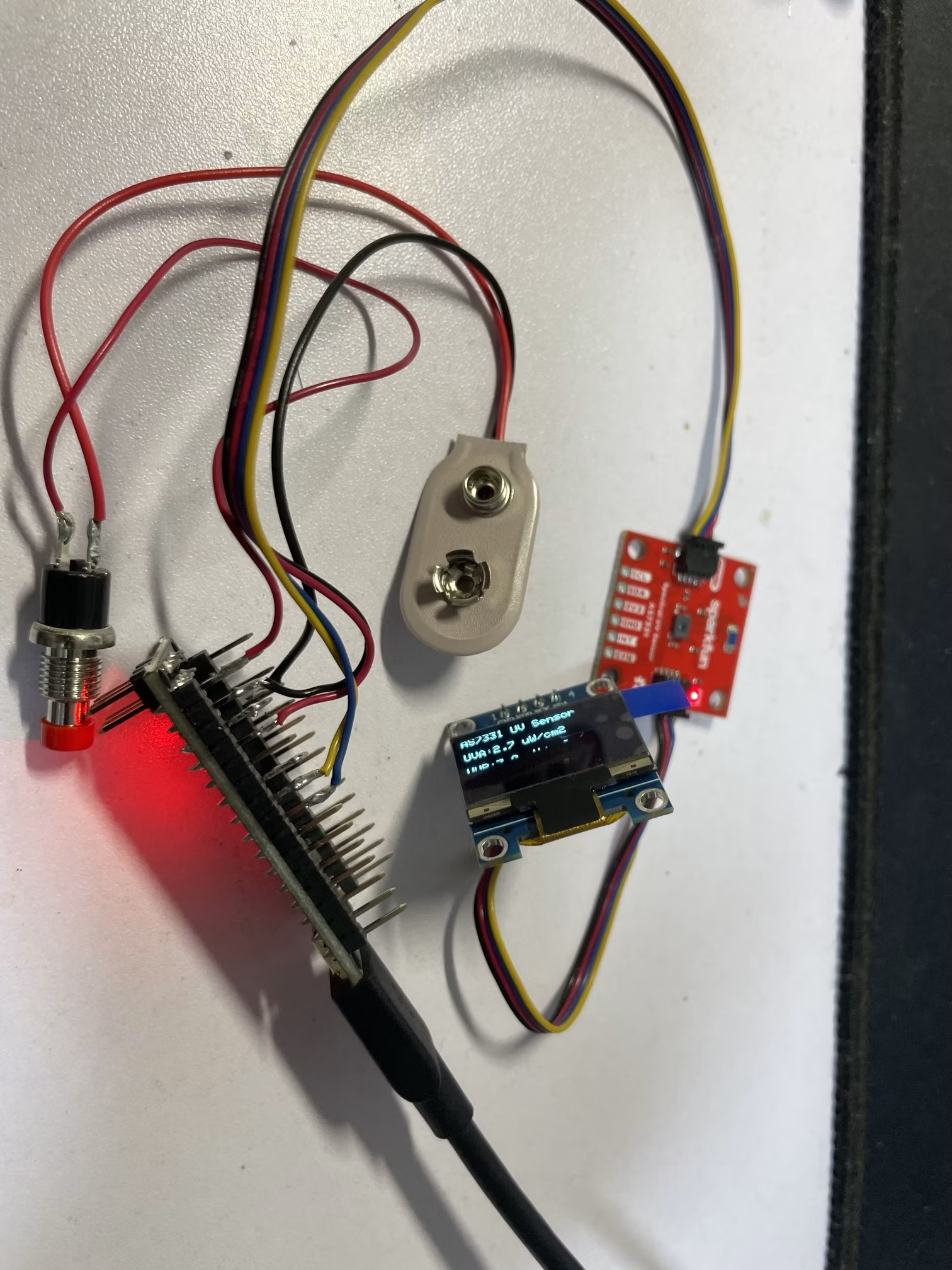

Arduino Nano互換機 →　AS7331 →　OLEDモジュールとつないでいます。
Qwiicの線を半分に切って、AS7331とOLEDモジュールに使用しました。
OLEDモジュール：赤線VDD 黒線GRD 黄線SCK 青線SDA

チャッピーに聞いて、ArduinoIDEを開き、必要なライブラリーをインストール
#include <Wire.h>
#include <SparkFun_AS7331.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

Wire.h （標準ライブラリ）
種類: Arduino標準ライブラリ（インストール不要）
役割: Arduinoと各種センサー・ディスプレイ間で行われるI2C通信を制御するための基本ライブラリです。特別な導入をしなくても、コードの先頭でインクルードするだけで使用できます。

SparkFun_AS7331.h
種類: サードパーティ製ライブラリ（ライブラリマネージャでインストール）
役割: 今回使用した紫外線センサー「AS7331」を制御するための専用ライブラリです。センサーの初期化、測定モードの切り替え（ワンショット測定）、UVA・UVB・UVCのデータ取得などを行います。
インストール: Arduino IDEのライブラリマネージャで「SparkFun AS7331」と検索してインストールします。

Adafruit_GFX.h
種類: サードパーティ製ライブラリ（ライブラリマネージャでインストール）
役割: Adafruit社が提供するグラフィック描画の共通基盤となるライブラリです。有機EL（OLED）ディスプレイなどの画面に対して、文字、図形、線などを描画するための共通の仕組みを提供します。
インストール: ライブラリマネージャで「Adafruit GFX Library」と検索してインストールします。

Adafruit_SSD1306.h
種類: サードパーティ製ライブラリ（ライブラリマネージャでインストール）
役割: 今回使用したOLEDディスプレイのコントローラーチップ「SSD1306」を制御するための専用ライブラリです。画面のクリアやカーソル位置の指定、文字サイズの変更などを行います（内部で上記の Adafruit_GFX を利用して動作します）。
インストール: ライブラリマネージャで「Adafruit SSD1306」と検索してインストールします。

※インストール時に「依存関係のある他のライブラリ（Adafruit BusIOなど）も一緒にインストールしますか？」と聞かれた場合は、すべて「はい（Install all）」を選択してください。

チャッピーに聞いたら、AS7331の出力はμW/cm2で出てくるらしい。信用してみる


#include <Wire.h>
#include <SparkFun_AS7331.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET    -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

SfeAS7331ArdI2C myUVSensor;

void setup() {
  Serial.begin(115200);
  Wire.begin();

  // ディスプレイの初期化
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    while(1);
  }
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);

  // 紫外線センサーの初期化
  if (myUVSensor.begin() == false) {
    Serial.println("Sensor failed to begin. Please check your wiring!");
    while (1);
  }

  // コマンド（ワンショット）モードの準備
  if (myUVSensor.prepareMeasurement(MEAS_MODE_CMD) == false) {
    Serial.println("Sensor did not get set properly.");
    while (1);
  }
}

void loop() {
  // 1. 測定開始コマンドを送信
  if (ksfTkErrOk != myUVSensor.setStartState(true)) {
    Serial.println("Error starting reading!");
  }

  // 2. 変換時間分だけ待機
  delay(2 + myUVSensor.getConversionTimeMillis());

  // 3. データを読み込む
  if (ksfTkErrOk != myUVSensor.readAllUV()) {
    Serial.println("Error reading UV.");
  }

  // 4. 値の取得
  float uva = myUVSensor.getUVA();
  float uvb = myUVSensor.getUVB();
  float uvc = myUVSensor.getUVC();

  // シリアルモニタ出力
  Serial.print("UVA: "); Serial.print(uva);
  Serial.print(" | UVB: "); Serial.print(uvb);
  Serial.print(" | UVC: "); Serial.println(uvc);

  // ディスプレイ表示
  display.clearDisplay();

  // タイトル (文字サイズ1)
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println("AS7331 UV Sensor");

  // UVA表示 (文字サイズ1でコンパクトに、または大きめに調整)
  display.setCursor(0, 16);
  display.print("UVA:");
  display.print(uva, 1);
  display.println(" uW/cm2");

  // UVB表示
  display.setCursor(0, 32);
  display.print("UVB:");
  display.print(uvb, 1);
  display.println(" uW/cm2");

  // UVC表示
  display.setCursor(0, 48);
  display.print("UVC:");
  display.print(uvc, 1);
  display.println(" uW/cm2");

  display.display();

  delay(1000);
}

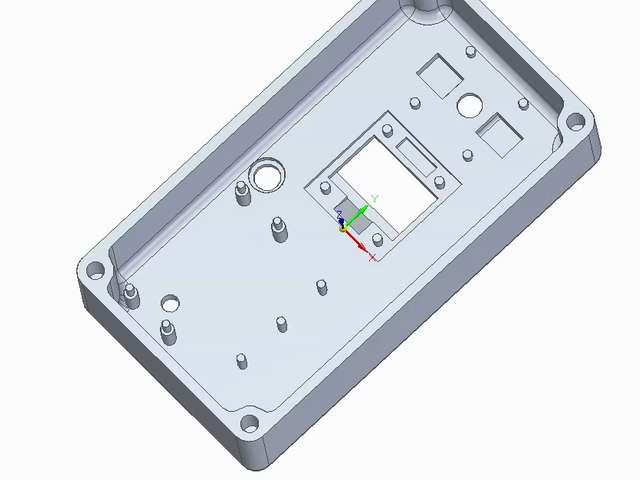

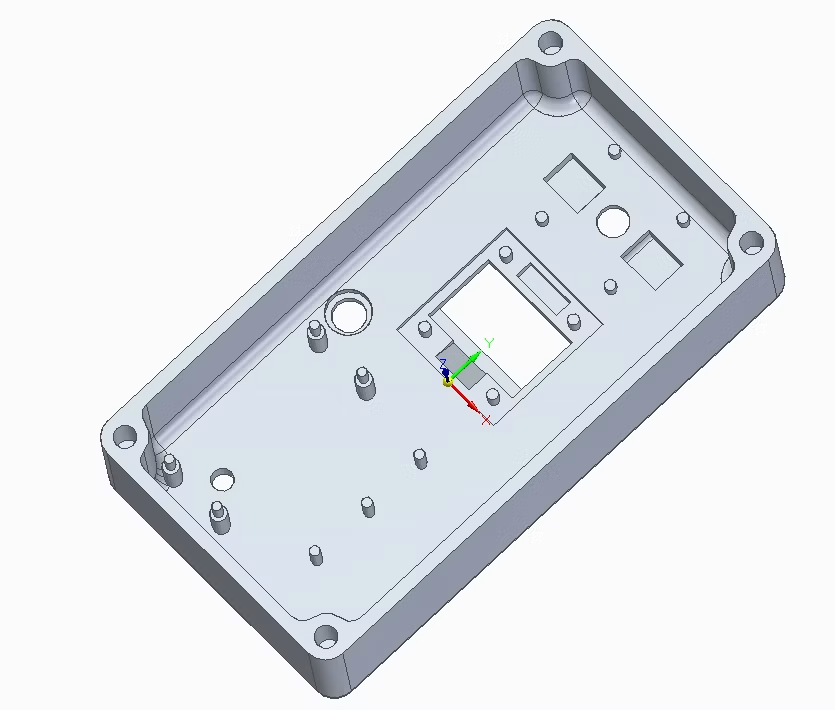

このままだと使いづらいので、ケースを設計

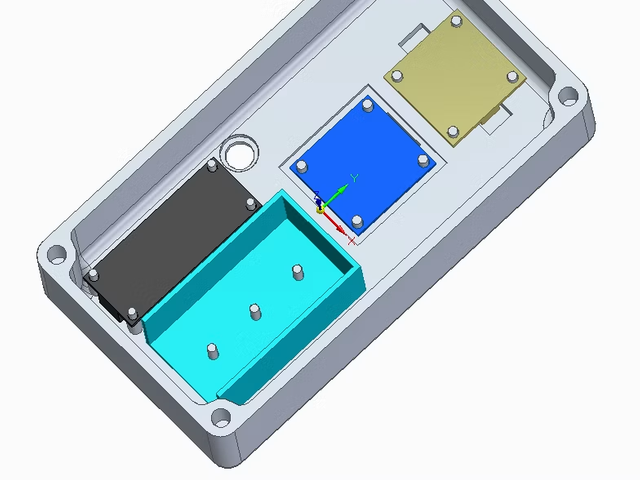

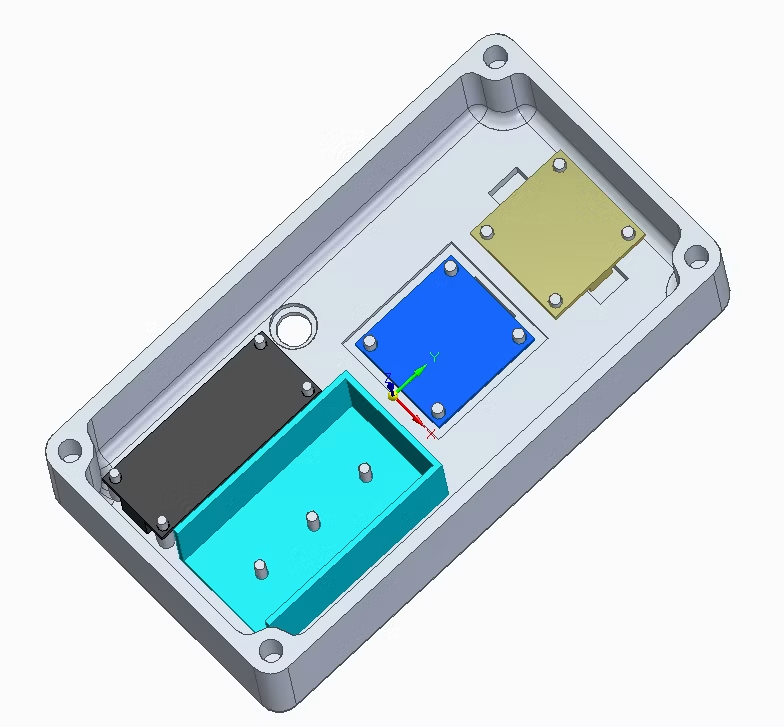

なんとなく部品の寸法を計測して、干渉部分はにげつつ

3Dプリンタで造形

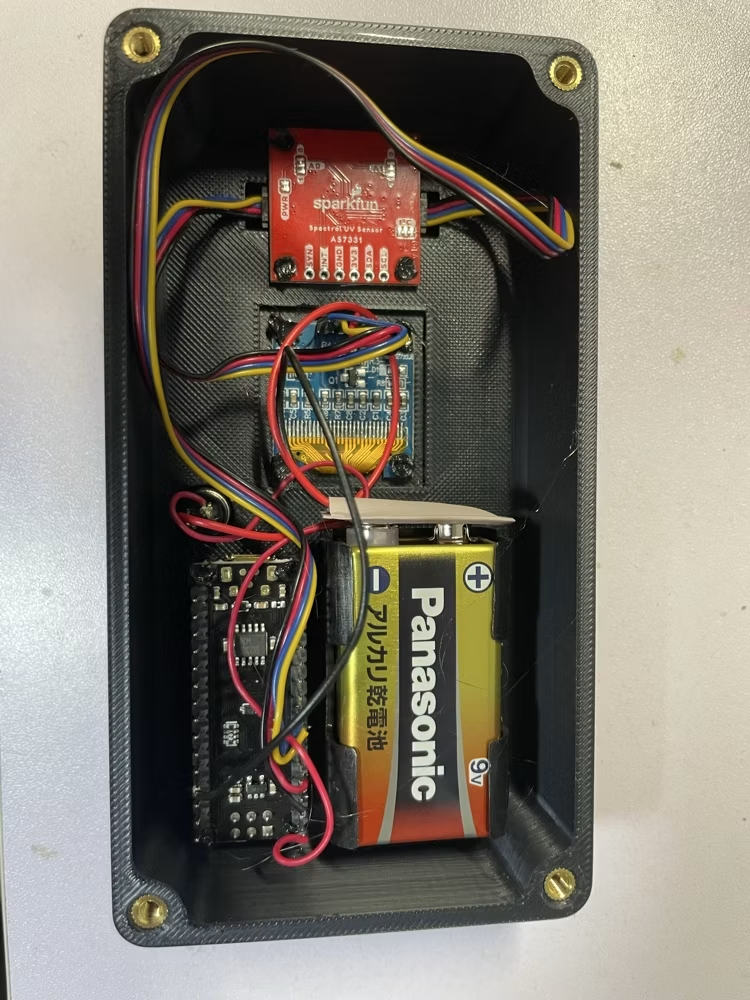

造形の写真撮り忘れたので、いきなり組立状態

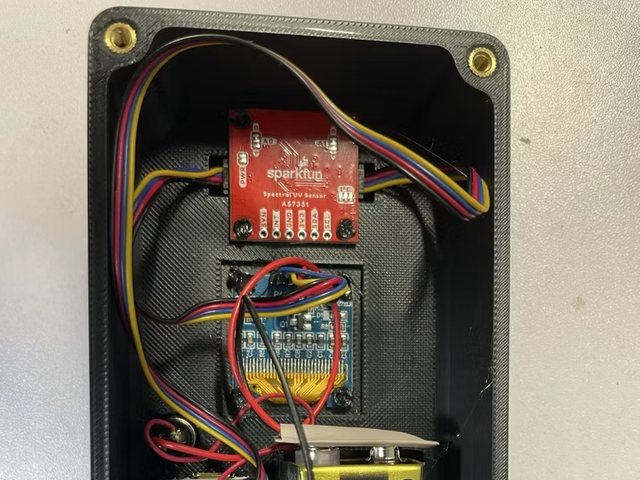

基盤の固定は樹脂を溶かしてカシメました。

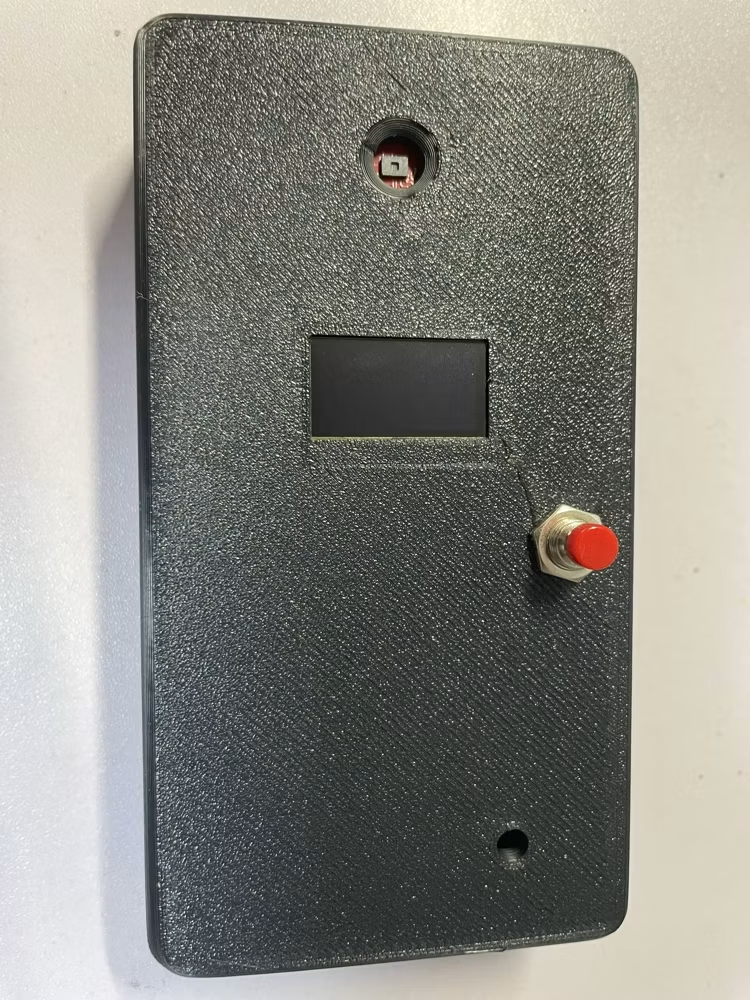

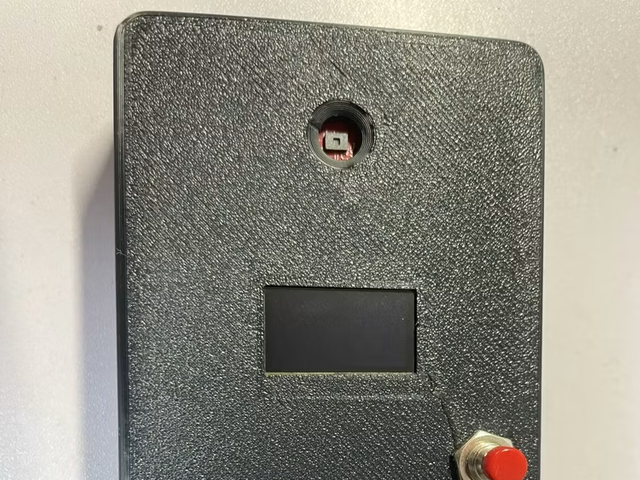

蓋を閉じて完成！

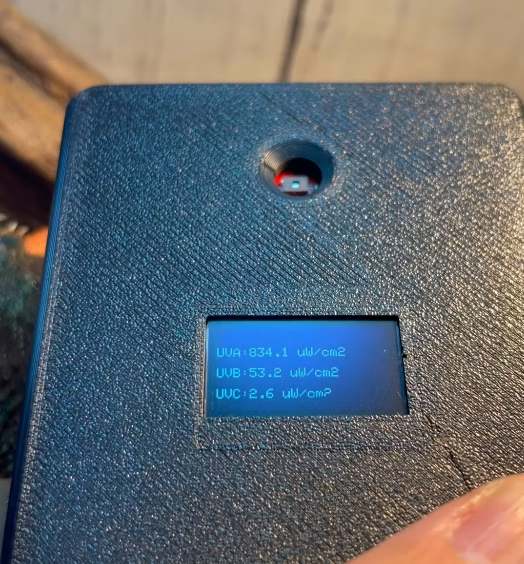

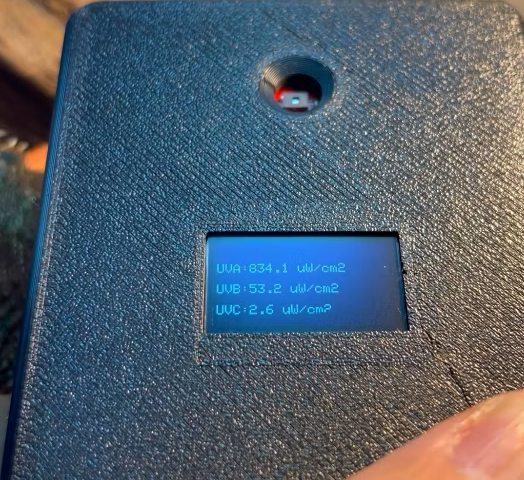

うちのフトアゴちゃんに嫌な顔されながら計測してみました
半年使用したビバリアのスパイラルUVB デザート 26Wで53μW/cm2でした
本日、8/1のAM9:00 晴れ（薄雲あり）で100μW/cm2でしたので、少し少ないのかな？
OLEDモジュールのちらつきでうまく撮れませんでした。（目視ではちらつきはわからないです）
