トースターを改造したロティサリーグリル「ぷちはっく ROASTER」

トースターを改造したロティサリーグリル「ぷちはっく ROASTER」

制作の背景

引っ越しに伴って不要になったトースター。捨てるのも忍びないけど中古で売るのも難しいような。
ということでロティサリーグリルに改造してみました。

必要なもの

今回はAliexpressで揃えました。

配線図

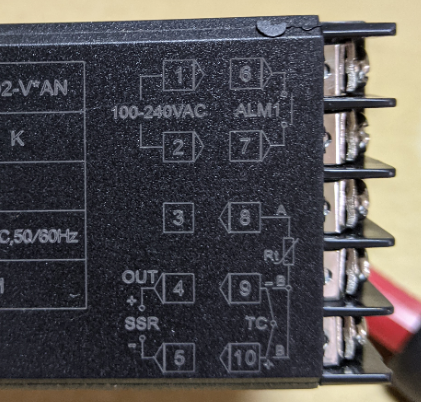

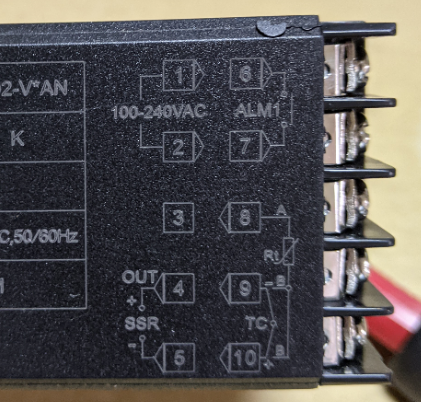

PIDコントローラ側面に書いてある図の通りに作ります。

  • 1-2にAC100Vを接続
  • 4-5にSSR(リレー)を接続
  • 9-10にセンサーを接続
    キャプションを入力できます

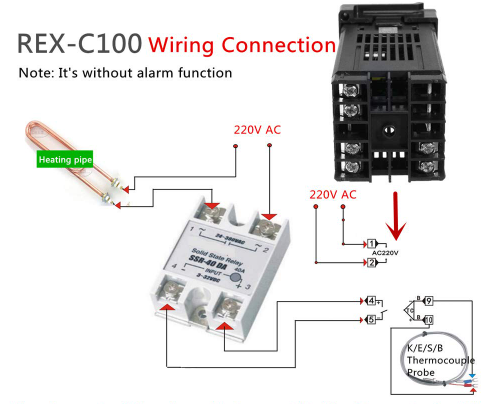

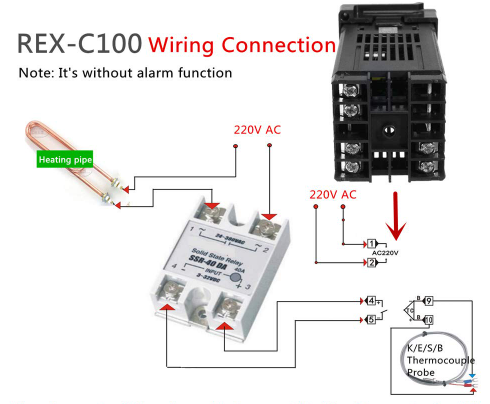

配線図は下記の通り。220V ACは100V ACと読み替えればOKです。
キャプションを入力できます

制作

写真で紹介していきます。

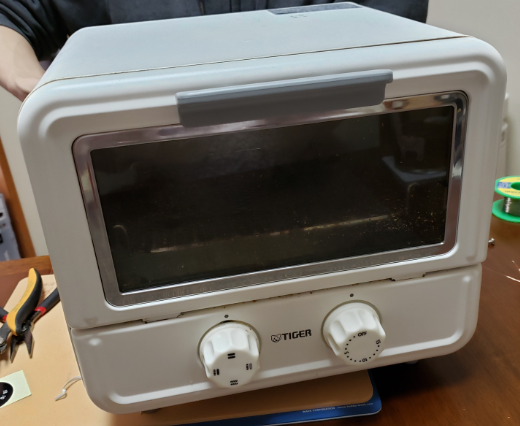

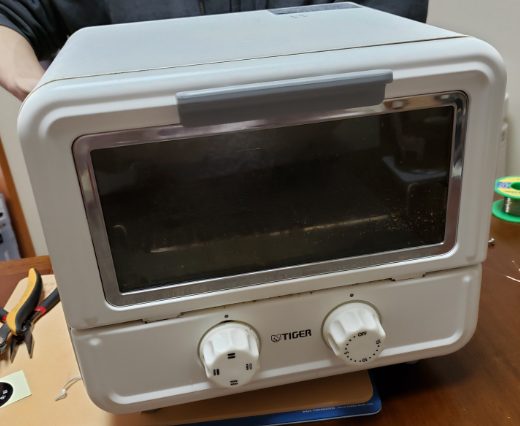

改造前のトースター

外装を開けて、ヒューズやツマミなどを取り外します。必要なのは上段のヒーターだけです。

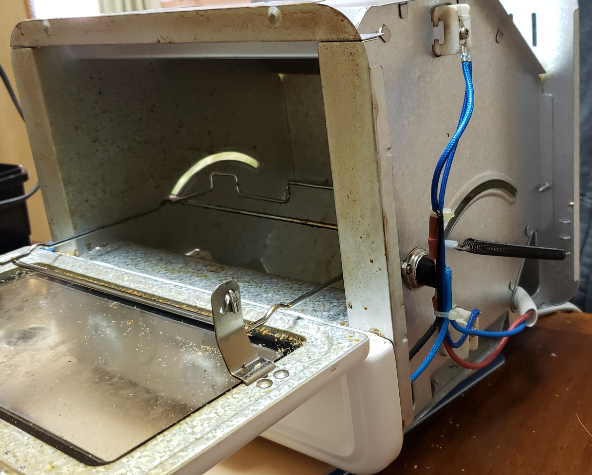

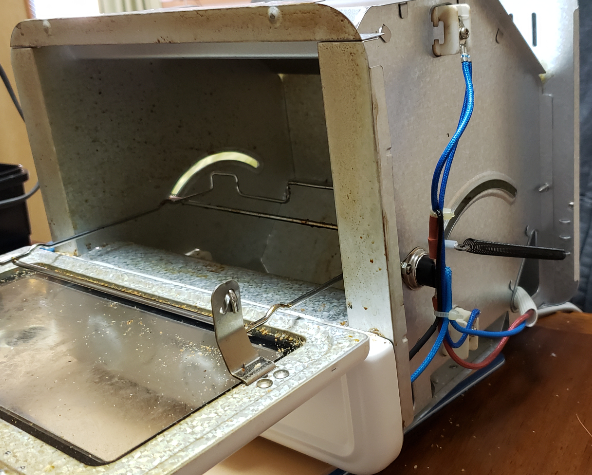

外装を開けたところ

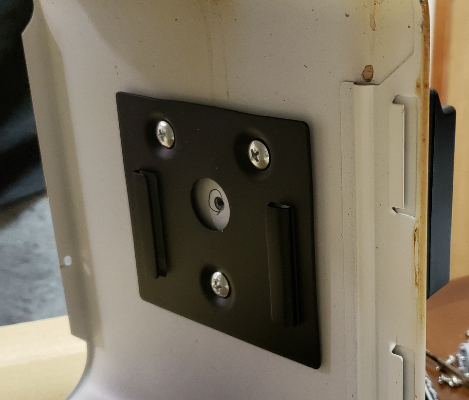

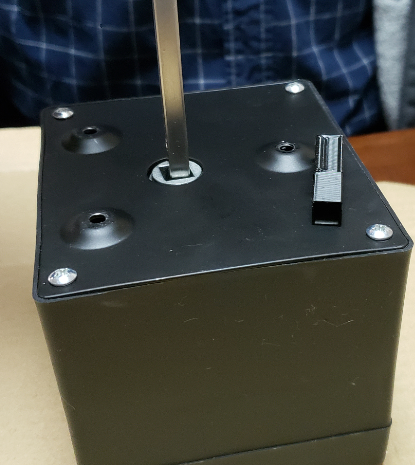

筐体側面に回転機構を取り付けます。穴位置は現物合わせ。

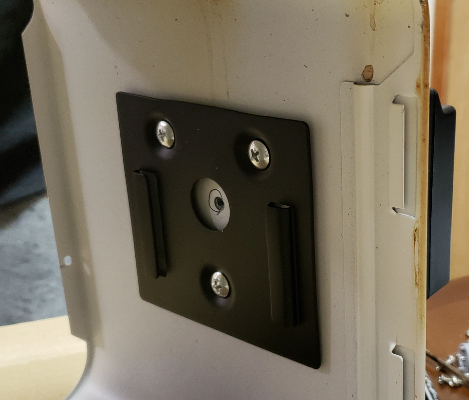

回転機構の取り付け

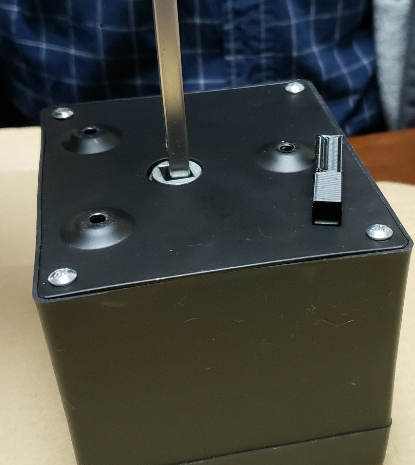

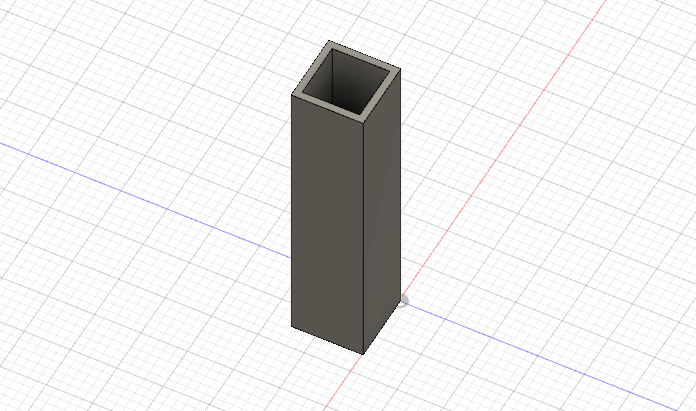

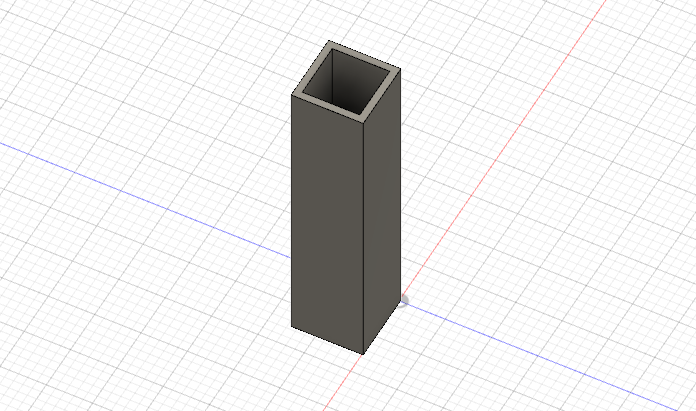

回転機構の穴は8mm角、軸は6mm角なので、3Dプリンタで変換用のアダプタを作ります。
キャプションを入力できます

変換用のアダプタ

側面にリレーとPIDコントローラを貼り付けて完成。

ロゴの制作

「ぷちはこ TOASTER」をもじって命名。
ロゴは例によってローソンでシール印刷して本体に貼りました。
キャプションを入力できます

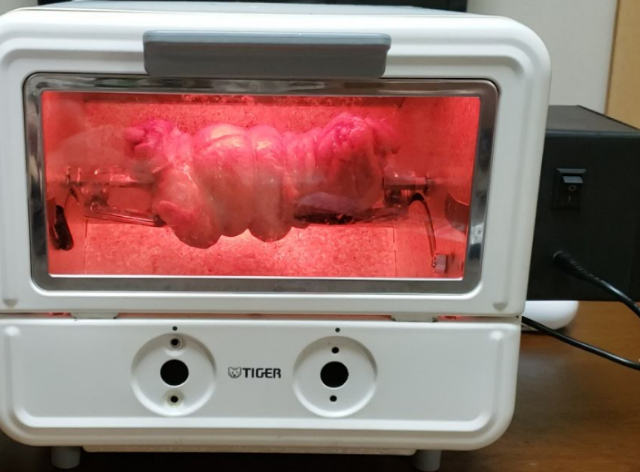

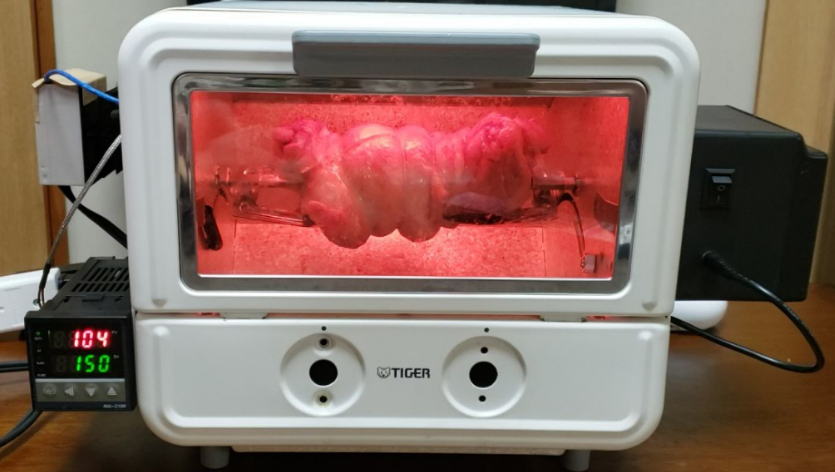

実際に使ってみた様子

キャプションを入力できます

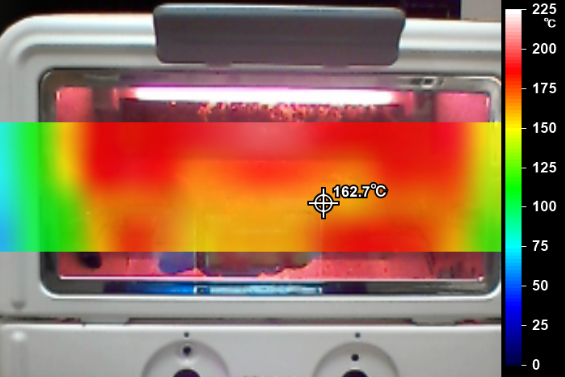

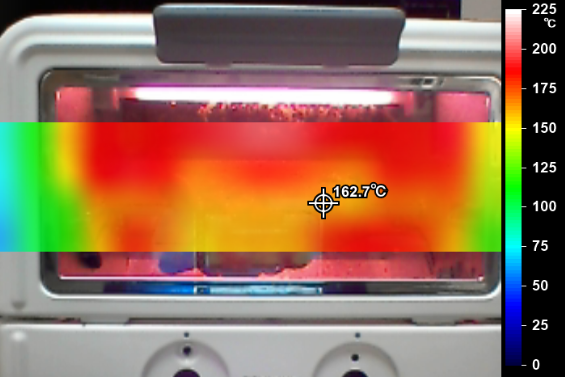

サーモグラフィで見たところ

焼き上がり

ぱりうま!
