防災用ゲルマニウムラジオ「ラジカン」

防災用ゲルマニウムラジオ「ラジカン」

制作の背景

防災グッズとして、電源の不要なラジオを制作しました。
2月13日に大きな地震もあったので、防災意識が高まってる方は参考にしてみてください。

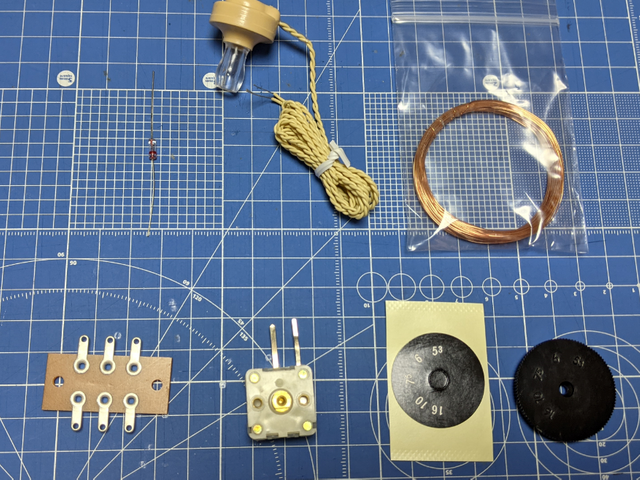

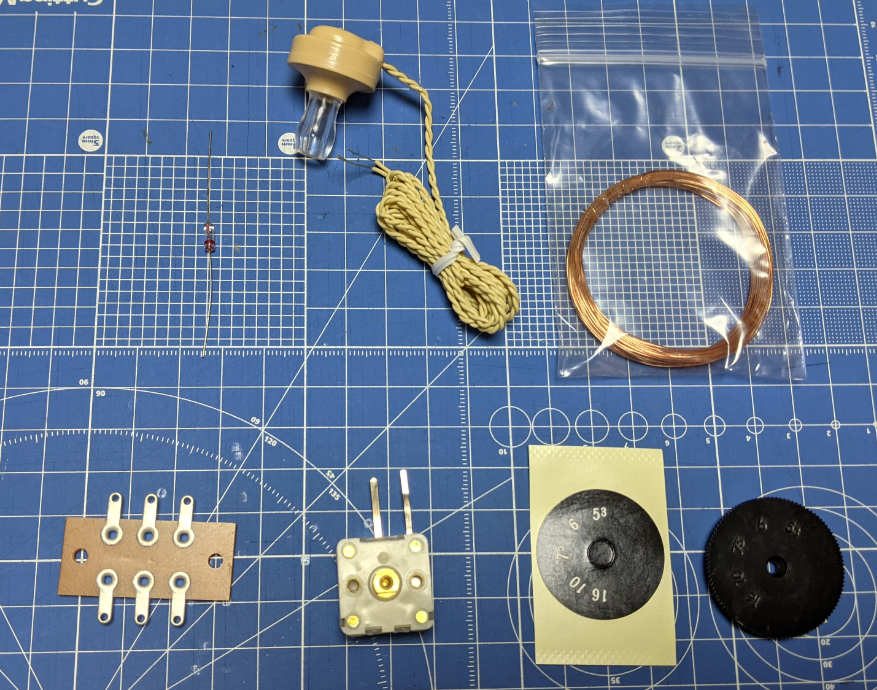

ゲルマニウムラジオキット

ゲルマニウムラジオのキットは色々出ているのですが、
今回はシャンテック電子さんのK-002 ゲルマニウムラジオ基本キットを使いました。
キットにはラグ板は含まれていないので、秋月電子さんにて購入しました。
キャプションを入力できます

コイルを作る

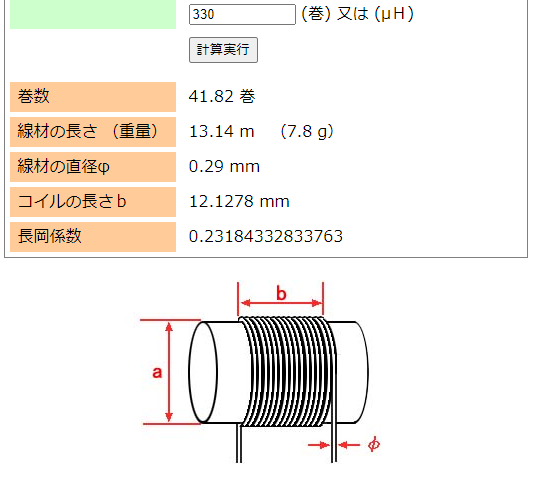

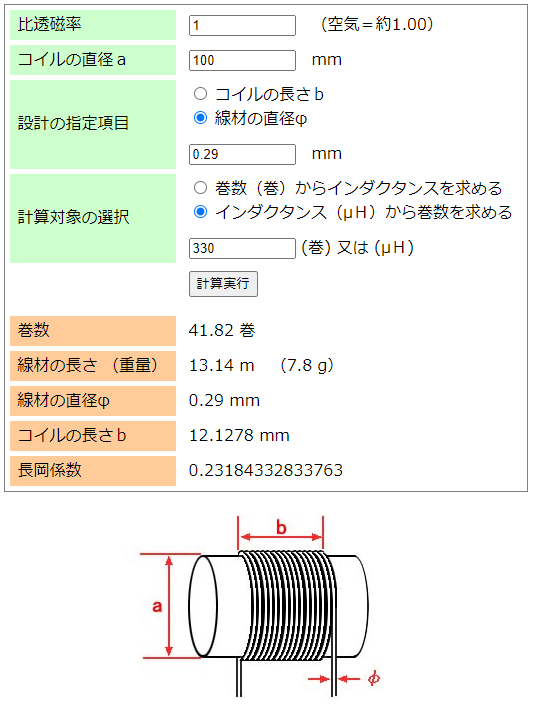

ゲルマラジオの試作工房さんにてコイルの長さを計算しました。
キャプションを入力できます

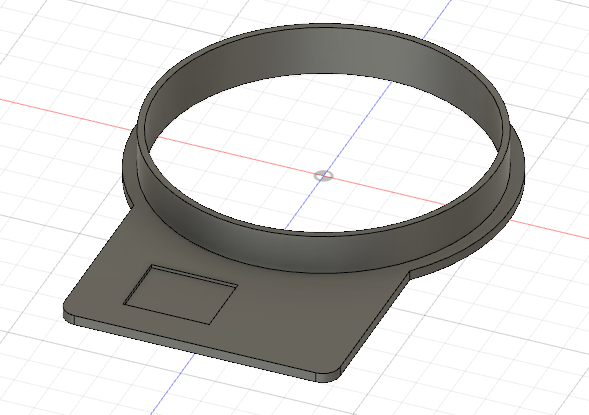

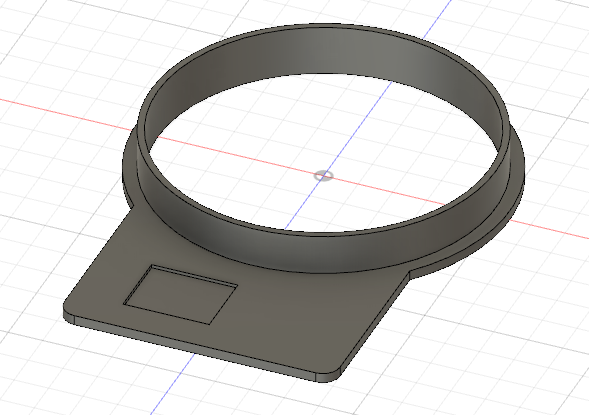

3Dプリンタで筐体を設計しました。
キャプションを入力できます

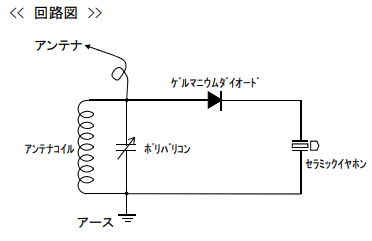

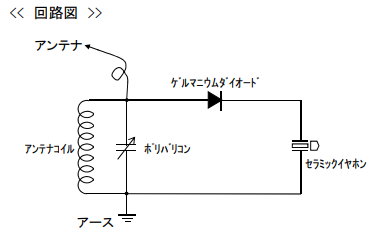

回路図

回路図は取扱説明書のものです。

  • ダイオード: 1N60
  • ポリバリコン: CBM-103B 最大容量266pF
  • アンテナコイル: 0.29㎜径15mで330uF
    キャプションを入力できます

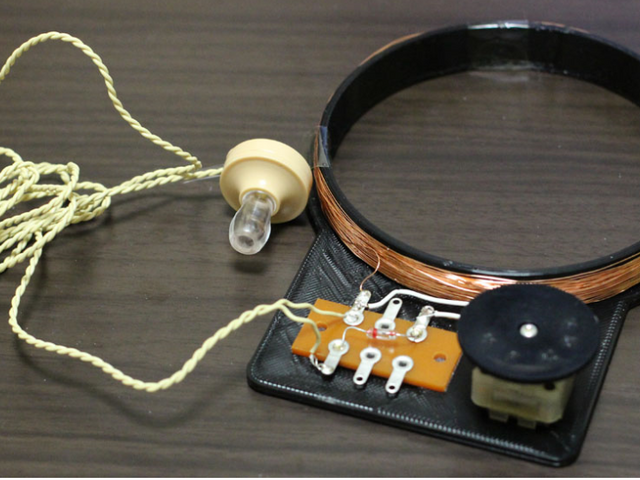

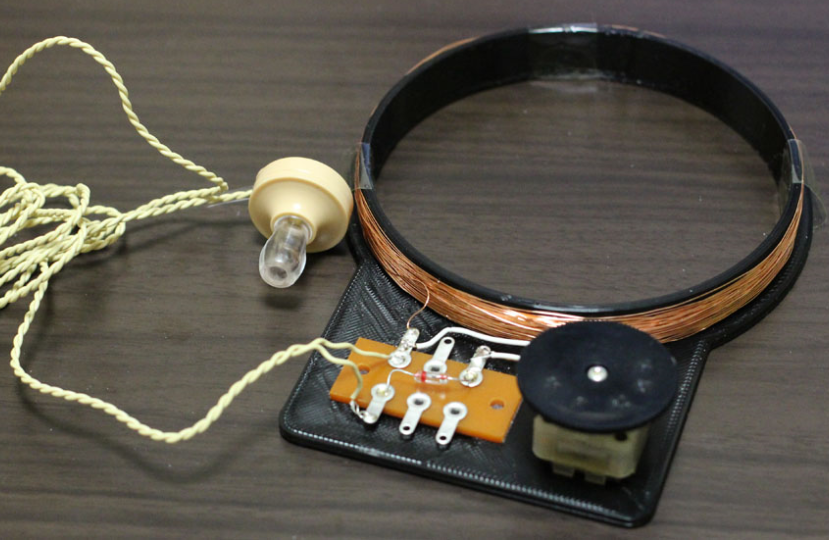

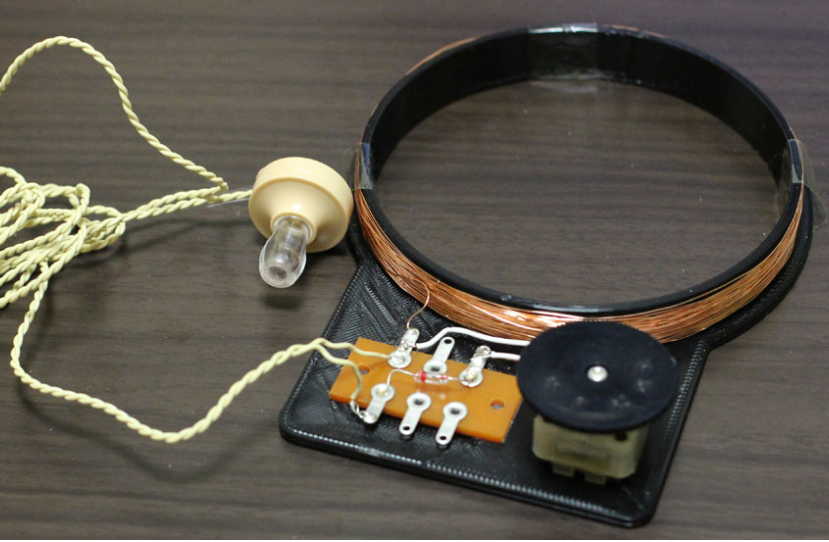

保管ケースに入れて完成

一通り組み立てました。イヤホンからわずかに音が聞こえました。実用度合いは、ギリギリかなぁ…。
キャプションを入力できます

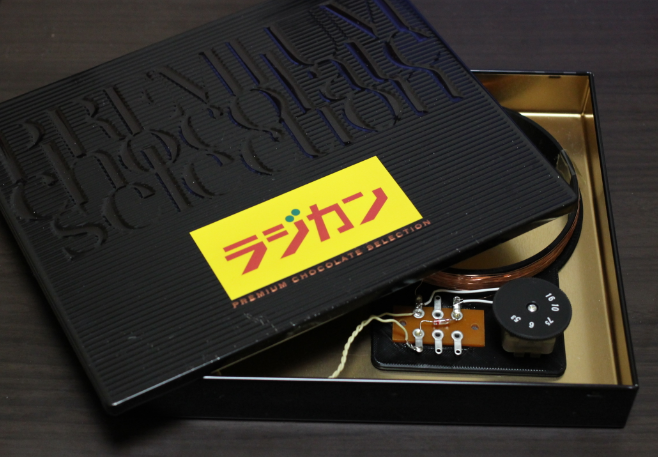

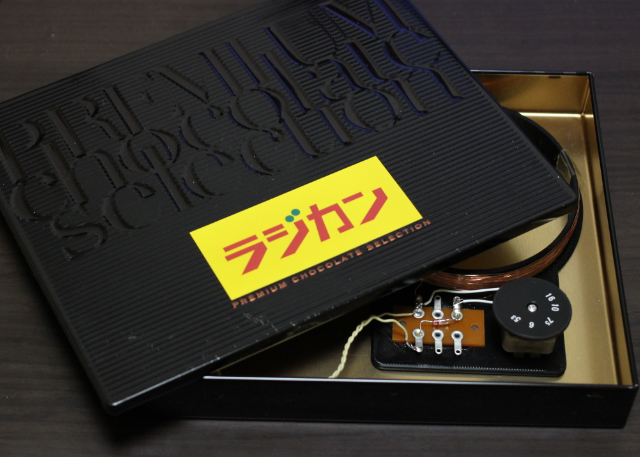

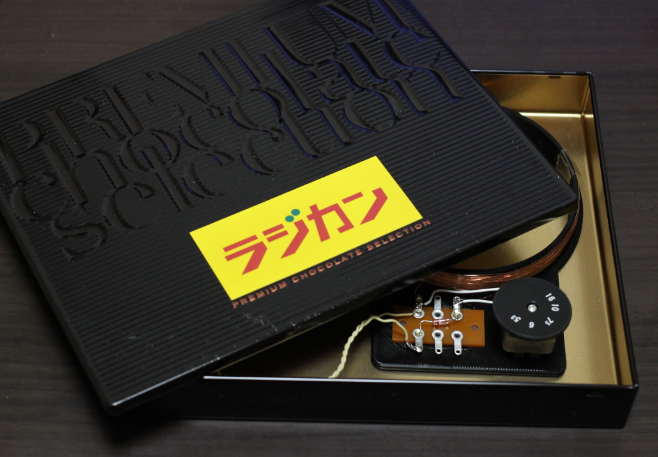

缶に入れて「ラジカン」のシールを貼りました。
キャプションを入力できます
