ホットプレートを改造したリフロー装置

yone2 2021年02月18日に作成  (2021年02月28日に更新)
ホットプレートを改造したリフロー装置

制作の背景

自宅でリフローをしたいということで「なるべく簡単に」ホットプレートを改造したリフロー装置を作ってみました。

用意するもの

制作

まずは超低温/超高温計測デジタル温度計・キットを組み立てます。

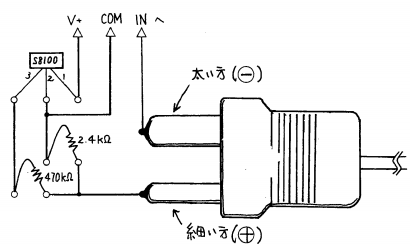

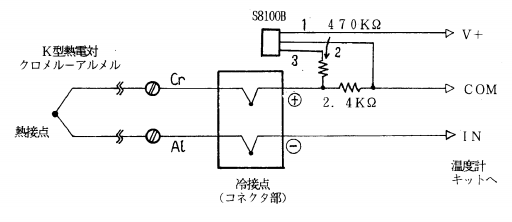

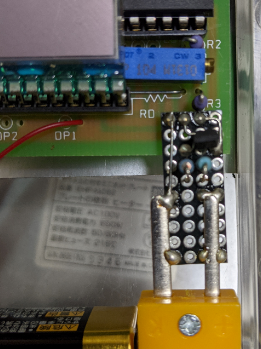

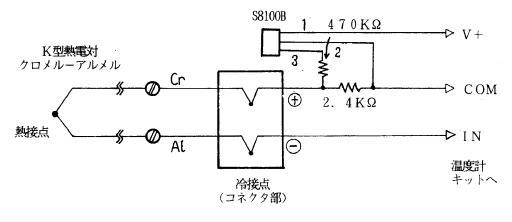

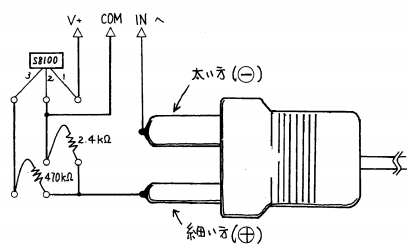

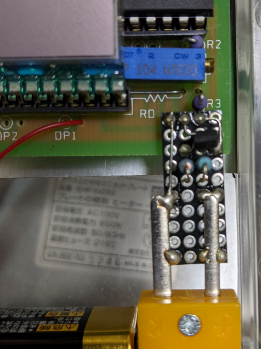

熱電対の接続部分は小基板を追加しました。

キャプションを入力できます

キャプションを入力できます

キャプションを入力できます

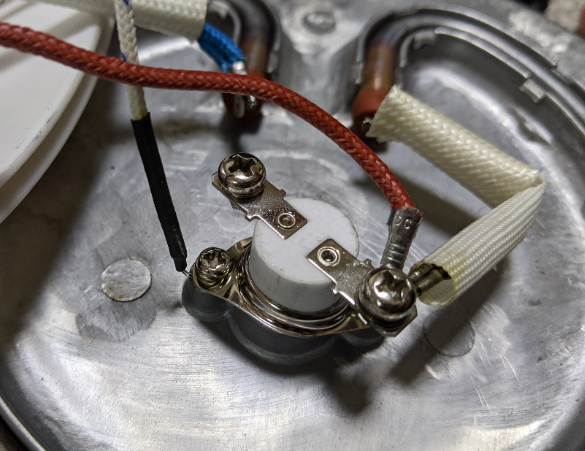

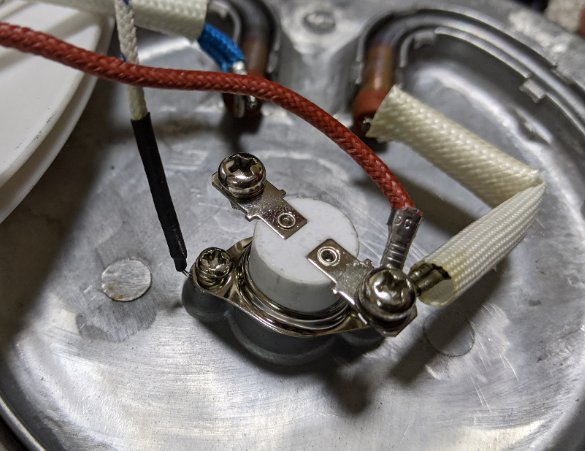

続いて、ホットプレートを分解し、下記の2点の改造を行います。

  • サーモスタット部分をバイパスする:サーモスタットの両側の配線を片方にまとめます。
  • 熱電対を取り付ける:サーモスタットを取り付けている部分に熱電対を取り付けます。
    キャプションを入力できます

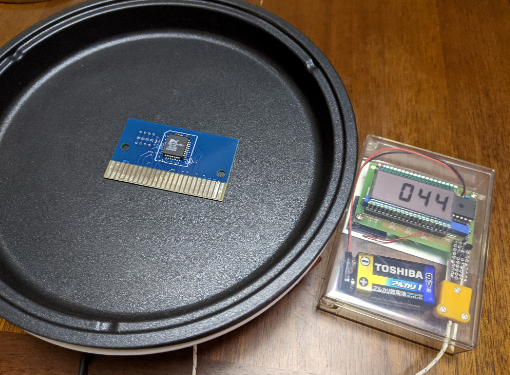

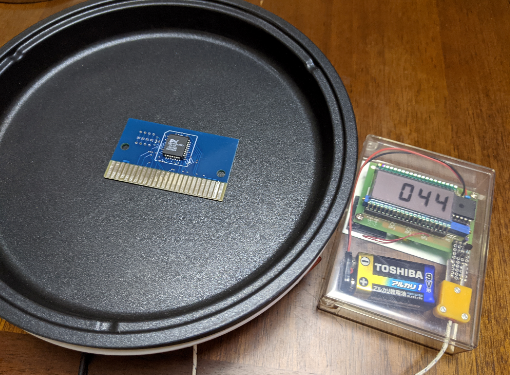

完成

基板にペースト半田を塗布し、部品を載せ、ホットプレートに置いたらホットプレートの電源を入れます。
温度を見つつ、半田が溶けたら電源をOFFすればOKです。
キャプションを入力できます
