デモ動画

部品

使用するハードウェアを次に示します。

使用するソフトウェアを次に示します。

設計図

「だれがとったの」は、誰かがテーブルに置いたお菓子を取ると、テキストにより取られたことを示す「Someone Take it!」とその時のキャプチャ画像を液晶モジュールに表示します。お菓子を元に戻すと、テキストにより戻されたことを示す「Found Snack!」とその時のキャプチャ画像を液晶モジュールに表示します。

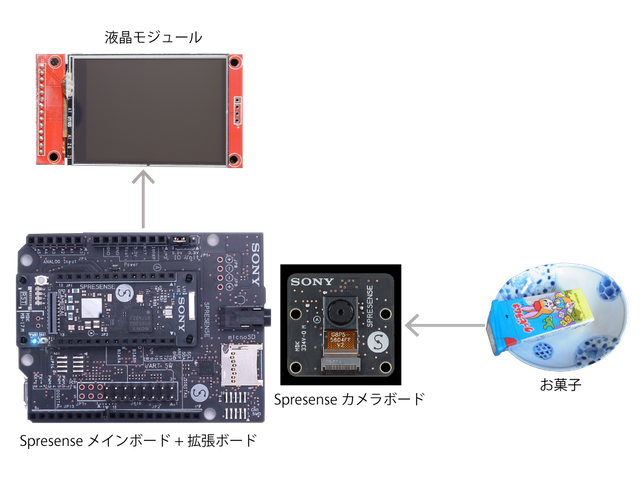

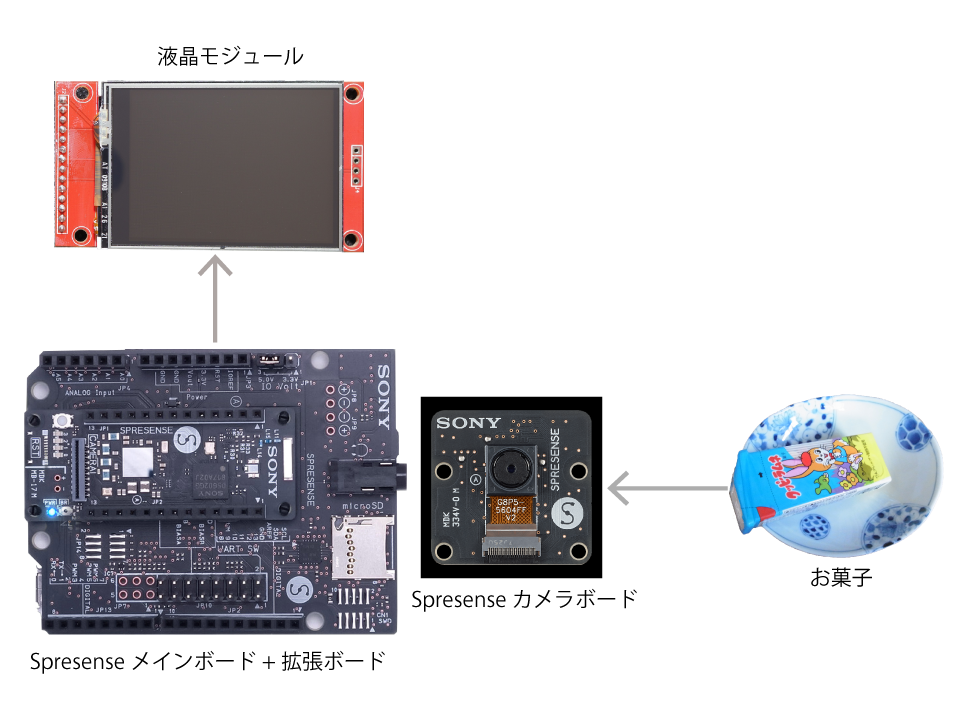

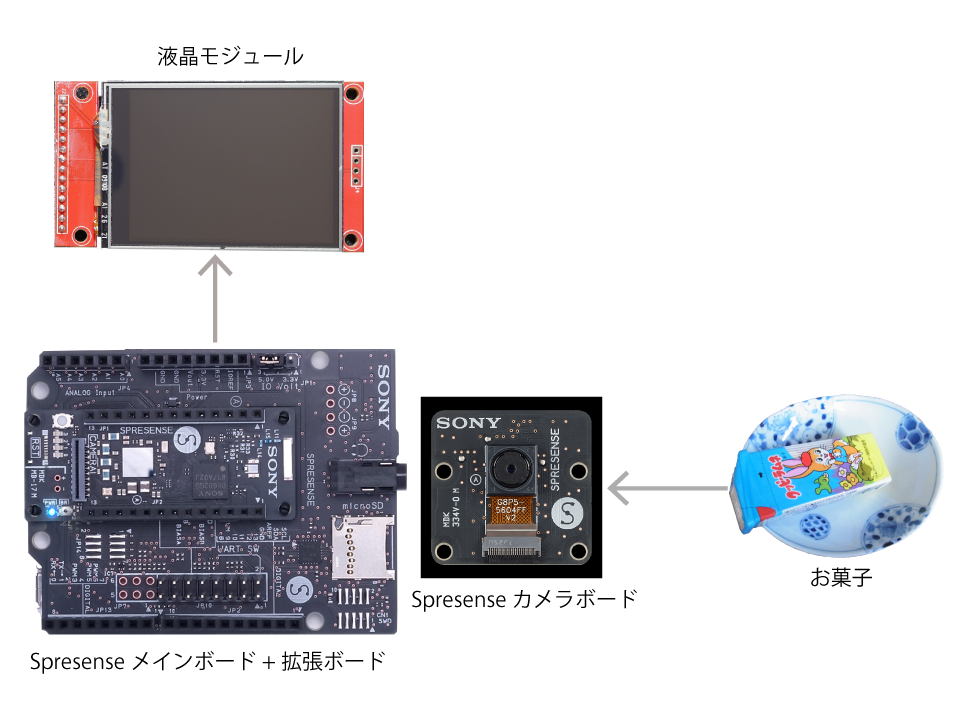

「だれがとったの」は、次に示すハードウェアにより構成されます。

「だれがとったの」は、次のようにして開発しました。

• Spresenseメインボード上で動作するプログラムはArduino IDEを使って開発します。
• Spresenseカメラボードで取得した画像から、物体検出モデルを使って取られたお菓子を判断し、Spresense拡張ボードに接続された液晶モジュールに、取られたこととその時のキャプチャ画像を表示します。
• お菓子を検出する物体検出モデルはEdge Impulseを使って作成し、作成した物体検出モデルをArduino IDEで読み込める形式で出力し、作成したプログラムに埋め込みます。

接続図

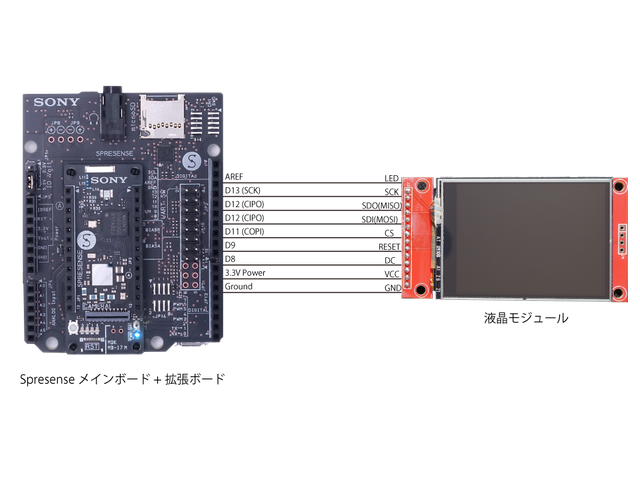

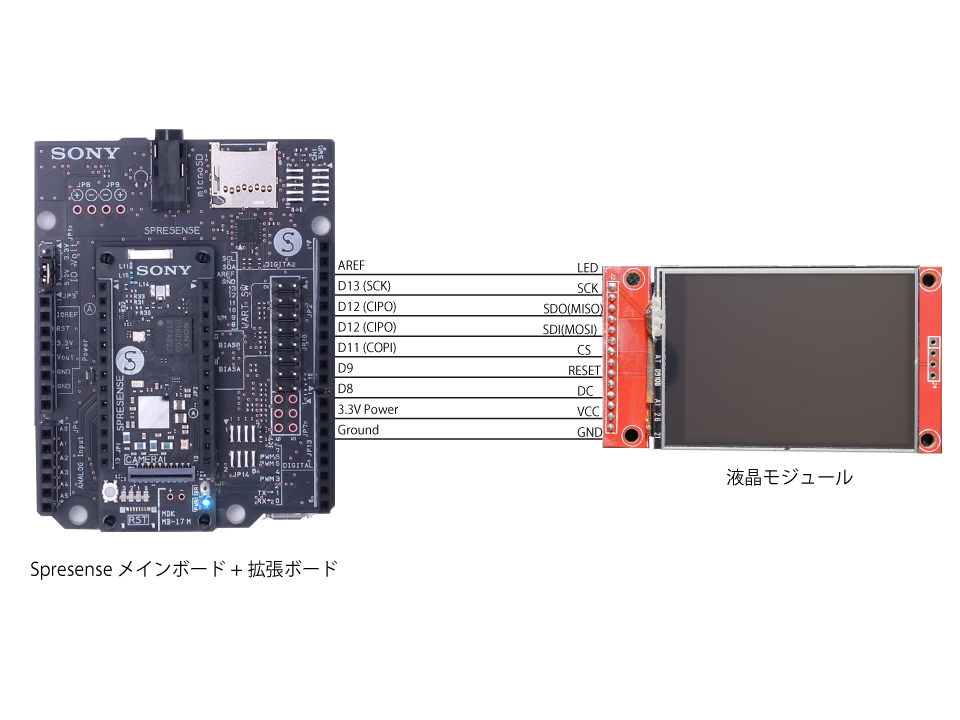

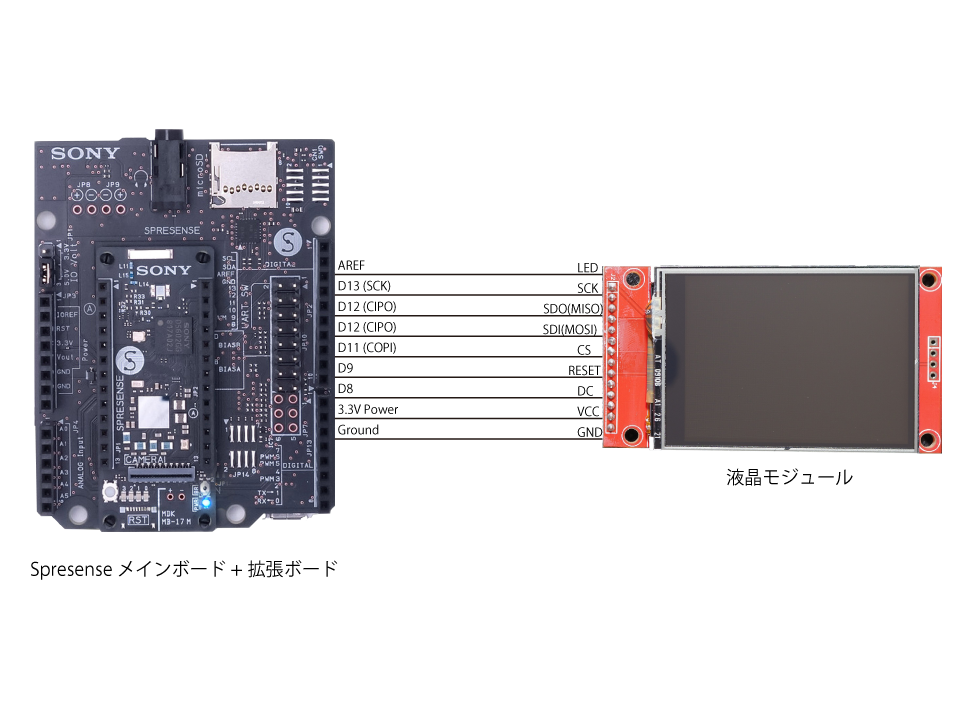

Spresenseメインボード を実装したSpresense拡張ボードに、SPIインタフェースを持つ液晶モジュールを次のように接続します。

ハードウェア

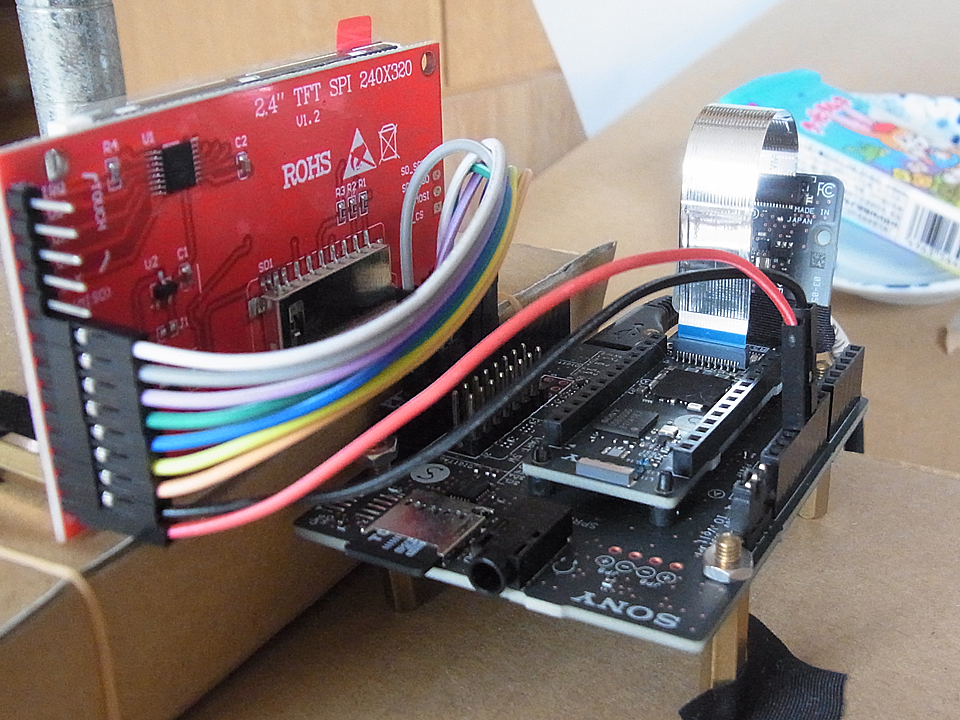

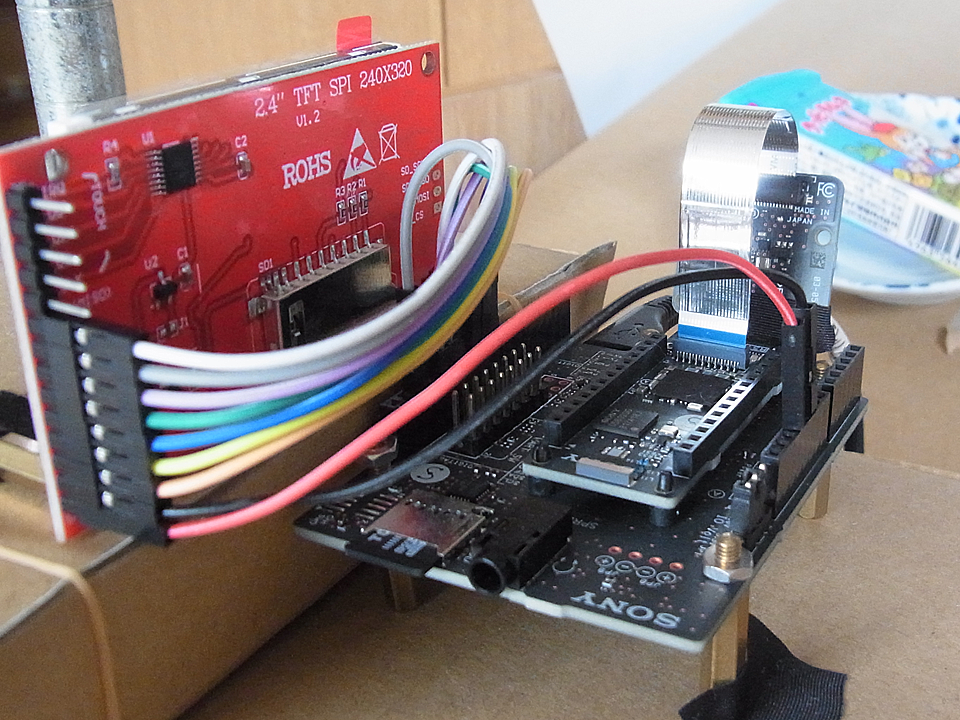

液晶モジュールの背面からSpresense拡張ボードにSPIインタフェースにより接続します。Spresenseメインボードに接続されたSpresenseカメラボードは、お菓子を撮影します。

Edge ImpulseによるエッジAI

Edge Impulseのアカウントを作成してSpresense を接続し、学習データを取得します。物体検出モデルを作成して、作成した物体検出モデルをArduino用としてDeployします。

学習データ取得

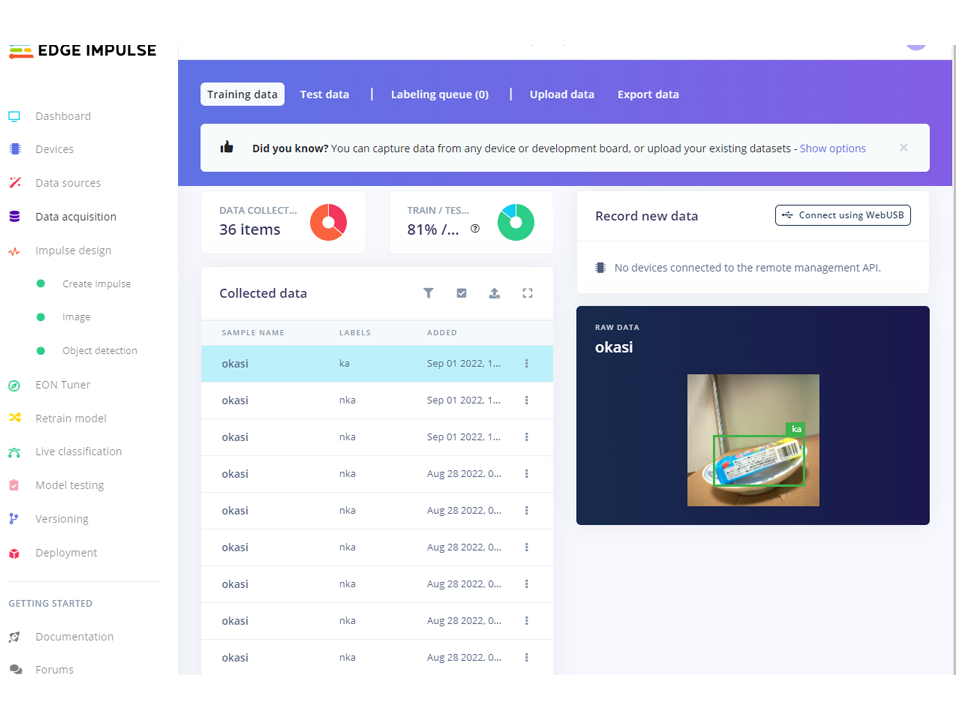

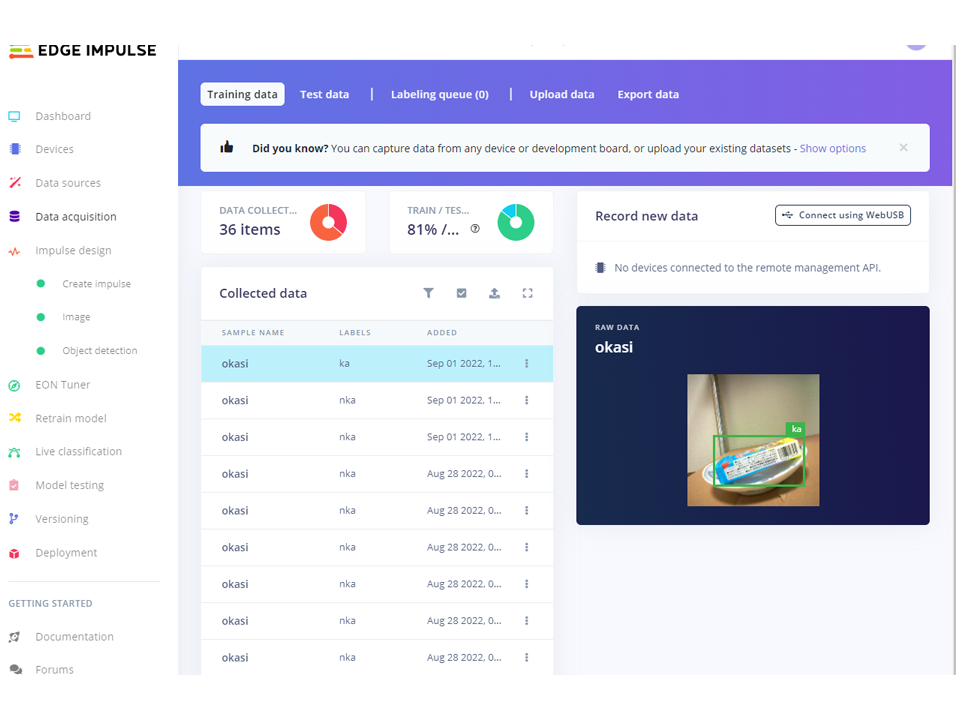

Spresenseのカメラ画像から学習データを取得します。

特徴抽出

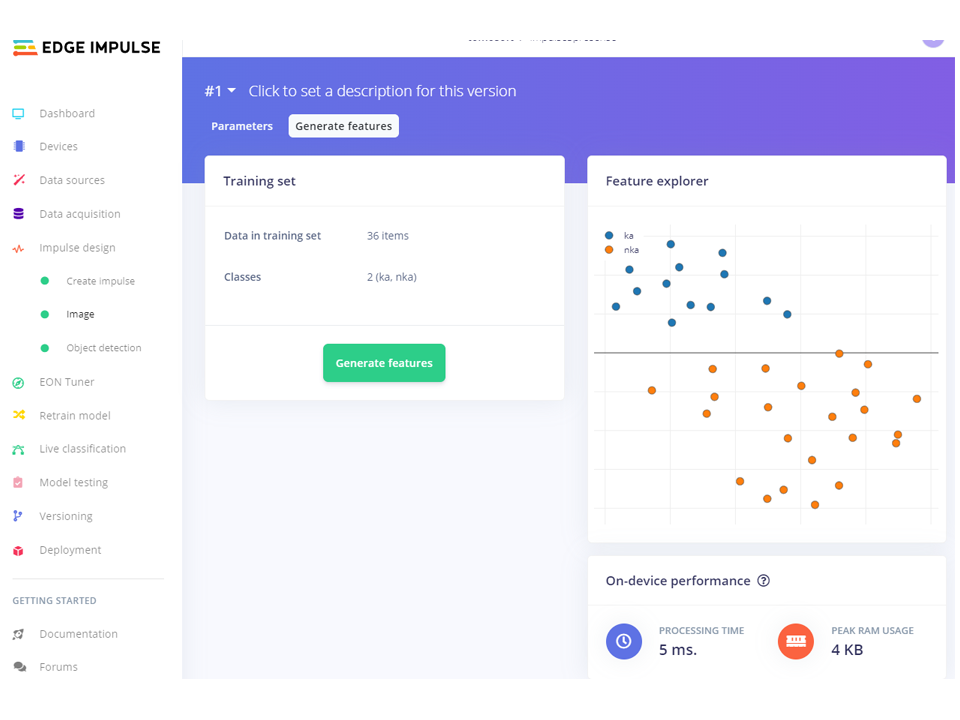

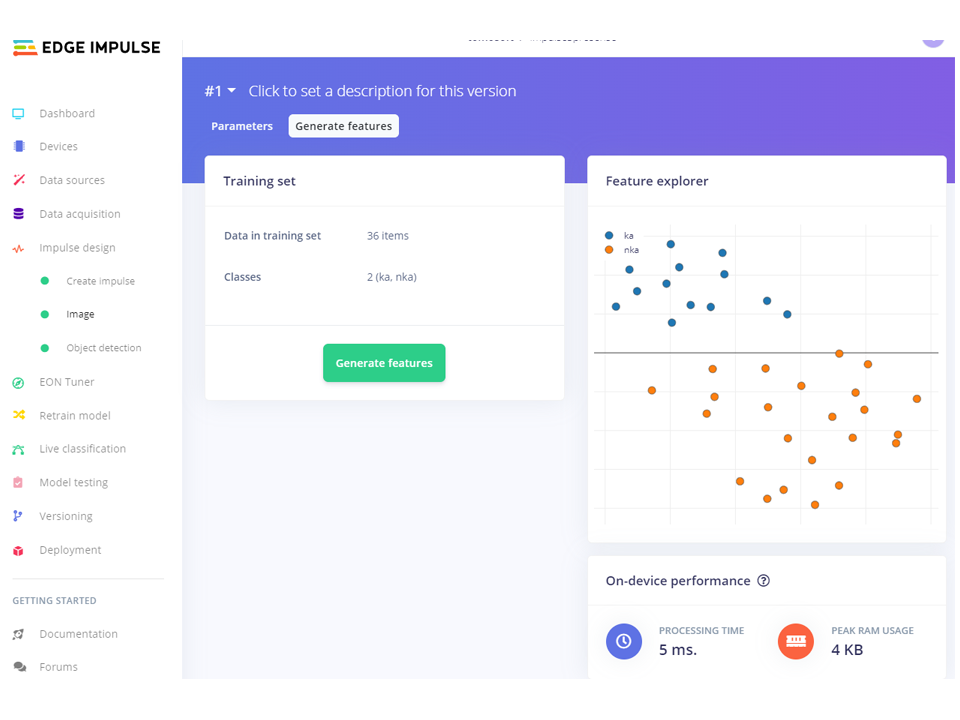

学習データの特徴を抽出して、その結果を「Feature explorer」に表示します。

物体検出モデル作成

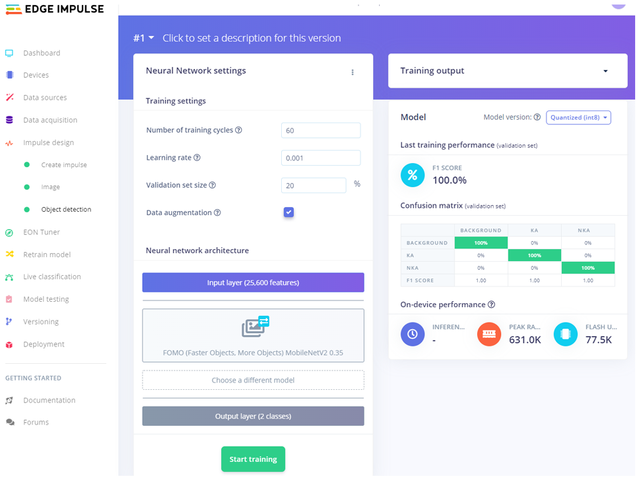

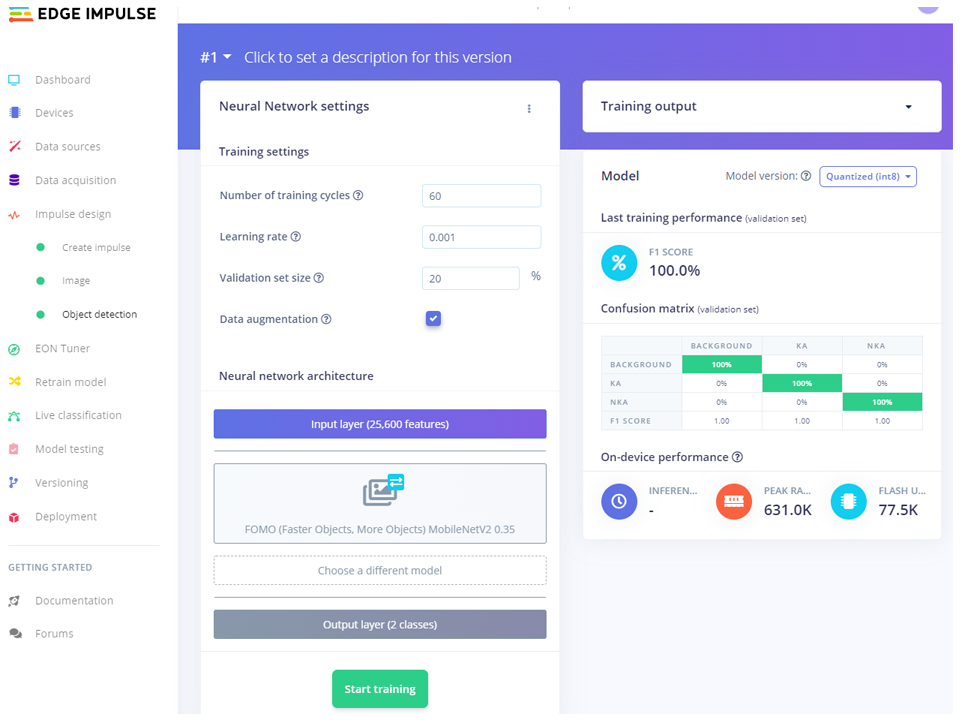

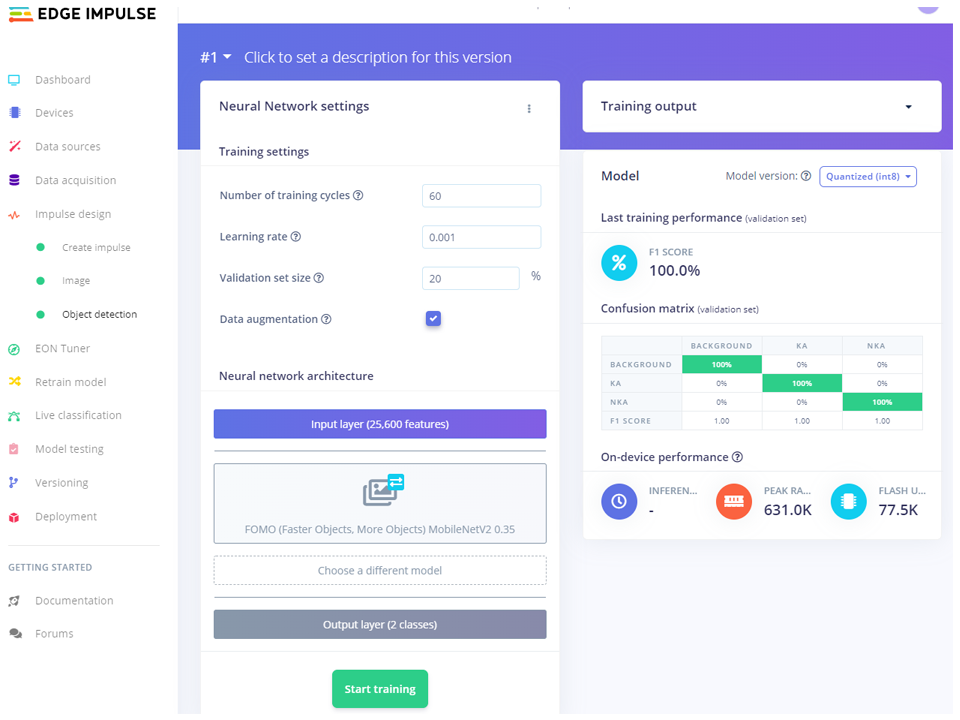

物体検出モデルを作成します。終了すると次のように「Confusion matrix」により学習結果が表示されます。

ソースコード

Spresenseメインボード上で動作するプログラム「だれがとったの」はArduino IDEを使って開発します。プログラム「だれがとったの」は次の３つのコードに分割されます。

• Arduinoソースコード
• カメラソースコード
• 液晶ソースコード

Arduinoソースコード

Arduinoソースコードは、Spresenseカメラボードからの画像データをEdge Impulseにより作成した物体検出モデルに引き渡し、物体検出モデルからの物体検出結果を液晶モジュールへ引き渡します。

• インクルードファイル「ImpulseSpresense_inferencing.h」は、Edge Impulseによリ作成した物体検出モデルをArduino用としてDeployすることで作成されます。
• 関数「run_inference_to_make_predictions」で取得したSpresenseカメラボードからの画像データを、作成した物体検出モデルに入力します。物体検出モデルの物体検出結果を液晶モジュールに表示します。
• 関数「CAMERA_TakePicture_CamImage」でSpresenseカメラボードから画像データを取得します。
• 関数「run_classifier」で物体検出を行います。
• 関数「LCD_Display」でキャプチャした画像を液晶モジュールに表示します。
• 関数「LCD_Text」で、物体検出結果に従い、お菓子が取られたことを示す「Someone Take it!」と、お菓子が戻されたことを示す「Found Snack!」を表示します。

ImpulseSpresense.ino
/* Includes ---------------------------------------------------------------- */
// tomo #include <tomosoft-project-1_inferencing.h>
#include <ImpulseSpresense_inferencing.h>

#include "spresense.h"   /* Include board defines */
#include "CameraSpresense.h"
#include "LCDSpresense.h"

/* Prototype ---------------------------------------------------------------- */
void run_inference_to_make_predictions();

/* DEFINITIONS ---------------------------------------------------------------- */
#define BAUDRATE  (115200)
#define LED0_ON   digitalWrite(LED0, HIGH)                    /* Macros for Switch on/off Board LEDs */
#define LED0_OFF  digitalWrite(LED0, LOW)
#define LED1_ON   digitalWrite(LED1, HIGH)
#define LED1_OFF  digitalWrite(LED1, LOW)

#define PICTURE_SIGNALLING_ON   LED0_ON                       /* Switch on LED when take a photo */
#define PICTURE_SIGNALLING_OFF  LED0_OFF                      /* Switch off LED when taken photo */

/* VARIABLES ---------------------------------------------------------------- */
char msg[128]  ;

static uint8_t *ei_camera_capture_out = NULL;
const char *classes[] = {"Found", "Loss"};

void setup() {
  // put your setup code here, to run once:
  pinMode(LED0, OUTPUT);                /* LED0 as output. Used to signal taking a photo */
  pinMode(LED1, OUTPUT);
  /* LED0 as output. Used to signal taking a photo */
  Serial.begin(BAUDRATE);               /* Open serial communications and wait for port to open */
  while (!Serial)
  {
    ;
  }                                     /* Wait for serial port to connect. Needed for native USB port only */
  LCD_Initialize();
  CAMERA_Initialize();
}

void loop() {
  // put your main code here, to run repeatedly:
  //sleep(10);

  run_inference_to_make_predictions();
}

void run_inference_to_make_predictions() {

  // Summarize the Edge Impulse FOMO model inference settings (from model_metadata.h):
  ei_printf("\nInference settings:\n");
  ei_printf("\tImage resolution: %dx%d\n", EI_CLASSIFIER_INPUT_WIDTH, EI_CLASSIFIER_INPUT_HEIGHT);
  ei_printf("\tFrame size: %d\n", EI_CLASSIFIER_DSP_INPUT_FRAME_SIZE);
  ei_printf("\tNo. of classes: %d\n",
            sizeof(ei_classifier_inferencing_categories) / sizeof(ei_classifier_inferencing_categories[0]));

  // Take a picture with the given still picture settings.
  CamImage img = CAMERA_TakePicture_CamImage();
#ifdef SDCARD_SAVE
  SDCARD_SaveFile("TakePicture.YUV422", (const char *)img.getImgBuff(), img.getImgSize());
#endif

  if (CAMERA_IsImageAvailable(img)) {
    CAMERA_Stop();

    // Resize the currently captured image depending on the given FOMO model.
    CamImage res_img;
    img.resizeImageByHW(res_img, EI_CLASSIFIER_INPUT_WIDTH, EI_CLASSIFIER_INPUT_HEIGHT);
    Serial.printf("Captured Image Resolution: %d / %d\nResized Image Resolution: %d / %d",
                  img.getWidth(), img.getHeight(), res_img.getWidth(), res_img.getHeight());
#ifdef SDCARD_SAVE
    SDCARD_SaveFile("resizeImage.YUV422", (const char *)res_img.getImgBuff(), res_img.getImgSize());
#endif

    // Convert the resized (sample) image data format to GRAYSCALE so as to run inferences with the model.
    res_img.convertPixFormat(CAM_IMAGE_PIX_FMT_GRAY);
    Serial.print("\nResized Image Format: ");
    Serial.println((res_img.getPixFormat() == CAM_IMAGE_PIX_FMT_GRAY) ? "GRAYSCALE" : "ERROR");
#ifdef SDCARD_SAVE
    SDCARD_SaveFile("convert.GRAY", (const char *)res_img.getImgBuff(), res_img.getImgSize());
#endif

    // Run inference:
    ei::signal_t signal;
    ei_camera_capture_out = res_img.getImgBuff();
    // Create a signal object from the resized and converted sample image.
    signal.total_length = EI_CLASSIFIER_INPUT_WIDTH * EI_CLASSIFIER_INPUT_HEIGHT;
    signal.get_data = &ei_camera_cutout_get_data;

    // Run the classifier:
    ei_impulse_result_t result = { 0 };
    LED0_ON;
    EI_IMPULSE_ERROR _err = run_classifier(&signal, &result, false);
    LED0_OFF;
    if (_err != EI_IMPULSE_OK) {
      ei_printf("ERR: Failed to run classifier (%d)\n", _err);
      CAMERA_Start();
      return;
    }

    // Print the inference timings on the serial monitor.
    ei_printf("Predictions (DSP: %d ms., Classification: %d ms., Anomaly: %d ms.): \n",
              result.timing.dsp, result.timing.classification, result.timing.anomaly);

    // Obtain the object detection results and bounding boxes for the detected labels (classes).
    bool bb_found = result.bounding_boxes[0].value > 0;
    for (size_t ix = 0; ix < EI_CLASSIFIER_OBJECT_DETECTION_COUNT; ix++) {
      auto bb = result.bounding_boxes[ix];
      if (bb.value == 0) continue;
      LED1_ON;
      // Print the detected bounding box measurements on the serial monitor.
      ei_printf("    %s (", bb.label);
      ei_printf_float(bb.value);
      ei_printf(") [ x: %u, y: %u, width: %u, height: %u ]\n", bb.x, bb.y, bb.width, bb.height);
      int ei_classifier_w = EI_CLASSIFIER_INPUT_WIDTH;
      int ei_classifier_h = EI_CLASSIFIER_INPUT_HEIGHT;
      //LCD_Box(bb.label,  bb.x, bb.y, bb.width, bb.height, ei_classifier_w, ei_classifier_h);

      LCD_Display( img);
      msg[0] = 0;
      if (bb.label == "nka")
      {
        sprintf(msg, "Someone Take it!");
        LCD_Text( msg);
        break;
      }
      if (bb.label == "ka")
      { sprintf(msg, "Found Snack!");
        LCD_Text( msg);
        break;
      }
    }

    if (!bb_found) {
      LED1_OFF;
      ei_printf("    No objects found!\n");
    }

    // If the Edge Impulse FOMO model predicted a label (class) successfully:
    CAMERA_Start();

  } else {
    Serial.println("Failed to take a picture!");
    sleep(2);
  }
}

int ei_camera_cutout_get_data(size_t offset, size_t length, float *out_ptr) {
  // Convert the given image data (buffer) to the out_ptr format required by the Edge Impulse FOMO model.
  size_t bytes_left = length;
  size_t out_ptr_ix = 0;
  // read byte for byte
  while (bytes_left != 0) {
    // grab the value and convert to r/g/b
    uint8_t pixel = ei_camera_capture_out[offset];
    uint8_t r, g, b;
    mono_to_rgb(pixel, &r, &g, &b);
    // then convert to out_ptr format
    float pixel_f = (r << 16) + (g << 8) + b;
    out_ptr[out_ptr_ix] = pixel_f;
    // and go to the next pixel
    out_ptr_ix++;
    offset++;
    bytes_left--;
  }
  return 0;
}

static inline void mono_to_rgb(uint8_t mono_data, uint8_t *r, uint8_t *g, uint8_t *b) {
  uint8_t v = mono_data;
  *r = *g = *b = v;
}

spresense.h
#ifndef _SPRESENSE_H_
#define _SPRESENSE_H_

// Define the required parameters to run an inference with the Edge Impulse model.
#define SERIAL_PRINT_DEBUG                      /* Used to check through the Serial Terminal what's happening */
#define CAMERA_PRESENT                          /* Used to activate camera functions to take photos */
//#define SDCARD_SAVE                          /* Used to save the taken photos to the SD Card */
/********************************************************************************
-----> CAMERA
********************************************************************************/
//Includes
#include <Camera.h>           /* Include for Camera */

/********************************************************************************
-----> SDCARD
********************************************************************************/
#include <SDHCI.h>            /* Include for SD card */

/********************************************************************************
-----> LCD ST7789
********************************************************************************/
#include <Adafruit_GFX.h>    // Core graphics library
#include <Adafruit_ST7789.h> // Hardware-specific library for ST7789
#include <Fonts/FreeMonoBold12pt7b.h>
#include <SPI.h>

#define TFT_CS        10
#define TFT_RST        9 // Or set to -1 and connect to Arduino RESET pin
#define TFT_DC         8

#endif /* _SPRESENSE_H_ */

カメラソースコード

カメラソースコードはSpresenseカメラボードを制御して撮影などを行います。

CameraSpresense.cpp
/********************************************************************************
  -----> INCLUDES
********************************************************************************/
#include "spresense.h"   /* Include board defines */
#include "CameraSpresense.h"
#include "LCDSpresense.h"
/********************************************************************************
  -----> DEFINITIONS
********************************************************************************/
#define CAMERA__WIDTH  320
#define CAMERA__HEIGHT  320

/********************************************************************************
  -----> VARIABLES
********************************************************************************/
/********************************************************************************
  -----> FUNCTIONS
********************************************************************************/
static void camera_CallBack(CamImage vF_Image);

bool CAMERA_Initialize(void)
{
  bool bRet = true;
  CamErr err = CAM_ERR_SUCCESS;

#ifdef SERIAL_PRINT_DEBUG
  Serial.println("Prepare camera");
#endif /* SERIAL_PRINT_DEBUG */


  err = theCamera.begin();
  if (err != CAM_ERR_SUCCESS)
  {
    bRet = false;
  }

  // Start video stream and print errors, if any.
  CAMERA_Start();

  // Set the Auto white balance parameter and print errors, if any.
  CAMERA_SetAutoWhiteBalanceMode();

  // Set the still picture parameters and print errors, if any.
  CAMERA_SetStillPictureImageFormat();

  return (bRet);
}

bool CAMERA_Start(void)
{
  bool bRet = true;
  CamErr err = CAM_ERR_SUCCESS;

#ifdef SERIAL_PRINT_DEBUG
  Serial.println("\nStart streaming");
#endif /* SERIAL_PRINT_DEBUG */
  err = theCamera.startStreaming(true, camera_CallBack);
  //  sleep(10);
  if (err != CAM_ERR_SUCCESS)
  {
    bRet = false;
  }
  return (bRet);
}

void CAMERA_Stop(void)
{
  Serial.println("\nStop");
  theCamera.startStreaming(false, camera_CallBack);
  //   sleep(10);

  //theCamera.end();
}

bool CAMERA_SetStillPictureImageFormat(void)
{
  bool bRet = true;
  CamErr err = CAM_ERR_SUCCESS;
  /* Set parameters about still picture.
     In the following case, QUADVGA and JPEG.
  */
#ifdef SERIAL_PRINT_DEBUG
  Serial.println("Set still picture format");
#endif /* SERIAL_PRINT_DEBUG */
  //sleep(10);
  err = theCamera.setStillPictureImageFormat(
          CAMERA__WIDTH,
          CAMERA__HEIGHT,
          CAM_IMAGE_PIX_FMT_YUV422);
  //          7);
  if (err != CAM_ERR_SUCCESS)
  {
    bRet = false;
    Serial.print("setStillPictureImageFormat: ");
    Serial.println(err);
  }

  return (bRet);
}

CamImage CAMERA_TakePicture_CamImage(void)
{
  CamImage Image;
#ifdef SERIAL_PRINT_DEBUG
  Serial.println("Picture taken");
#endif /* SERIAL_PRINT_DEBUG */
  Image = theCamera.takePicture();
  return (Image);
}

bool CAMERA_IsImageAvailable(CamImage vF_Image)
{
  return (vF_Image.isAvailable());
}

bool CAMERA_SetAutoWhiteBalanceMode(void)
{
  bool bRet = true;
  CamErr err = CAM_ERR_SUCCESS;
  /* Auto white balance configuration */
#ifdef SERIAL_PRINT_DEBUG
  Serial.println("Set Auto white balance parameter");
#endif /* SERIAL_PRINT_DEBUG */
  err = theCamera.setAutoWhiteBalanceMode(CAM_WHITE_BALANCE_AUTO);
  if (err != CAM_ERR_SUCCESS)
  {
    bRet = false;
  }

  return (bRet);
}

/****************************************************************************
   Callback from Camera library when video frame is captured.
 ****************************************************************************/
void camera_CallBack(CamImage vF_Image)
{
  /* Check the img instance is available or not. */
  CamErr Error =  CAM_ERR_SUCCESS;
  if (vF_Image.isAvailable())
  {
#ifdef SDCARD_SAVE
    SDCARD_SaveFile("CallBack.YUV422", (const char *)vF_Image.getImgBuff(), vF_Image.getImgSize());
#endif

    LCD_Display(vF_Image);
  }
  else
  {
    Serial.print("Failed to get video stream image\n");
  }
}

CameraSpresense.h
#ifndef _CAMERA_SPRESENSE_H_
#define _CAMERA_SPRESENSE_H_
/********************************************************************************
-----> FUNCTIONS
********************************************************************************/
bool CAMERA_Initialize(void);
CamImage CAMERA_TakePicture_CamImage(void);
bool CAMERA_IsImageAvailable(CamImage vF_Image);
bool CAMERA_SetAutoWhiteBalanceMode(void);
bool CAMERA_SetStillPictureImageFormat(void);
void CAMERA_Stop(void);
bool CAMERA_Start(void);


#endif /* _CAMERA_SPRESENSE_H_ */

液晶ソースコード

液晶ソースコードは液晶モジュールへの表示を行います。

LCDSpresense.cpp
/********************************************************************************
  -----> INCLUDES
********************************************************************************/
#include "spresense.h"   /* Include board defines */
#include "LCDSpresense.h"
/***********************************
  -----> DEFINITIONS
********************************************************************************/
#define TFT_WIDTH  320
#define TFT_HEIGHT  240

/********************************************************************************
  -----> VARIABLES
********************************************************************************/
extern const char *classes[];
uint32_t color_codes[] = {0xffff - ST77XX_GREEN, 0xffff - ST77XX_MAGENTA};
SDClass  theSD;
Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);
int picnum = 0;
int predicted_class = -1;

/********************************************************************************
  -----> FUNCTIONS
********************************************************************************/
bool SDCARD_Initialize(void);
void SDCARD_SaveFile(char *vF_Filename, const char *vF_Buffer, size_t vF_Size);
File SDCARD_Open(char *vF_Filename);

void invert(uint16_t *databuf, int count)
{
  for (int i = 0; i < count; i ++) {
    //Serial.print(*( databuf + i)); Serial.print(" ");
    *( databuf + i) =  0xffff - *( databuf + i);
    //Serial.println(*( databuf + i));
  }
}

void LCD_Initialize(void)
{
  tft.init(TFT_HEIGHT, TFT_WIDTH);          // Init ST7789 240x320
  tft.setRotation(3);   // 1 or 3

  SDCARD_Initialize();
}
void LCD_Display(CamImage img)
{
  img.convertPixFormat(CAM_IMAGE_PIX_FMT_RGB565);
  invert((uint16_t *)img.getImgBuff(), img.getImgSize() / 2);
  tft.drawRGBBitmap(0, 0, (uint16_t *)img.getImgBuff(), TFT_WIDTH , TFT_HEIGHT);
  Serial.print("D");

#ifdef SDCARD_SAVE
  SDCARD_SaveFile("LCD_Disp.RGB565", (const char *)img.getImgBuff(), img.getImgSize());
#endif
}

void LCD_Box(const char *bb_label,  int b_b_x, int  b_b_y, int b_b_w, int b_b_h,
             int ei_classifier_w, int ei_classifier_h)
{
  // Get the predicted label (class).
  if (bb_label == "ka") predicted_class = 0;
  if (bb_label == "nka") predicted_class = 1;
  Serial.print("Predicted Class: "); Serial.println(predicted_class);

  int box_scale_x = tft.width() / ei_classifier_w;
  b_b_x = b_b_x * box_scale_x;
  b_b_w = b_b_w * box_scale_x * 16;
  if ((b_b_w + b_b_x) > (tft.width() - 10)) b_b_w = tft.width() - b_b_x - 10;
  int box_scale_y = tft.height() / ei_classifier_h;
  b_b_y = b_b_y * box_scale_y;
  b_b_h = b_b_h * box_scale_y * 16;
  if ((b_b_h + b_b_y) > (tft.height() - 10)) b_b_h = tft.height() - b_b_y - 10;
  Serial.print(b_b_x); Serial.print(" "); Serial.print(b_b_y); Serial.print(" "); Serial.print( b_b_w); Serial.print(" "); Serial.println(b_b_h);

  // Display the predicted label (class) and the detected bounding box on the TFT screen.
  for (int i = 0; i < 2; i++) {
    tft.drawRect(b_b_x + i, b_b_y + i, b_b_w - (2 * i), b_b_h - (2 * i), color_codes[predicted_class]);
  }
  int c_x = 10, c_y = 10, r_x = 120, r_y = 40, r = 3, offset = 6;
  //tft.fillRoundRect(c_x, c_y, r_x, r_y, r, 0xffff - ST77XX_WHITE );
  tft.fillRoundRect(c_x + offset, c_y + offset, r_x - (2 * offset), r_y - (2 * offset), r,
                    color_codes[predicted_class]);
  tft.setTextColor(0xffff - ST77XX_WHITE ); tft.setFont( &FreeMonoBold12pt7b );
  tft.setCursor(c_x + (2 * offset), c_y + (4 * offset));
  tft.printf(classes[predicted_class]);
}

void LCD_Text( char *text) {
  tft.setTextColor(0xffff - ST77XX_WHITE ); tft.setFont( &FreeMonoBold12pt7b );
  tft.setCursor(40, 210);
  tft.printf(text);

}


bool SDCARD_Initialize(void)
{
  bool bRet = false;

  while (!theSD.begin())
  {
    Serial.println("Insert SD card.");  /* wait until SD card is mounted. */
  }
  if (theSD.beginUsbMsc()) {
    Serial.println("USB MSC Failure!");
  }
  bRet = true;
  return;
}
void SDCARD_SaveFile(char *vF_Filename, const char *vF_Buffer, size_t vF_Size) {
  if (picnum > 50) return;
  else if (picnum == 50) {
    picnum++;
    if (theSD.endUsbMsc()) {
      Serial.println("USB MSC Failure!");
    }
    if (theSD.beginUsbMsc()) {
      Serial.println("USB MSC Failure!");
    }

  } else {
    picnum++;
    Serial.print("S" );
    // Serial.println(vF_Filename);
    theSD.remove(vF_Filename);
    File myFile = theSD.open(vF_Filename, FILE_WRITE);
    myFile.write(vF_Buffer, vF_Size);
    myFile.close();
  }

}

File SDCARD_Open(char *vF_Filename)
{
  File rootCertsFile = theSD.open(vF_Filename, FILE_READ);
  return (rootCertsFile);
}

LCDSpresense.h
#ifndef _LCD_SPRESENSE_H_
#define _LCD_SPRESENSE_H_

/********************************************************************************
  -----> FUNCTIONS
********************************************************************************/
void LCD_Initialize(void);
void LCD_Display(CamImage img);
void LCD_Box(const char *bb_label,  int b_b_x, int  b_b_y, int b_b_w, int b_b_h,
             int ei_classifier_w, int ei_classifier_h);
void LCD_Text( char *text);
void SDCARD_SaveFile(char *vF_Filename, const char *vF_Buffer, size_t vF_Size);

#endif /* _LCD_SPRESENSE_H_ */
