スリットアニメーションによる動きのある照明を作ってみました。

※スリットアニメーションとは

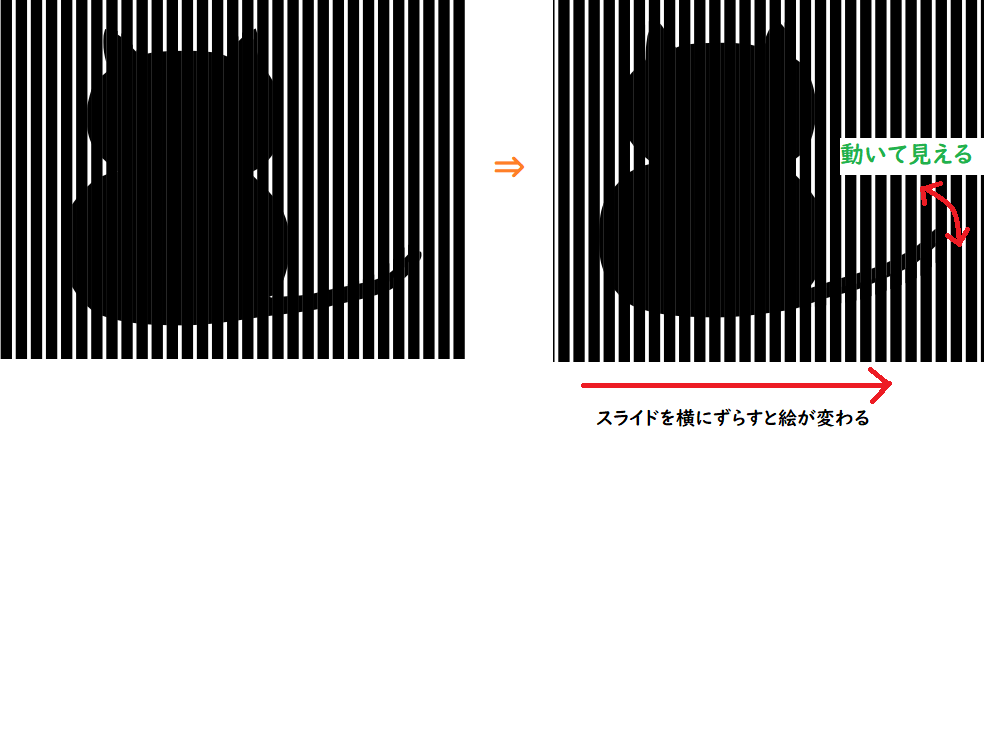

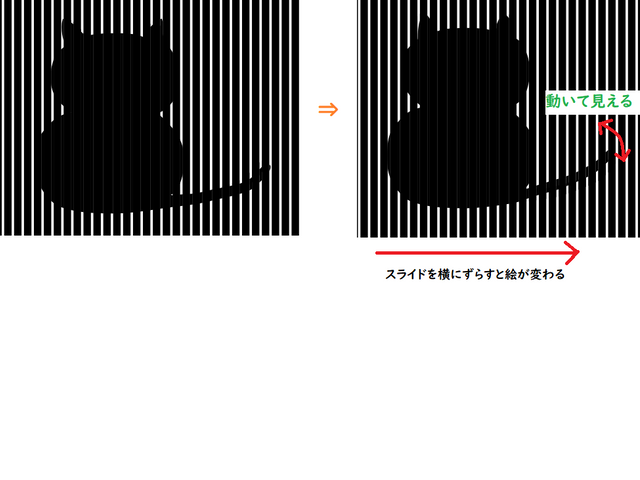

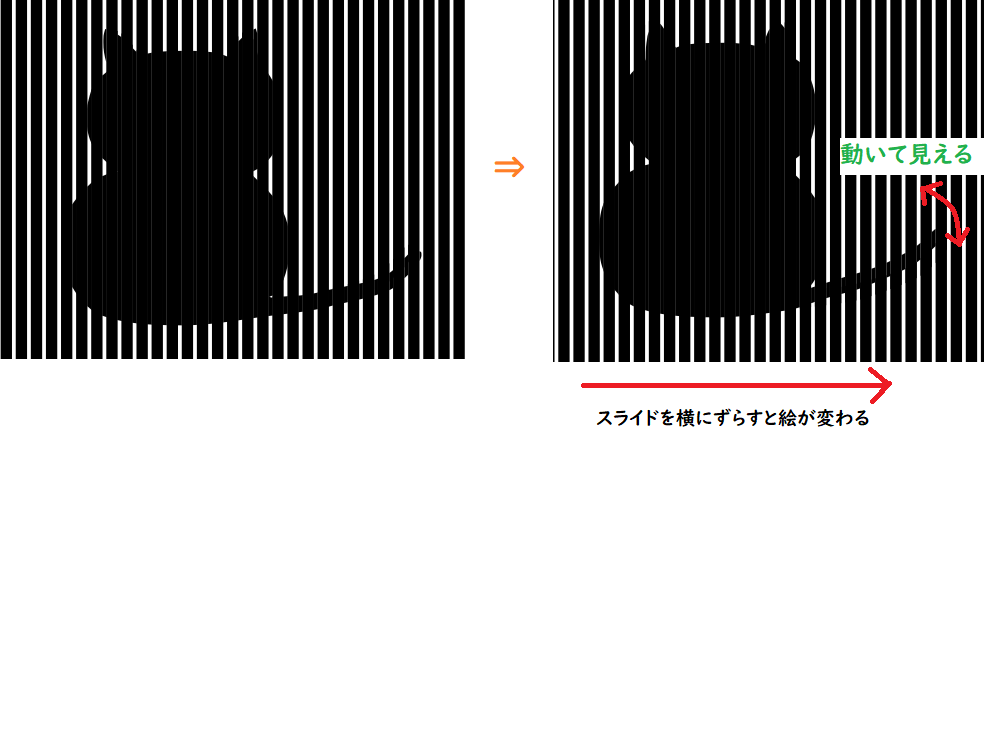

スリットアニメーション（スキャニメーションともいうらしい）とは、ギザギザの絵の上にスリットの入ったシートを被せて横にスライドさせることで、下の絵が動いているように見える、という目の錯覚を利用した遊びです。

以下のサイトに詳しく書いてあるので是非ご参照ください。
https://scanimation-meijinkai.info/whatis/

しっぽがひょこひょこ動きます。うーん、わかりづらい、、、。

ここに動画が表示されます

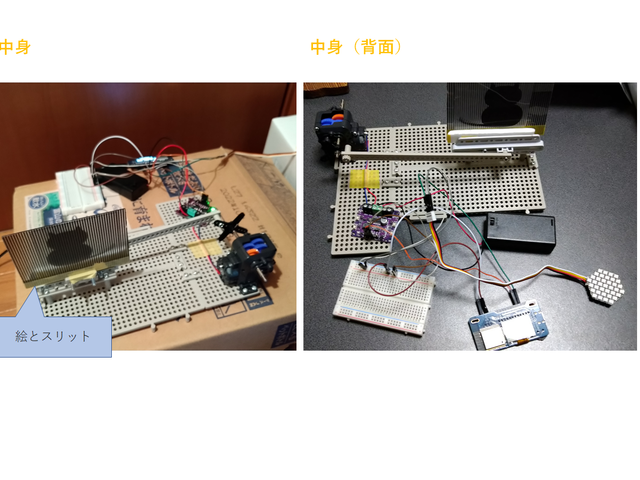

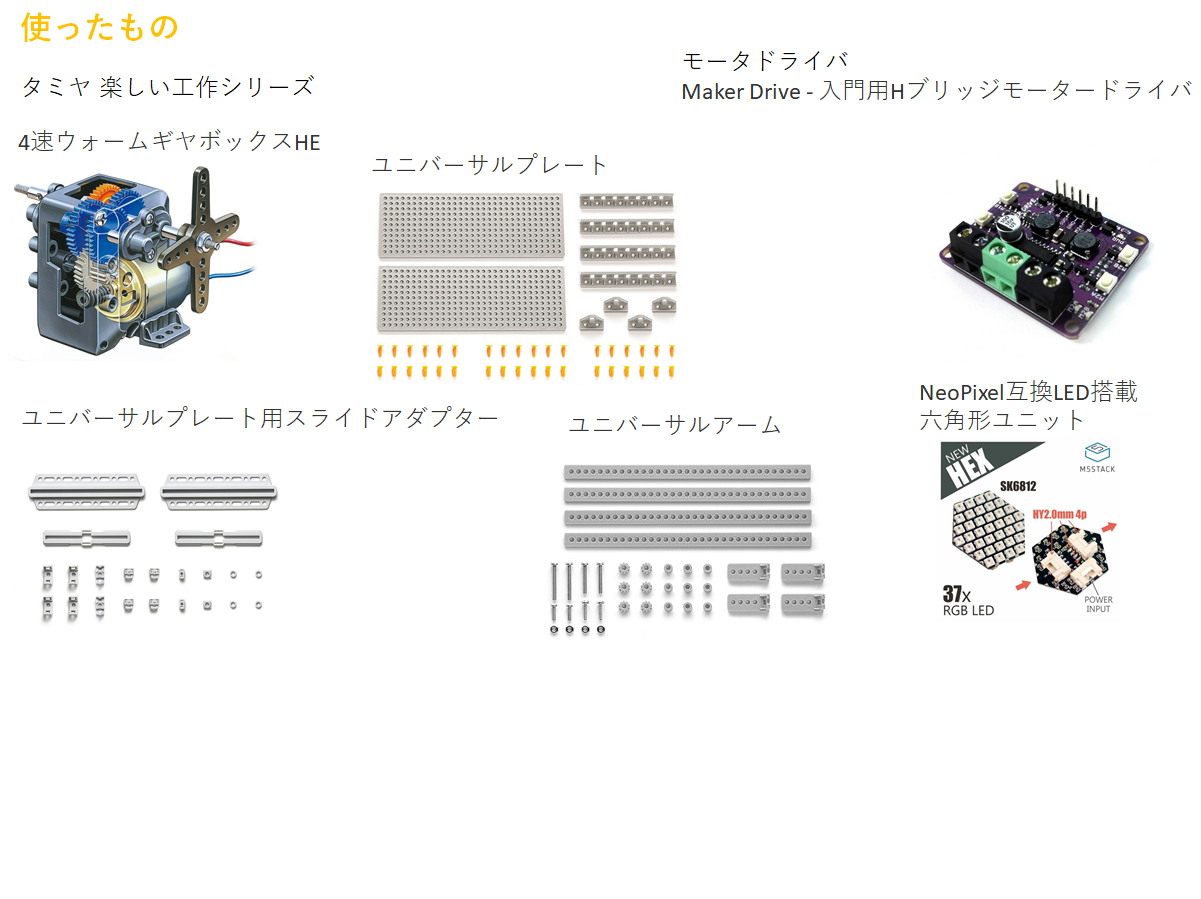

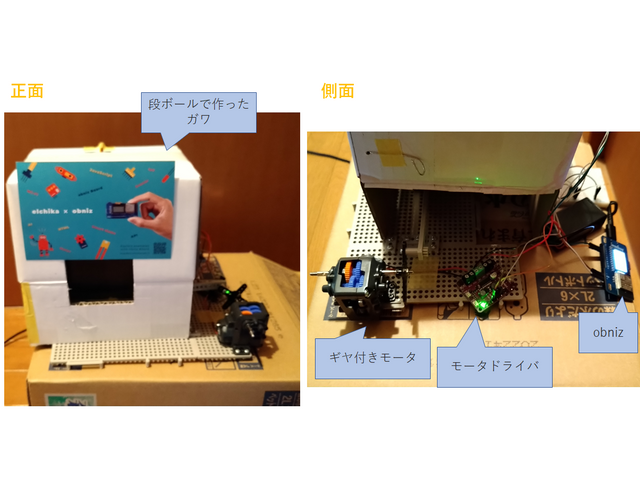

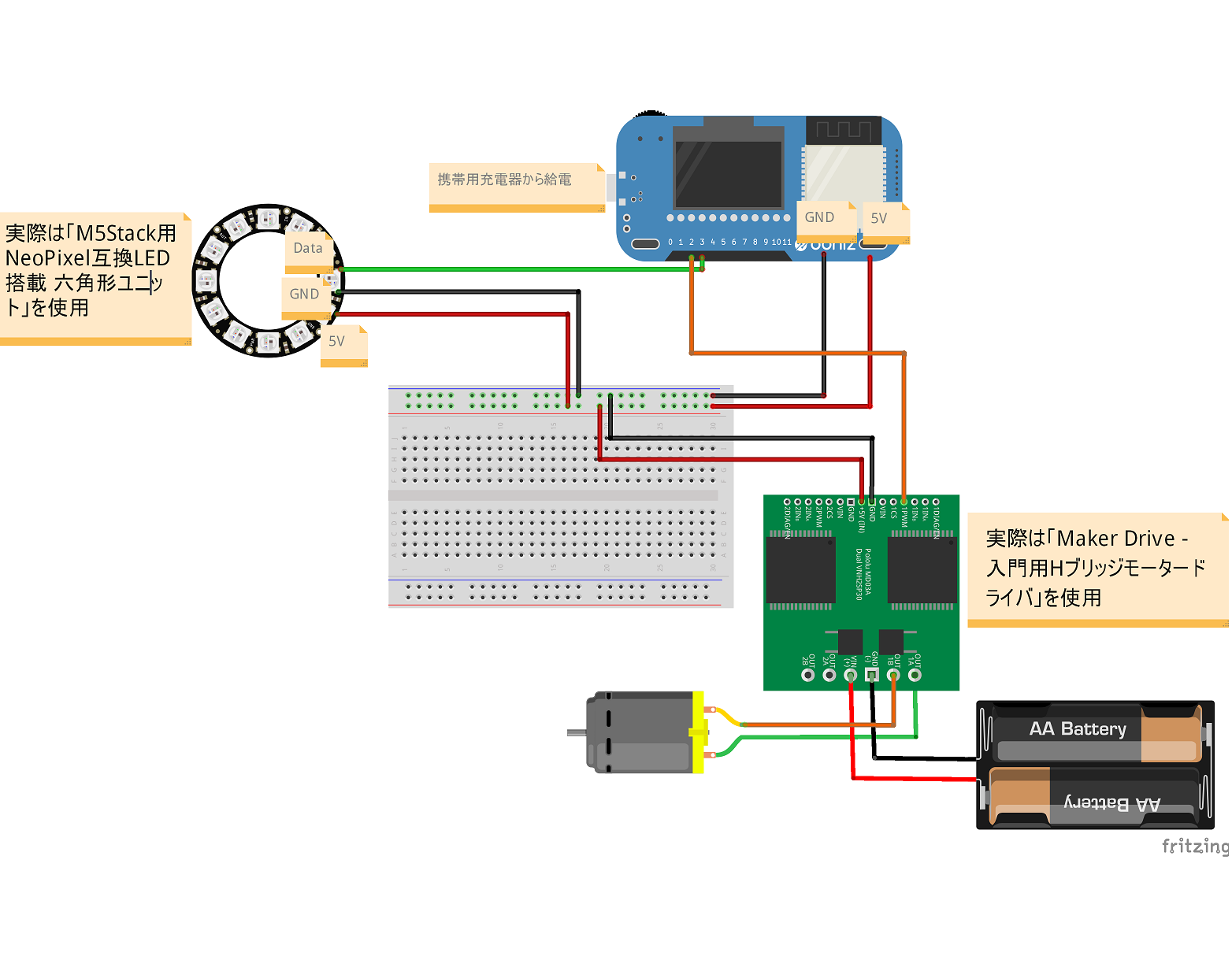

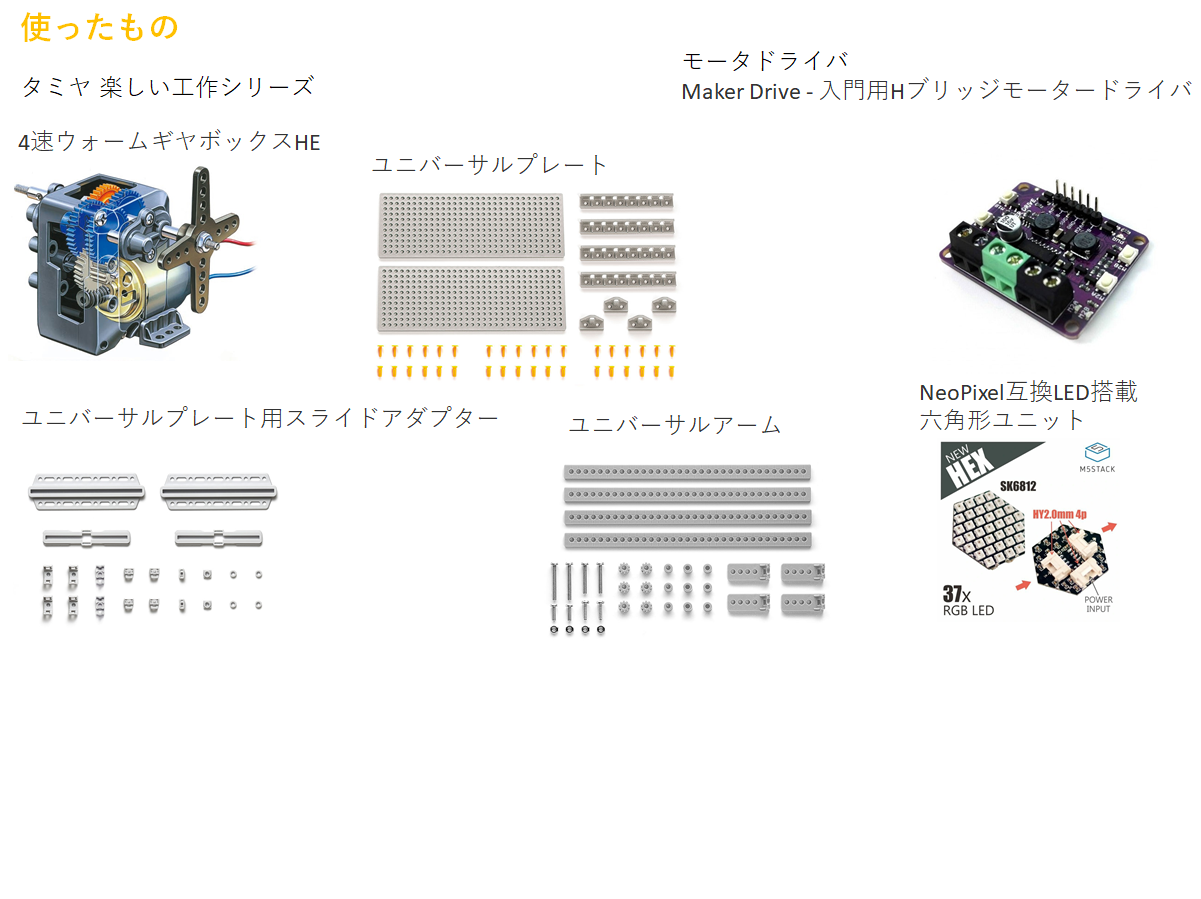

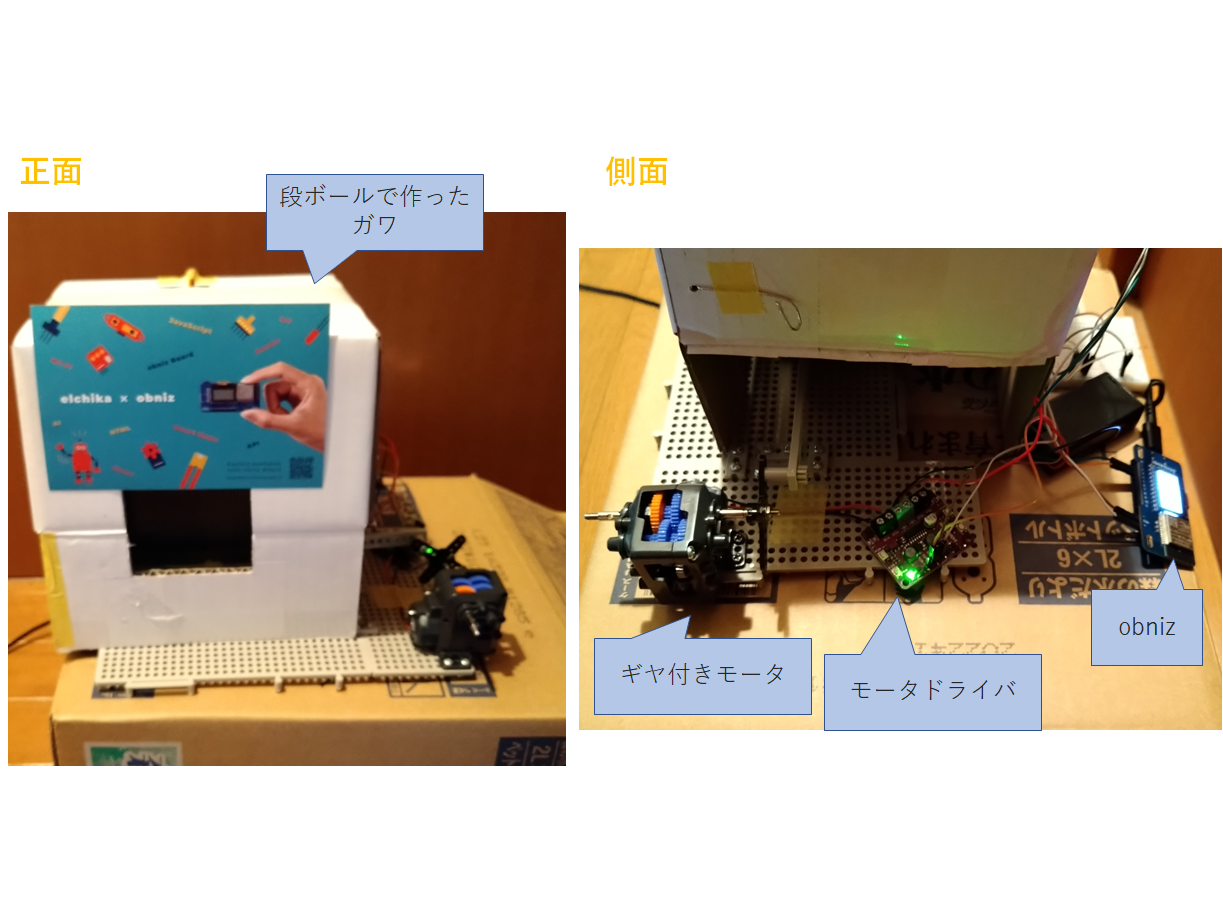

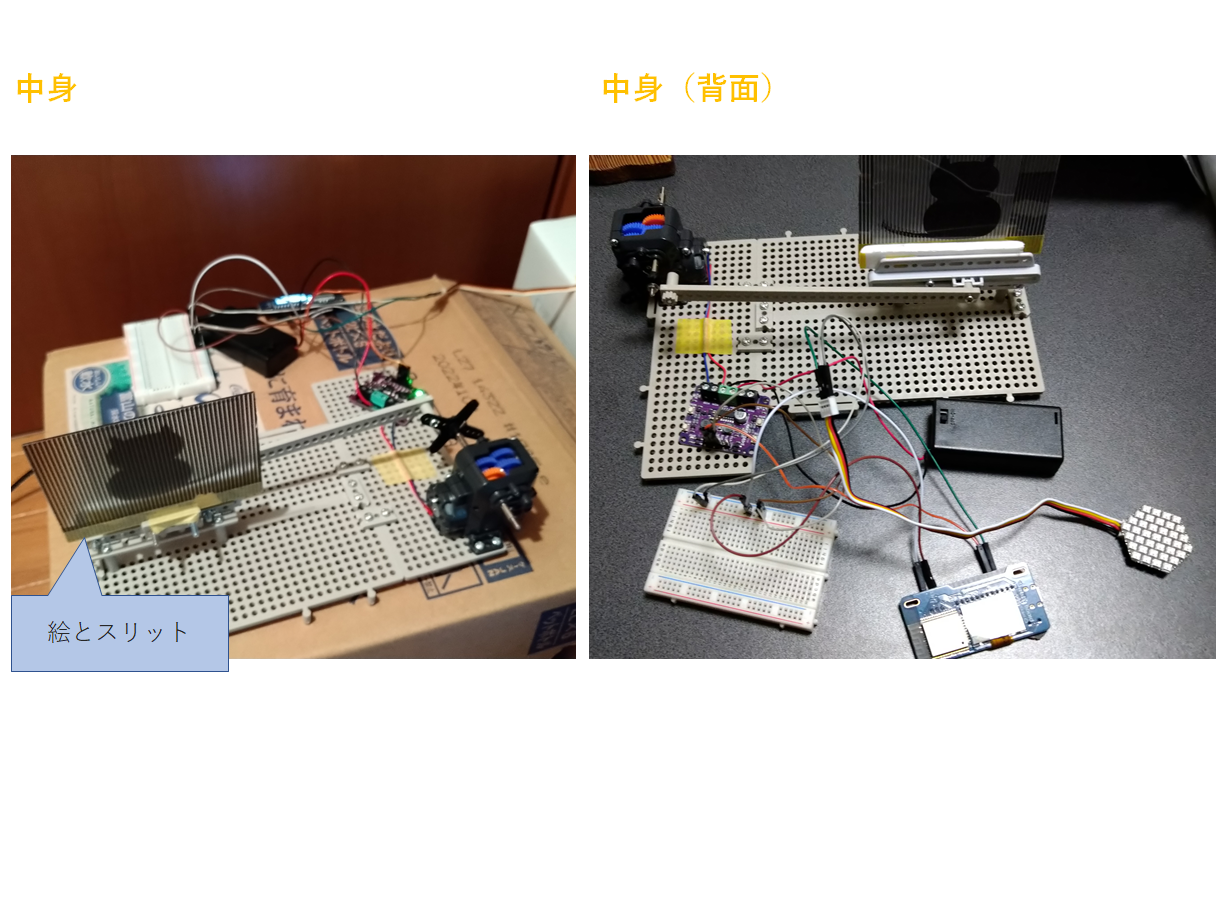

アニメーションさせたい絵をスリットの背面に設置し、これをモータで動かしています。
また、絵の後ろにLEDを設置し、絵を背面から光らせています。

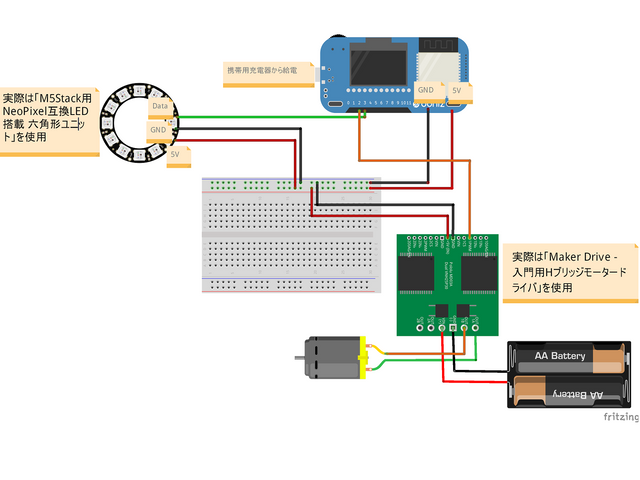

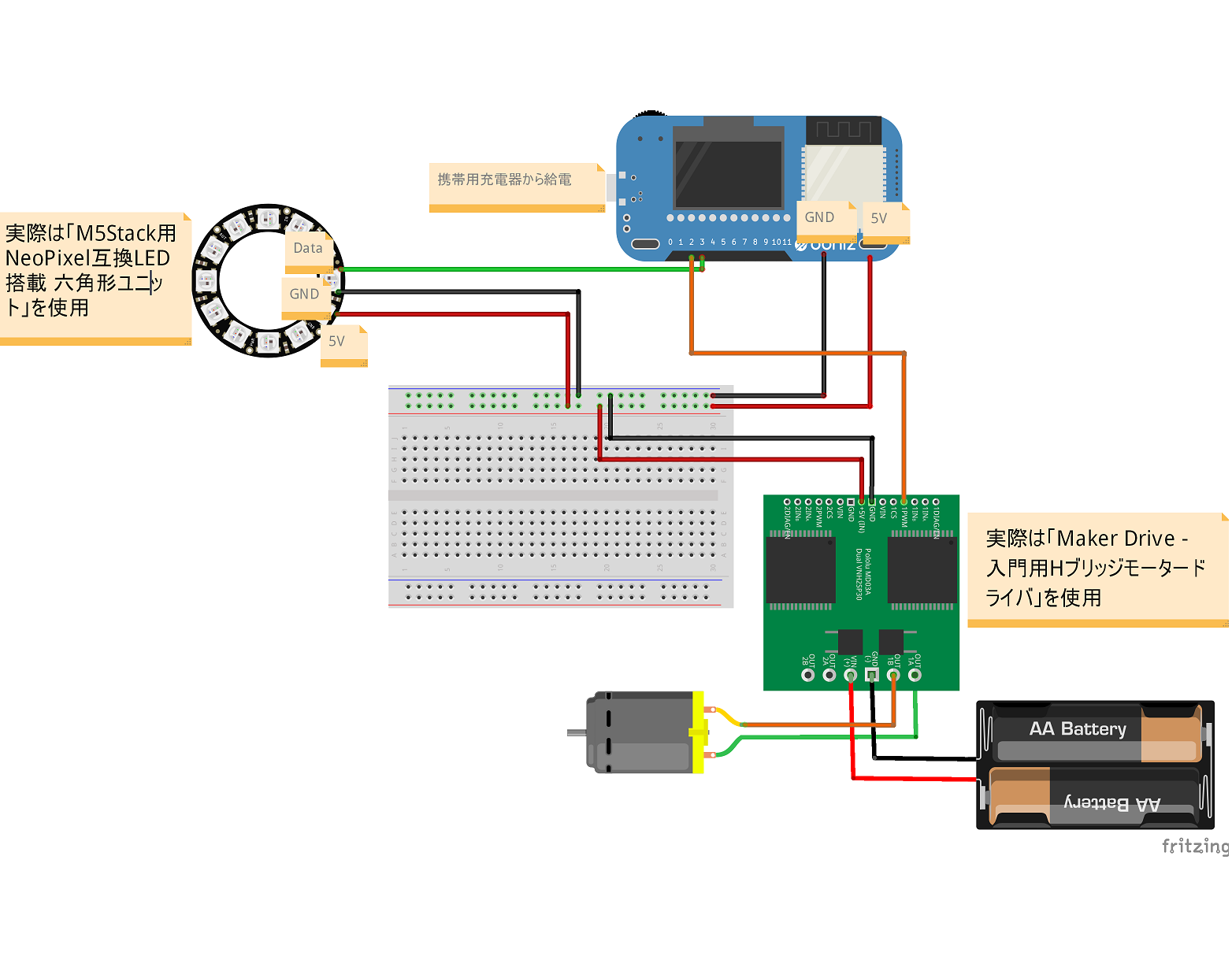

モータ速度とLEDのRGBレベルをobnizを通してブラウザから制御しています。

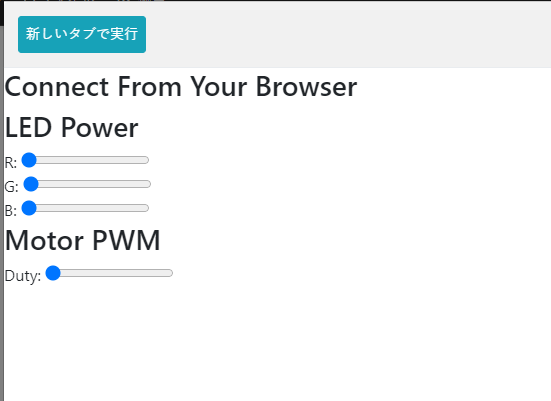

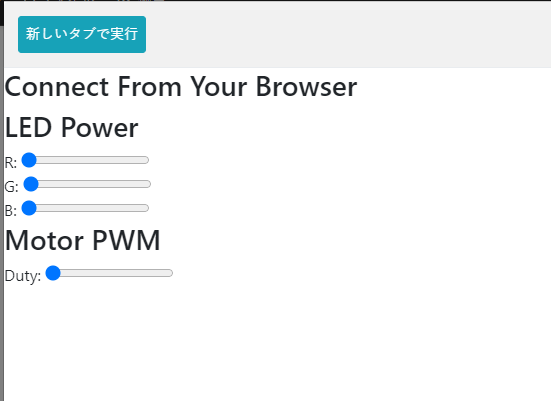

スライダによりLEDのRGBレベルとモータのスピードを制御できます。


<html>
  <head>
    <meta charset="utf-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1" />
    <link
      rel="stylesheet"
      href="https://stackpath.bootstrapcdn.com/bootstrap/4.3.1/css/bootstrap.min.css"
    />
    <script src="https://code.jquery.com/jquery-3.2.1.min.js"></script>
    <script
      src="https://unpkg.com/obniz@3.13.0/obniz.js"
      crossorigin="anonymous"
    ></script>
  </head>
  <body>
    <!--<div id="obniz-debug"></div>-->
    <h3>Connect From Your Browser</h3>

    <div>
      <h3>LED Power</h3>
      R: <input id="rslider" type="range" value="0" min="0" max="255" step="1" /><br>
      G: <input id="gslider" type="range" value="0" min="0" max="255" step="1" /><br>
      B: <input id="bslider" type="range" value="0" min="0" max="255" step="1" /><br>
    </div>

    <div>
      <h3>Motor PWM</h3>
      Duty: <input id="dutyslider" type="range" value="0" min="0" max="100" step="1" /><br>
    </div>

    <script>
      var obniz = new Obniz("obniz_id");

      const max_num = 37;
      var ledarry = new Array(max_num);
      var rLevel = 0;
      var gLevel = 0;
      var bLevel = 0;

      obniz.onconnect = async function() {
        var led = obniz.wired("WS2812B", {gnd:0, vcc: 1, din: 2});

        obniz.display.clear();
        obniz.display.print("Hello World");

        var pwm = obniz.getFreePwm();
        pwm.start({io:3});
        pwm.freq(10000); // 10k hz
        pwm.duty(0); // 0%

        $("#rslider").change(async () => {
          rLevel = $("#rslider").val();

          for(i=0; i< max_num; i++){
            ledarry[i] = [rLevel, gLevel, bLevel];
          }
          led.rgbs(ledarry);
        });
        $("#gslider").change(async () => {
          gLevel = $("#gslider").val();

          for(i=0; i< max_num; i++){
            ledarry[i] = [rLevel, gLevel, bLevel];
          }
          led.rgbs(ledarry);
        });
        $("#bslider").change(async () => {
          bLevel = $("#bslider").val();

          for(i=0; i< max_num; i++){
            ledarry[i] = [rLevel, gLevel, bLevel];
          }
          led.rgbs(ledarry);
        });

        $("#dutyslider").change(async () => {
          var duty = $("#dutyslider").val();

          pwm.duty(duty);
        });

      };
    </script>
  </body>
</html>
