チップ型フォトリフレクタの評価バー（ボード）
です。
SMDのフォトリフレクタ ： NJL5901AR1 は
サイズが小さく、そのままでは扱いにくいので
評価ボード風にアイスバーで評価バーを作ってみた例です。
UEW線 Φ0.1ｍｍをハンダ付けしてそのままでは
配線がちぎれやすいのでアイスバーの先に
固定しています。

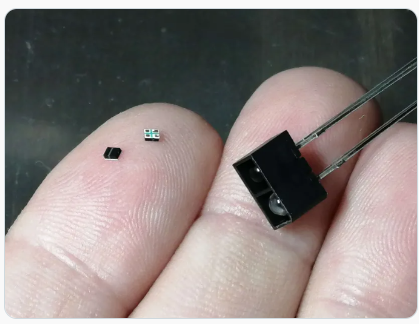

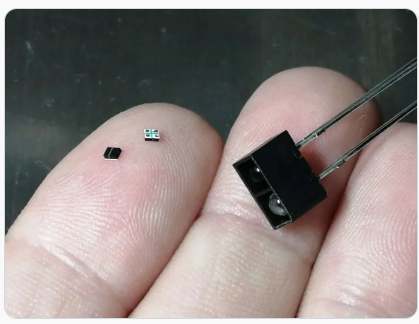

割と電子工作で定番的に見かけるフォトリフレクタは
右側のモノかと思います。今回は左のチップ

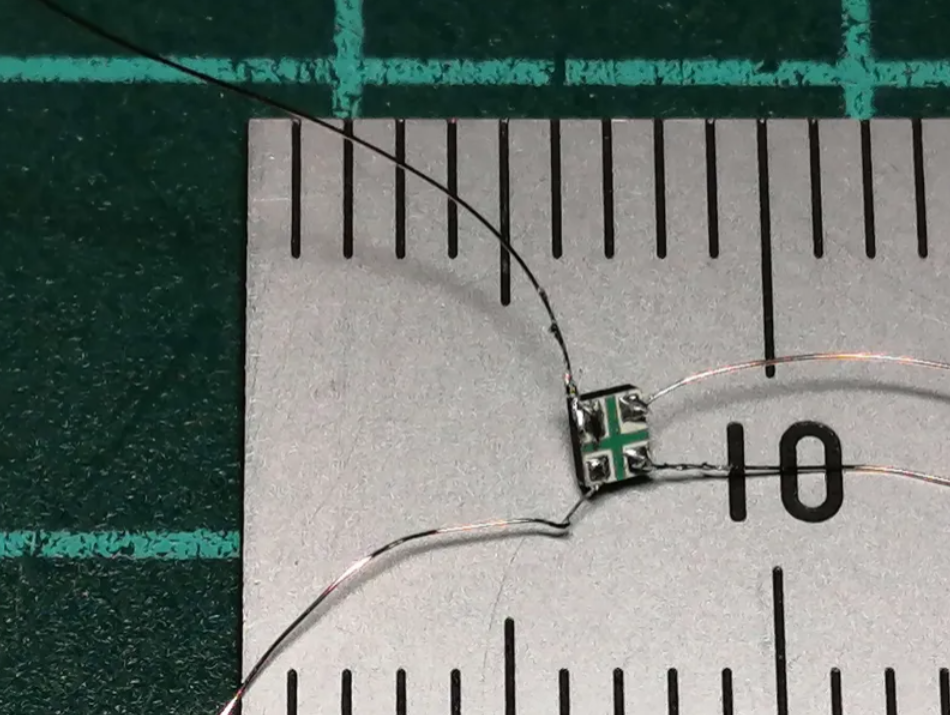

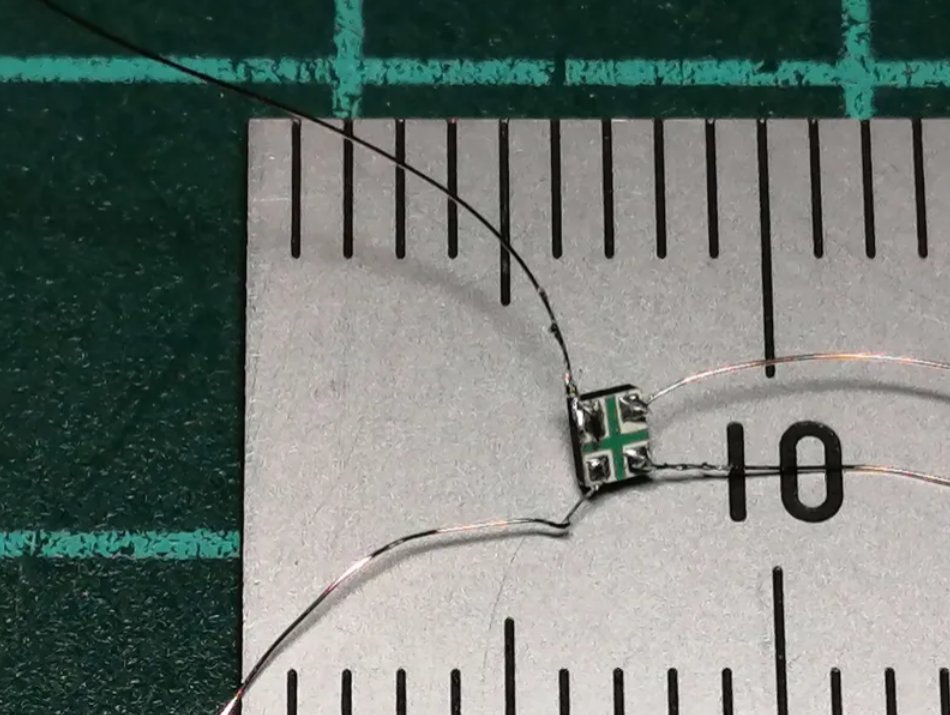

ハンダ付け

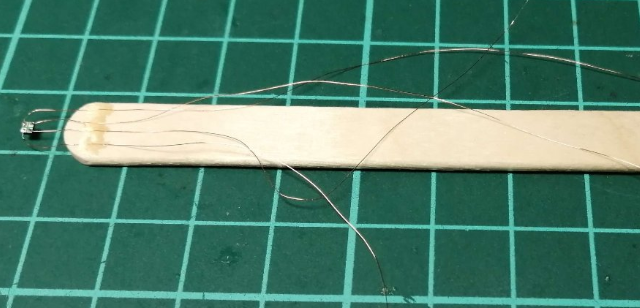

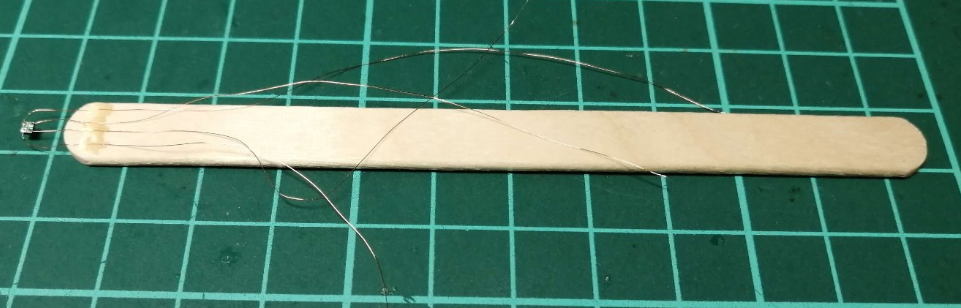

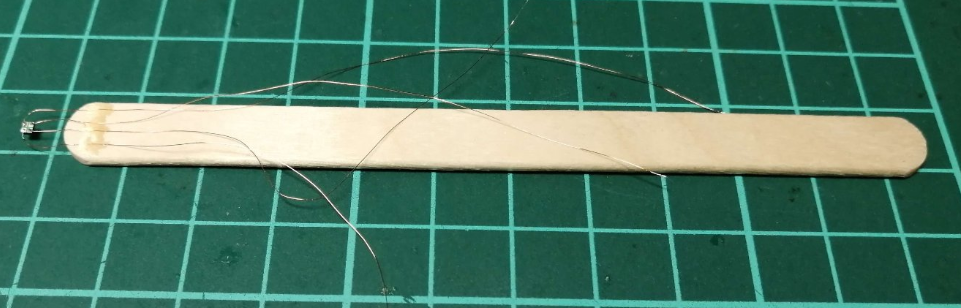

アイスバーに固定

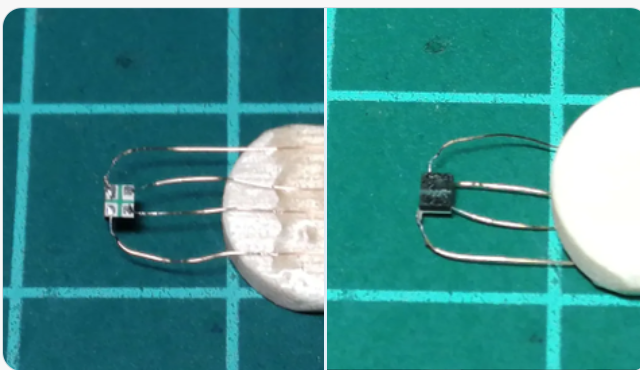

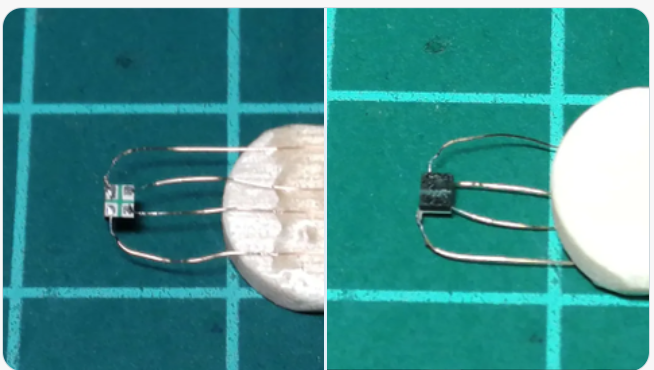

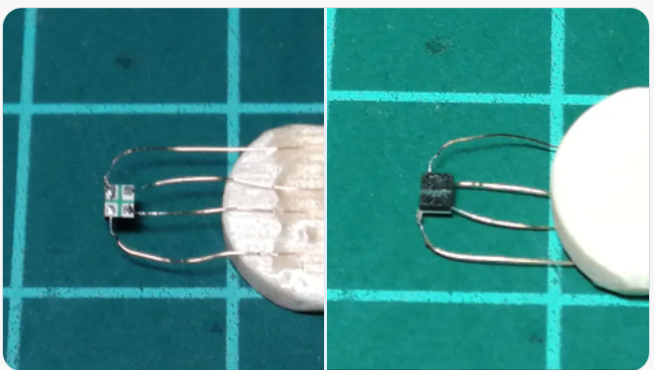

先端の接着部拡大
興味のある方は詳細はこちらをご覧ください。
https://n-shinichi.hatenablog.com/entry/2024/04/20/072526?_gl=15kew57_gcl_au*MTIzMTY2Nzc4OS4xNzA5MjIxMDk2
現在はパワーエレクトロニクス研究です。
昔はHV車、、量産車からルマンHVレーシングカーなどのインバータ設計
工作ごとの趣味を紹介したりしてます
ブログで詳しい説明をしてるもの多いです。
https://n-shinichi.hatenablog.com/
