VFD(蛍光表示管)を用いたデジタル温度計の製作

VFD(蛍光表示管)を用いたデジタル温度計の製作

はじめに

LED2桁表示用のシングルチップA/Dコンバータ(NJU9252)でVFD表示出来る様にしてみました。
使用しているシングルチップA/Dコンバータ(NJU9252)は7セグメントLED駆動用ですが、今回はトランジスタアレイ(M54564P)を使用してVFDを駆動するようにしました。

主な仕様

シングルチップA/Dコンバータ

NJU9252にはサンプルホールド回路、発振回路、7セグメントデコーダ、表示ドライバ及び制御回路が1チップで構成され、LEDを直接駆動することができます。

VFD駆動

VFDを駆動する為にはVFDのグリッドを高電圧(12V~18V)でドライブする必要があります。
トランジスタアレイ(M54564P)はVFD駆動に最適なトランジスタアレイで出力プルダウン抵抗が内蔵されている為、外付けのプルダウン抵抗を省略できます。

温度センサ

LM35DZを使用しています。詳細はLM35DZで検索してみてください。

VFD

FUTABA 2-BT-06-DJK

製作

ユニバーサル基板で試作し専用プリント基板を製作しました。

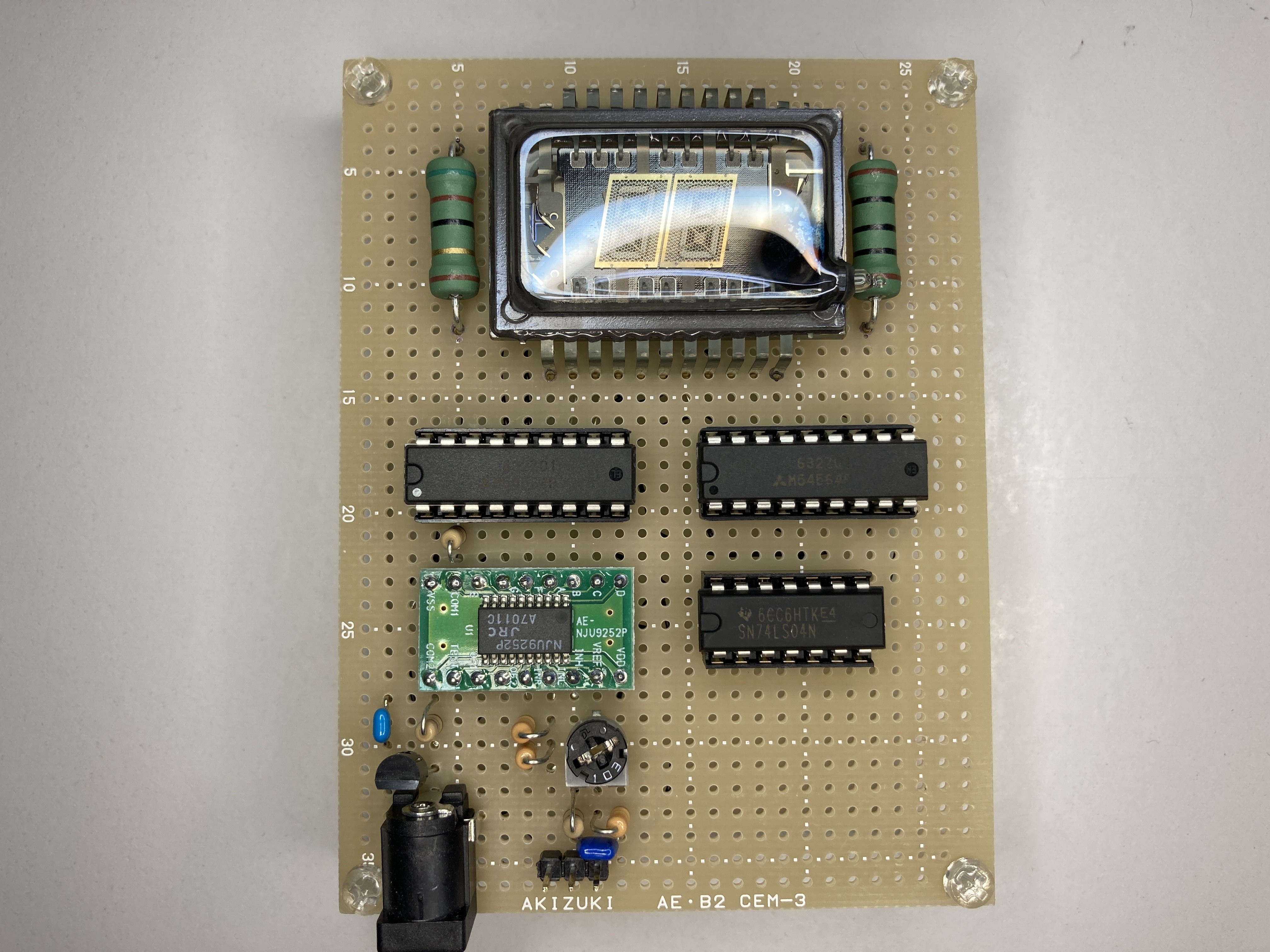

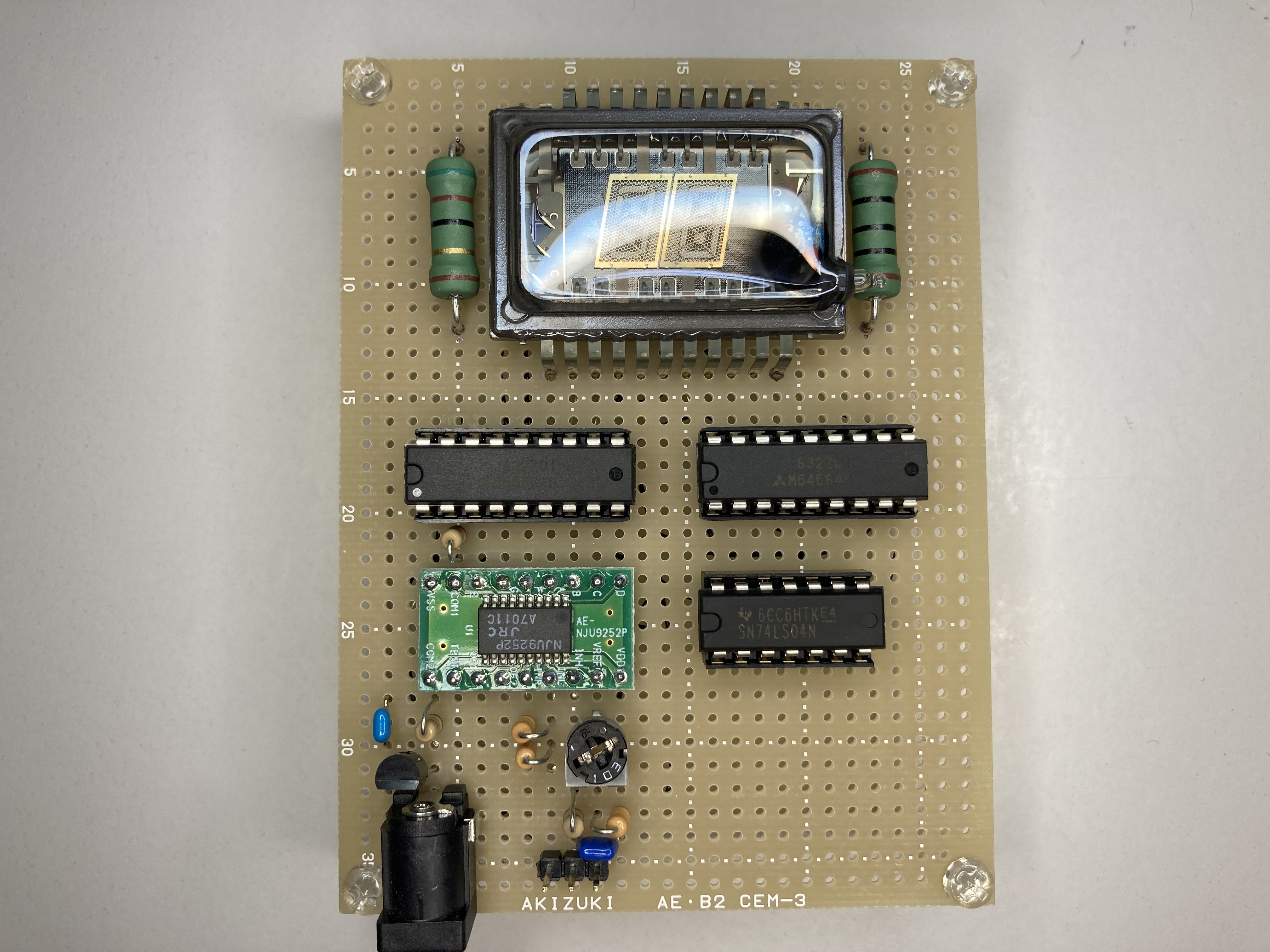

試作ユニバーサル基板

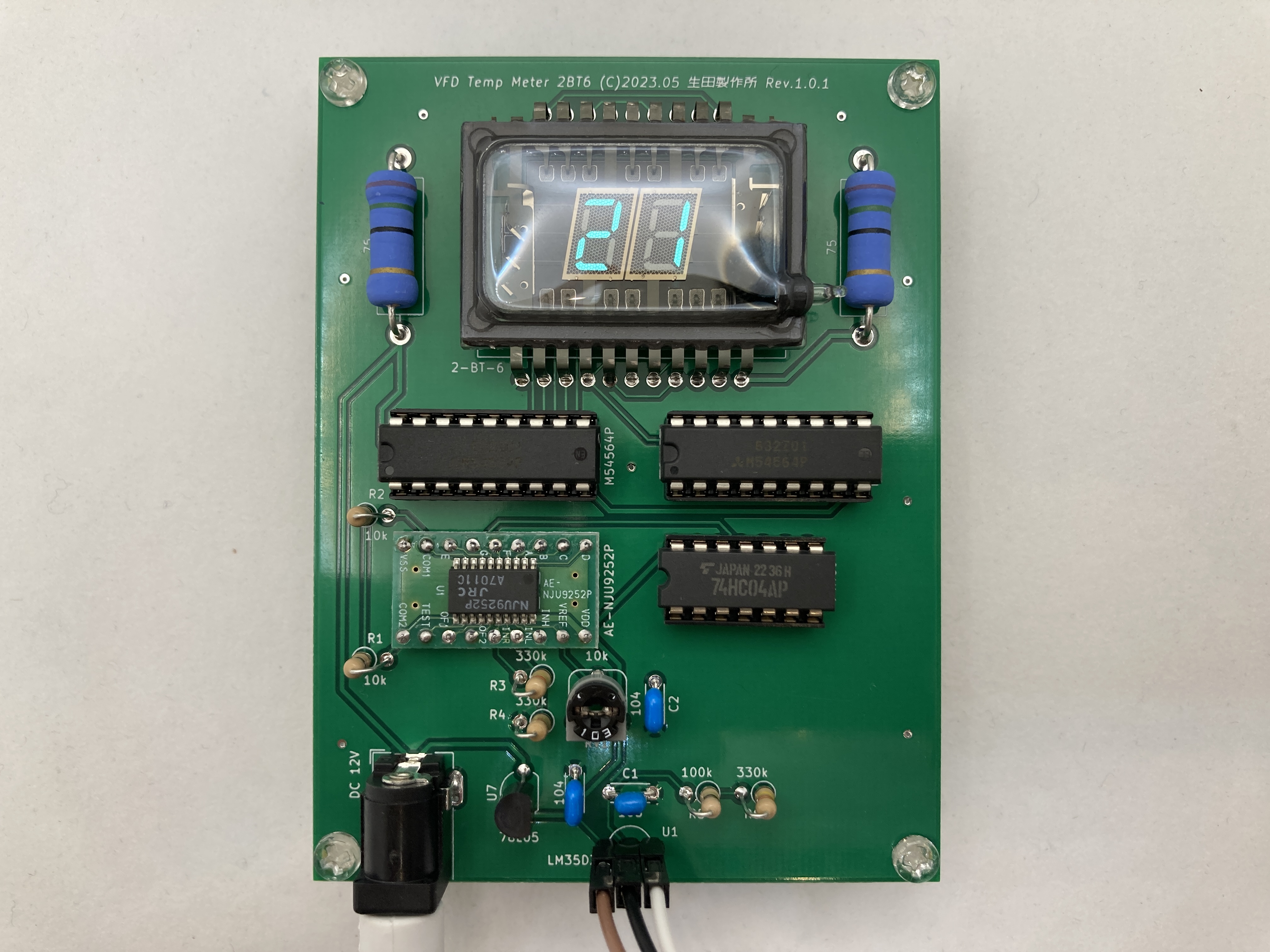

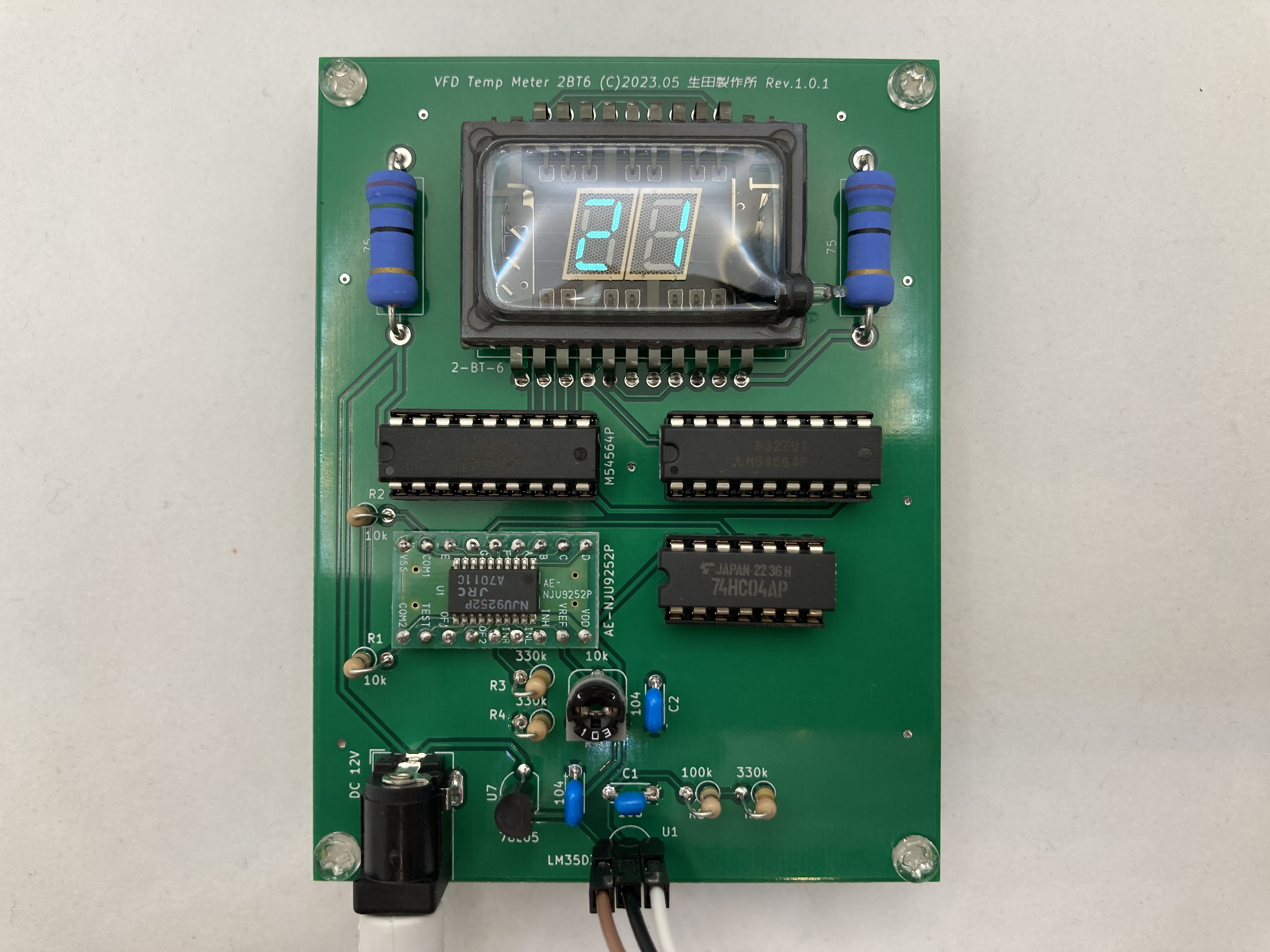

専用プリント基板

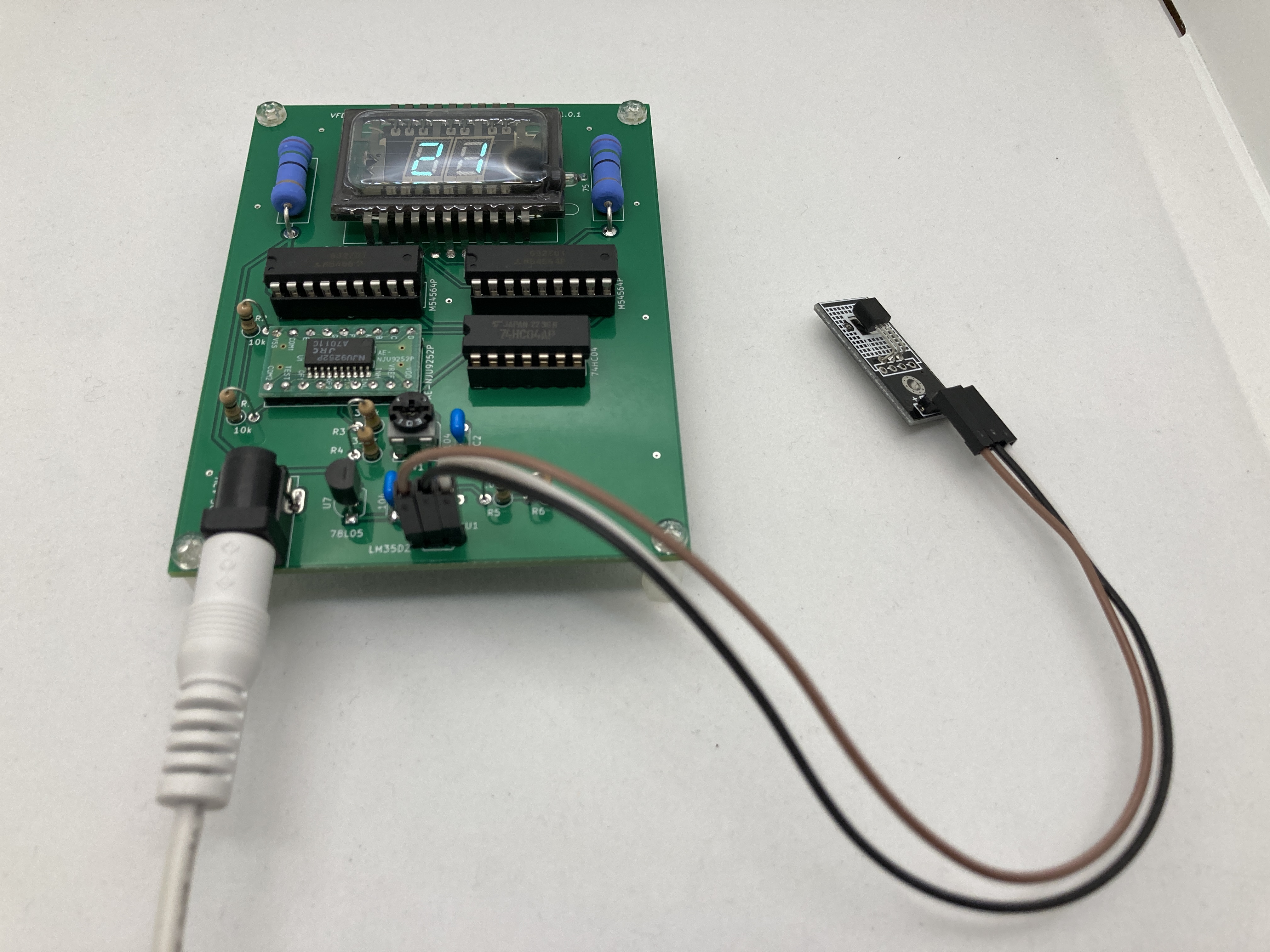

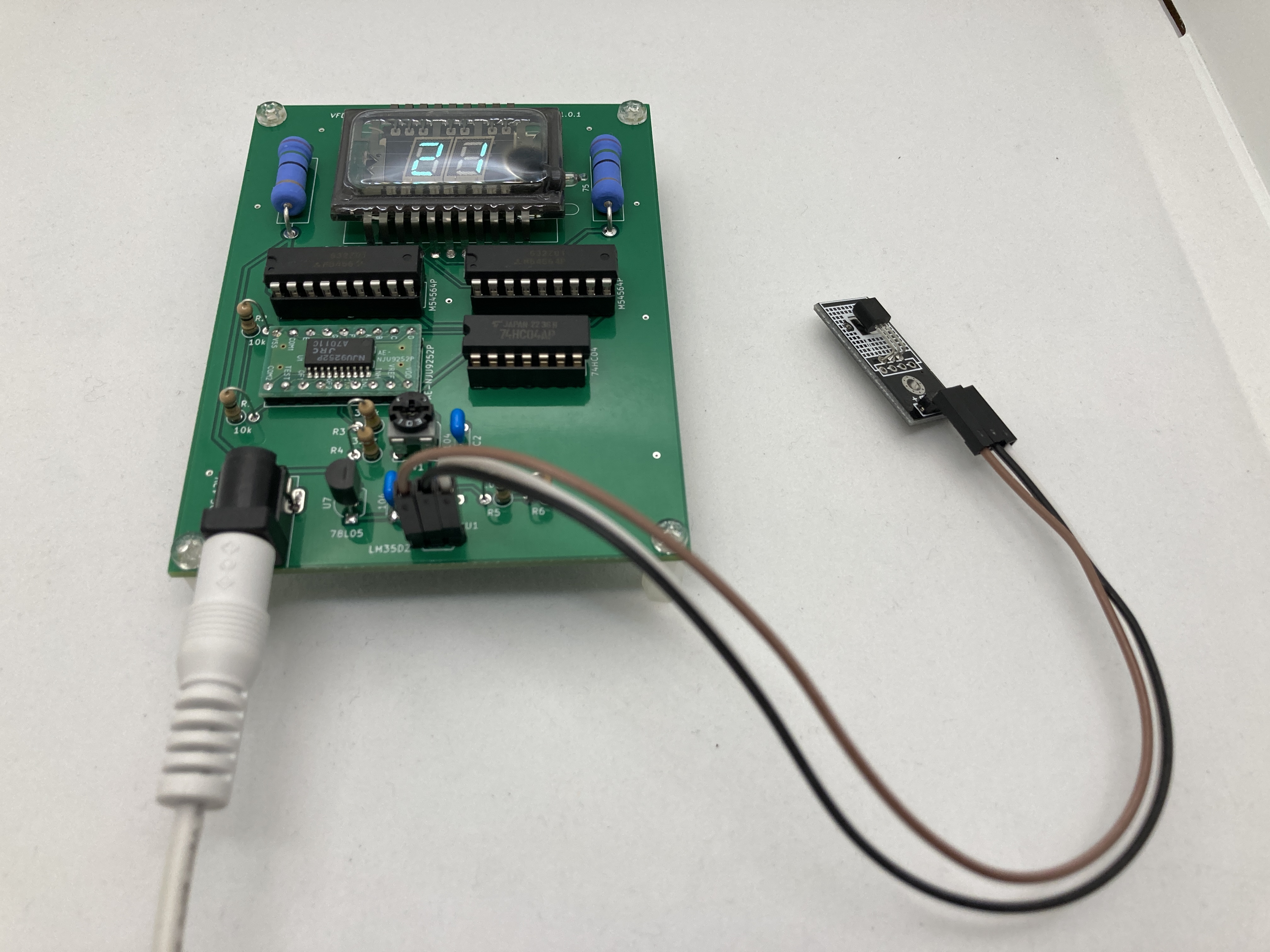

温度センサの接続

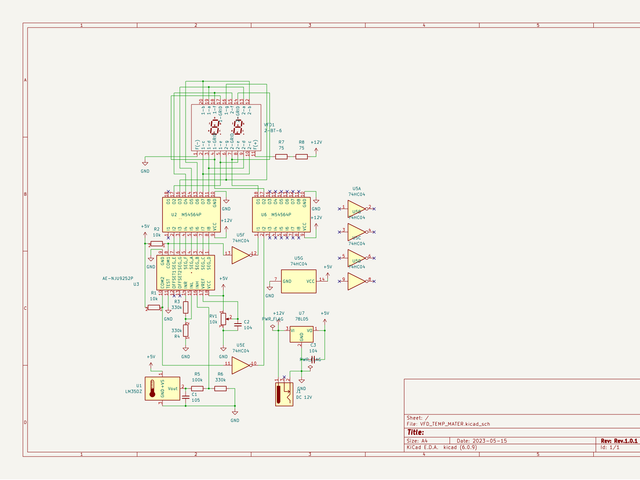

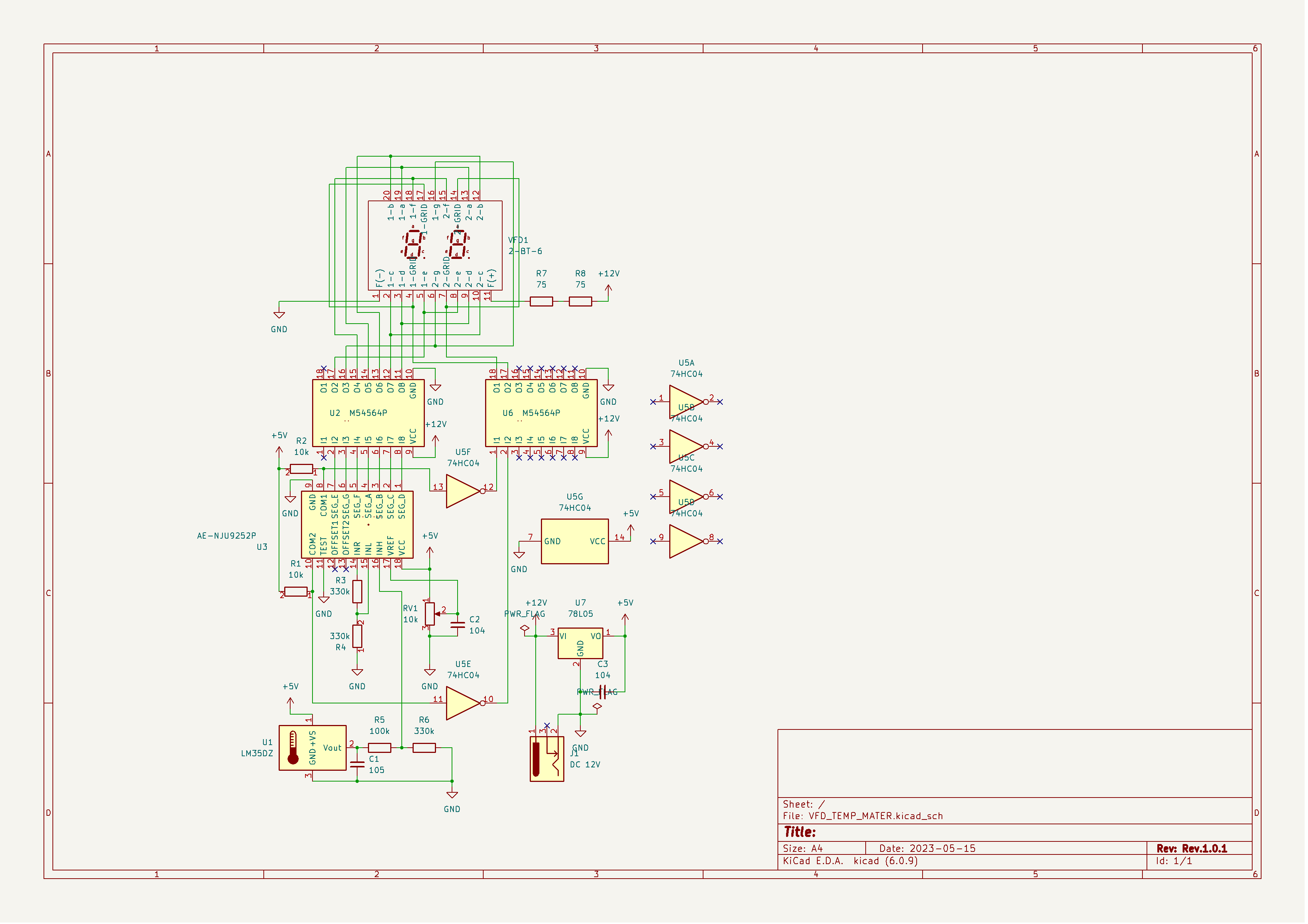

回路図

シングルチップA/Dコンバータ(NJU9252)とトランジスタアレイ(M54564P)を使用した為、とてもシンブルな回路構成です。
キャプションを入力できます

おわりに

回路構成がシンプルな為、電子工作初心者でも比較的簡単に製作できると思います。
今回は専用プリント基板も製作しましたのでキットとして頒布を予定しています。

ここに動画が表示されます
