【SPRESENSE2023】tinyMixer【簡易ミキサー】

【SPRESENSE2023】tinyMixer【簡易ミキサー】

こんにちわっ

リナちゃん X@chrmlinux03 です

このページは SPRESENSE2023コンテストで作った部品を紹介するものです
最初に 開発まとめ をお読みいただければ幸いです

はじめは SoundSerenity用の部品だった

お仕事の中で フェーダー状のポテンショメータを扱う機会があった

いい感じのBカーブなので密林で購入して置いた

「これはフェーダーになるんぢゃね?」

とか考えていたら 👉タッチパネルにバーチャルフェーダーを載せたよ が出来ちゃったのでこちらに流用💦

まぁ捨てる神あれば拾う神ありっていう事

用意するもの

部品名 販売先 価格 御提供品
ストレートスライドポテンショメーター Amazon 739円(5個)
B-stem 4CM01 SPRESENSE用4chマイク基板 スイッチサイエンス 3,300円
超小型 3W D級ステレオアンプモジュール HW-104 持ってた 100円x2
ちょっと大きめなスルーホール基板 持ってた プライスレス

液晶基板は、👉B-Stem4CM01Display にタッチパネルの改造を行うよ で使ったのでマイク基板だけを使う

配線

HW-104 は 1個がステレオ対応なので L/R をマイク入力の前に入れて2個あれば4ch分を確保できる
あーそうそうライン入力だと下がるのねだからHW-104で対応٩(ˊᗜˋ*)و

ケース

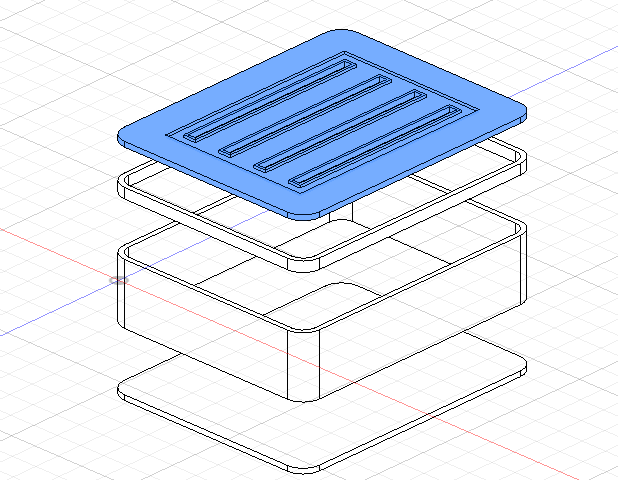

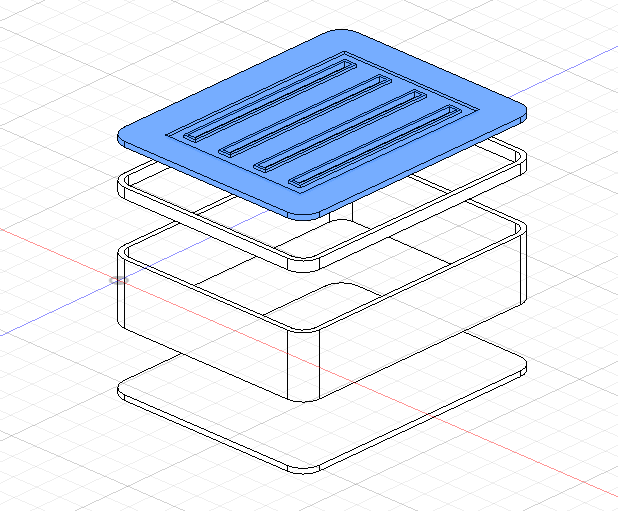

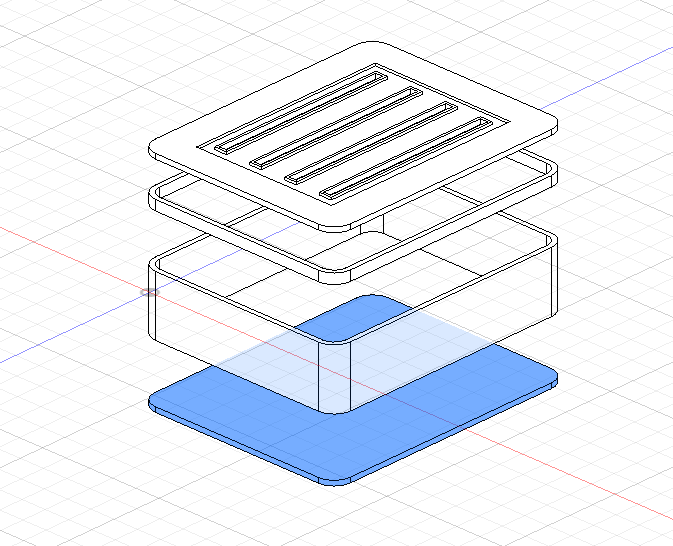

天面

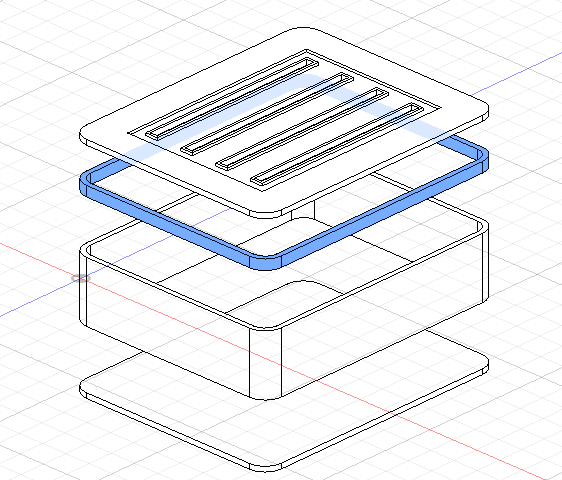

LED用が光る所

LEDが光る所は今回のプロジェクトで共通のものとして

挟み込む事で実現した 👉WS2812B を使った流れるような効果を を使って光を上方向だけに「ぼぅ」っと光らせます

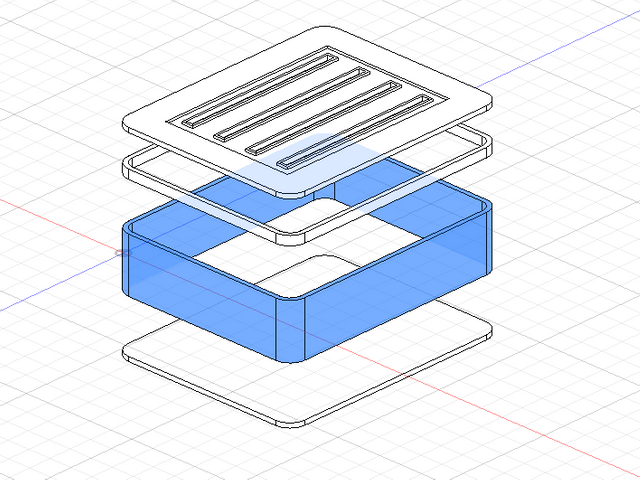

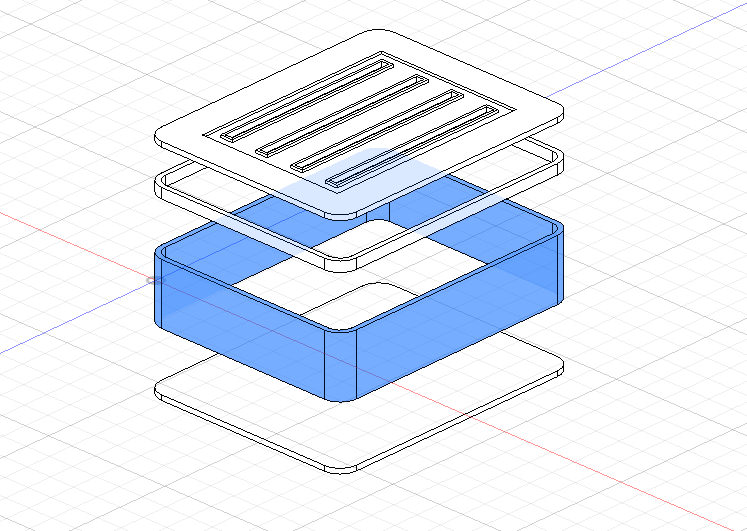

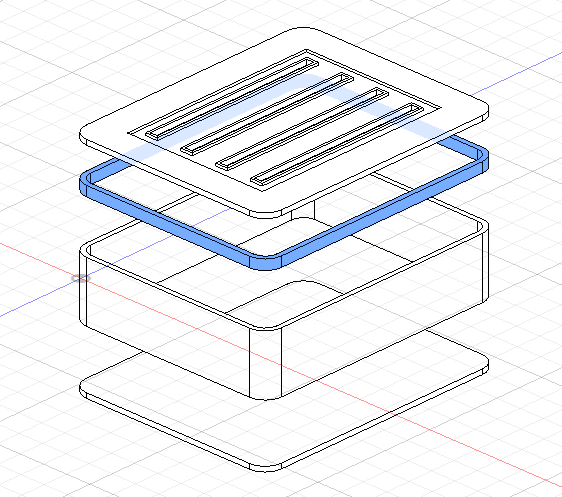

側面

底面

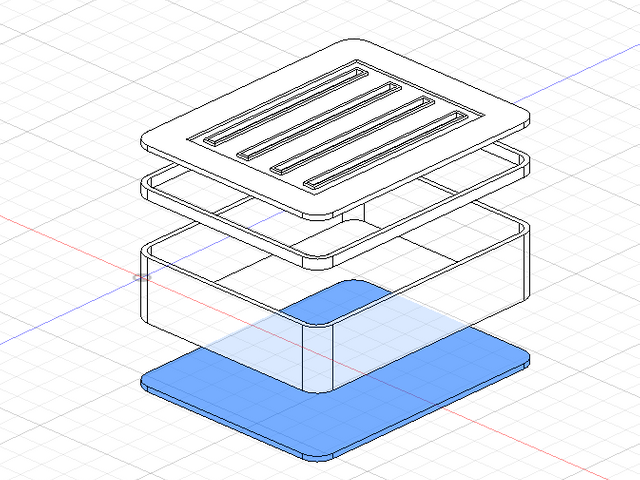

印刷物

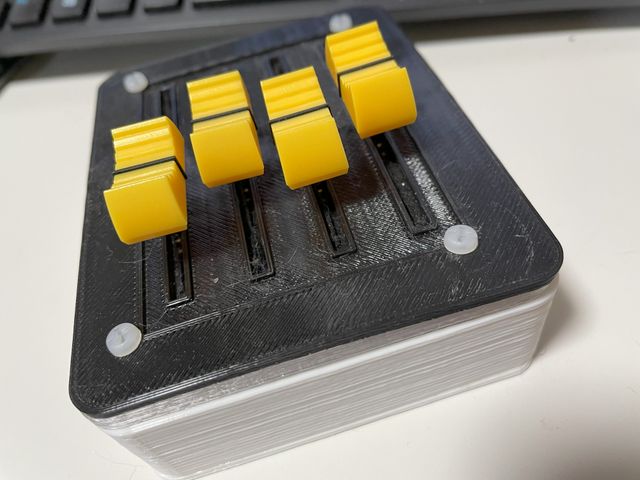

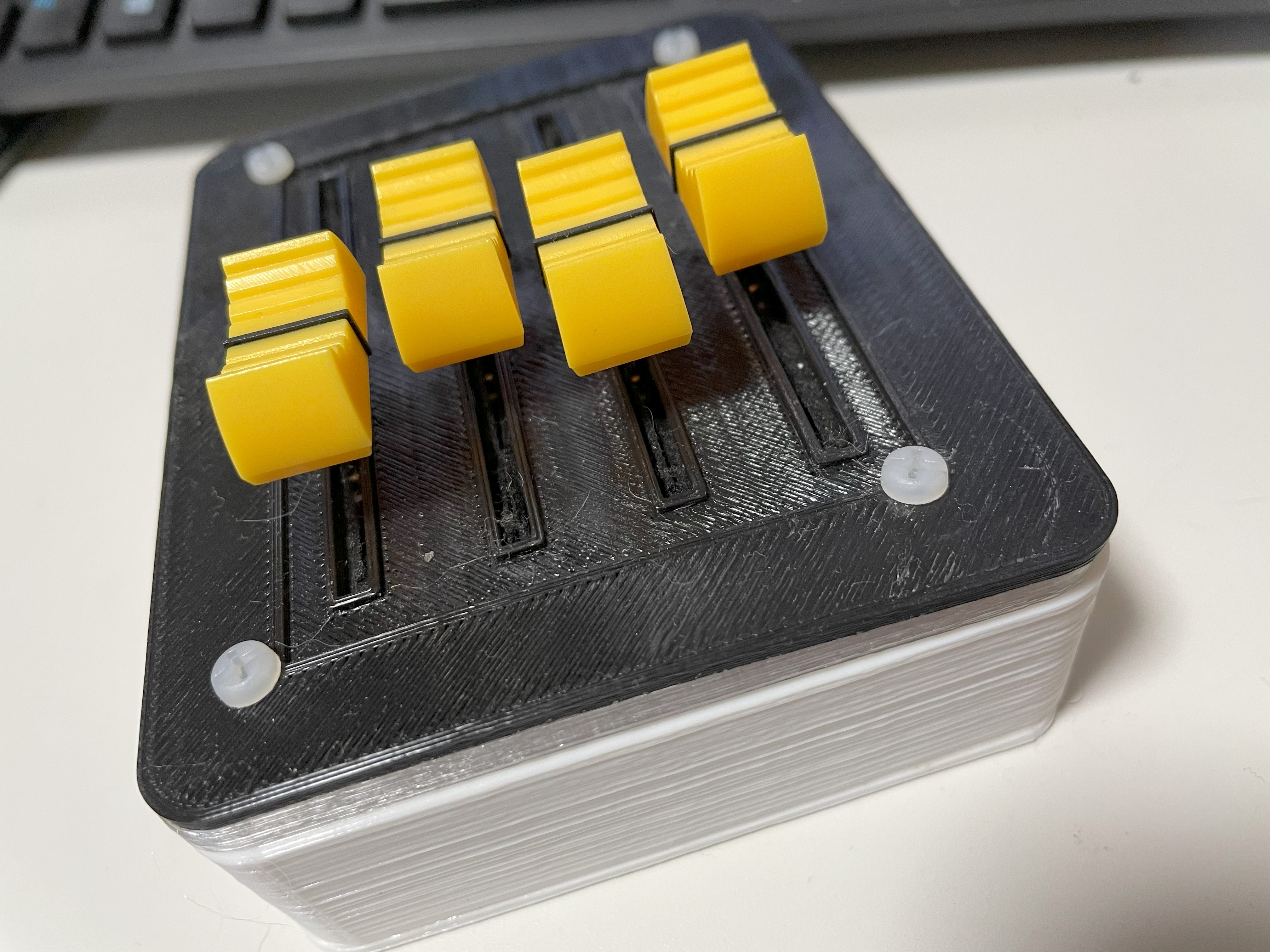

簡易ミキサー

まずは最初に大枠だけ印刷して手作業実機合わせで穴をあけて

それを3DCADに持っていくスタイルです

残務と今後の考察

ちょっとねソフトが間に合わない感じ💦

まぁ最後の最後までやってみますね

through で入力されちゃうとエフェクト掛けられないから

取り込んで 👉AudioDSPを絶妙にハックしたよ【実践編】 で出力させる(予定)
