修理してみた　その８

(Jo^▽^)ノぁぃ♪

「ディスプレイ 故障」

４台有るディスプレイの内、１台が故障した
iiyama ProLite E2208HDD-B1 (PLE2208HDD-B1)
https://kakaku.com/item/K0000111002/
発売は2010年5月10日に発売なので１6年も前の機種だ

電源スイッチONで「一瞬点灯」するが１秒くらいで「消灯」する。
一瞬点灯してすぐ消える症状は、CCFLインバータの保護回路（過電流・過電圧）が働く典型的な挙動で、LCDパネル自体は生きているため“うっすら表示”が残る。

「分解してみる」

前回のディスプレイ修理は失敗したので、今回は慎重に分解する

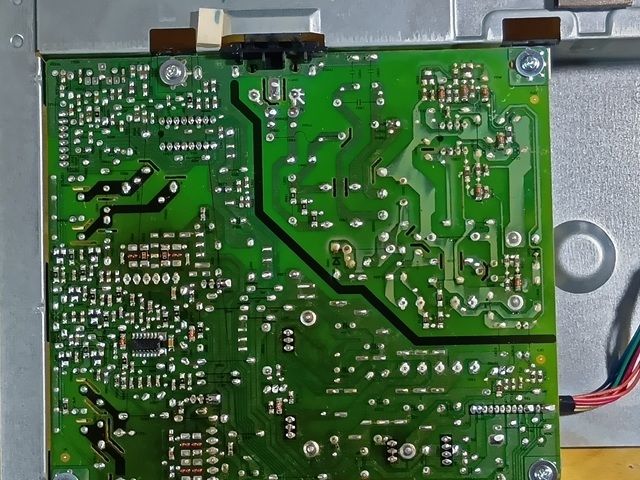

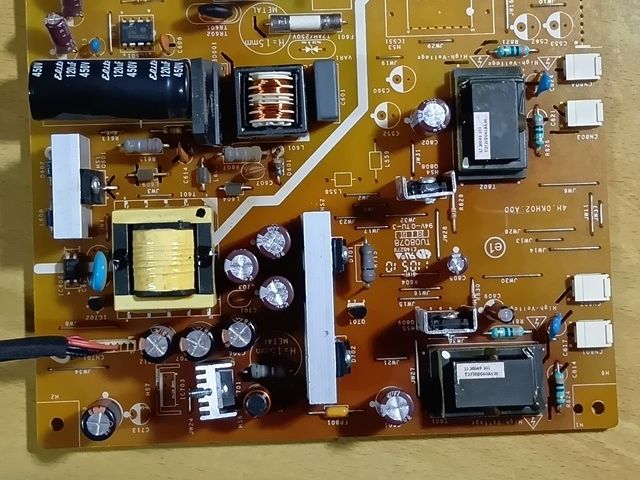

コンデンサの液漏れや膨らみは無い、基板右側がバックライトのインバータだ、高電圧が掛かっているので、電源投入は慎重に

基板のコンデンサを「オンボード上」であちこち計測するが静電容量は有る様だ。

2010年頃の製品は鉛フリーはんだへの移行期でハンダの質が悪い

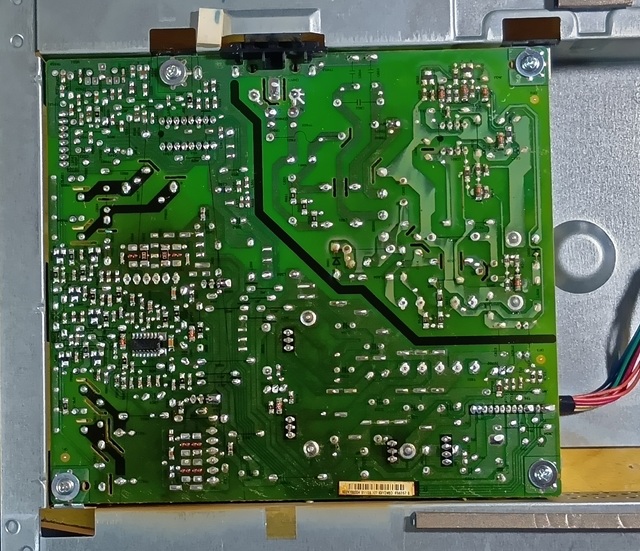

本機も、はんだが白く成って酸化してる白化現象（ホワイトスポット） が発生している。
当時の鉛フリーはんだは酸化しやすく、白化してクラックが入りやすい“初期の鉛フリー特有の劣化”がよく見られる。

そこで、DIP部品だけでも「再はんだ」するが動作は改善せず。

「故障原因」

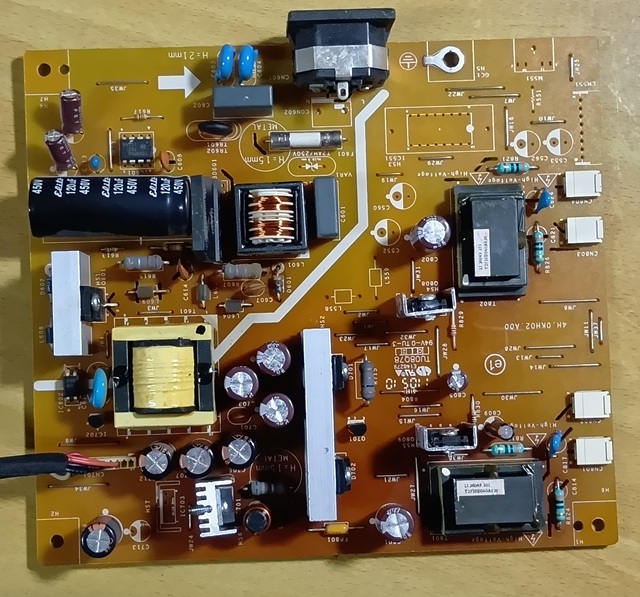

この電源基板は、ワールドワイド入力で基板内には5Vと12Vが確認出来る。
よって、バックライトの電源か冷陰極管の故障が確定した

一瞬でも正常に点灯するので、過負荷等の「保護回路」が動作しているらしい。
この基板の高電圧インバータは２回路有るが、制御ICや出力FETの型番が消されていて確認出来ない。
・インバータICの型番が削られている
・回路図が入手できない
・高電圧部のトレースはリスクが高い
闇雲に部品交換を繰り返すのではなく、制御ロジックが追えない以上、安全と効率を優先して修理から撤退する
修理はここで終了　残念ながら「廃棄処分」とする

さて、ネットで代替品を探す事に成ったが、取り合えずディスプレイ共有で切り替えて使用する事に成る

「ディスプレイ　調達」

色々やったが修理不能で廃棄処分、故障したディスプレイの代わりをネットオークションで探す。
故障したディスプレイは「正面の上段」に有り、高さ制限380mm以内でないと収まりません。

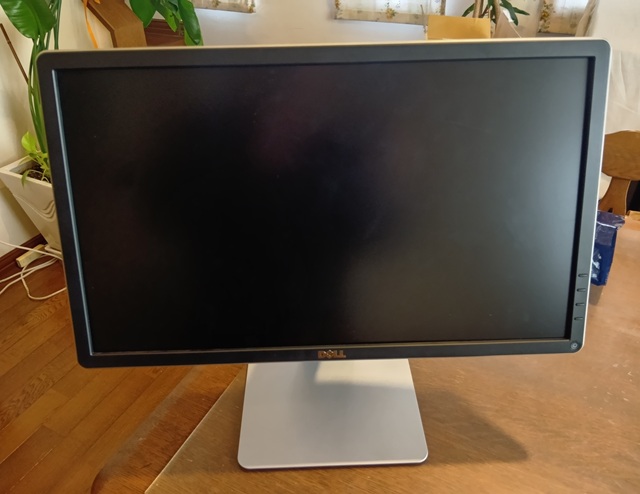

「落札したディスプレイ」

メーカーの仕様書　　DELL P2214Hb
型番から検索すると、最低（縮めた状態）高さ354.2 mmですので、落札しました

「型番違い」

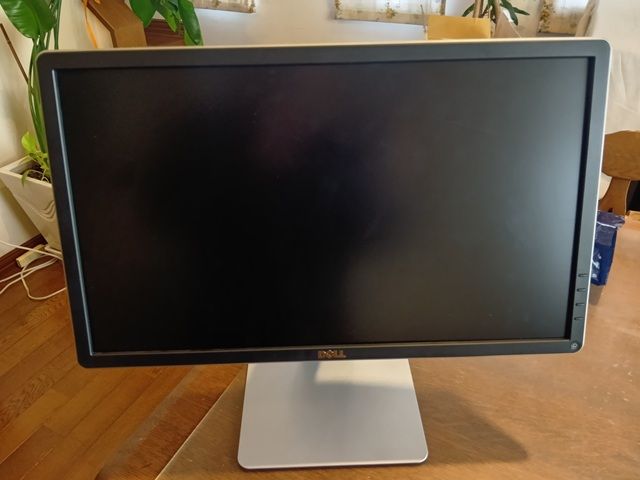

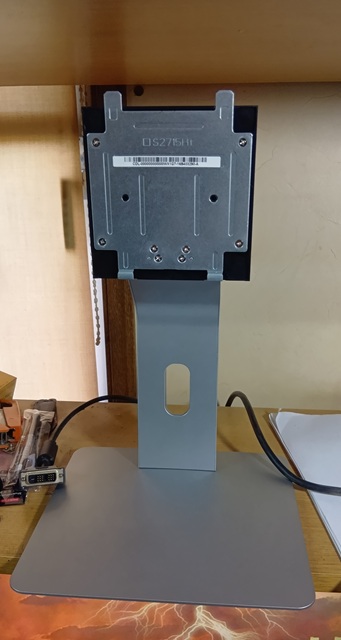

到着したディスプレイ、なんと高さ調整出来ずで高さ430mmです、オークションで表示のディスプレイの型番が違う様です。

足の部分だけなら上段の棚に収まりますが、表示部を取り付けると入りません。
出品者に報告しても時間が掛かるので、メーカー保証が無く成ってもよいので、直ぐに改造します。

「高さを改造」

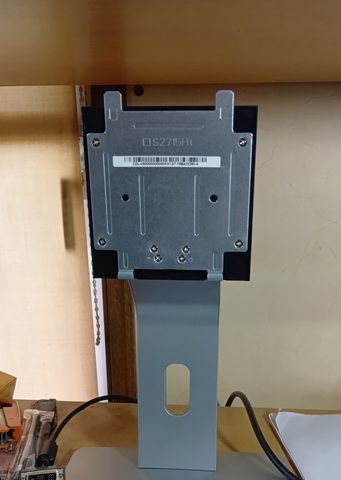

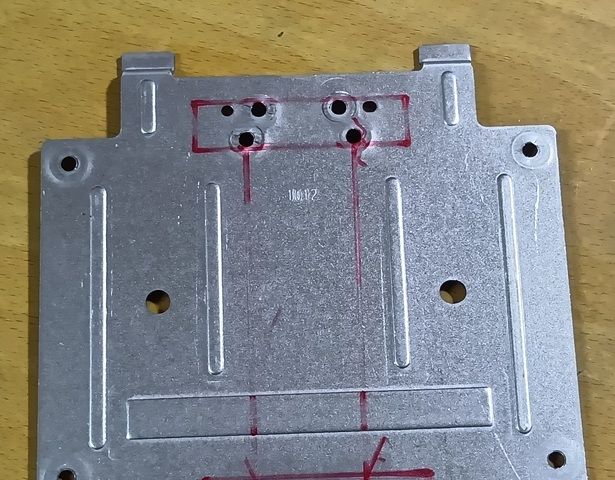

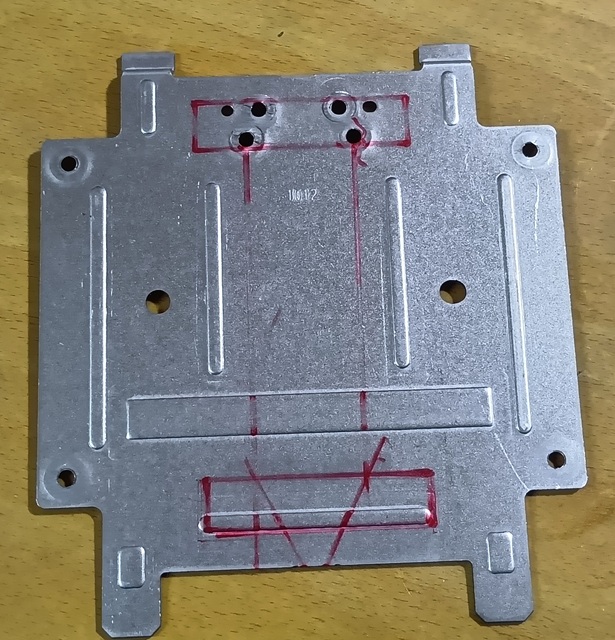

改造は、表示部を取り付ける金具の穴の位置に改造を加えます、金具の「取り付け穴」をあけ直します。
位置決めしてポンチとドリルで「久々の」穴開けです、これで表示部が10cmほど下がります。

「チルトも改造」

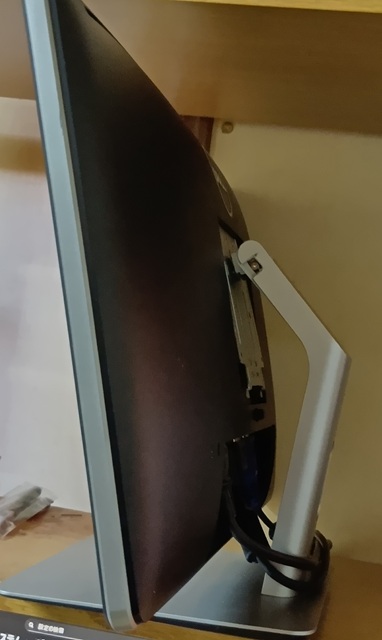

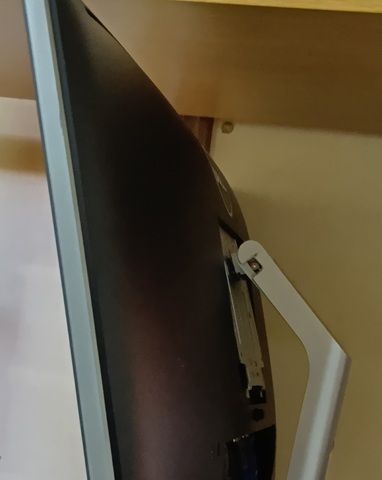

もう一か所改造します、メーカーの仕様書では下方向のチルトが5度ですが、15度まで下を向かせます。
チルトする機構に改造を加えます、表示部　背面のカバーは取り付けられませんが、普段見えないから良しとします。

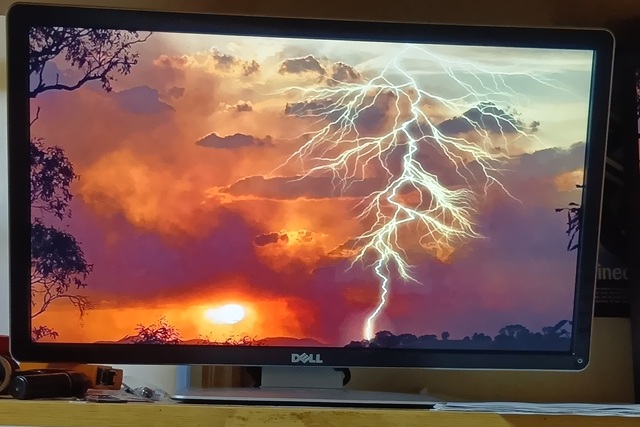

「改造完了」

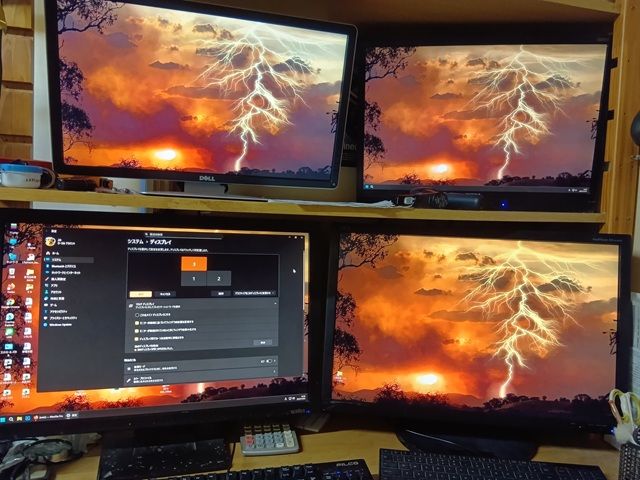

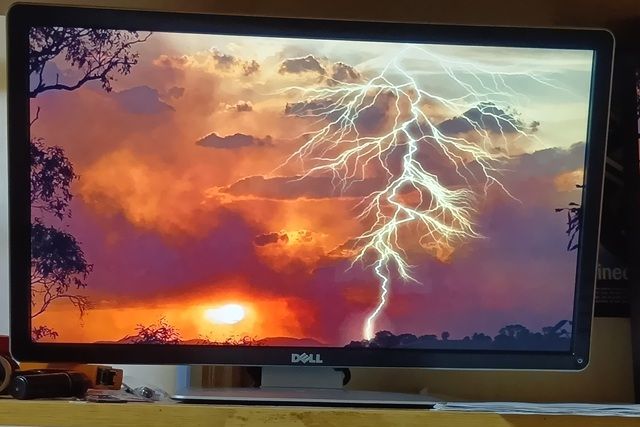

やっと収まり、こちらを向いています

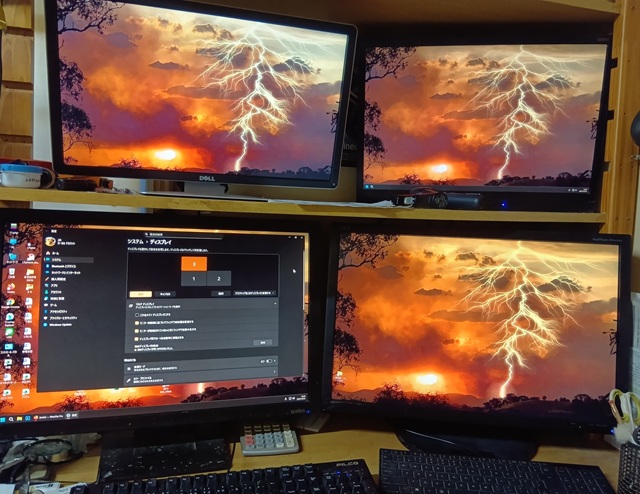

久々に４台のディスプレイが揃いました、

下の２台はメインPC専用で、上の２台はゲーム用PC２台と共有です。

「まとめ」

電源・バックライト・可動部など、経年劣化が重なると“修理可能な部分”より“構造的に寿命を迎える部分”が増えてくる。
14年という時間は、家電の設計寿命を超えており、今回のように“修理可能範囲を超える故障”が増えてくるのだと実感した。
