279【SPRESENSE2023】B-Stem4CM01Displayにタッチパネルの改造を行うよっ
はじめに
こんにちわっ
リナちゃん X@chrmlinux03 です
このページは SPRESENSE2023コンテストで作った部品を紹介するものです
最初に 開発まとめ をお読みいただければ幸いです
何故タッチパネルの配線がしてないの？
と、タッチパネルマスターなら普通に考えた
用意するもの
| 部品名 | 販売先 | 価格 | 御提供品 |
|---|---|---|---|
| B-Stem 4CM01 Display基板 | スイッチサイエンス | 3,300円 | ー |
改造のポイント
前述の LCD液晶基板ili9341でタッチパネルを使うよ を読んで「あ～」ってなった方は大正解
つまりこの基板は タッチパネルへの配線とほかのSPI配線が出来て居ないだけなんだね
回路図
| ４CM01Display基板 | 液晶基板 | 追加 |
|---|---|---|
| VCC | VCC | |
| GND | GND | |
| CS | CS | |
| RESET | RESET | |
| DC/RS | DC | |
| SDI(MOSI) | SDI(MOSI) | |
| SCK | SCK | |
| SDO(MISO) | SDO(MISO) | |
| SCK | T_CL | 追加 |
| D7 | T_CS | 追加 |
| SDI(MOSI) | T_DIN | 追加 |
| SDO(MISO) | T_DO | 追加 |

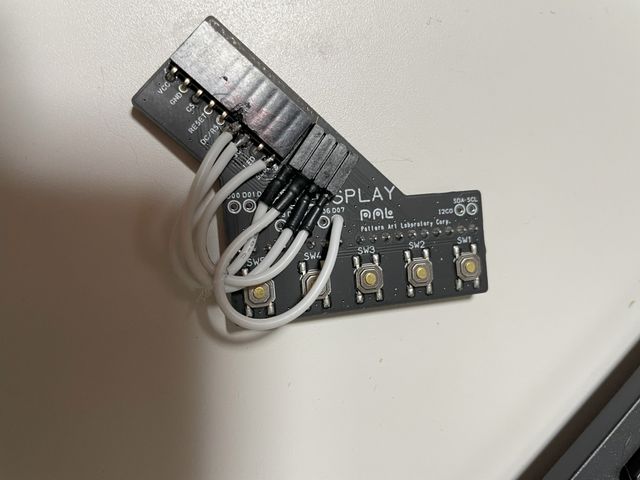

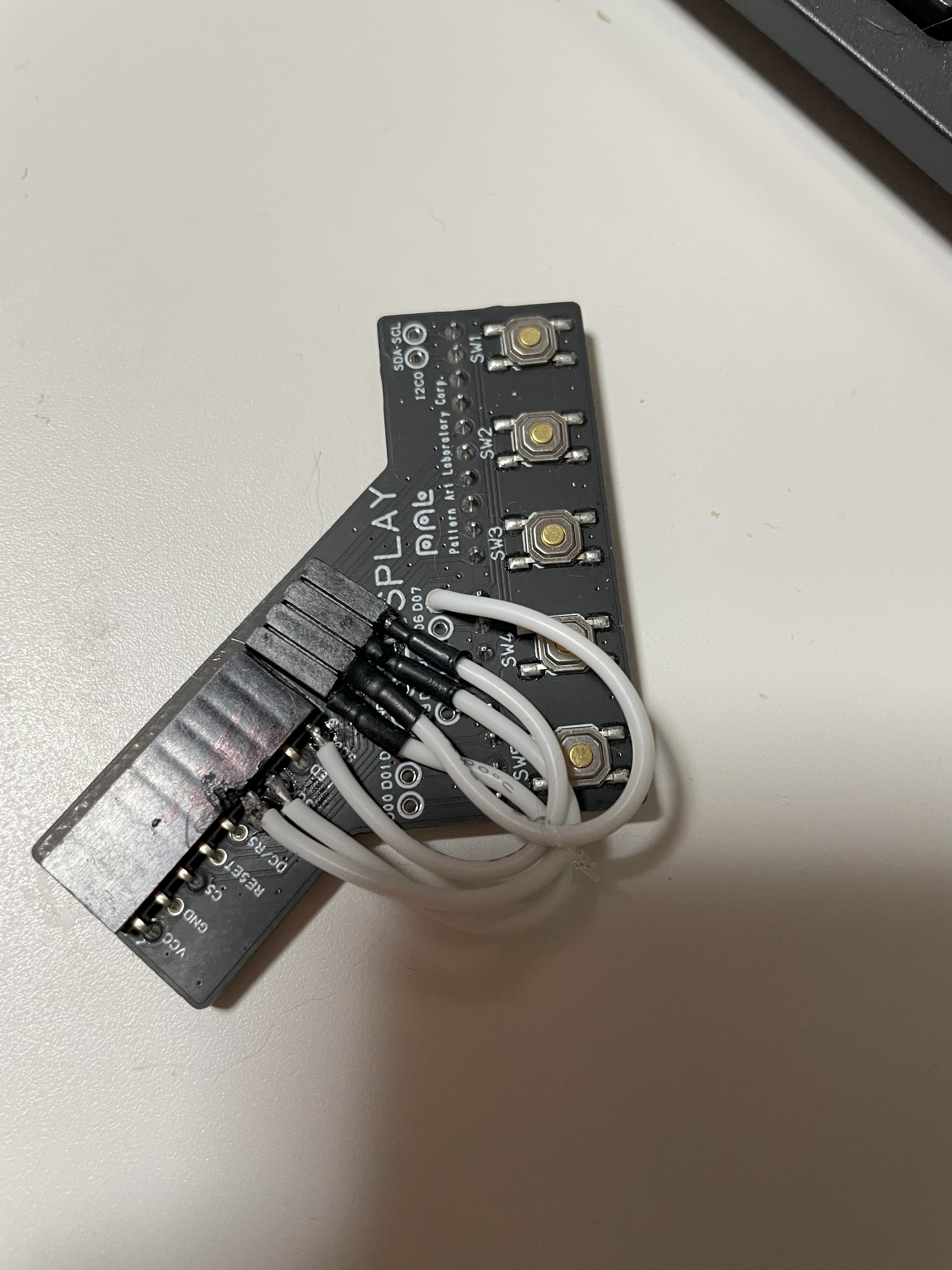

半田付けする
応用例
すでにこの基板を使って考えあぐねている方々へ
残務と今後の考察
これはこれでとても良い基板なんですけど
やはり SW を生かしたかったんだねって思います
こういう基板はアップデートすべきです
※何故液晶が斜めなのー
さいごに
これで あなたも タッチパネルマスター٩(ˊᗜˋ*)و
ご清聴ありがとうございました
