はじめに

以前から部屋の温度や湿度、Co2濃度観測するもの作成したいと思っていました。ただ、コンソールで出力するのではあまりおもしろくないので、MQTTを使用してネットワークに定期的にセンサの状態を配信するようにしてみました。

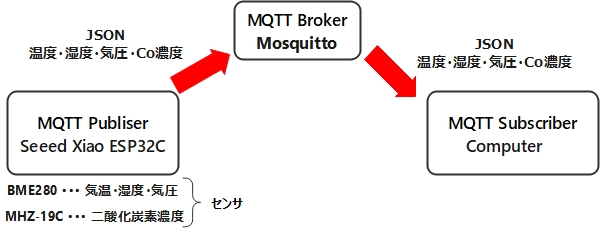

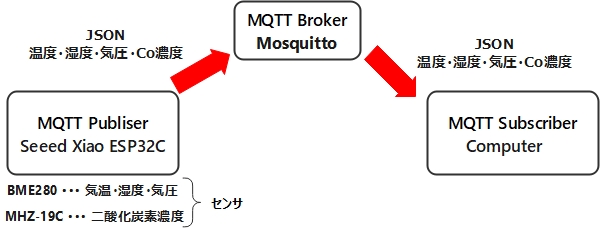

構成

今回はマイコンにSeeed Xiao ESP32Cを使用しました。データの配信にはMQTTを使用して配信をしています。MQTTのBrokerには、Mosquittoを使用しています。Mosquittoは公開サーバを使用せず、ローカルでサーバを立ち上げテストをしています。Mosquittoのインストールや稼働についてはインターネットに情報がたくさんあるので調べてみてください。

使用部品

使用部品は下の表に示す部品を使用しました。

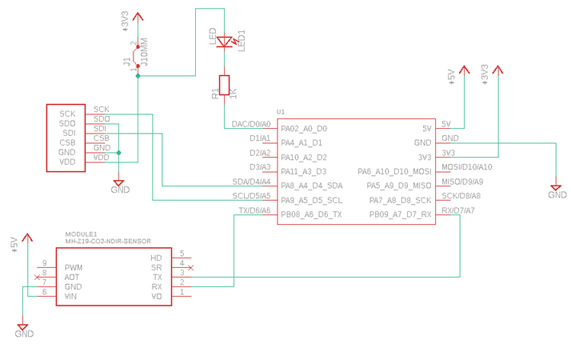

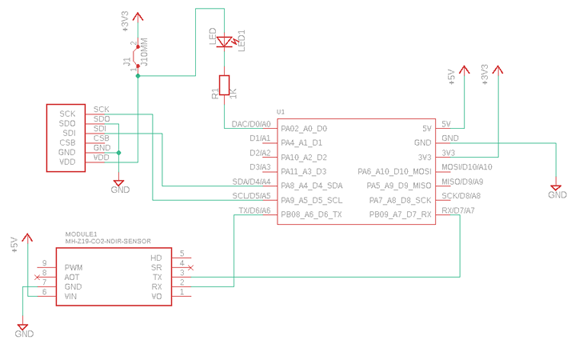

回路図

下の図は今回の回路図になります。BME280はI2CでMHZ-19CはUARTで通信を行い、データを取得しています。

プログラムについて

マイコン側については、ネットワークでデータを配信すること、手早く作成することを目標としたので、Micro Pythonを使用して作成しました。また、購読側は 、Golangを使用して作成しました。

配信側側のプログラム

センサデータを配信するマイコンのプログラムはMicropythonを使用しています。BME280のセンサの取得はこちらのサイトを利用しました。

main.py
import time
import ujson as json

from umqtt.simple import MQTTClient

from machine import Pin
from machine import I2C

from sensor.bme280 import BME280
from sensor.mhz_19c import mhz19C

if __name__ == "__main__":
    led = Pin(2,Pin.OUT)
    i2c = I2C(0, scl=Pin(7), sda=Pin(6), freq=10000)
    sensor = mhz19C()
    bme = BME280(i2c=i2c)

    c = MQTTClient("umqtt_client", "<Brokerのアドレス>", port=<ポート番号>)

    while True:
        c.connect()
        led.off()
        ppm = sensor.getdata()
        temp = bme.temperature
        hum = bme.humidity
        press = bme.pressure
        if ppm is None:
            print('Data None')
            ppm = 9999
        else:
            print(ppm, end='[ppm]\n')

        print(temp,end='[℃]\n')
        print(hum,end='[%]\n')
        print(press,end='[hPa]\n')

        d = {'temp': temp, 'hum': hum, 'press':press}
        data = {'co2': ppm, 'bme280': d}
        c.publish("test/sensor", json.dumps(data))

        c.disconnect()

        time.sleep(1)

        led.on()
        time.sleep(1)

bme280.py
import time
# BME280 default address.
BME280_I2CADDR = 0x76

# Operating Modes
BME280_OSAMPLE_1 = 1
BME280_OSAMPLE_2 = 2
BME280_OSAMPLE_4 = 3
BME280_OSAMPLE_8 = 4
BME280_OSAMPLE_16 = 5

# BME280 Registers

BME280_REGISTER_DIG_T1 = 0x88  # Trimming parameter registers
BME280_REGISTER_DIG_T2 = 0x8A
BME280_REGISTER_DIG_T3 = 0x8C

BME280_REGISTER_DIG_P1 = 0x8E
BME280_REGISTER_DIG_P2 = 0x90
BME280_REGISTER_DIG_P3 = 0x92
BME280_REGISTER_DIG_P4 = 0x94
BME280_REGISTER_DIG_P5 = 0x96
BME280_REGISTER_DIG_P6 = 0x98
BME280_REGISTER_DIG_P7 = 0x9A
BME280_REGISTER_DIG_P8 = 0x9C
BME280_REGISTER_DIG_P9 = 0x9E

BME280_REGISTER_DIG_H1 = 0xA1
BME280_REGISTER_DIG_H2 = 0xE1
BME280_REGISTER_DIG_H3 = 0xE3
BME280_REGISTER_DIG_H4 = 0xE4
BME280_REGISTER_DIG_H5 = 0xE5
BME280_REGISTER_DIG_H6 = 0xE6
BME280_REGISTER_DIG_H7 = 0xE7

BME280_REGISTER_CHIPID = 0xD0
BME280_REGISTER_VERSION = 0xD1
BME280_REGISTER_SOFTRESET = 0xE0

BME280_REGISTER_CONTROL_HUM = 0xF2
BME280_REGISTER_CONTROL = 0xF4
BME280_REGISTER_CONFIG = 0xF5
BME280_REGISTER_PRESSURE_DATA = 0xF7
BME280_REGISTER_TEMP_DATA = 0xFA
BME280_REGISTER_HUMIDITY_DATA = 0xFD


class Device:
    """Class for communicating with an I2C device.

    Allows reading and writing 8-bit, 16-bit, and byte array values to
    registers on the device."""

    def __init__(self, address, i2c):
        """Create an instance of the I2C device at the specified address using
        the specified I2C interface object."""
        self._address = address
        self._i2c = i2c

    def writeRaw8(self, value):
        """Write an 8-bit value on the bus (without register)."""
        value = value & 0xFF
        self._i2c.writeto(self._address, value)

    def write8(self, register, value):
        """Write an 8-bit value to the specified register."""
        b = bytearray(1)
        b[0] = value & 0xFF
        self._i2c.writeto_mem(self._address, register, b)

    def write16(self, register, value):
        """Write a 16-bit value to the specified register."""
        value = value & 0xFFFF
        b = bytearray(2)
        b[0] = value & 0xFF
        b[1] = (value >> 8) & 0xFF
        self._i2c.writeto_mem(self._address, register, value)

    def readRaw8(self):
        """Read an 8-bit value on the bus (without register)."""
        return int.from_bytes(self._i2c.readfrom(self._address, 1), 'little') & 0xFF

    def readU8(self, register):
        """Read an unsigned byte from the specified register."""
        return int.from_bytes(
            self._i2c.readfrom_mem(self._address, register, 1), 'little') & 0xFF

    def readS8(self, register):
        """Read a signed byte from the specified register."""
        result = self.readU8(register)
        if result > 127:
            result -= 256
        return result

    def readU16(self, register, little_endian=True):
        result = int.from_bytes(
            self._i2c.readfrom_mem(self._address, register, 2), 'little') & 0xFFFF
        if not little_endian:
            result = ((result << 8) & 0xFF00) + (result >> 8)
        return result

    def readS16(self, register, little_endian=True):
        """Read a signed 16-bit value from the specified register, with the
        specified endianness (default little endian, or least significant byte
        first)."""
        result = self.readU16(register, little_endian)
        if result > 32767:
            result -= 65536
        return result

    def readU16LE(self, register):
        """Read an unsigned 16-bit value from the specified register, in little
        endian byte order."""
        return self.readU16(register, little_endian=True)

    def readU16BE(self, register):
        """Read an unsigned 16-bit value from the specified register, in big
        endian byte order."""
        return self.readU16(register, little_endian=False)

    def readS16LE(self, register):
        """Read a signed 16-bit value from the specified register, in little
        endian byte order."""
        return self.readS16(register, little_endian=True)

    def readS16BE(self, register):
        """Read a signed 16-bit value from the specified register, in big
        endian byte order."""
        return self.readS16(register, little_endian=False)


class BME280:
    def __init__(self, mode=BME280_OSAMPLE_1, address=BME280_I2CADDR, i2c=None,
                 **kwargs):
        # Check that mode is valid.
        if mode not in [BME280_OSAMPLE_1, BME280_OSAMPLE_2, BME280_OSAMPLE_4,
                        BME280_OSAMPLE_8, BME280_OSAMPLE_16]:
            raise ValueError(
                'Unexpected mode value {0}. Set mode to one of '
                'BME280_ULTRALOWPOWER, BME280_STANDARD, BME280_HIGHRES, or '
                'BME280_ULTRAHIGHRES'.format(mode))
        self._mode = mode
        # Create I2C device.
        if i2c is None:
            raise ValueError('An I2C object is required.')
        self._device = Device(address, i2c)
        # Load calibration values.
        self._load_calibration()
        self._device.write8(BME280_REGISTER_CONTROL, 0x3F)
        self.t_fine = 0

    def _load_calibration(self):

        self.dig_T1 = self._device.readU16LE(BME280_REGISTER_DIG_T1)
        self.dig_T2 = self._device.readS16LE(BME280_REGISTER_DIG_T2)
        self.dig_T3 = self._device.readS16LE(BME280_REGISTER_DIG_T3)

        self.dig_P1 = self._device.readU16LE(BME280_REGISTER_DIG_P1)
        self.dig_P2 = self._device.readS16LE(BME280_REGISTER_DIG_P2)
        self.dig_P3 = self._device.readS16LE(BME280_REGISTER_DIG_P3)
        self.dig_P4 = self._device.readS16LE(BME280_REGISTER_DIG_P4)
        self.dig_P5 = self._device.readS16LE(BME280_REGISTER_DIG_P5)
        self.dig_P6 = self._device.readS16LE(BME280_REGISTER_DIG_P6)
        self.dig_P7 = self._device.readS16LE(BME280_REGISTER_DIG_P7)
        self.dig_P8 = self._device.readS16LE(BME280_REGISTER_DIG_P8)
        self.dig_P9 = self._device.readS16LE(BME280_REGISTER_DIG_P9)

        self.dig_H1 = self._device.readU8(BME280_REGISTER_DIG_H1)
        self.dig_H2 = self._device.readS16LE(BME280_REGISTER_DIG_H2)
        self.dig_H3 = self._device.readU8(BME280_REGISTER_DIG_H3)
        self.dig_H6 = self._device.readS8(BME280_REGISTER_DIG_H7)

        h4 = self._device.readS8(BME280_REGISTER_DIG_H4)
        h4 = (h4 << 24) >> 20
        self.dig_H4 = h4 | (self._device.readU8(BME280_REGISTER_DIG_H5) & 0x0F)

        h5 = self._device.readS8(BME280_REGISTER_DIG_H6)
        h5 = (h5 << 24) >> 20
        self.dig_H5 = h5 | (
                self._device.readU8(BME280_REGISTER_DIG_H5) >> 4 & 0x0F)

    def read_raw_temp(self):
        """Reads the raw (uncompensated) temperature from the sensor."""
        meas = self._mode
        self._device.write8(BME280_REGISTER_CONTROL_HUM, meas)
        meas = self._mode << 5 | self._mode << 2 | 1
        self._device.write8(BME280_REGISTER_CONTROL, meas)
        sleep_time = 1250 + 2300 * (1 << self._mode)

        sleep_time = sleep_time + 2300 * (1 << self._mode) + 575
        sleep_time = sleep_time + 2300 * (1 << self._mode) + 575
        time.sleep_us(sleep_time)  # Wait the required time
        msb = self._device.readU8(BME280_REGISTER_TEMP_DATA)
        lsb = self._device.readU8(BME280_REGISTER_TEMP_DATA + 1)
        xlsb = self._device.readU8(BME280_REGISTER_TEMP_DATA + 2)
        raw = ((msb << 16) | (lsb << 8) | xlsb) >> 4
        return raw

    def read_raw_pressure(self):
        """Reads the raw (uncompensated) pressure level from the sensor."""
        """Assumes that the temperature has already been read """
        """i.e. that enough delay has been provided"""
        msb = self._device.readU8(BME280_REGISTER_PRESSURE_DATA)
        lsb = self._device.readU8(BME280_REGISTER_PRESSURE_DATA + 1)
        xlsb = self._device.readU8(BME280_REGISTER_PRESSURE_DATA + 2)
        raw = ((msb << 16) | (lsb << 8) | xlsb) >> 4
        return raw

    def read_raw_humidity(self):
        """Assumes that the temperature has already been read """
        """i.e. that enough delay has been provided"""
        msb = self._device.readU8(BME280_REGISTER_HUMIDITY_DATA)
        lsb = self._device.readU8(BME280_REGISTER_HUMIDITY_DATA + 1)
        raw = (msb << 8) | lsb
        return raw

    def read_temperature(self):
        """Get the compensated temperature in 0.01 of a degree celsius."""
        adc = self.read_raw_temp()
        var1 = ((adc >> 3) - (self.dig_T1 << 1)) * (self.dig_T2 >> 11)
        var2 = ((
                        (((adc >> 4) - self.dig_T1) * ((adc >> 4) - self.dig_T1)) >> 12) *
                self.dig_T3) >> 14
        self.t_fine = var1 + var2
        return (self.t_fine * 5 + 128) >> 8

    def read_pressure(self):
        """Gets the compensated pressure in Pascals."""
        adc = self.read_raw_pressure()
        var1 = self.t_fine - 128000
        var2 = var1 * var1 * self.dig_P6
        var2 = var2 + ((var1 * self.dig_P5) << 17)
        var2 = var2 + (self.dig_P4 << 35)
        var1 = (((var1 * var1 * self.dig_P3) >> 8) +
                ((var1 * self.dig_P2) >> 12))
        var1 = (((1 << 47) + var1) * self.dig_P1) >> 33
        if var1 == 0:
            return 0
        p = 1048576 - adc
        p = (((p << 31) - var2) * 3125) // var1
        var1 = (self.dig_P9 * (p >> 13) * (p >> 13)) >> 25
        var2 = (self.dig_P8 * p) >> 19
        return ((p + var1 + var2) >> 8) + (self.dig_P7 << 4)

    def read_humidity(self):
        adc = self.read_raw_humidity()
        # print 'Raw humidity = {0:d}'.format (adc)
        h = self.t_fine - 76800
        h = (((((adc << 14) - (self.dig_H4 << 20) - (self.dig_H5 * h)) +
               16384) >> 15) * (((((((h * self.dig_H6) >> 10) * (((h *
                                                                   self.dig_H3) >> 11) + 32768)) >> 10) + 2097152) *
                                 self.dig_H2 + 8192) >> 14))
        h = h - (((((h >> 15) * (h >> 15)) >> 7) * self.dig_H1) >> 4)
        h = 0 if h < 0 else h
        h = 419430400 if h > 419430400 else h
        return h >> 12

    @property
    def temperature(self):
        """Return the temperature in degrees."""
        t = self.read_temperature()
        # ti = t // 100
        # td = t - ti * 100
        return t / 100
        # return "{}.{:02d}C".format(ti, td)

    @property
    def pressure(self):
        "Return the temperature in hPa."
        p = self.read_pressure() // 256
        # pi = p // 100
        # pd = p - pi * 100
        return p / 100
        # return "{}.{:02d}hPa".format(pi, pd)

    @property
    def humidity(self):
        "Return the humidity in percent."
        h = self.read_humidity()
        # hi = h // 1024
        # hd = h * 100 // 1024 - hi * 100
        return h / 1024
        # return "{}.{:02d}%".format(hi, hd)

mhz_19c.py
from machine import UART

class mhz19C:
    """ Co2センサーMHZ-19Cクラス """

    # コンストラクタ
    def __init__(self):
        self.uart = UART(1, 9600, 8, None, 1, tx=21, rx=20)

    # センサーからのデータ取得
    def getdata(self):
        cmd = bytearray([0xff, 0x01, 0x86, 0x00, 0x00, 0x00, 0x00, 0x00, 0x79])
        self.uart.write(cmd)
        if self.uart.any():
            data = self.uart.read()
            ppm = int.from_bytes(data[2:4], "big")
            return ppm

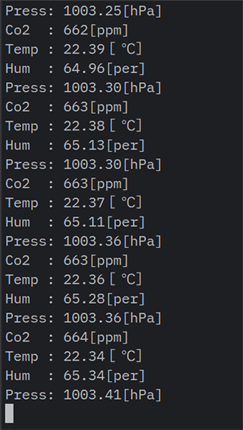

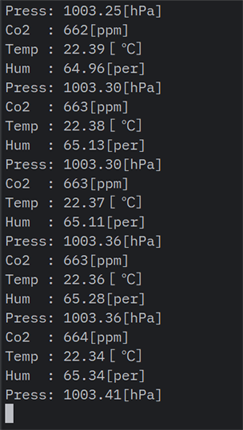

購読側のプログラム

購読側のプログラムです。Publisherで配信されるとデータを受信し、表示します。

購読側のプログラム
package main

import (
	"encoding/json"
	"fmt"
	"log"
	"os"
	"os/signal"

	mqtt "github.com/eclipse/paho.mqtt.golang"
)

type Bme280 struct {
	Temp  float64 `json:"temp"`
	Hum   float64 `json:"hum"`
	Press float64 `json:"press"`
}

// SendData JSON用構造体
type RecvData struct {
	Co2    int    `json:"co2"`
	Sensor Bme280 `json:"bme280"`
}

// ---------------------------------------------------------------
func main() {
	var rData RecvData
	//var c Counter

	fmt.Fprintf(os.Stderr, "*** 開始 ***\n")

	msgCh := make(chan mqtt.Message)

	var f mqtt.MessageHandler = func(client mqtt.Client, msg mqtt.Message) {
		msgCh <- msg
	}

	// MQTTブローカに接続
	opts := mqtt.NewClientOptions().AddBroker("tcp://<Brokerのアドレス>:<ポート番号>")
	cc := mqtt.NewClient(opts)

	token := cc.Connect()
	if token.Wait() && token.Error() != nil {
		log.Fatalf("Mqtt error: %s", token.Error())
	}

	// Topicを設定
	subscribeToken := cc.Subscribe("test/sensor", 0, f)
	if subscribeToken.Wait() && subscribeToken.Error() != nil {
		log.Fatal(subscribeToken.Error())
	}

	// OSから割込を検出
	signalCh := make(chan os.Signal, 1)
	signal.Notify(signalCh, os.Interrupt)

	for {
		select {
		// メッセージ到着
		case m := <-msgCh:
			// JSONデータをデコードして表示
			json.Unmarshal(m.Payload(), &rData)
			fmt.Printf("Co2  : %d[ppm]\n", rData.Co2)
			fmt.Printf("Temp : %5.2f［℃］\n", rData.Sensor.Temp)
			fmt.Printf("Hum  : %5.2f[per]\n", rData.Sensor.Hum)
			fmt.Printf("Press: %5.2f[hPa]\n", rData.Sensor.Press)

		// 終了割込処理
		case <-signalCh:
			fmt.Printf("Interrupt detected.\n")
			cc.Disconnect(1000)
			return
		}
	}
}

下の図は実際に動作させて、センサの状態を購読している様子です。

最後に

今回、ESP32CとCo2センサ、温度・湿度・気圧センサを使用してCo2濃度や温度などの部屋の状況を配信するものを製作してみました。MQTTを使えば簡単に配信したり、購読できるので応用の範囲が広がると思います。製作した記事が少しでも参考になれば良いかなぁと思っています。
