ブレッドボード・ユニバーサル基板で使うジャンパー線を自作する

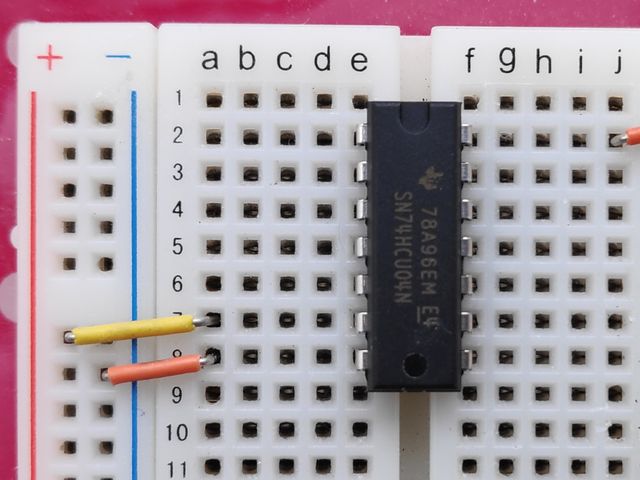

ブレッドボードで工作をしていると、ジャンパー線をたくさん使いますが、その中でも特に300milと400milの物をよく使うので足りなくなってきます。

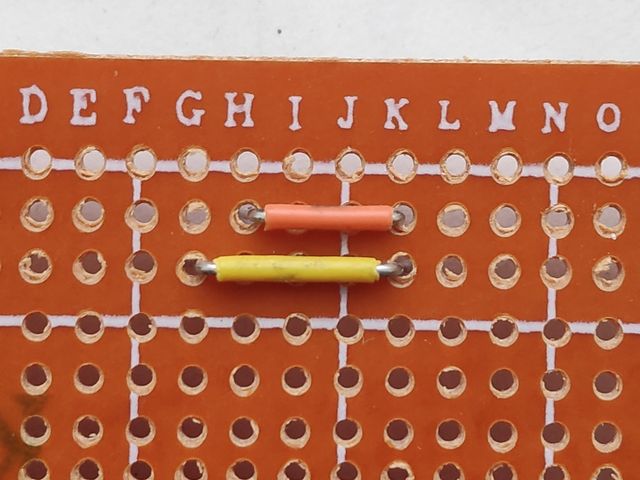

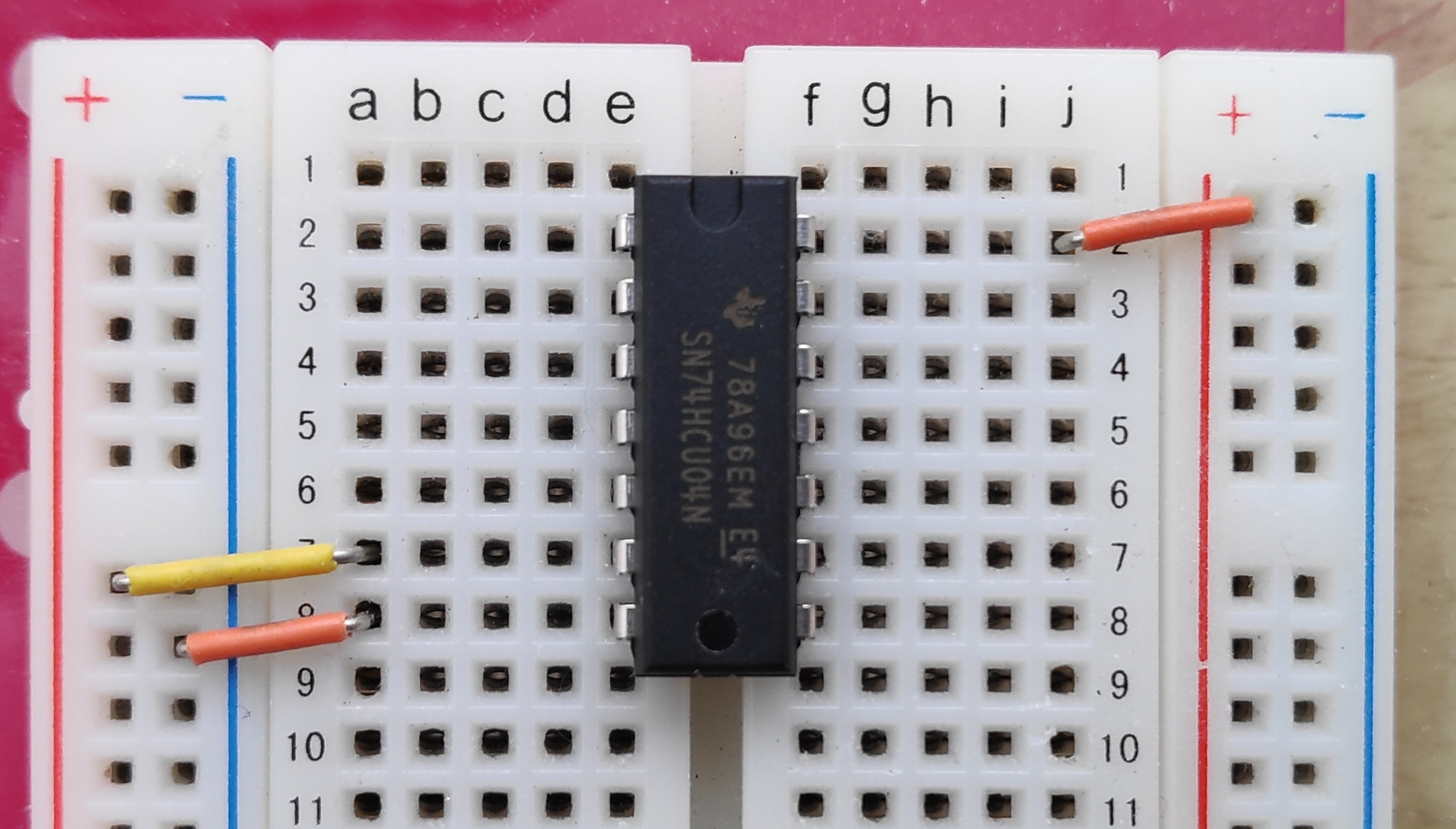

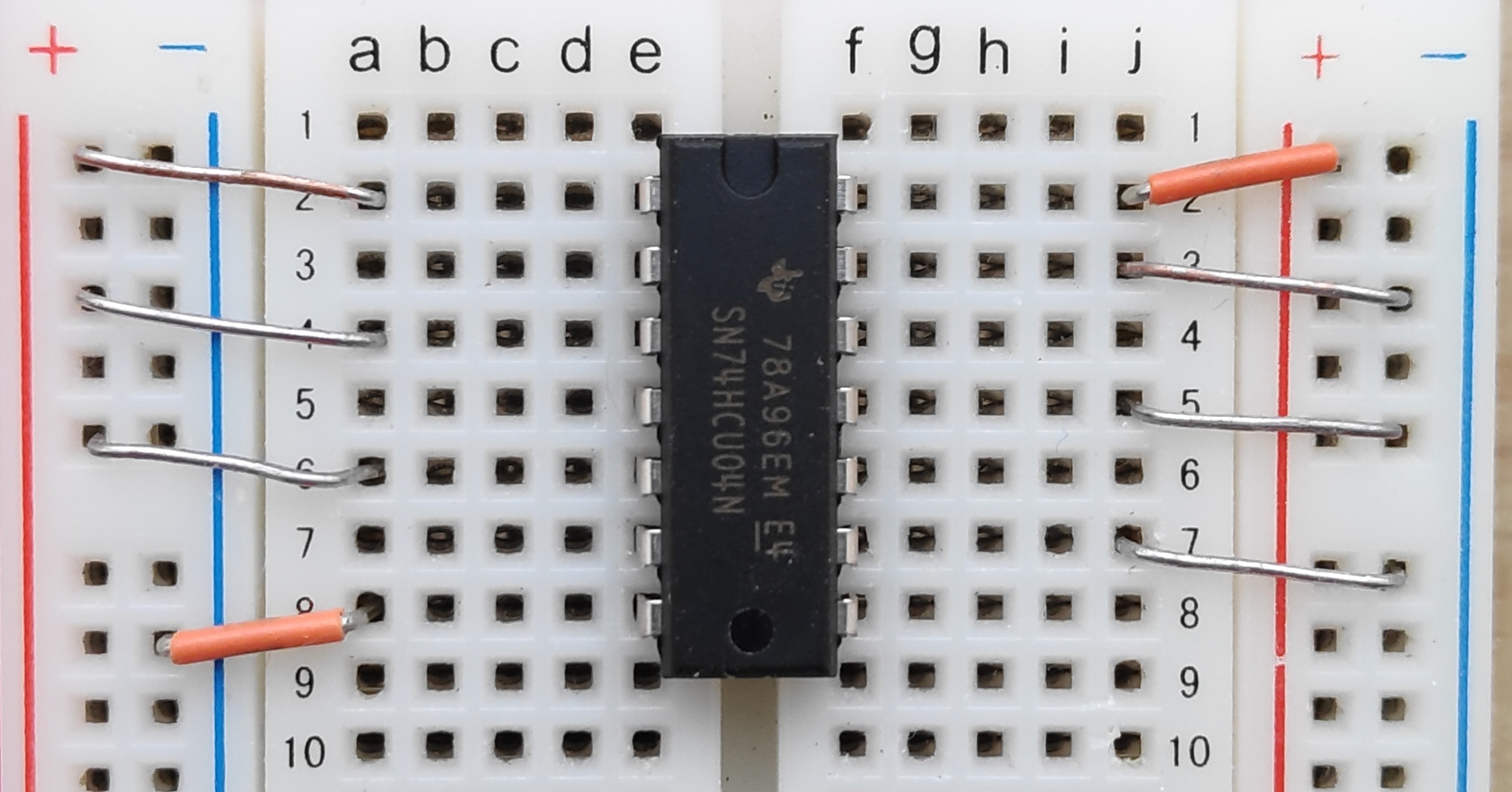

300mil, 400mil とは、写真のように2.54mm×3, 4 間隔のことで、
ブレッドボードの電源レーンと部品レーンをつなぐのに使うため、たくさん必要になります。
短いものなら抵抗の足などを流用するのですが、400milになると微妙に長さが足りません。
なので自分で作ってしまいましょう。

用意するものは、

  • 0.6mm スズメッキ線
  • どこのご家庭にもあるユニバーサル基板
  • ニッパーまたはラジオペンチ

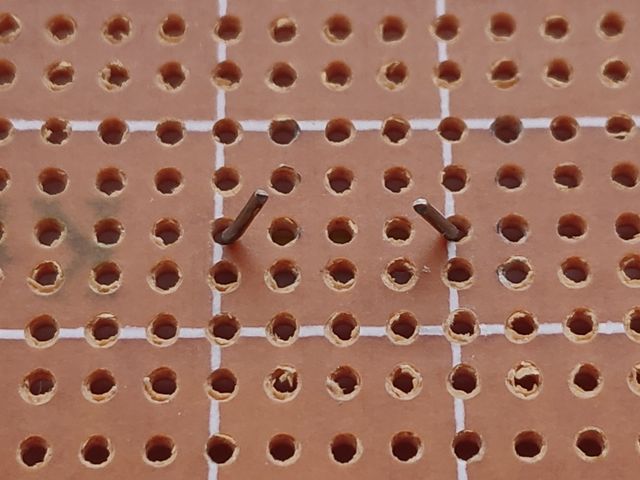

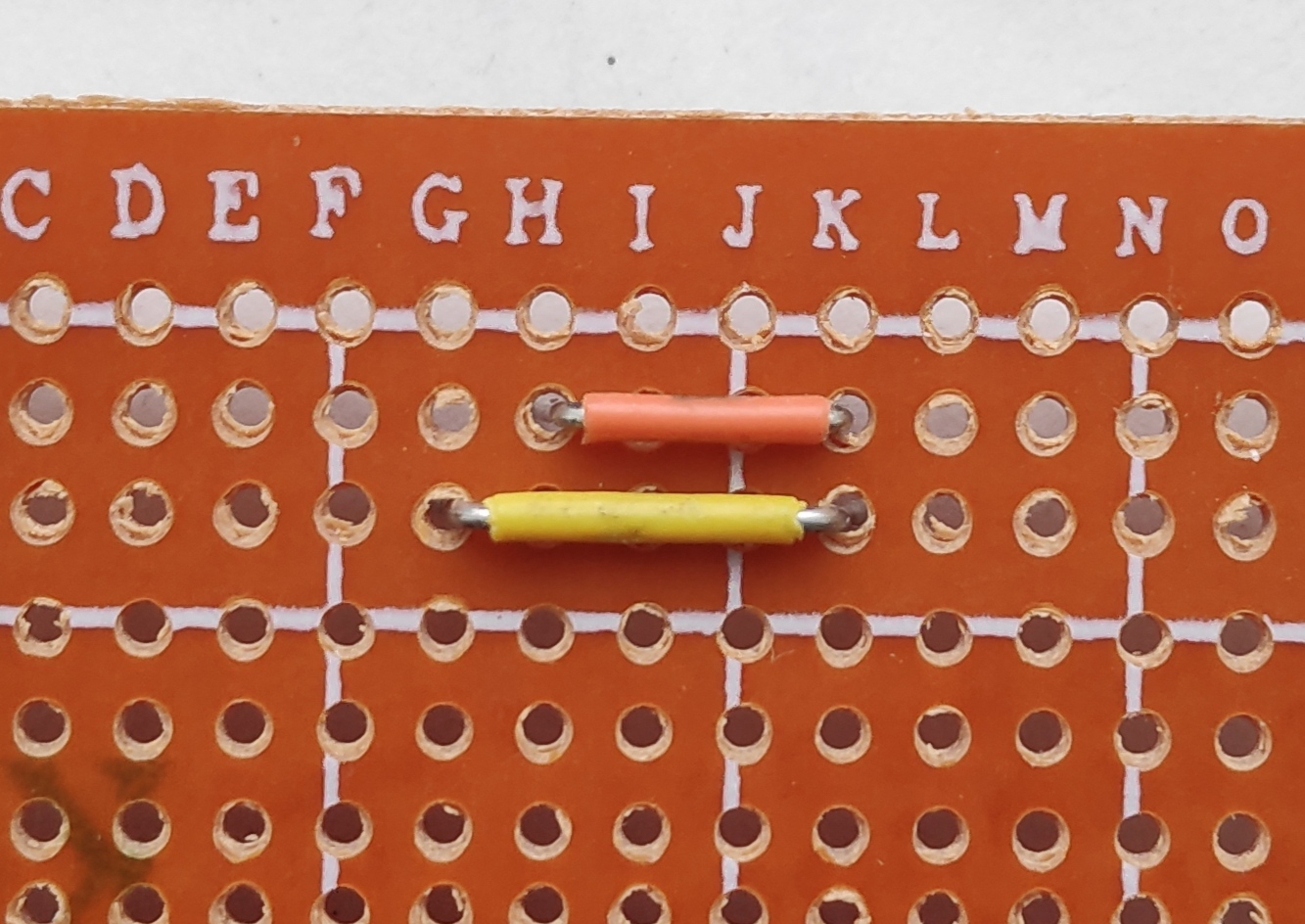

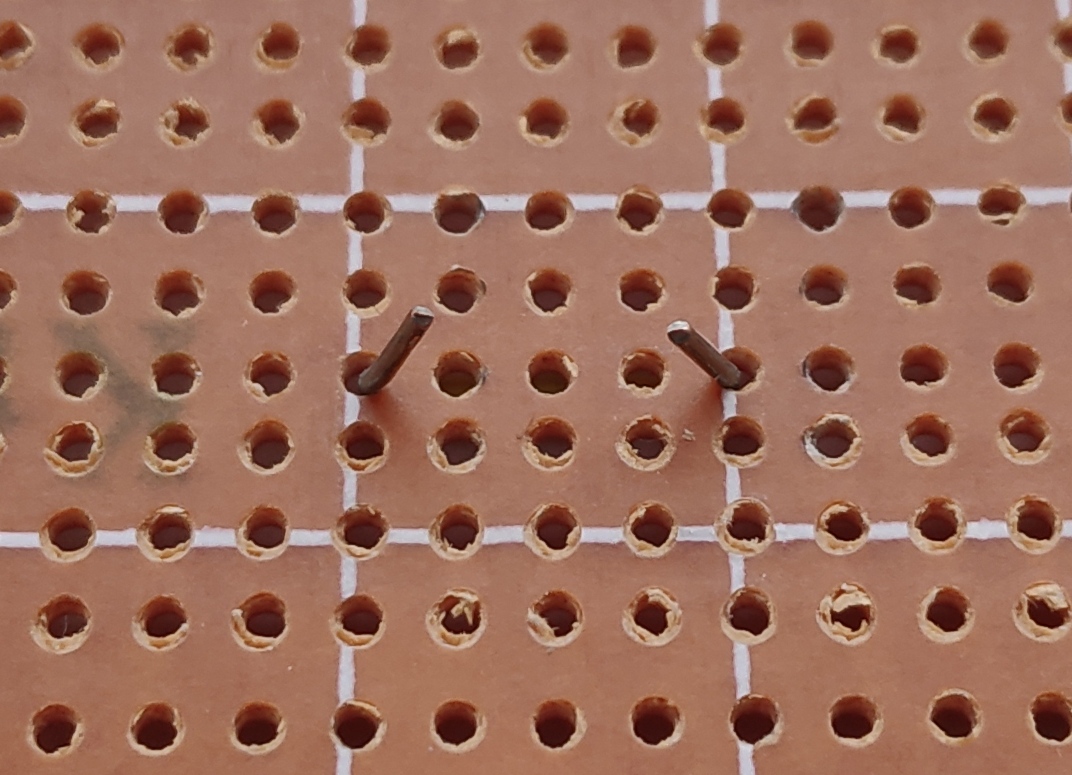

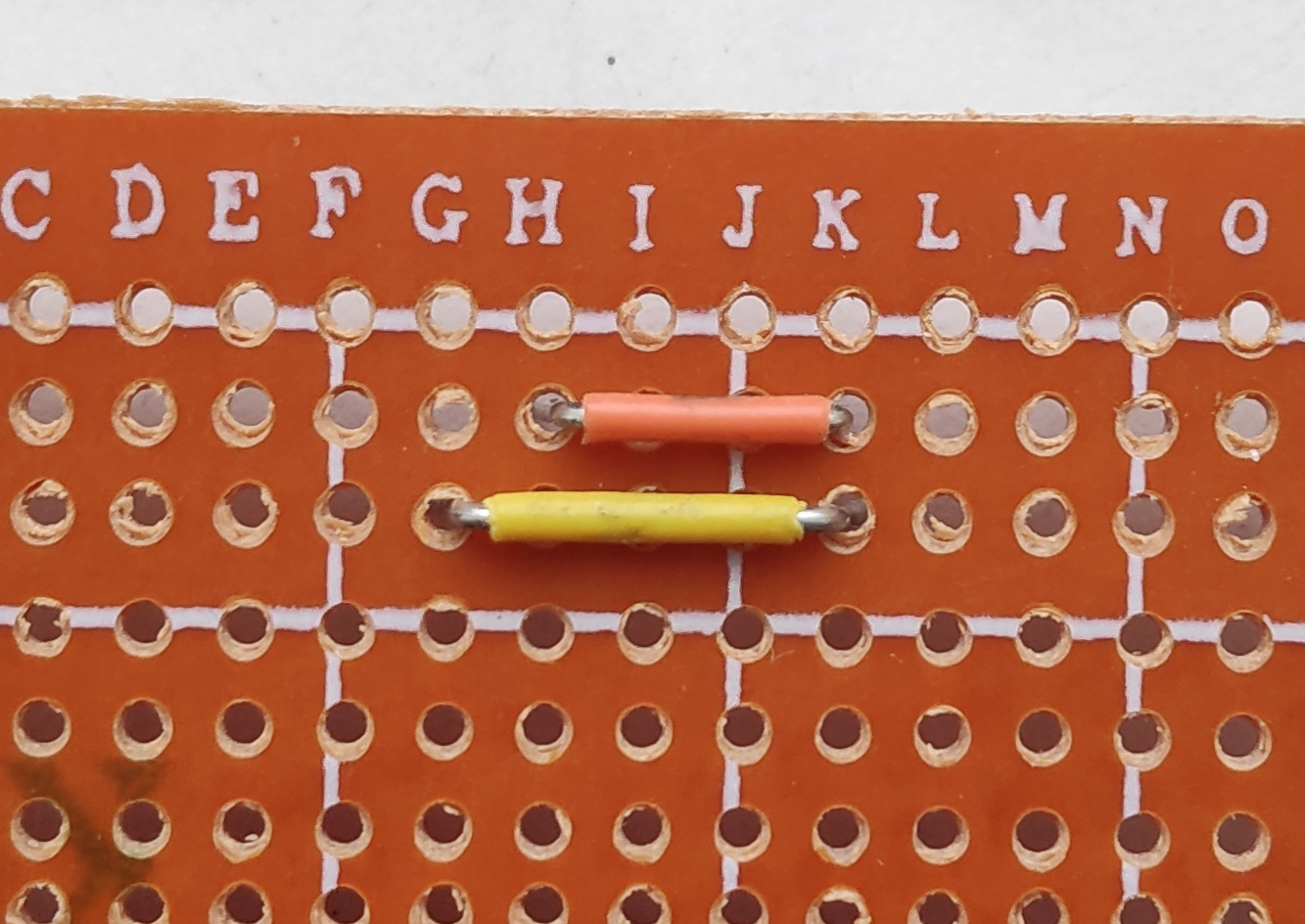

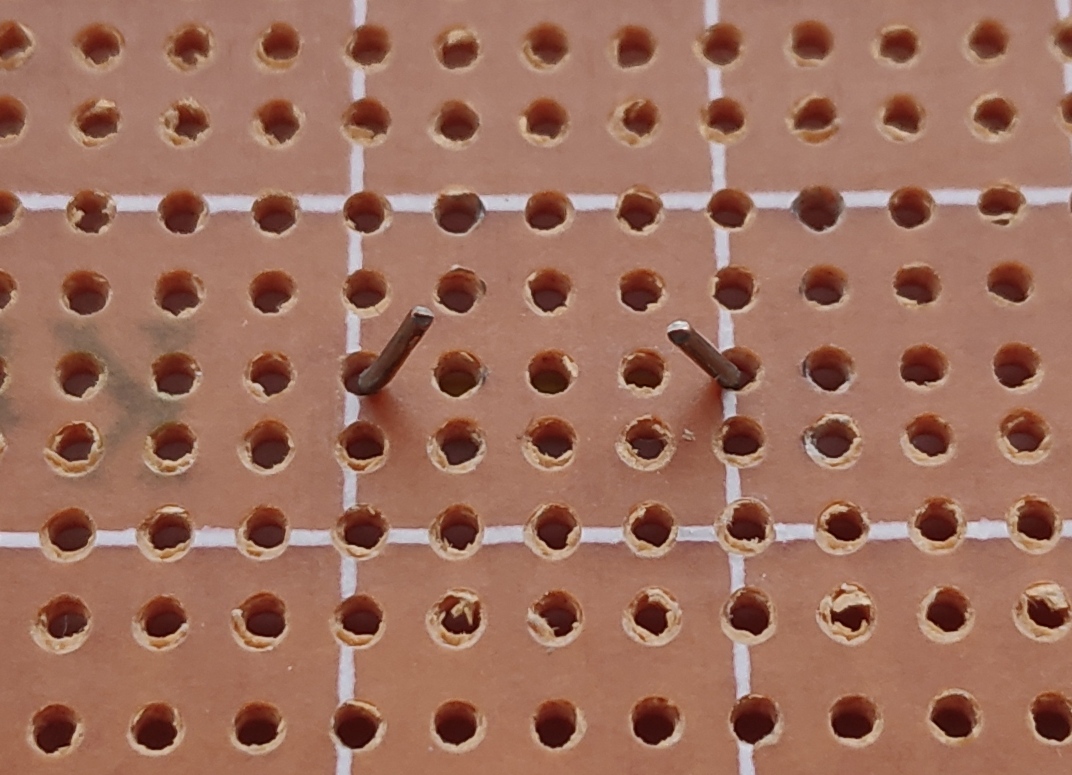

まず、ユニバーサル基板に既にあるジャンパー線を差し込み、内側に少し曲げます。
曲げる意味は、基板に固定するのと、線を周りに沿わせるために長さを補正するためです。

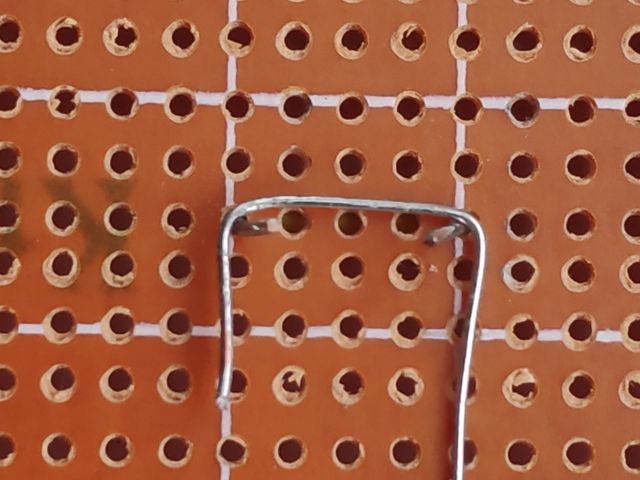

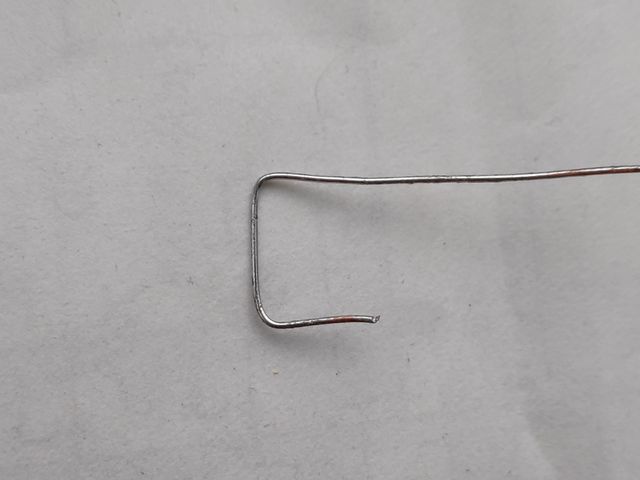

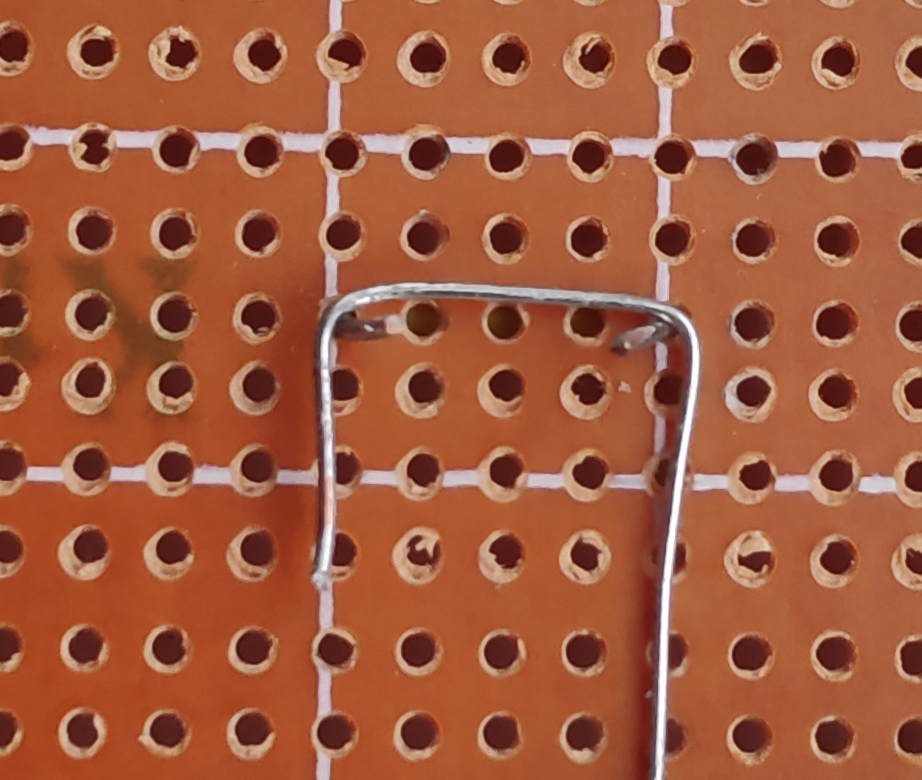

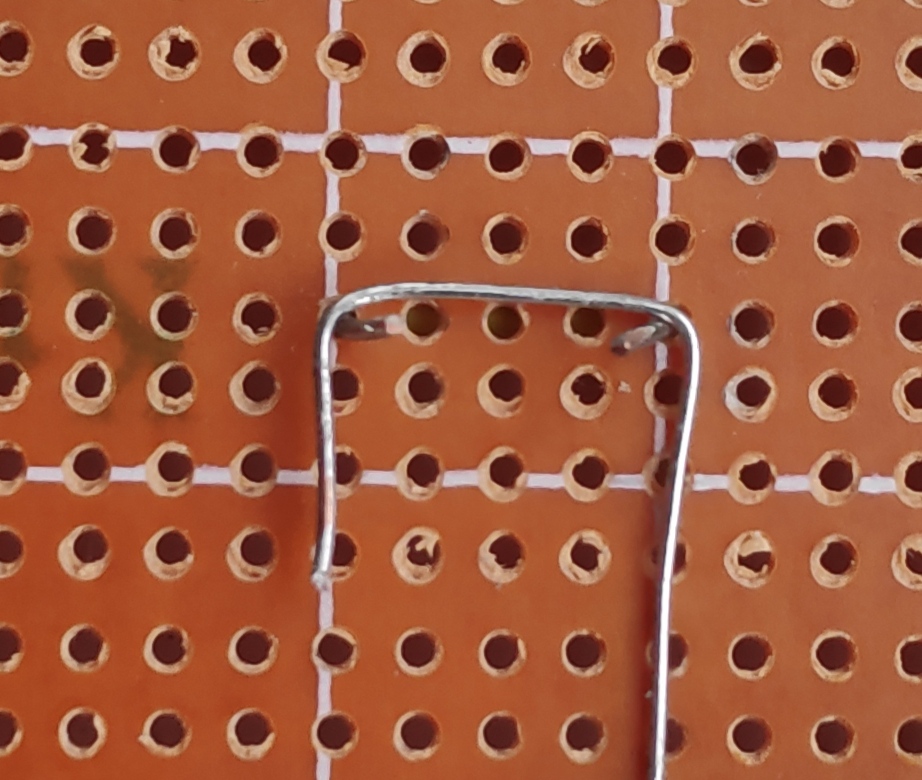

次に 0.6mm スズメッキ線を、差し込んだ線の周りに沿ってコの字に曲げます。

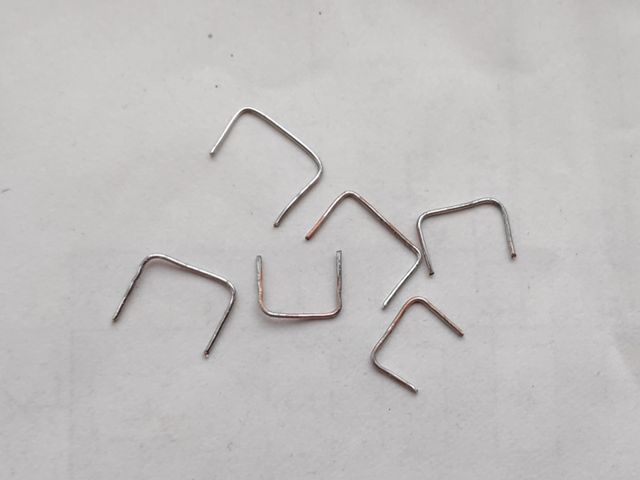

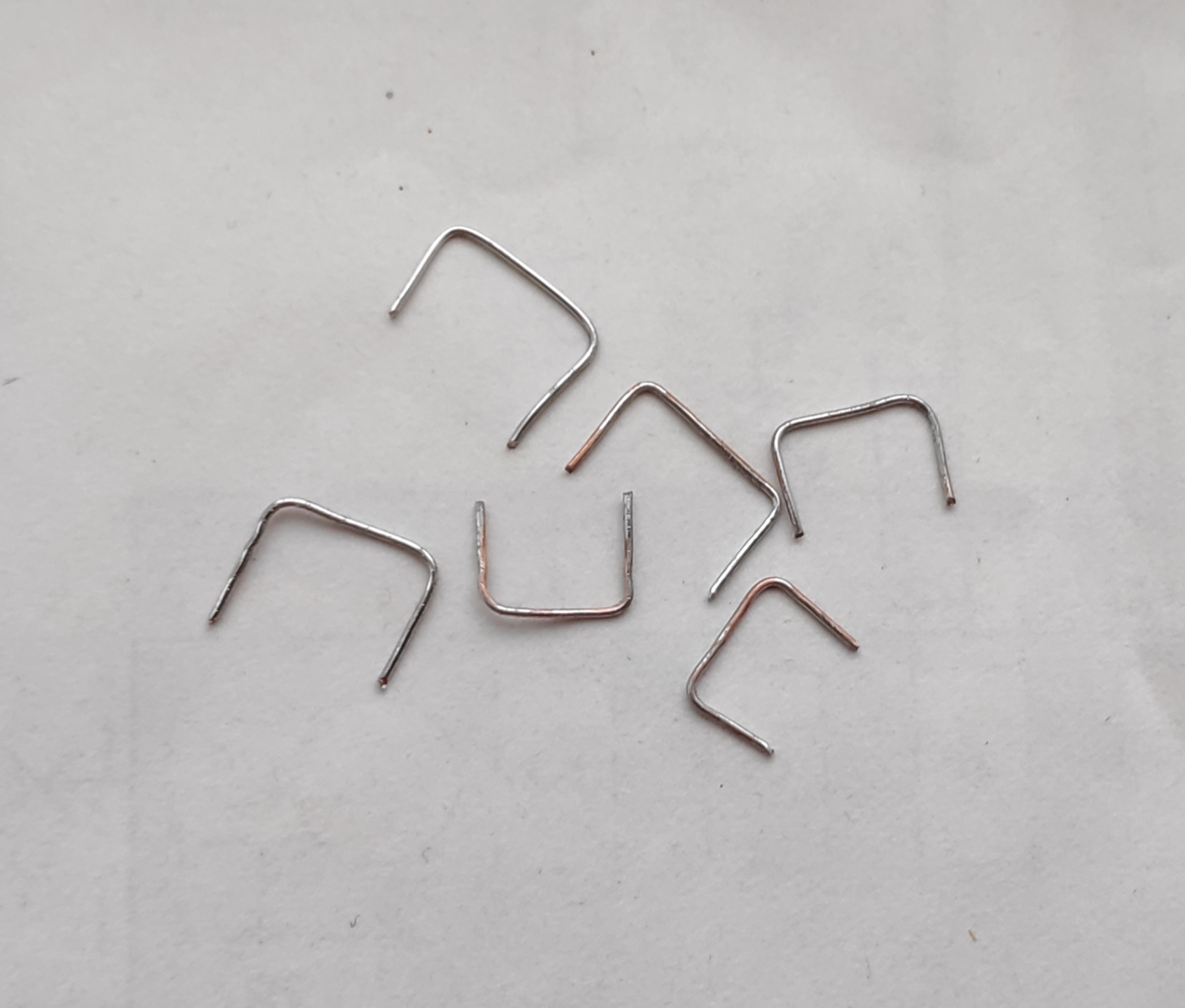

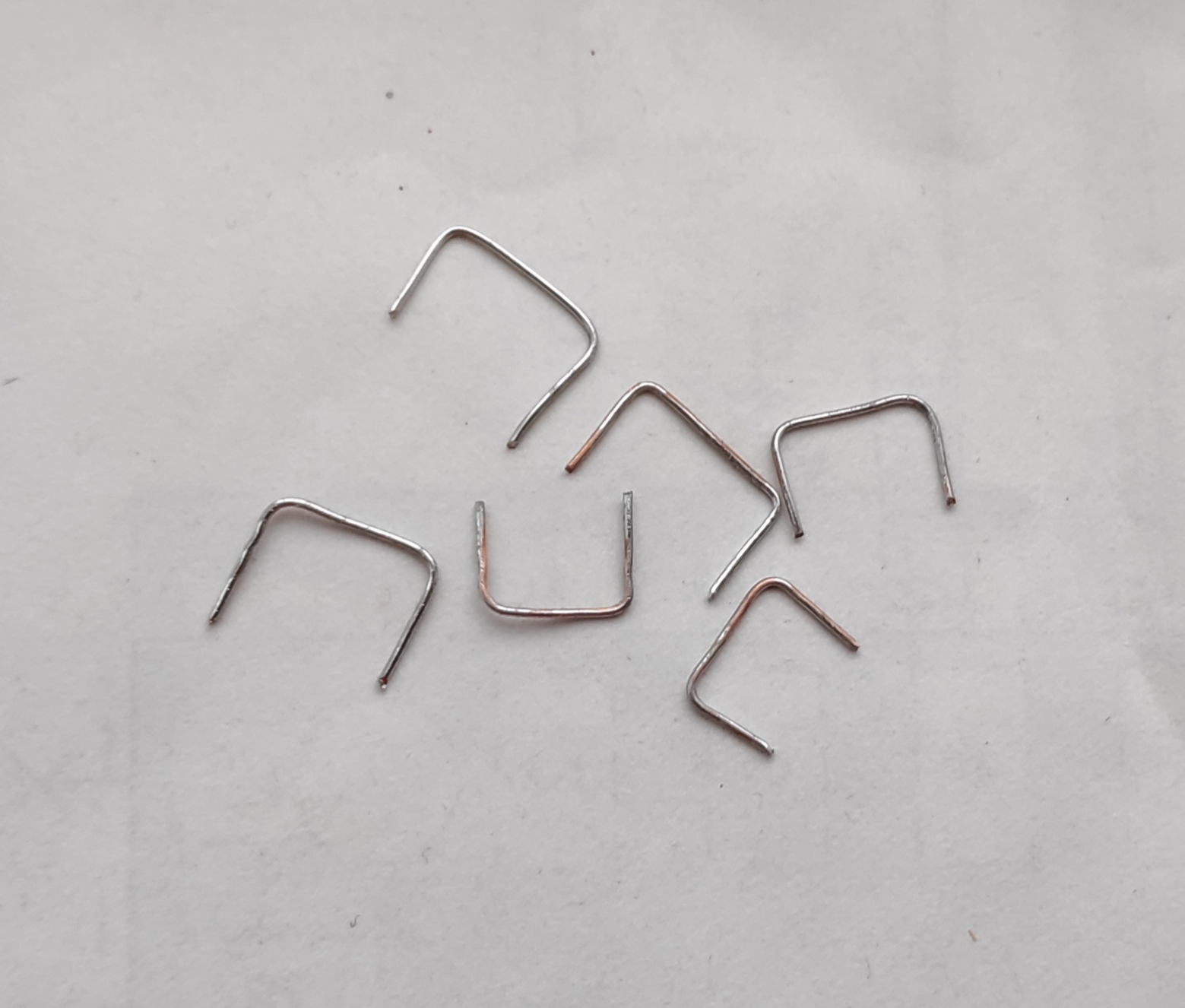

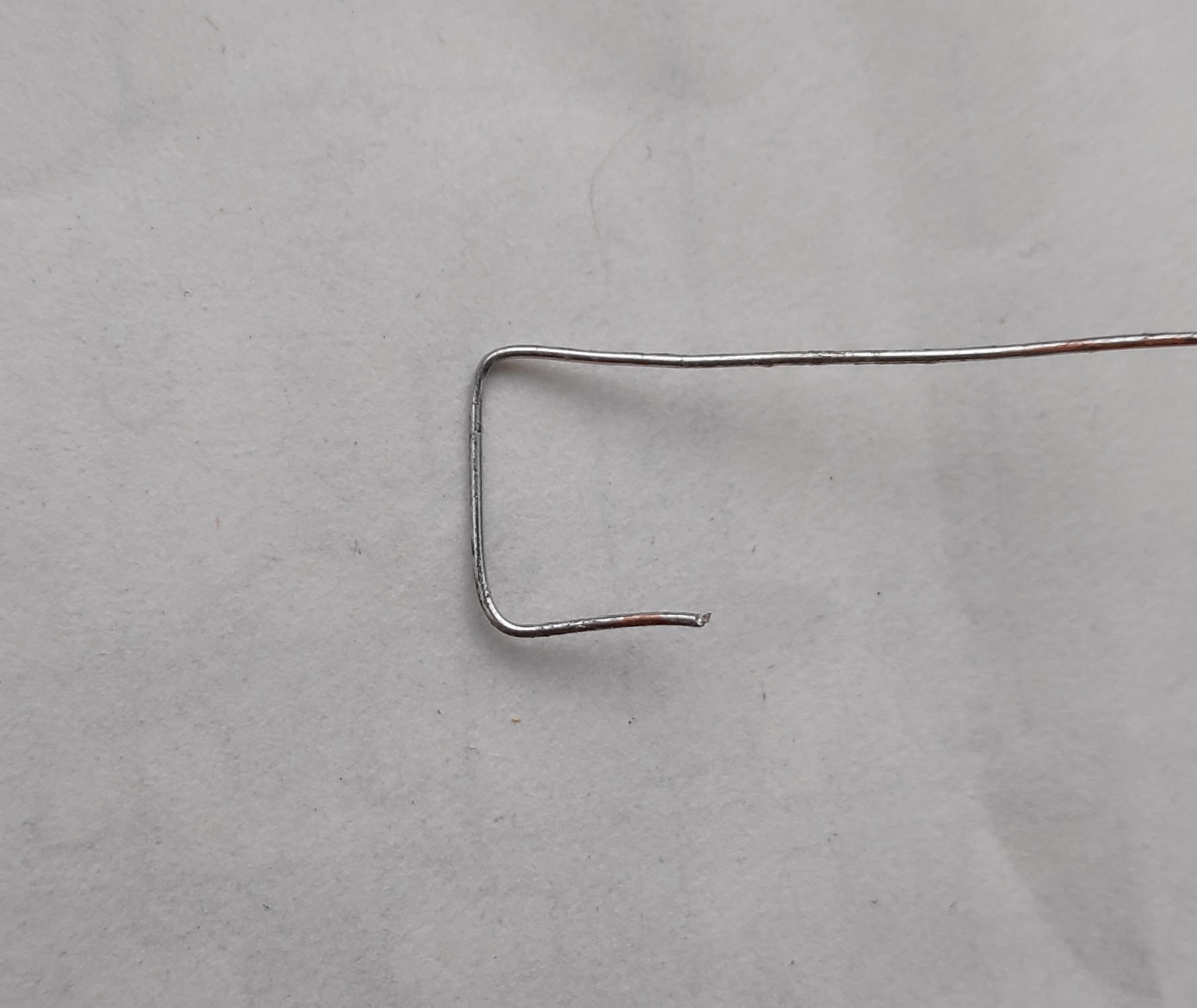

ニッパーやラジオペンチで、足の長さが7~8mmになるように切り、ペンチで形を整えます。

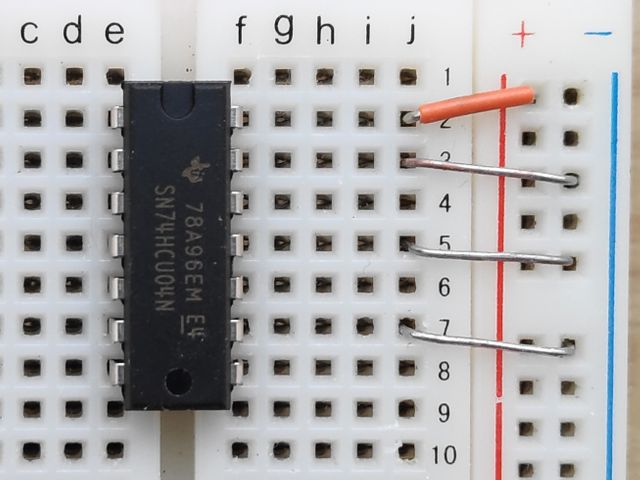

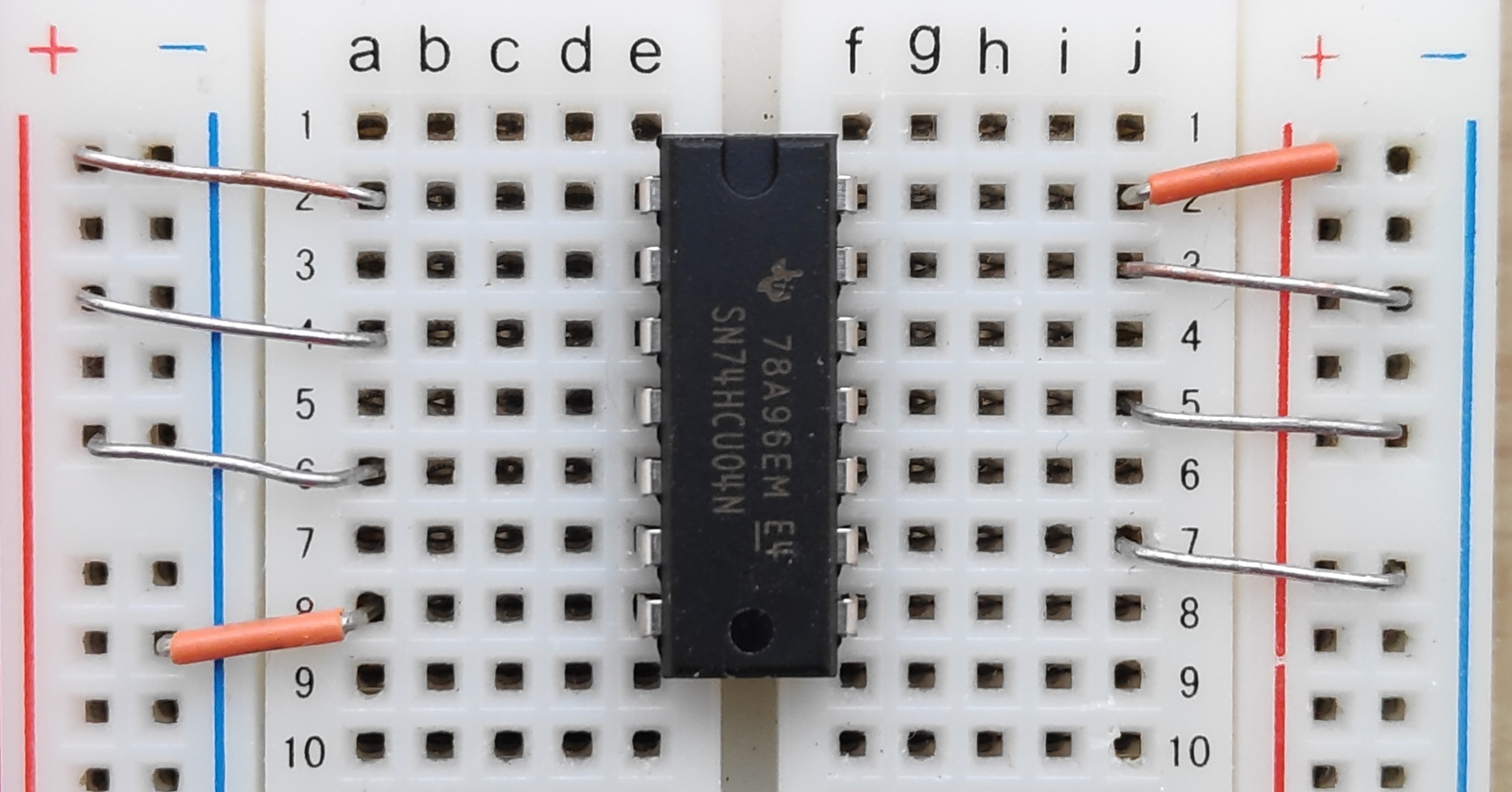

こんな風に使えます。
ジャンパー線はブレッドボードに限らず、ユニバーサル基板を使った工作にも使えますので、作り方を覚えておくときっと役に立つでしょう。
