概要

PSoCを使用して、7segLEDを表示します。
キャンペーンに応募したいが為に、しばらく使用していなかったWindows10とPSoCを立ち上げましたが、Updateに時間のかかること・・・
7segLED自体は、PSoCでは簡単に実現できます。ただ、今回はディスコンになって久しい、HPのBubble Displayを使用しています。

構成

• PC:Windows10（Mac miniからMicroSoft Remote Desktopで接続）

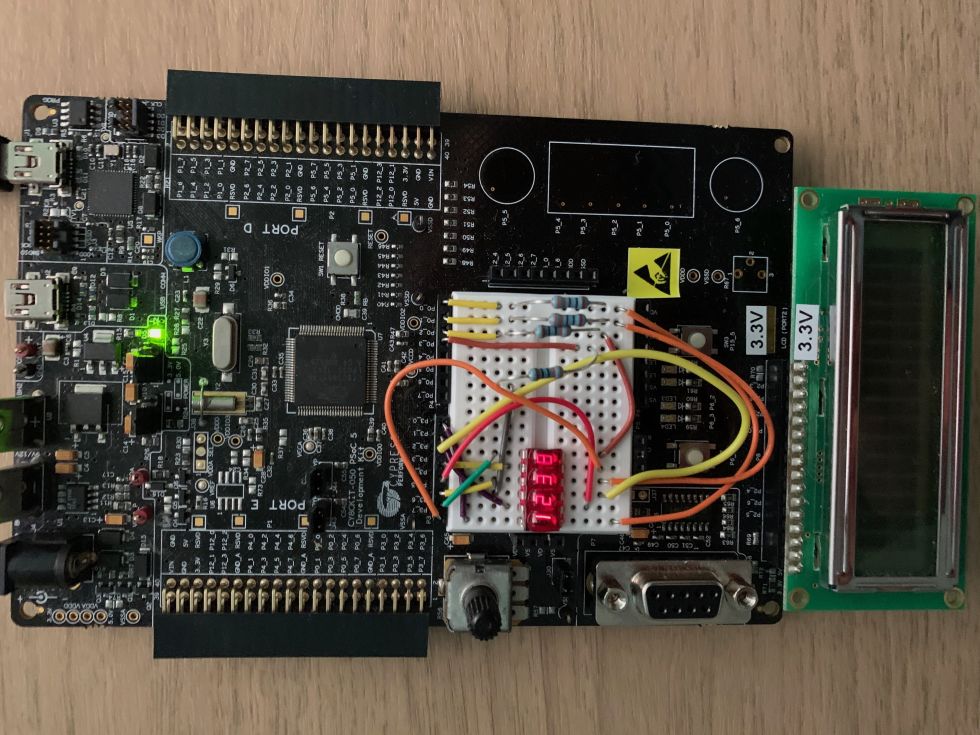

• PSoC:　PSoC5LP CY8CKIT-050 開発キット（基板上にブレッドボードエリアが設けられています）
• 7segLED:　HP Bubble Display　QDSP-6064

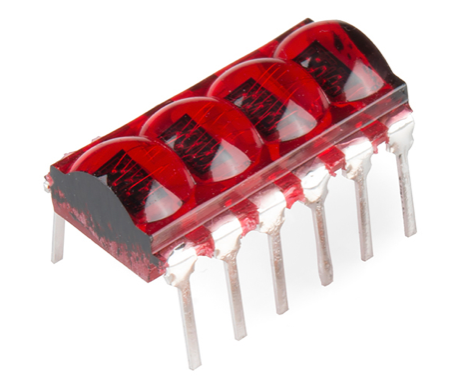

Bubble Displayとは

• HPの極小サイズの7segLEDです。但し、ディスコンです。
  基本的には、通常の7segLEDと同じです。


PSoC Creator

PSoCは、デジタル、アナログ回路を自由に組み合わせ、半田付けをせずに回路を組むことが出来ます。
回路作成用ツールが、PSoC Creatorです。細かい使い方は割愛いたします。

LEDドライバー

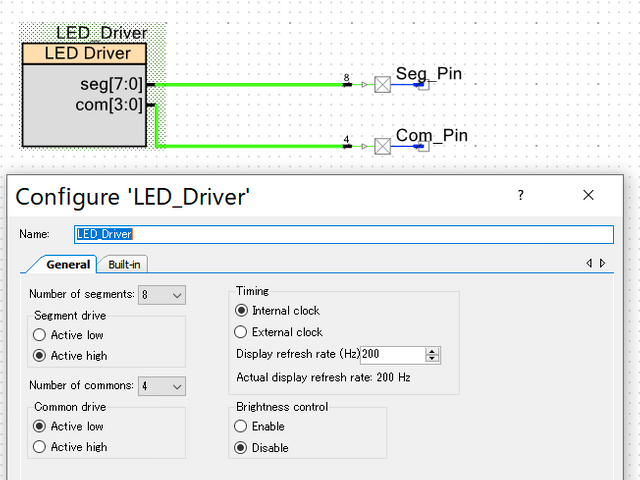

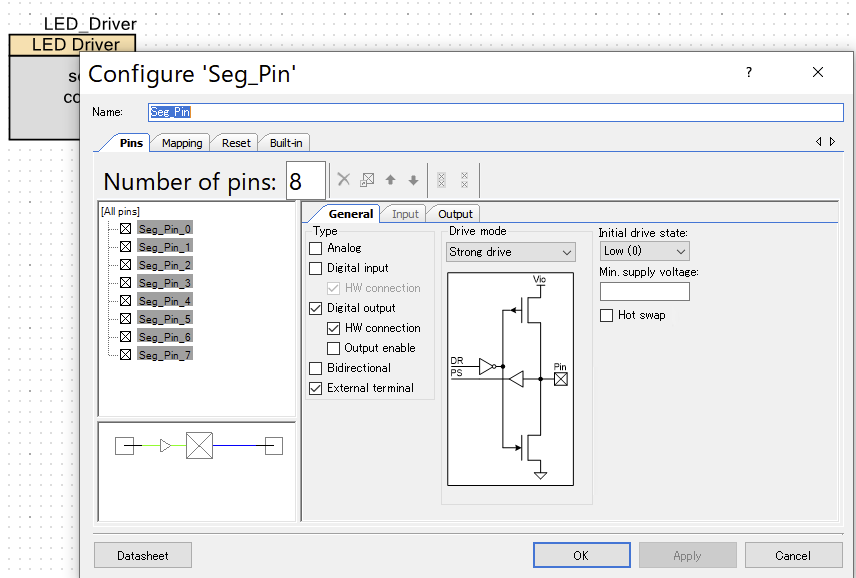

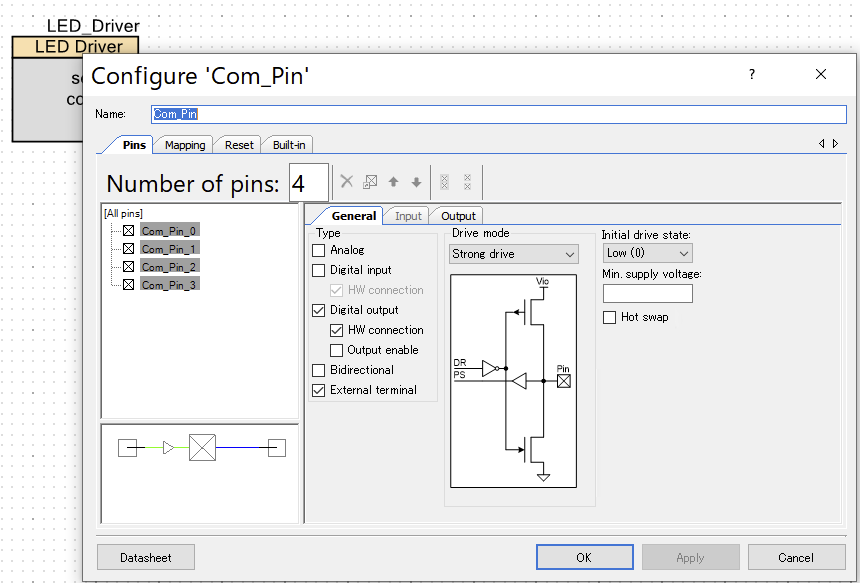

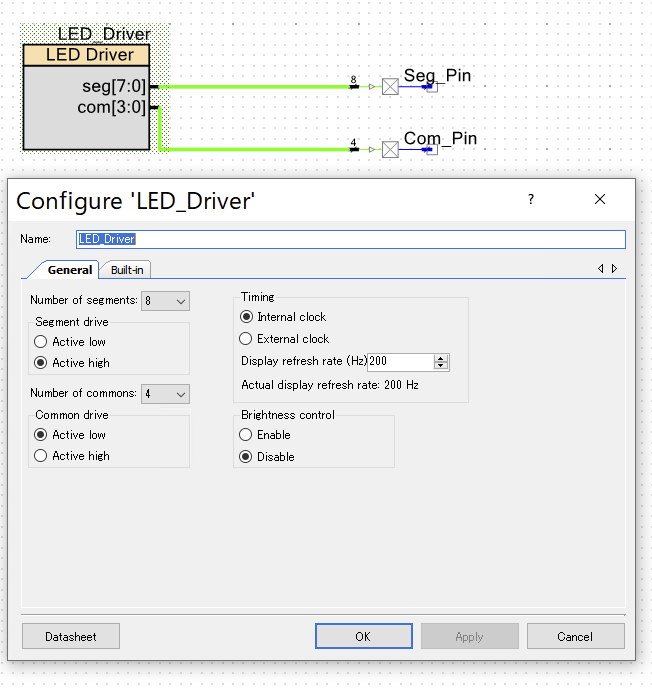

PSoC内蔵の、LEDドライバーを回路エディターにドラッグドロップします。

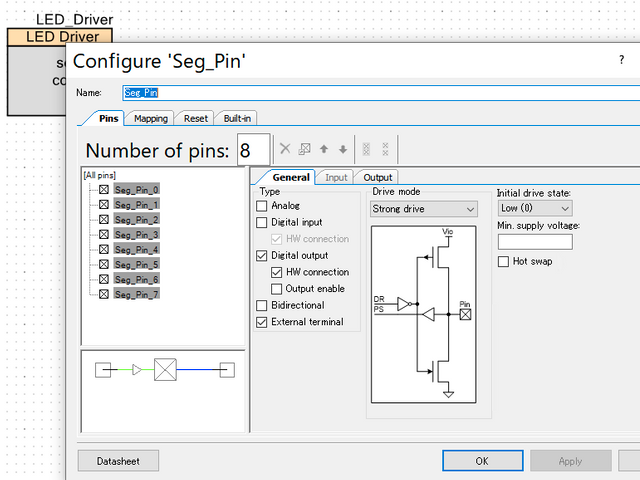

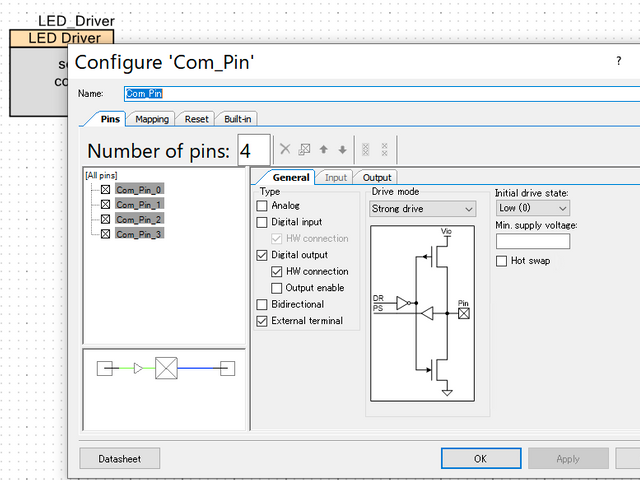

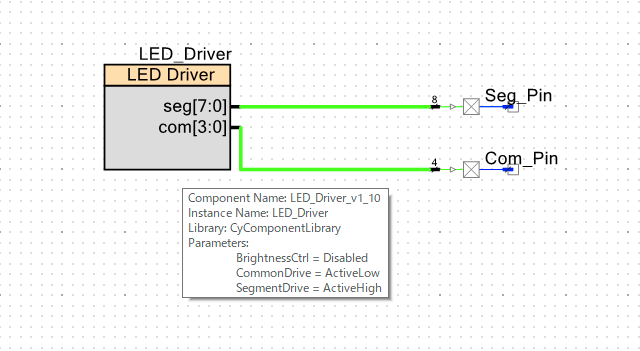

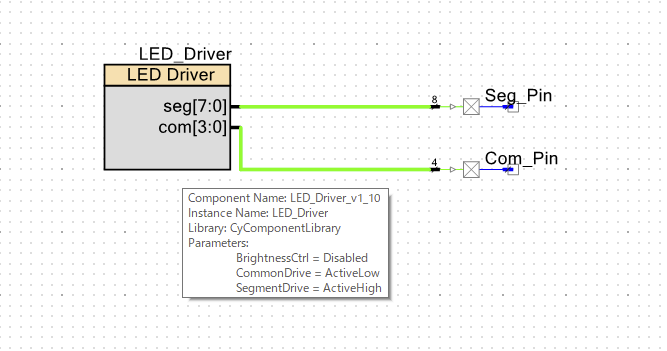

これで回路上の設定は済みました。

回路をスタートするために、main.cを修正します。

• ただ　LEDドライバーをStartし、数値を書き込むだけです。
  ハードウェアがLEDの表示をコントロールしていますので、CPUはほとんどなにもしていない状態です。

* File Name: main.c
* Version 1.0
*
* Description:
*  Prints "- PSoC -" on an external x8 7-segment active high common and
*  active high segment display at a refresh rate of 250 Hz per common.
*  The brightness of the "-" symbols are varied such that they gradually
*  increase in brightness and then fades at a rate of approximately 2 Hz.
*
*******************************************************************************
* Copyright 2013, Cypress Semiconductor Corporation.  All rights reserved.
* You may use this file only in accordance with the license, terms, conditions,
* disclaimers, and limitations in the end user license agreement accompanying
* the software package with which this file was provided.
********************************************************************************/

#include <project.h>
uint8 InterruptCnt;

int main()
{
    LED_Driver_Start();
//    LED_Driver_WriteString7Seg("PSoC",0);
    LED_Driver_Write7SegDigitDec(1,0);
    LED_Driver_Write7SegDigitDec(2,3);
    LED_Driver_Write7SegDigitDec(3,1);
    LED_Driver_Write7SegDigitDec(8,2);


	for(;;)
    {

    }
}

/* [] END OF FILE */

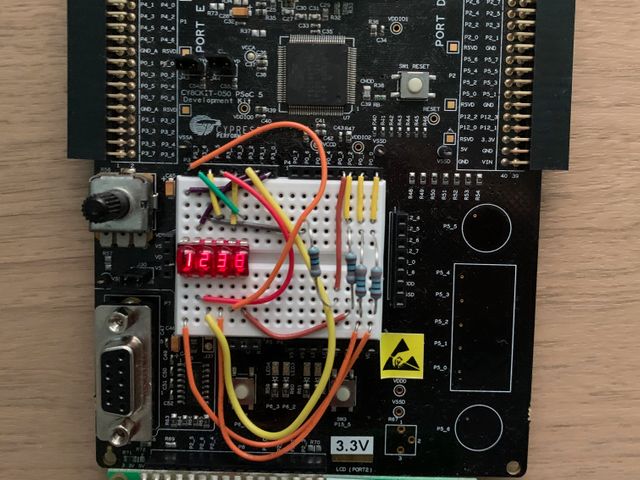

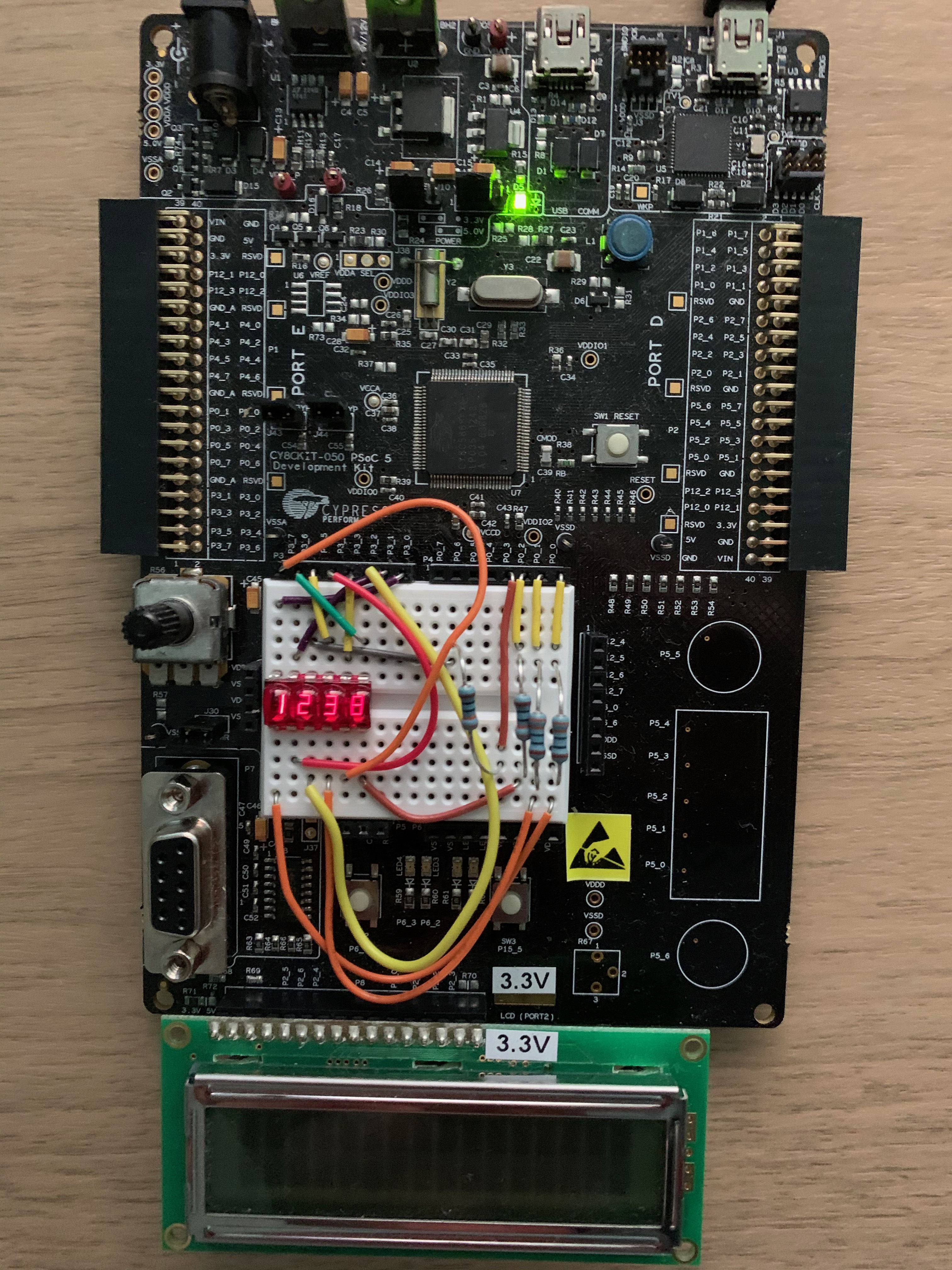

動作状況

感想

PSoCは、豊富なデジタル、アナログ回路コンポーネントを有していて、かつそのデーターシートもすぐに引き出せるので、プロトタイピングには最適だと思っています。特にアナログは、DA,AD,オペアンプ等とずらりと揃っています。他のボードでアナログ、オペアンプを使おうと思うと、ICの選定、Pin配置の確認等延々とやることがありますが、それらが一切不要です。
但し、今回はしばらく使用していなかったWindows10のアップデートに延々と時間を取られ、挫折しそうになりました。
昔の動画ですが、タイマーを組み込んだ時刻表示の例を紹介いたします。
