10.5Gマイクロ波ドップラーによる非接触 脈表示器

10.5Gマイクロ波ドップラーによる非接触 脈表示器

概要とお詫び

マイクロ波ドップラーセンサにより非接触で心拍を検知するレポートがあるが、秋月ドップラー動体検出キットを使い試してみた、IF検波信号(IC2 14pin) の信号をスペクトルでみてみると アンテナとの位置関係がうまくいくと心拍のスペクトルを見ることが出来た。1.5mくらい離れても位置関係がうまく合うと検出することがあった。これを利用してdsPICマイコンで独自のやり方で脈を非接触で検出表示してみた。残念ながら時間切れで作り方の説明までには至らず申し訳ありませんが、工作としても面白いので結果だけ紹介します。

秋月KITのdopplerアナログ出力波形(IC2 14pin) と スペクトル

アンテナとの位置関係は微妙であるが、うまく信号(上)が取れると脈の基本波と逓倍波のスペクトルが見える(下)。①1.5Hz=1.5X60sec=脈拍90 (チト高いが、きれいな波形を取る為息をころしてとったせいのよう)②逓倍波2.8Hz=基本波1.4Hz=1.4X60sec=脈拍84

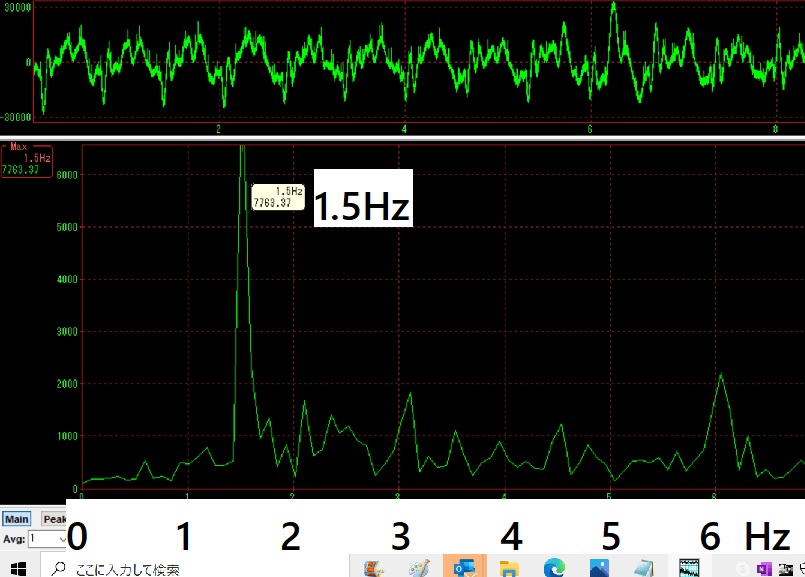

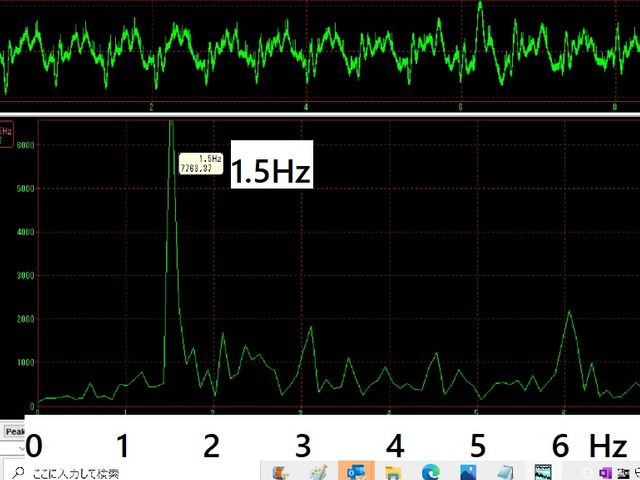

①40㎝離れた時のdoppler波形(上)とスペクトル(下)

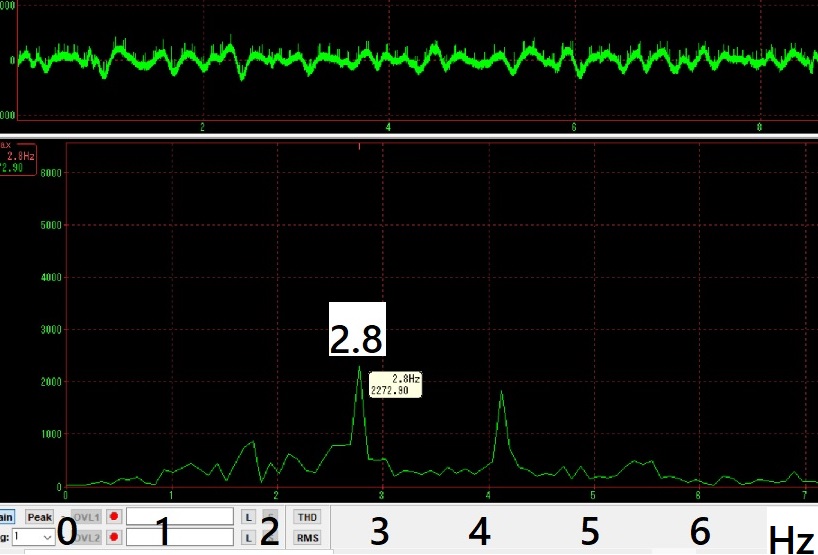

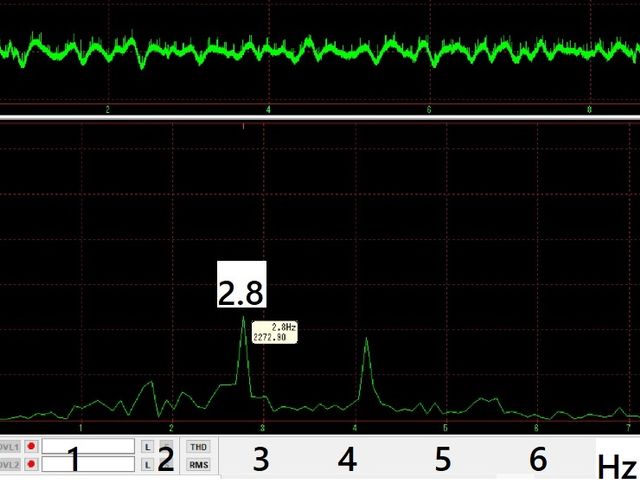

②1.5m離れた時のdoppler波形(上)とスペクトル(下)

主な材料

部品 部品名
ドップラーセンサ 秋月ドップラー動体検知キット
マイコン dsPIC30F2012
LCD
圧電SP

ここに動画が表示されます

参考文献

マイクロ波ドップラーセンサを用いた非接触生体計測技術
マイクロ波ドップラーセンサによる移動 呼吸信号検出
非接触による心拍検出方法
