ロボットアームってロマンですね。

男子の夢ですね。

今回、YouTubeで他の人が作っていたのを見てたら作りたくなったので作りました。

ロボットアァァム作ってみた
【材料】
・arduino(なんでも)
・サーボモーター(3こ)
・サーボモーター用ケース(Amazon)
・可変抵抗器(ボリューム)
・ジャンパワイヤ
・ブレッドボード

※サーボモータとは、、、
普通のモーターは電気を流すと回り続けるやつですが、サーボモータは電気と「信号」を受け取って、任意の角度に軸を動かす!みたいな動きをします。

※可変抵抗器とは、、、
通常の抵抗とは違い、つまみを回して抵抗値を可変させられる抵抗。take off !

そう言えば動画はこちらでした

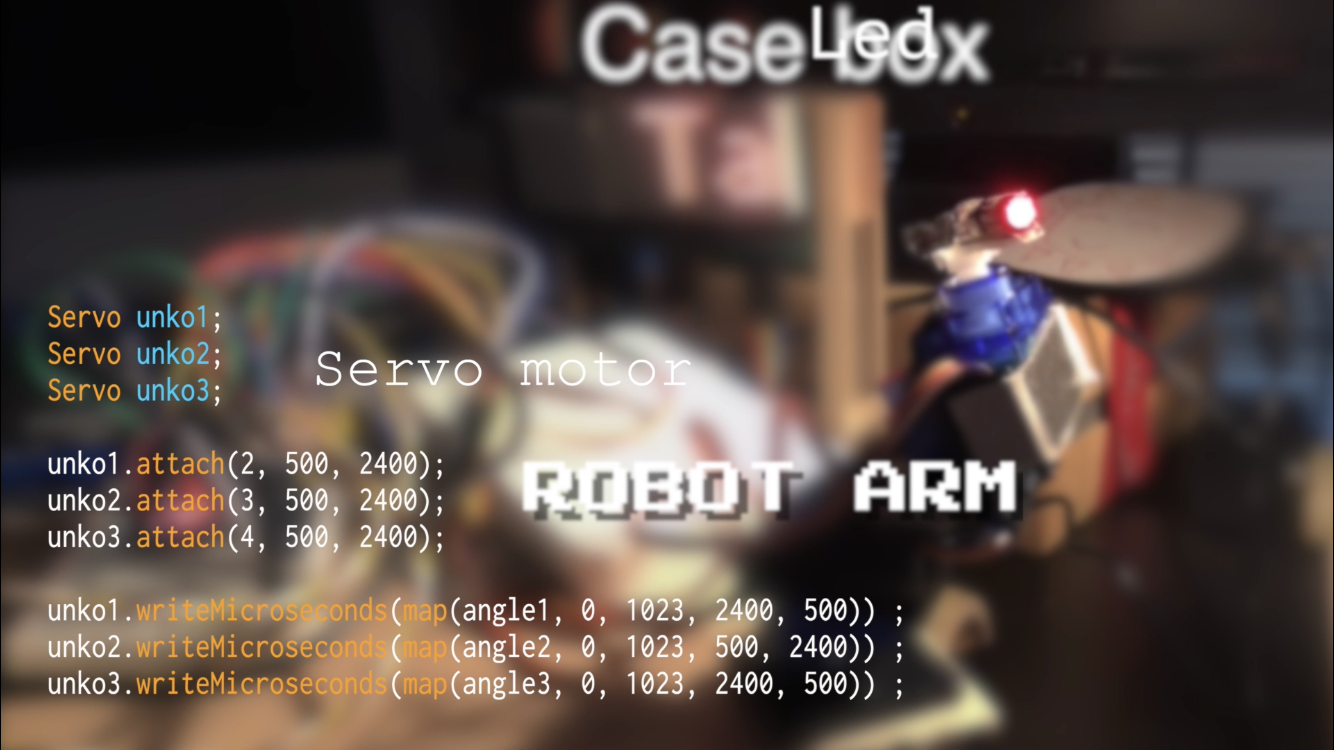

【仕組み】
・可変抵抗器のつまみを入力とする。
・その値をmap関数でサーバモータの角度内に収まる様に変換。
・変換した値をサーボモータの入力とする。

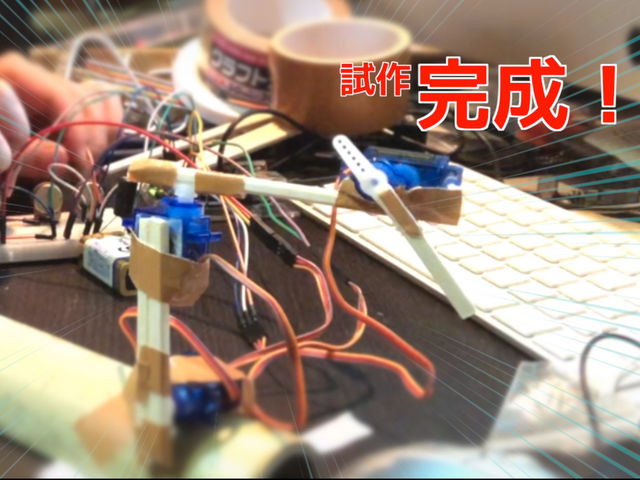

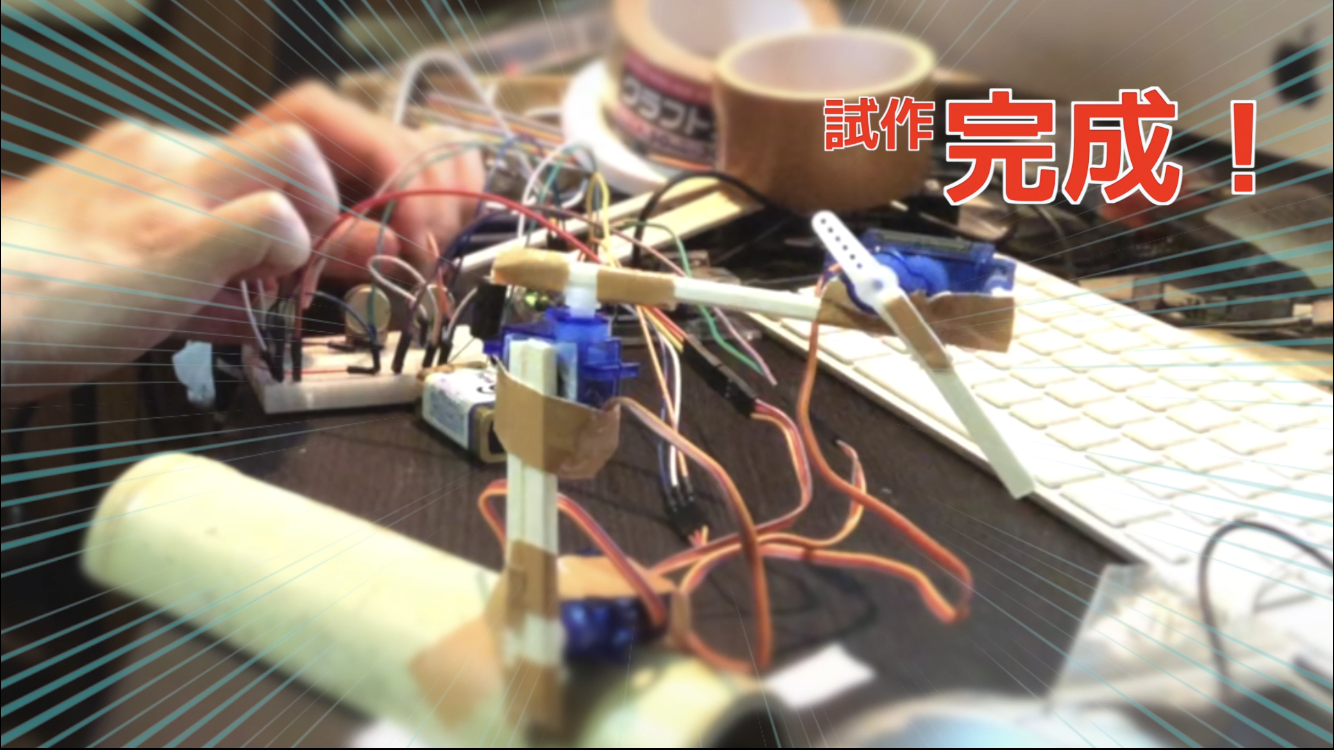

【まず試作】
出来ました。

【改造します】

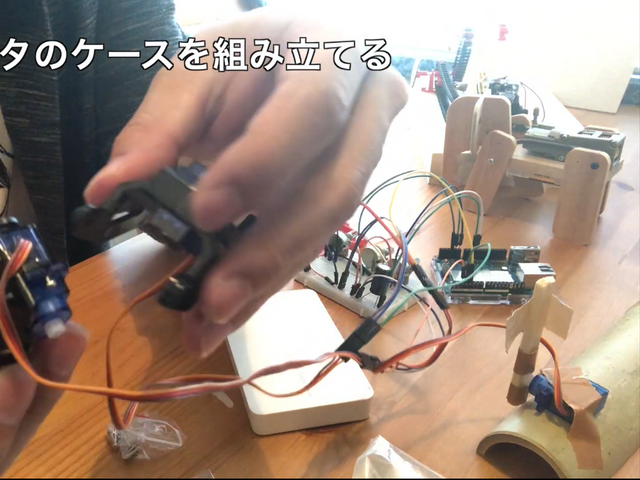

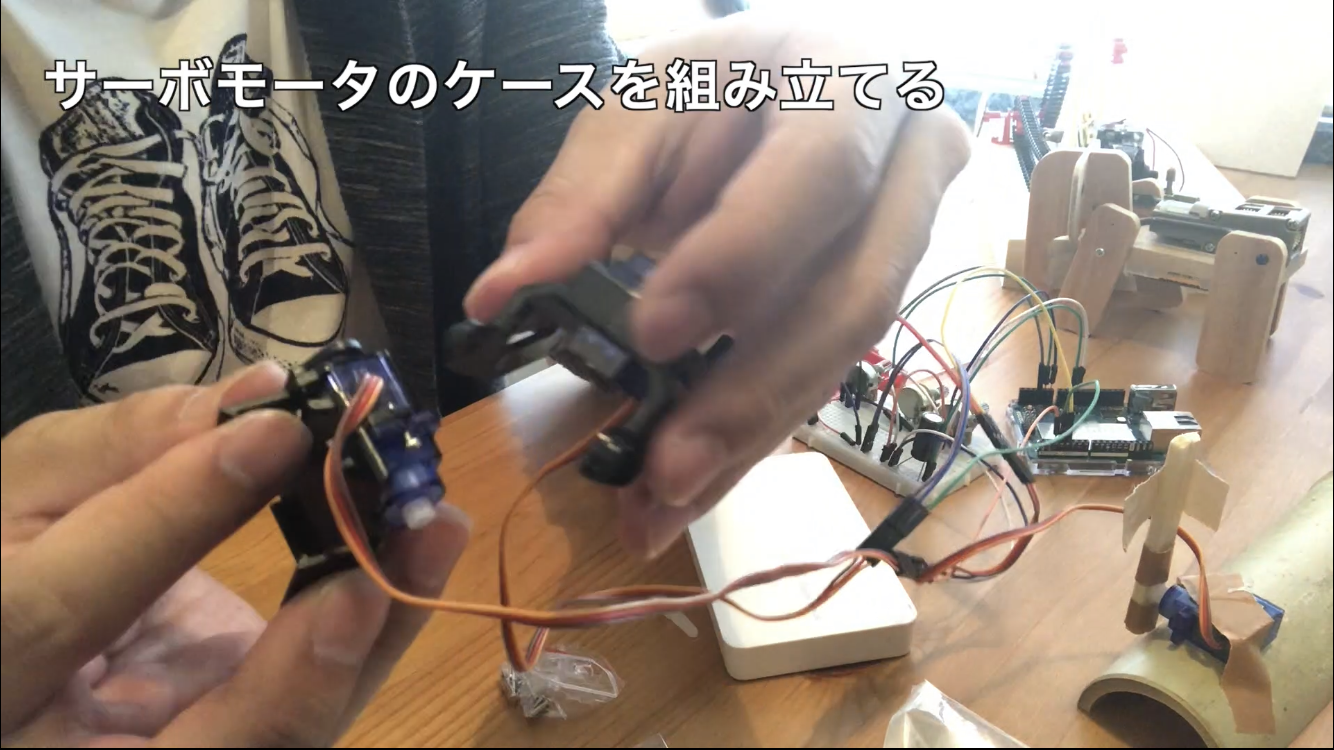

Amazonでサーボモータのケース(サーボモータ2こ付き)を買ってきたのでこれを組み立てます。

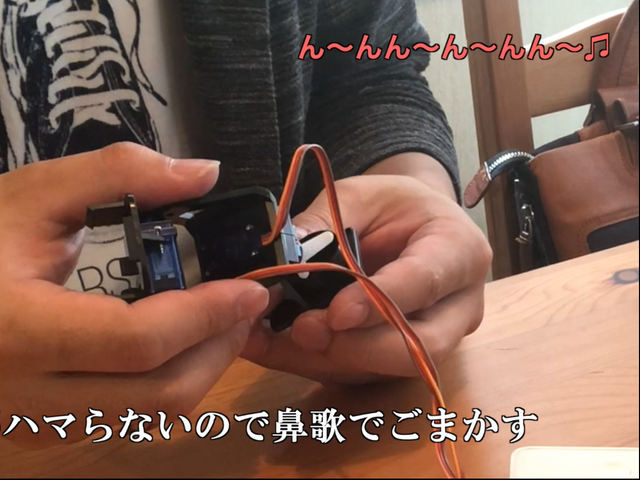

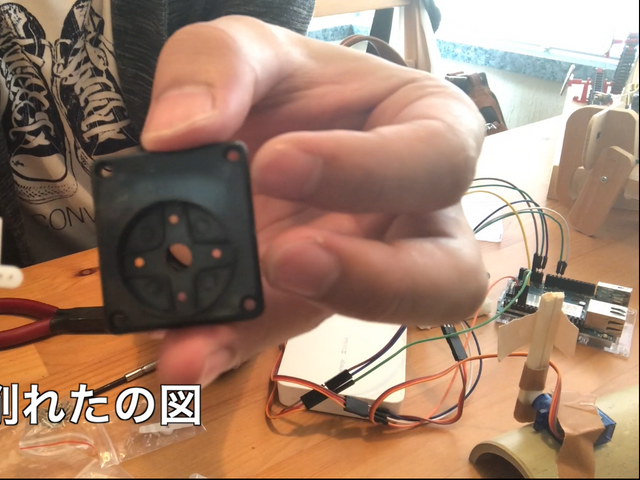

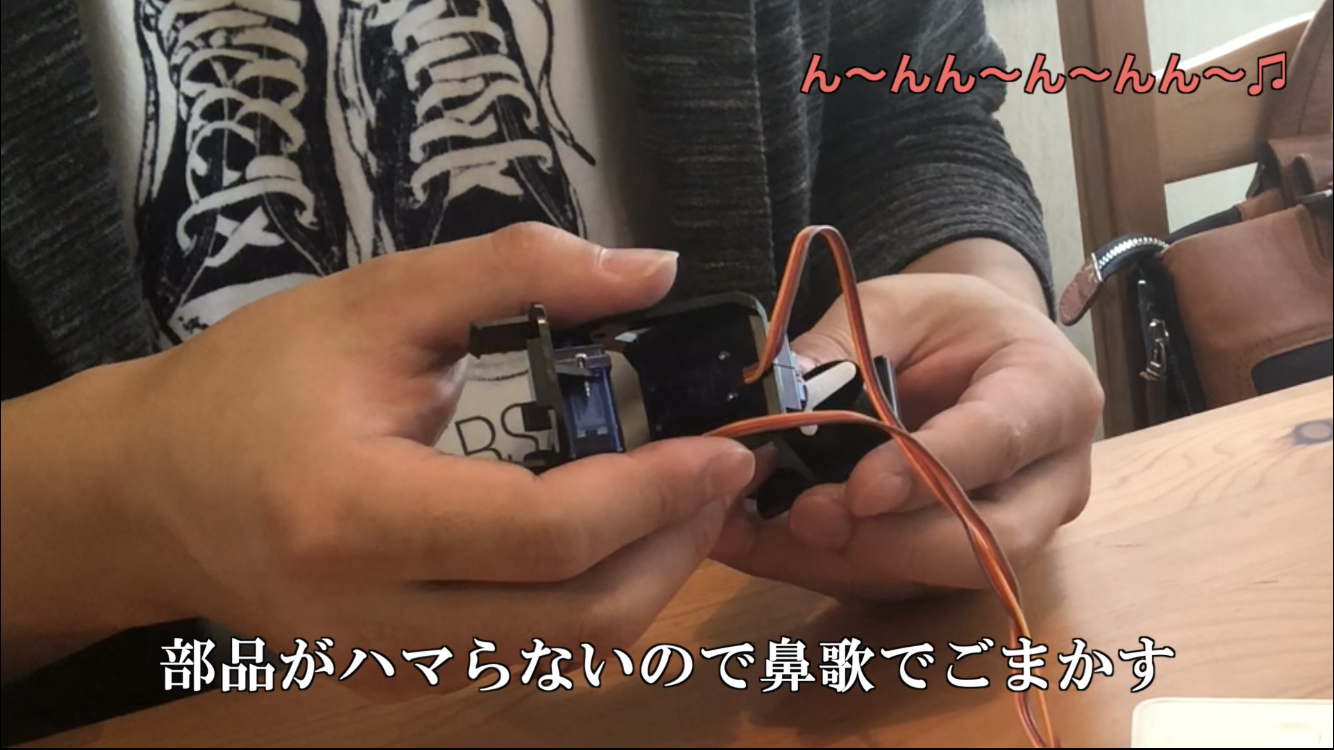

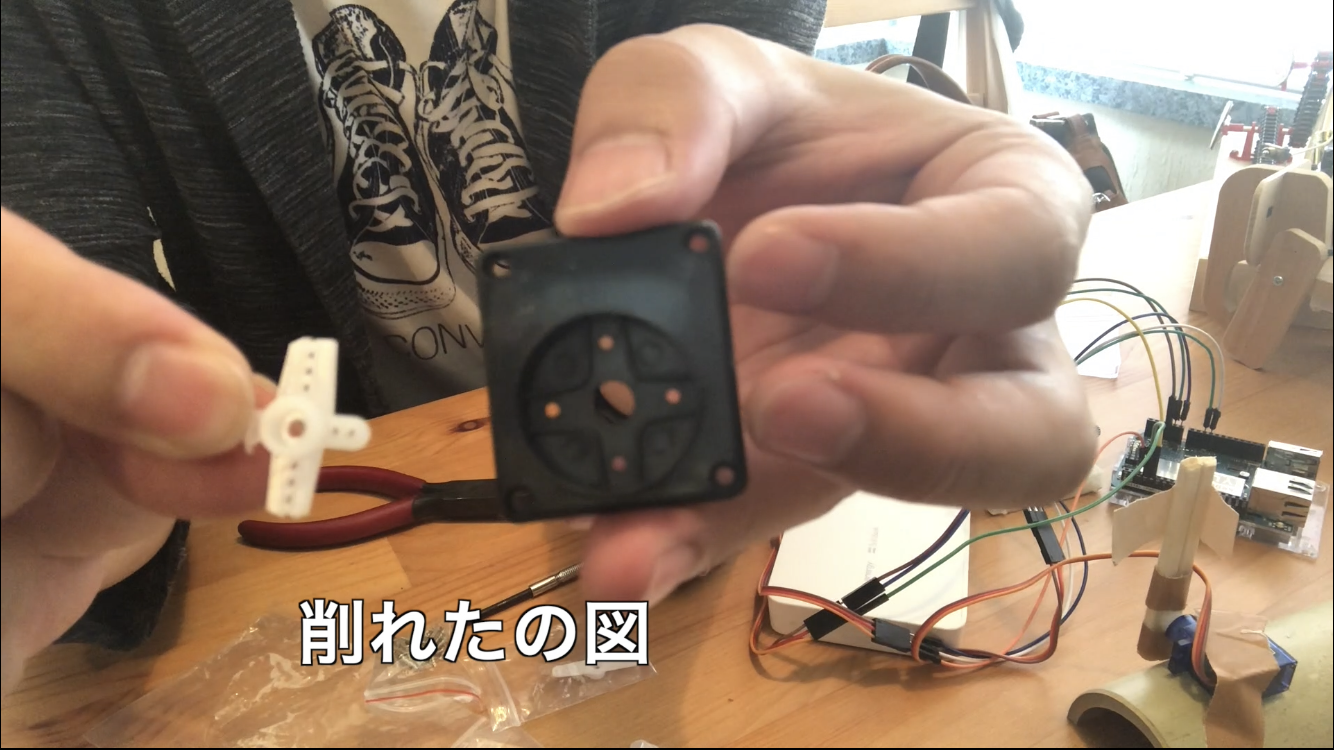

566F8B8E-80D9-492B-BB3E-E40C43938F8C.png 3195EDE8-57F8-4A3B-9F59-6CB24CB37883.png これ、サーボのホーン(白い部品)がはまらないのです。(同梱なのに)60735CDD-54EB-4F3E-A861-51BC0EA16C40.png 鼻歌を歌い切ったら部品に合うようにホーンをバシバシ切ります。EF127812-FF72-43CD-A2AA-1EDBACDD2B12.pngあとは通常通りネジねじして完成させます。
※このケースには説明書はありませんでした。
また写真のようにサーボモータを3つ使ってます。

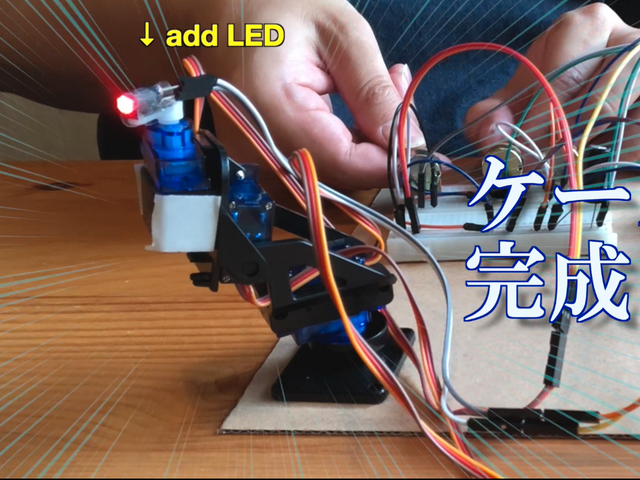

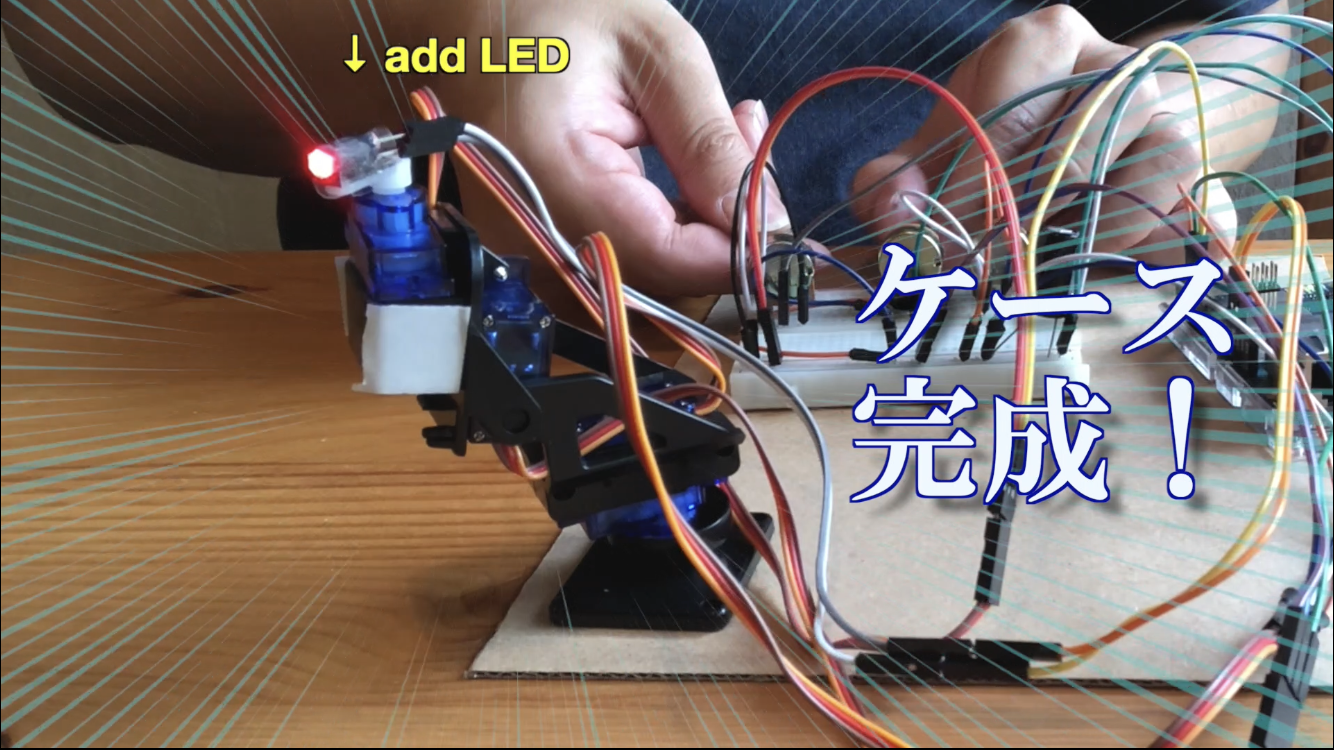

ここでロボットアァァムさんは完成です!

動画はこちら

【コントローラを作る】
上の写真では、3つの可変抵抗器をつまみ回してロボットアァァムを操作してますが、もっと直感的に、インテリジェンスに操作出来る様にしていきます。

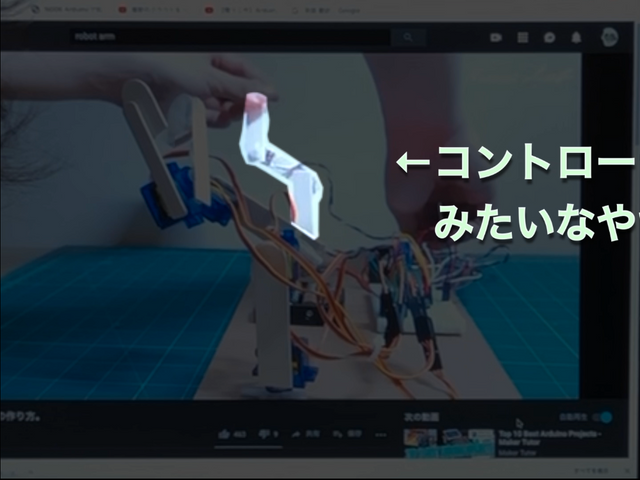

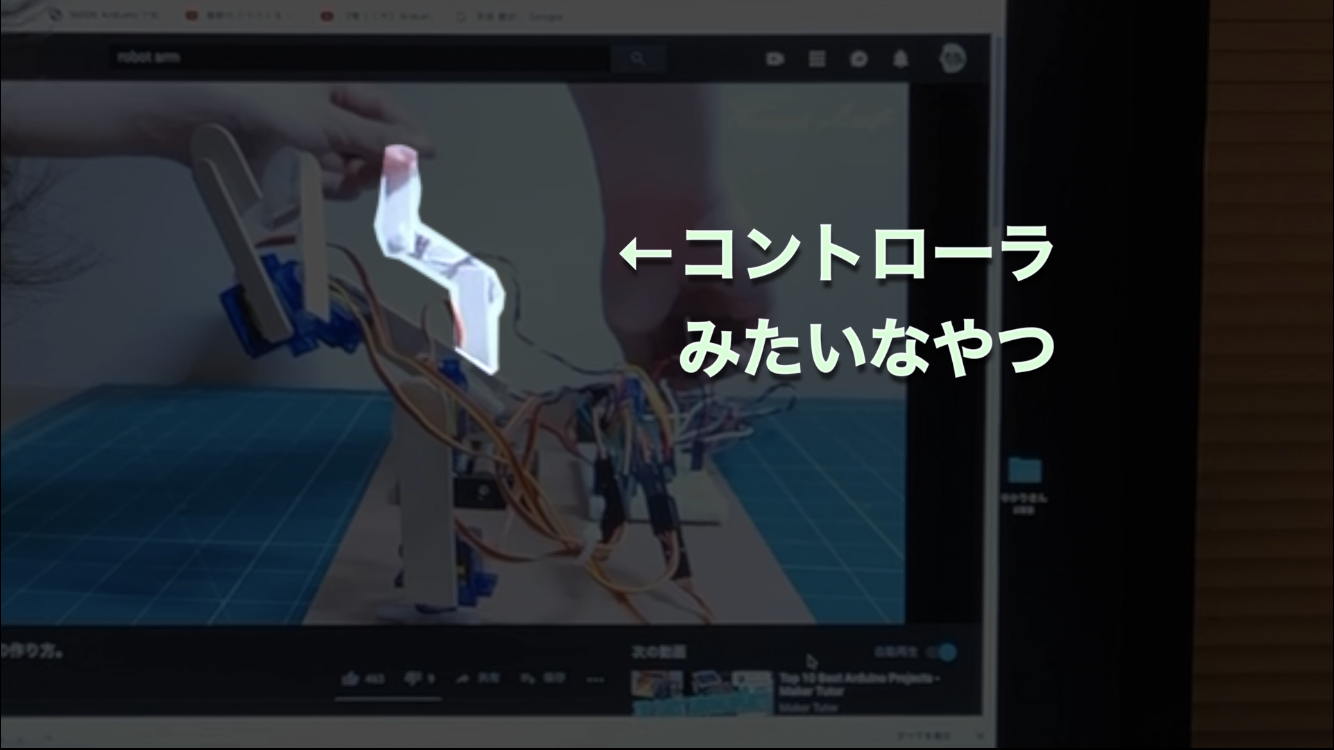

45D30D92-5053-4923-B007-6ECF5A3F2AAD.png↑他の人の動画を参考にした。

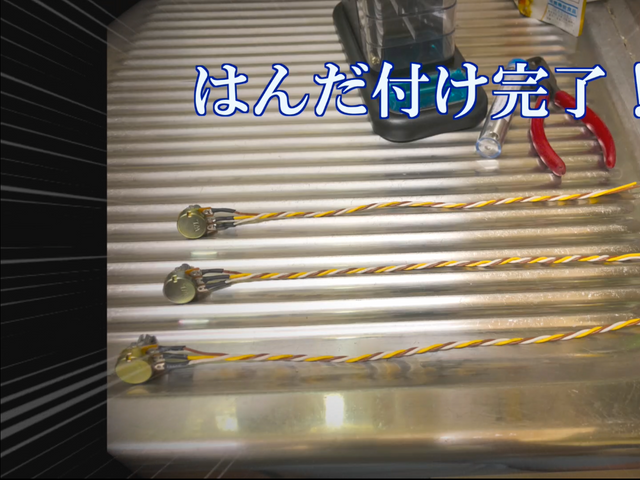

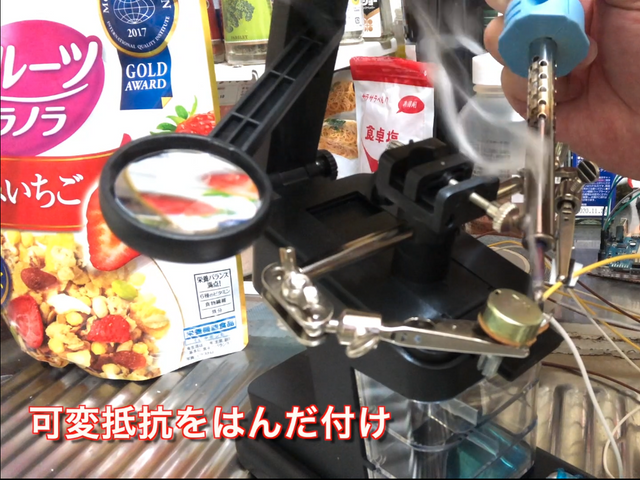

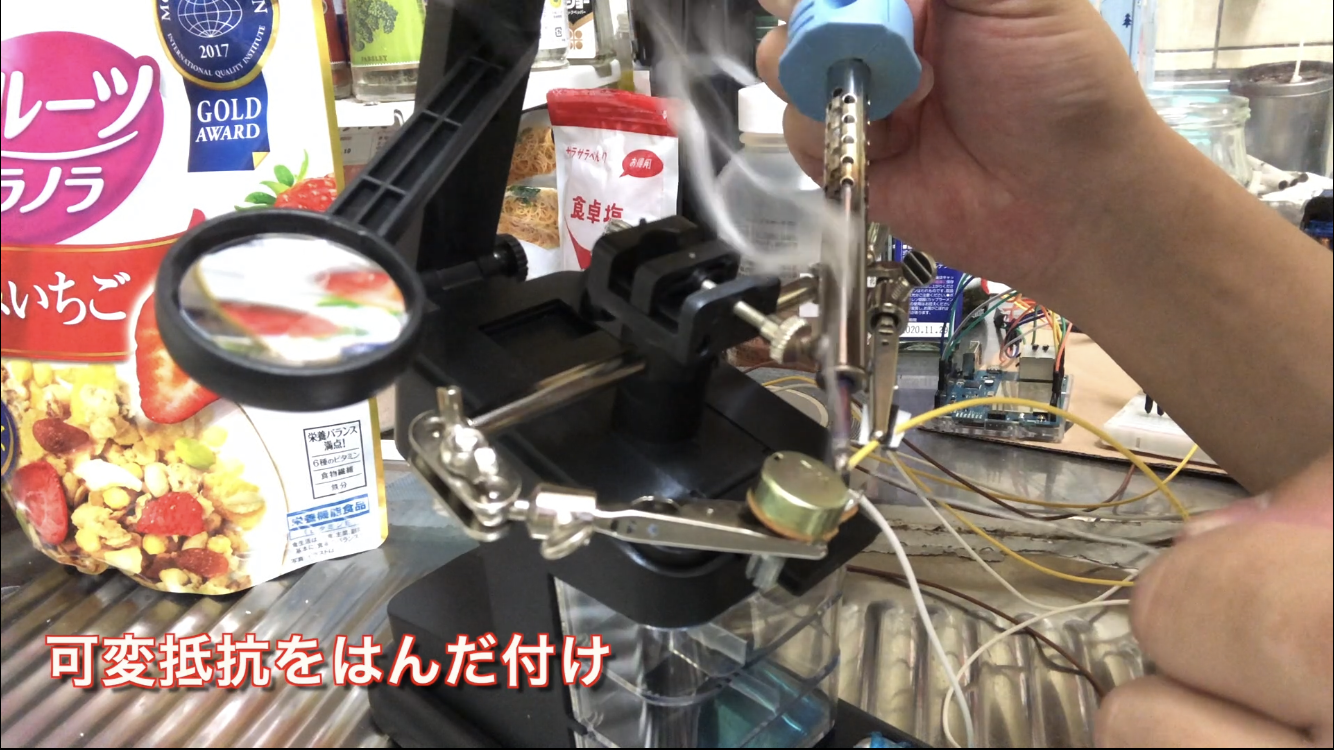

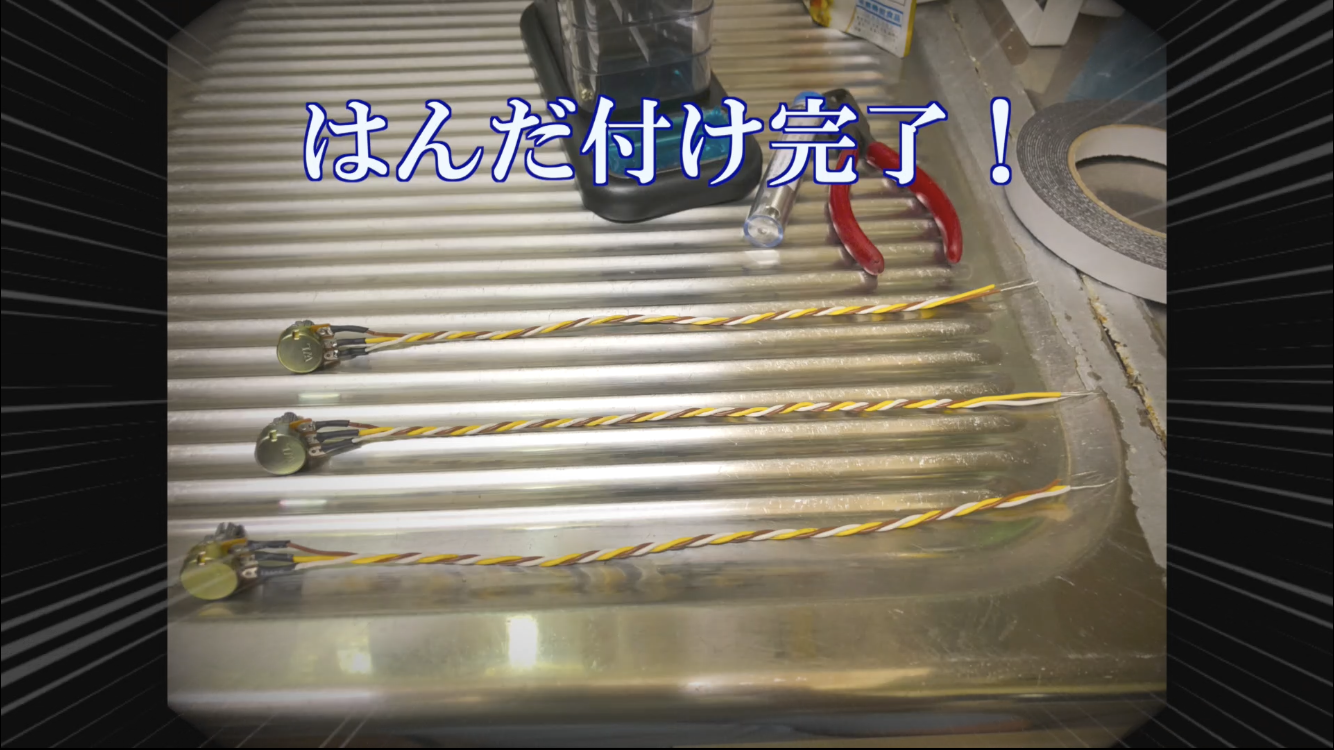

最初に可変抵抗器の三本足をそれぞれリード線に半田付け。
これを三つ作ります。
7DC80A30-02F2-431B-992B-4BA84E28A38E.png 723F82E5-6802-4E84-B491-22A13C1603A0.png

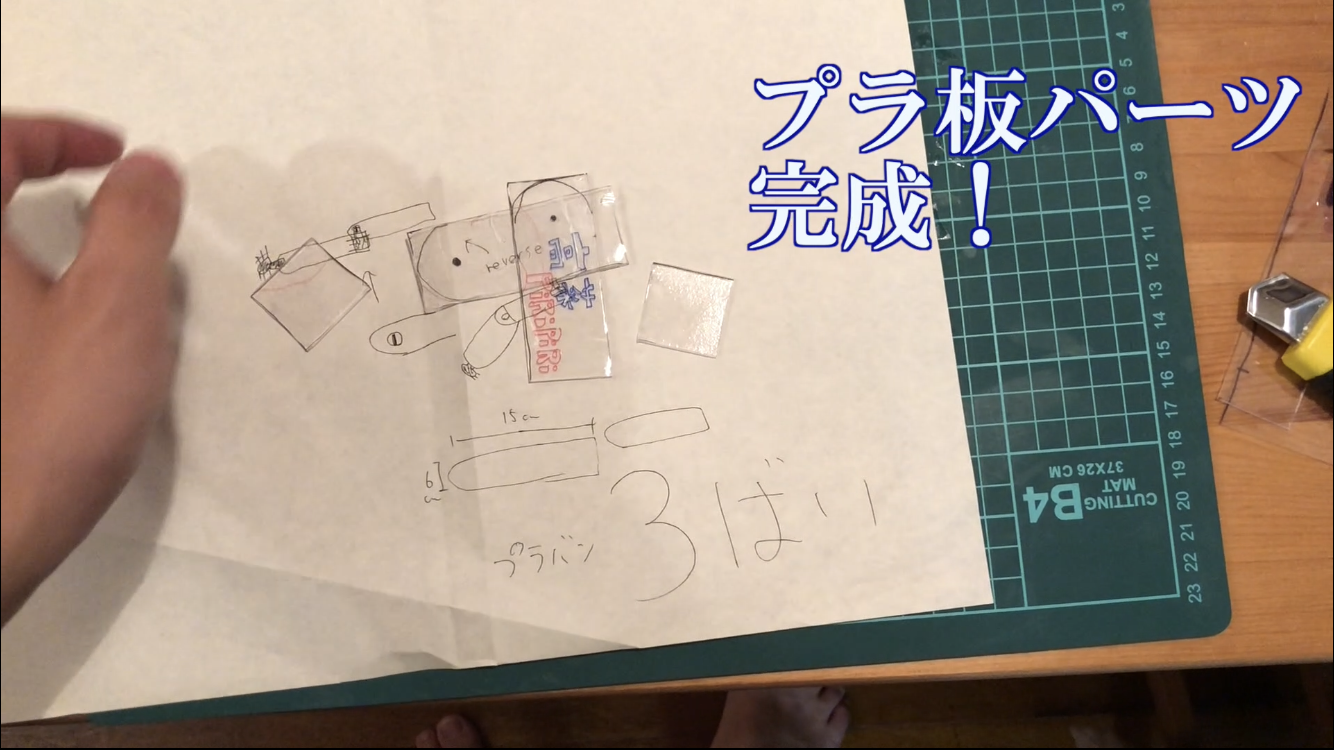

次にコントローラーの骨組みっぽい部品を作ります。

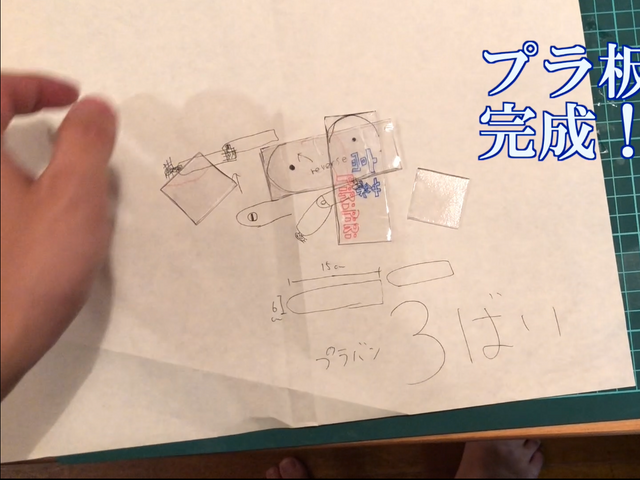

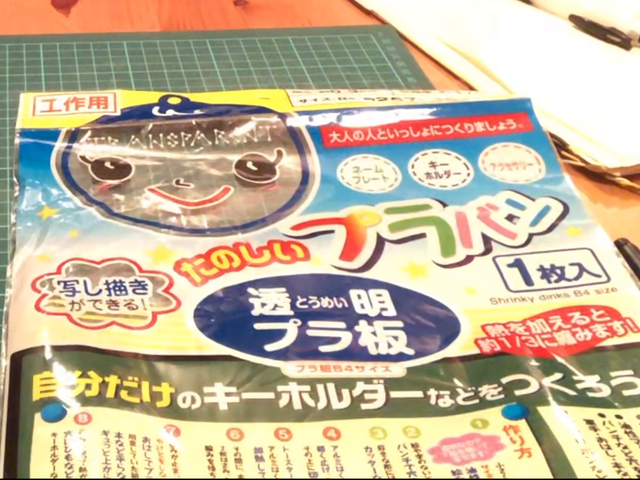

懐かしのプラ板をご用意下さい。

出来ましたか?

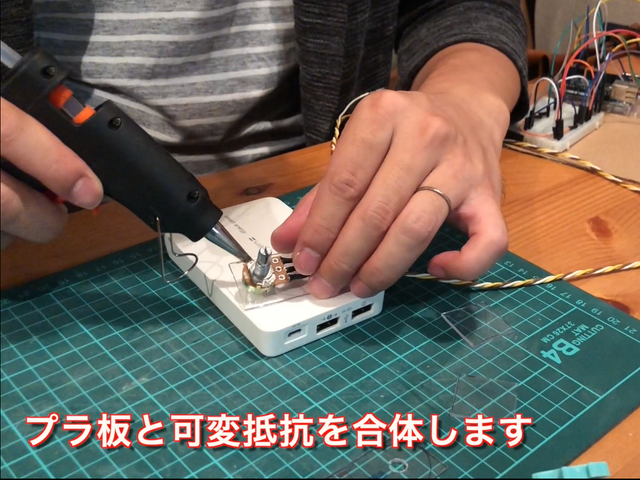

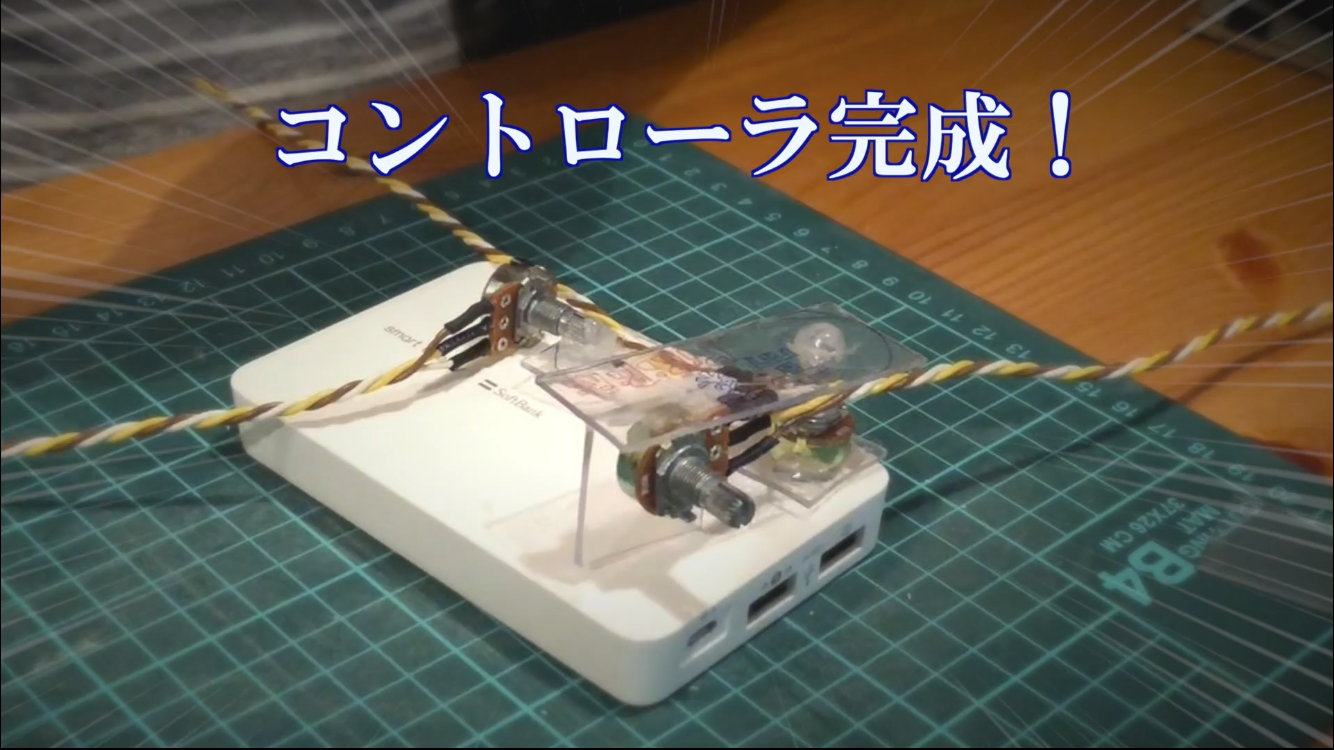

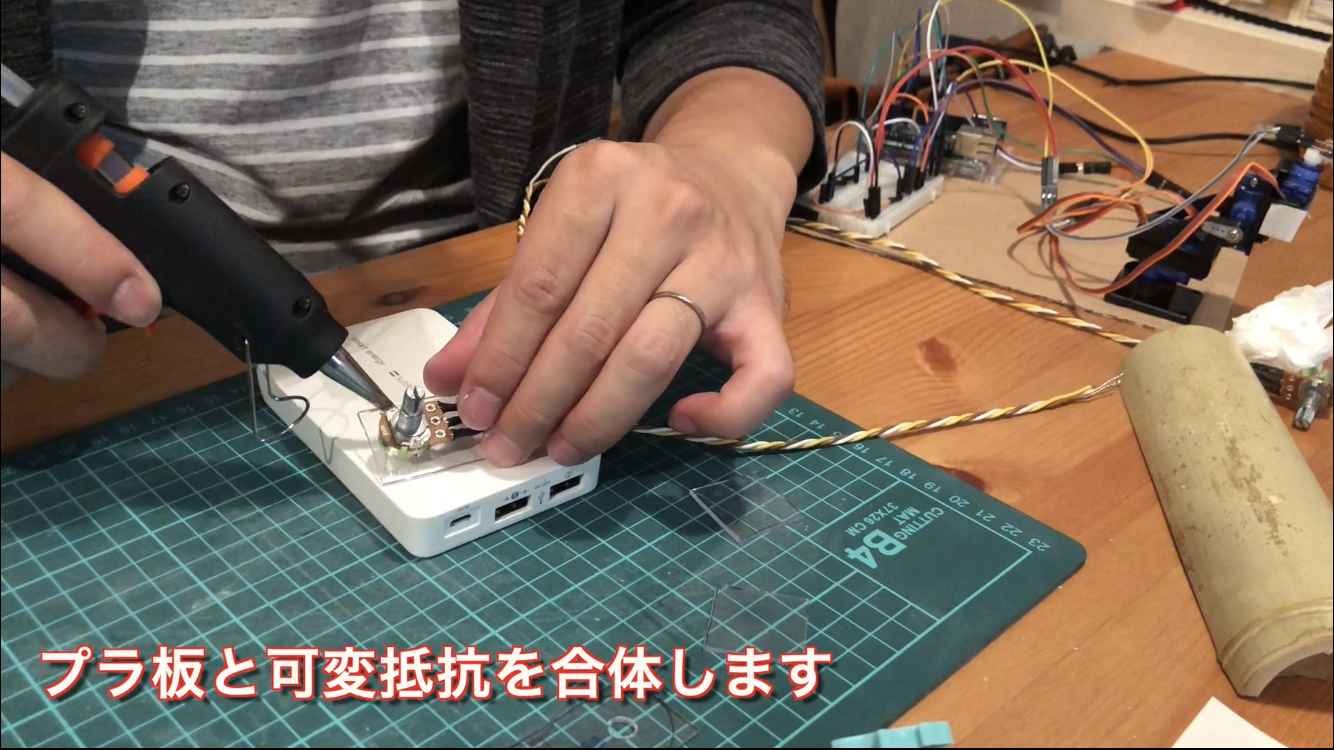

できたら可変抵抗器とプラ板の部品を合体しますあなたと合体したい! 724D6E80-1E29-4A52-AF4F-7B3222FEDEEC.png17C819FF-8F3B-495B-AA92-17CE52BFAF25.png

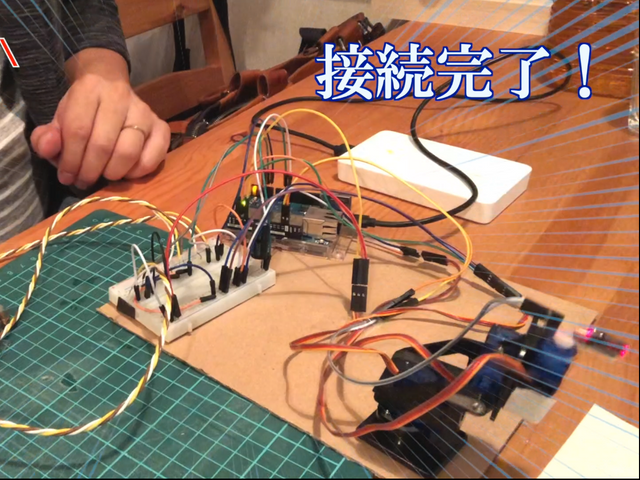

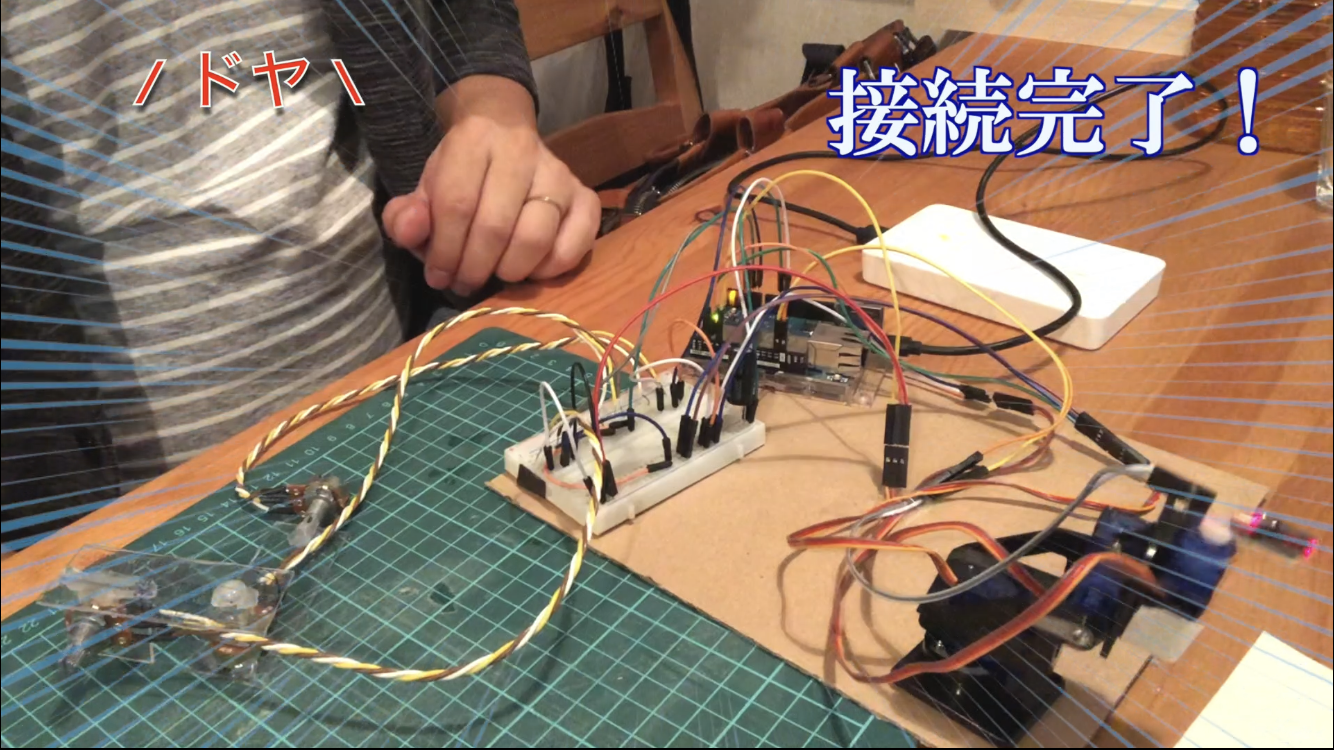

そしたら配線しますよ! 2E1E19ED-94D6-41D8-9A31-ADA814BDC8FC.png

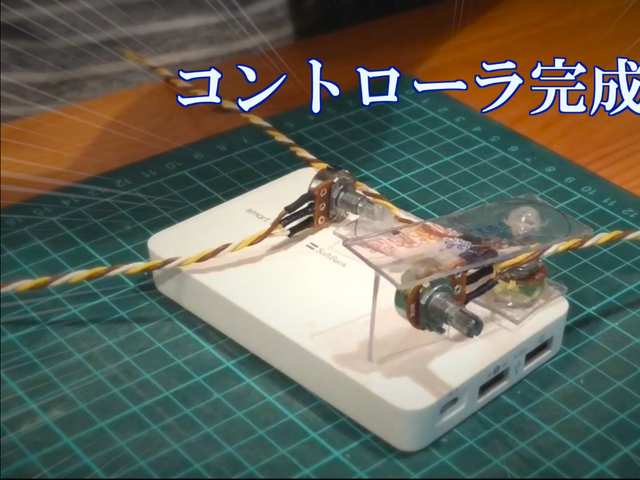

はい完成!!

と思ったんですけど、ロボットアァァムさんがコントローラーと逆の方を向いてます。

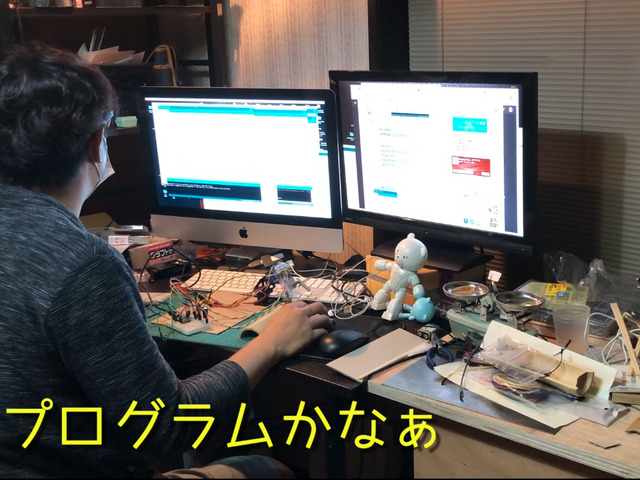

プログラムの問題かなぁ

ちょっともう一度自分を疑ってみる

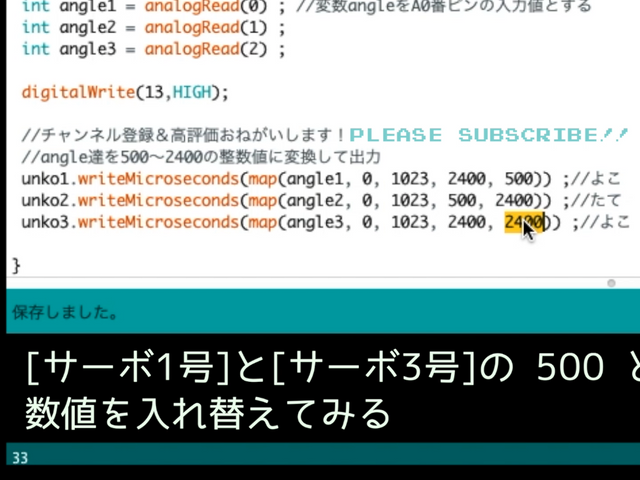

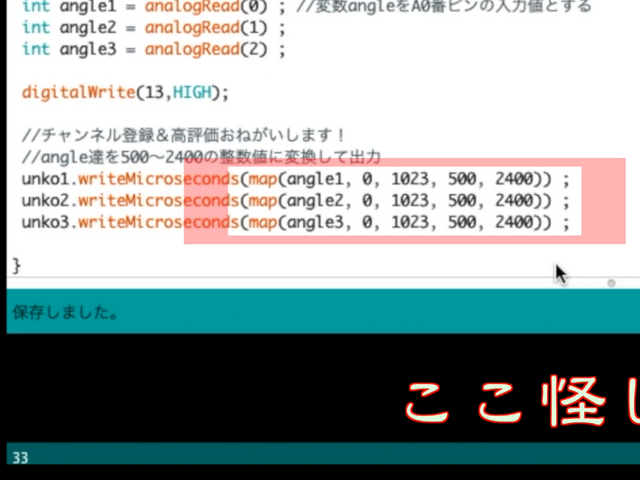

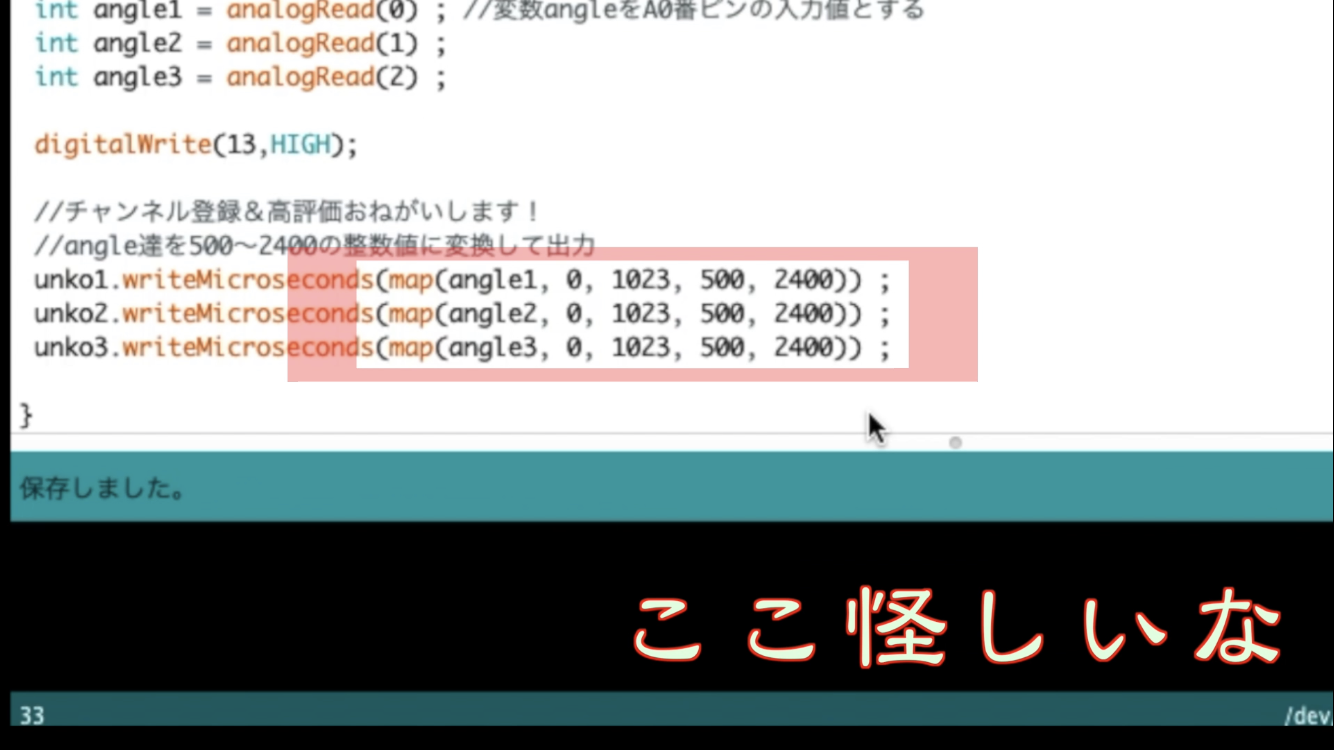

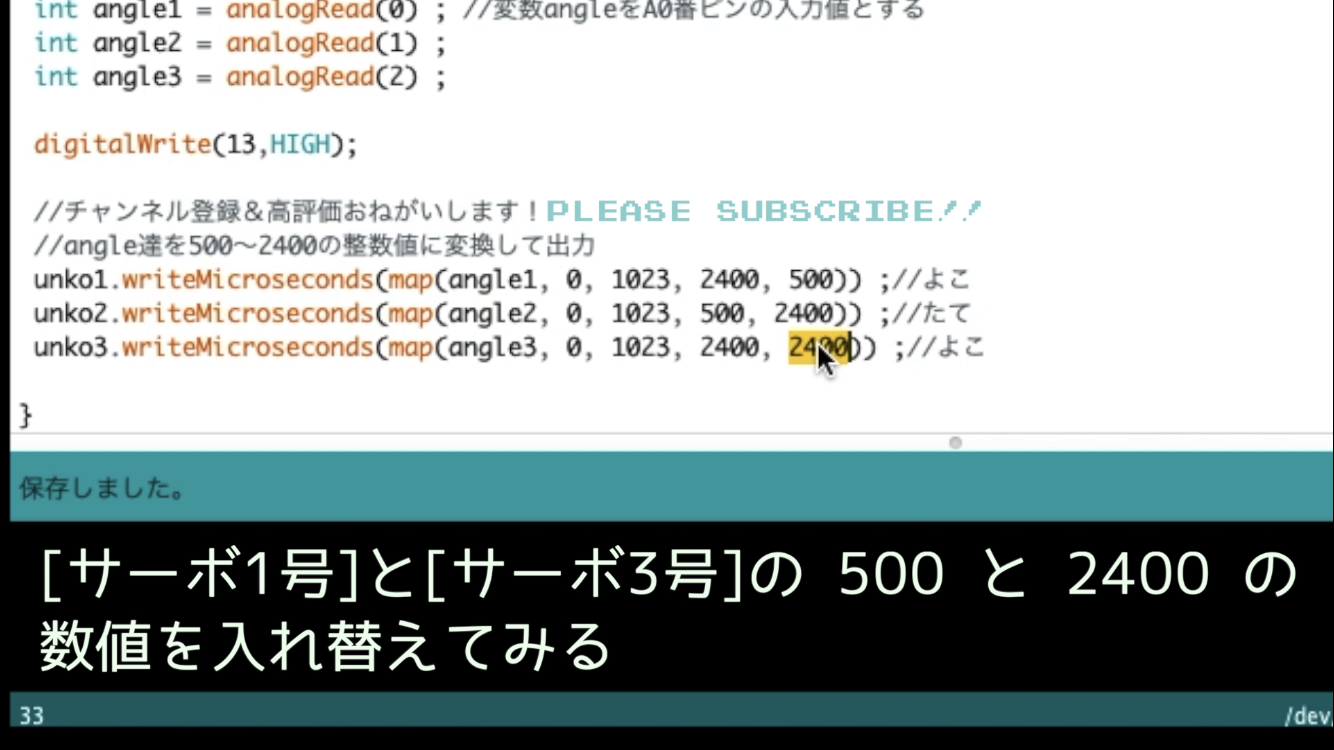

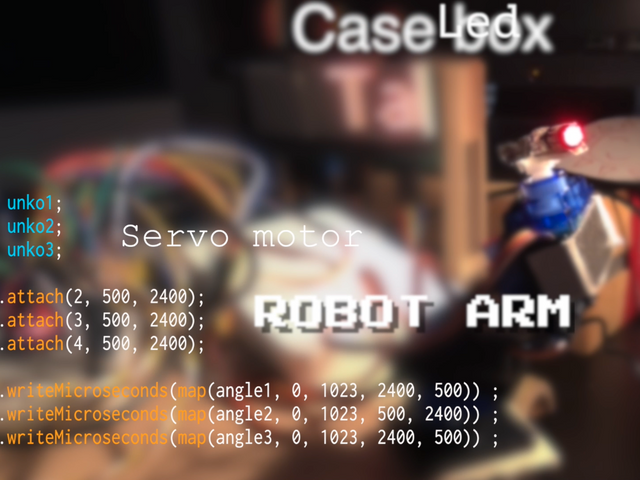

BFF46209-4B4A-48E7-B285-32C8E04FA2F4.png はいここ怪しい!8854E198-5DC8-4352-AFB4-669E38317E32.pngサーボモータのunko1-3(インスタンス名)の横の動き担当のやつの数値を入れ替える。

さぁどうか!!

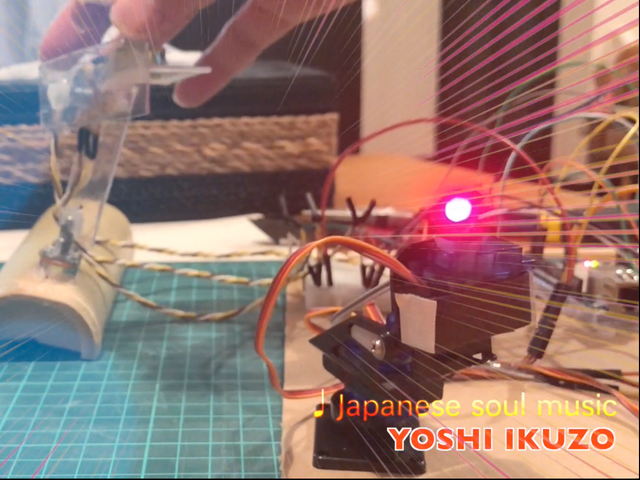

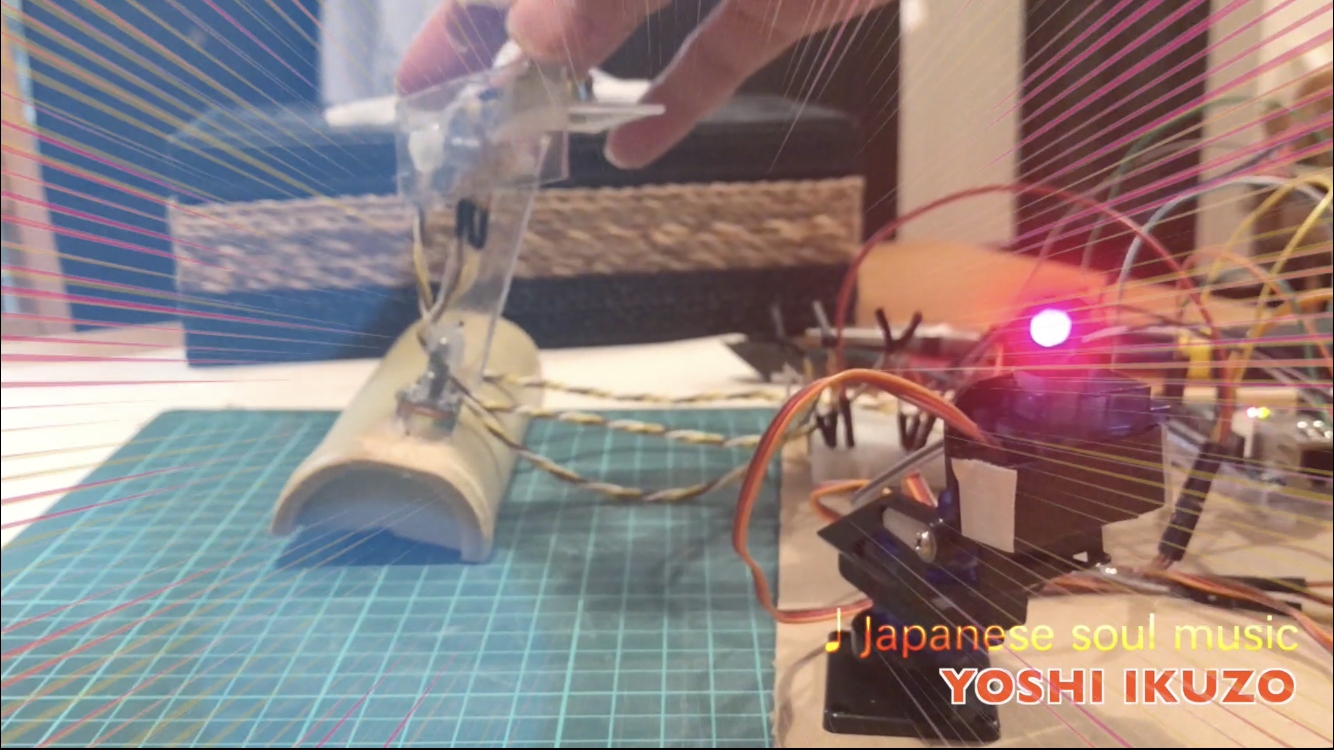

おっけーい!想定通りの動き。
そうゆうやつでーす!

という事で出来ましたロボットアァァム

そして、全てが終わった後気づいたんです。
アームなしロボットアームさん。

どうもご覧頂いてありがとうございました。
製作動画はこちら
