初めにおわび

本来は、コンテストに向けてのカメラの作品を出そうとしてたのですが、間に合わず、給電部分の報告のみにしました。

あらためて初めに

Spresenseは、省電力で高性能なカメラ機能を持つので、完全に密封したカメラやセンサを作れるなと思うのだが、問題なのは充電部分の電極などになります。
本来、ゴムの防水パッキンなどの筐体での工夫が必要かと思うのですが、自分にはそのような技術がないので、そんなら完全に密封してしまいましょ、ってことで非接触給電での充電をしようと思いました。

Spresenseは、省電力で高性能なカメラ機能を持つので、完全に密封したカメラやセンサを作れるなと思うのですが、問題なのは充電部分をどうするか？という点になりそう。

充電部分はメカや防水パッキンなどを用意してUSBで充電するしかないけど、それは素人の自分には無理だということで、これらのバッテリ関連を簡単に防水にするには非接触給電でしょ、ってことでそちらを検討しました。

元ネタはこちら

http://spresense.livedoor.blog/archives/30320920.html

用意したもの

Rohmさんの給電モジュールを追加います。

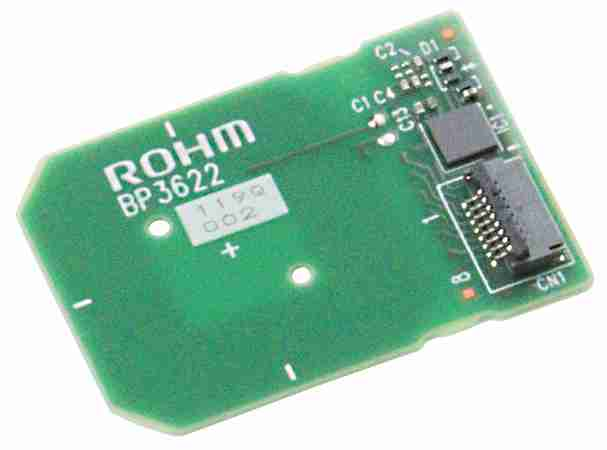

BP3622 広範囲給電型ワイヤレスチャージャーモジュール (受電モジュール)

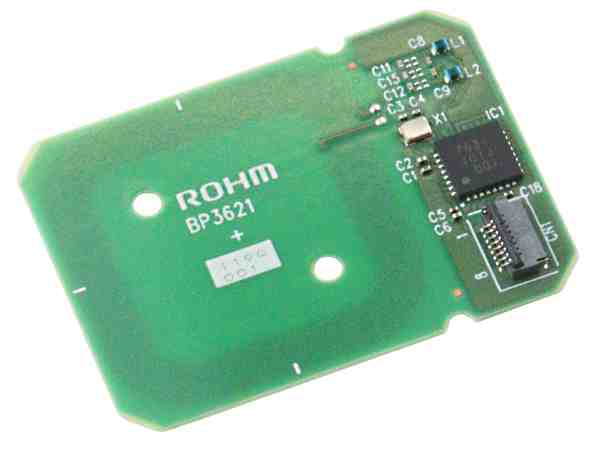

BP3621 広範囲給電型ワイヤレスチャージャーモジュール (送電モジュール)

それほど、給電能力が高くないのですが、省電力のSpresenseであれれば十分だし、サイズ的にも小さくてSpresenseにあっているのでこれを入手し、充電できるか？& 動作をさせられるか？を確認します。

で、もう一点、ポイントになるのは、充電回路路とバッテリになります。
って、これでRohmのこのデバイスが良いのは、Rohmが出している

BD71631QWZ 低電圧バッテリ用 充電制御IC

が使えます。
しかも、ソフト屋さんの自分に優しいリファレンス回路あり！

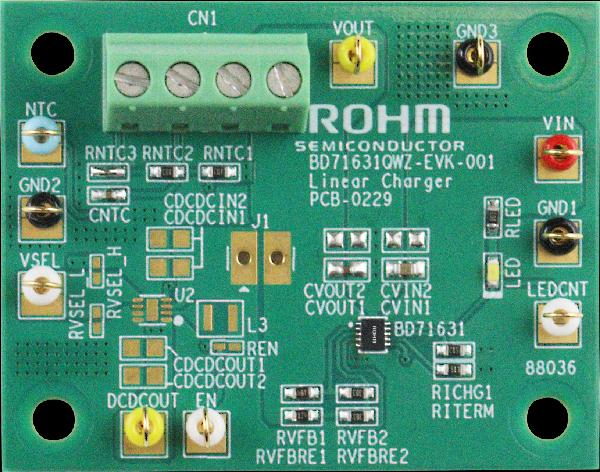

BD71631QWZ-EVK-001 パワーマネジメント評価開発ボード・キット

で、これに合わせたバッテリは、

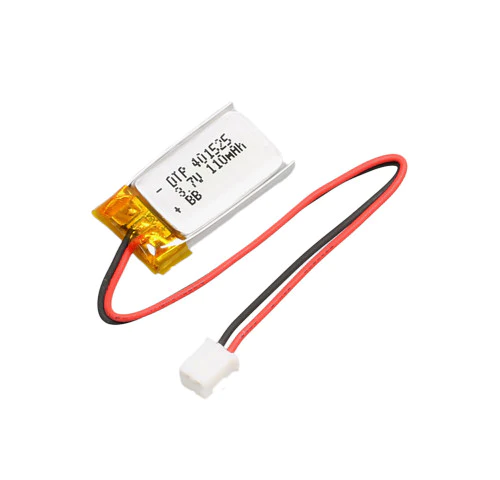

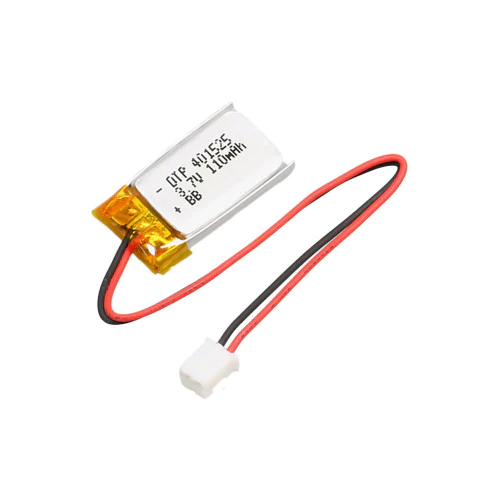

リチウムイオンポリマー電池110mAh

これを購入。

さらに、BP3622 広範囲給電型ワイヤレスチャージャーモジュール (受電モジュール)
のインターフェースがが8ピンのフラットケーブルなので、

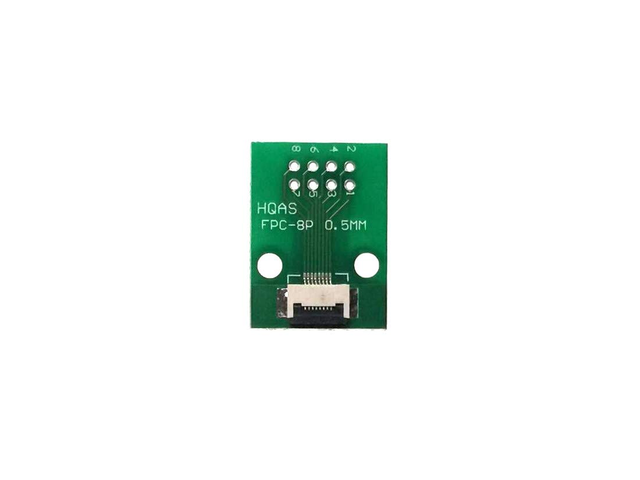

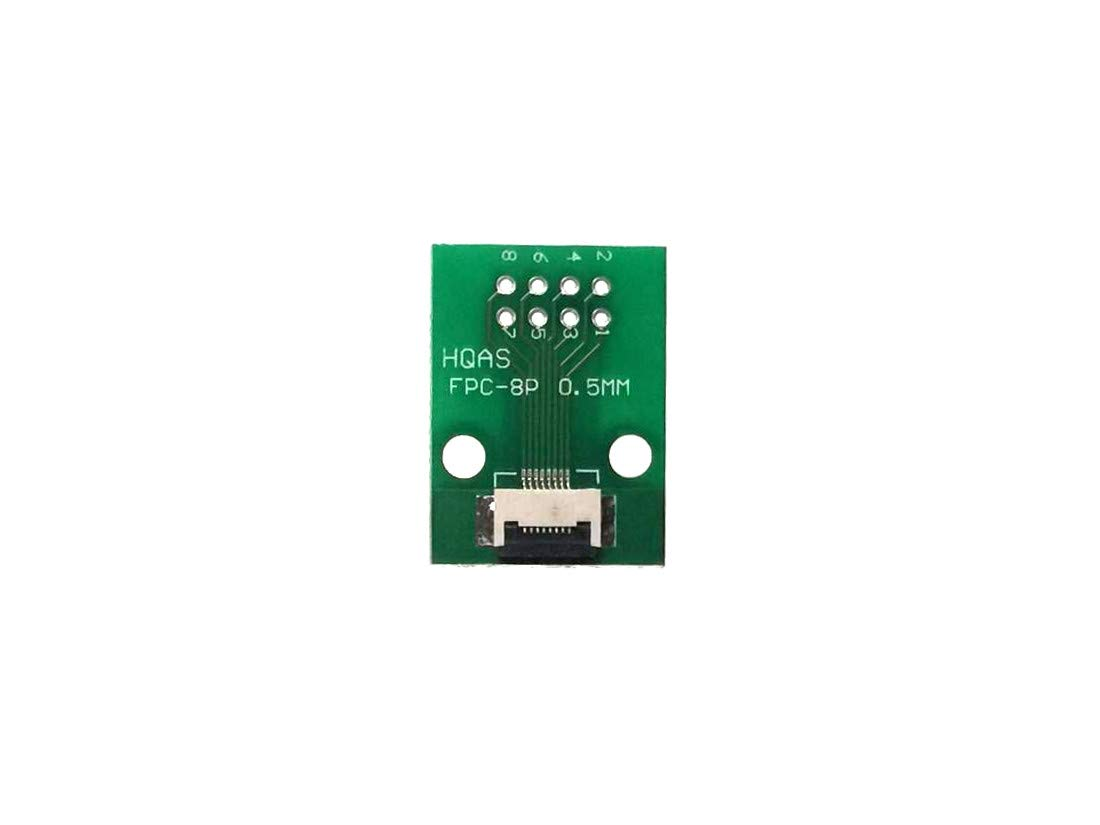

フラットケーブル to ピンヘッダ 変換基盤

FFC / FPC ジャンパーケーブル

これで、まずは、動作確認の準備OK。

接続と動作確認

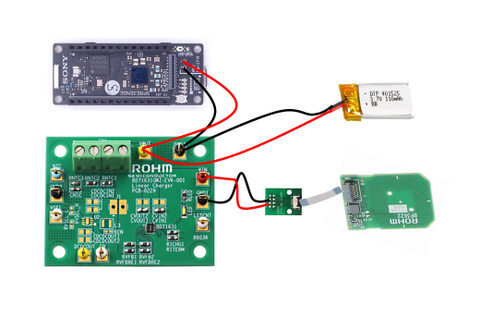

これらをデータシートに合わせて、このように接続。

※変換ケーブルは、6ピンがVin、8ピンがGND

このように接続し、送信側のBP3621 広範囲給電型ワイヤレスチャージャーモジュール (送電モジュール)で、給電してあげると、

動作すること
充電できること

を確認することができた！

※実物の写真は後日にさせてください。
