簡単で便利な蚊よけスピーカー

nichicon 2021年02月23日に作成  (2021年02月27日に更新)
簡単で便利な蚊よけスピーカー

暖かくなってくると蚊が出てきて困ります。そこで人には聞こえない周波数の音を使った蚊よけスピーカーを作りました。人を刺すのはメスの蚊だけで、メスの蚊は16kHz〜18kHzの音を嫌うそうなので今回は17kHzの音を使用しています。USB接続なのでパソコンなどに挿すだけで使えます。

今のところ使っていて異常はありませんが、万が一気分が悪くなるなど異常を感じた場合には使用を中止してください。

材料

・PIC12F1822-I/P x1
・トランジスタ2SC1815 x1
・カーボン抵抗10kΩ x1
・カーボン抵抗1kΩ x1
・USBコネクター x1
・スピーカー x1

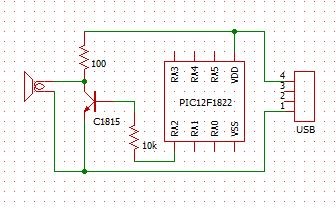

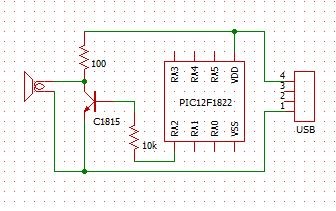

回路図

キャプションを入力できます

プログラム

MicrochipのMPLAB Code Configurator(MCC)を使います。

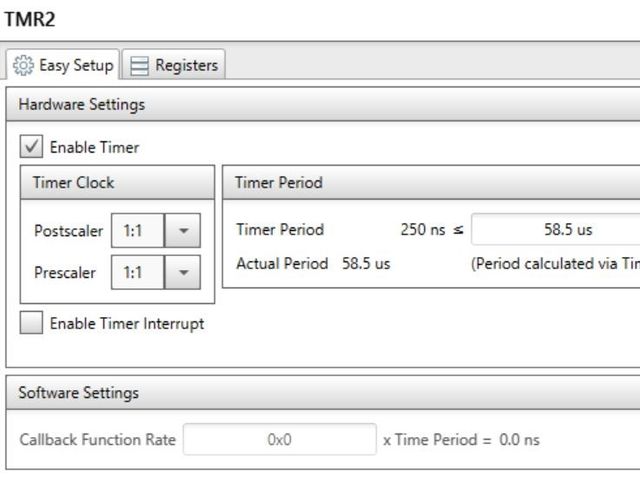

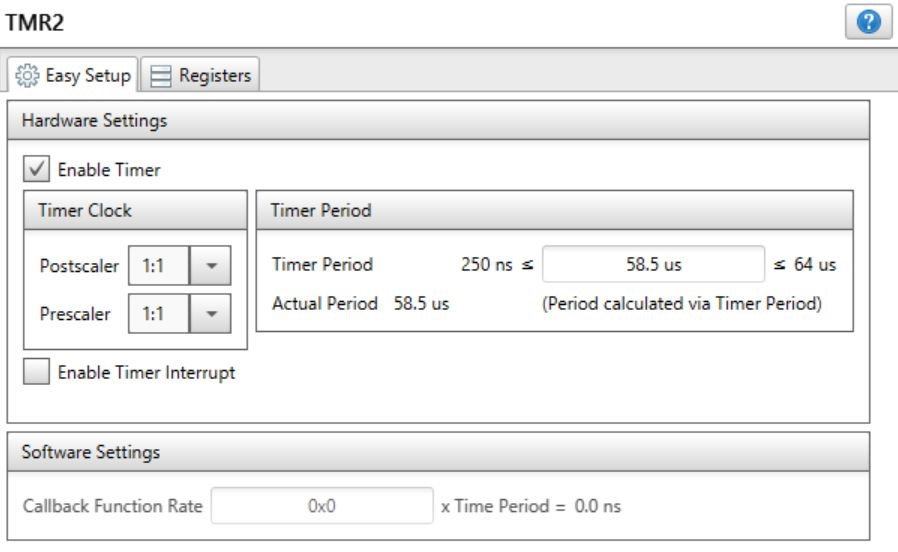

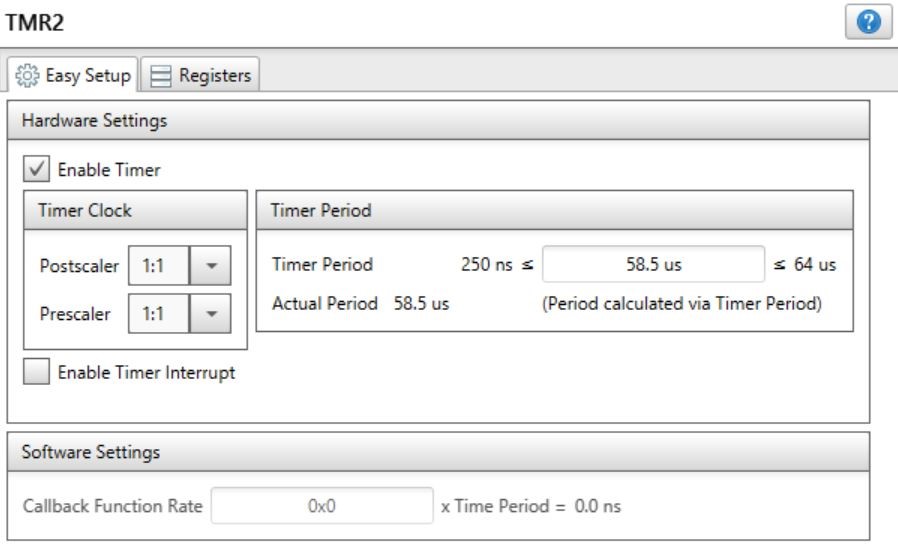

TMR2の周期を58.5us、

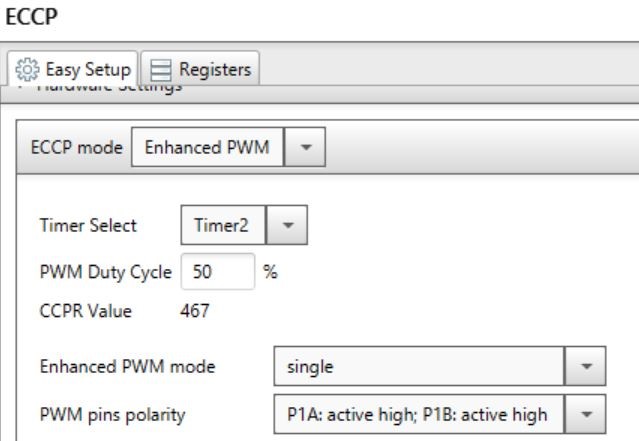

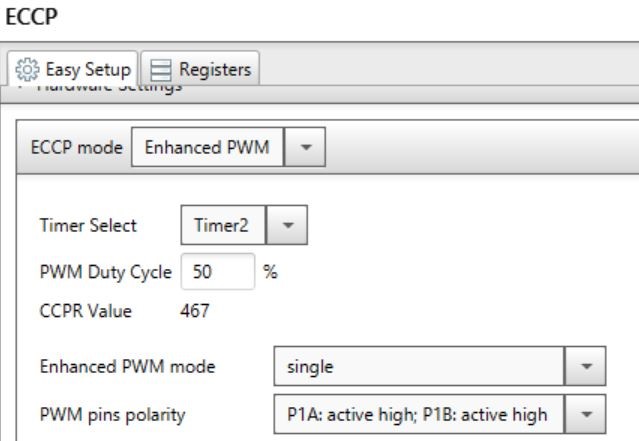

ECCPのデューティー比を50%、

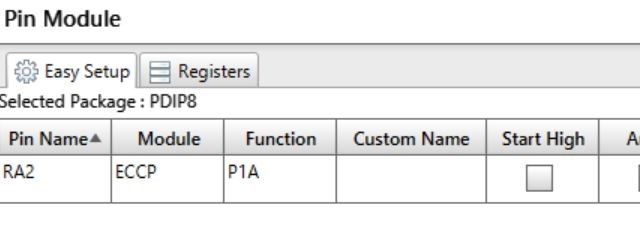

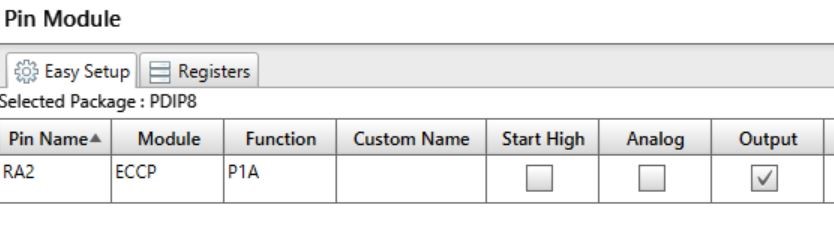

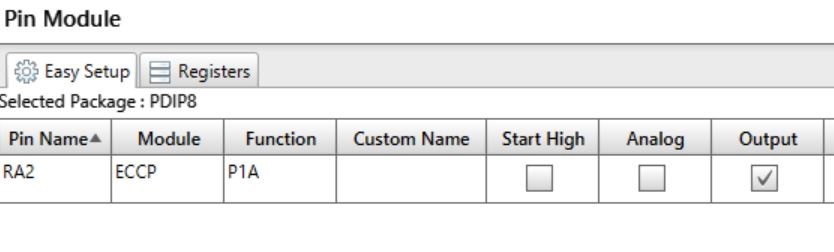

P1Aピンをデジタル出力ピンに設定します。

キャプションを入力できます

キャプションを入力できます

キャプションを入力できます

設定が完了したらgenerateボタンを押してプログラムを生成します。問題なく生成できたら、
プログラムをPICに書き込んでください。

作り方

上記のようにプログラムを作成して回路図の通りに配線してください。

nichiconのアイコン画像
独学で電子工作とプログラミングをしている普通科高校生。PICを使った工作が多いです。その他にArduinoやESPも使います。質問等もお気軽にどうぞ。作る際は自己責任でお願いします。
