忘れられたUSB内蔵PIC16F1455をイマドキ使う(その1)

＜前の記事　：　次の記事＞

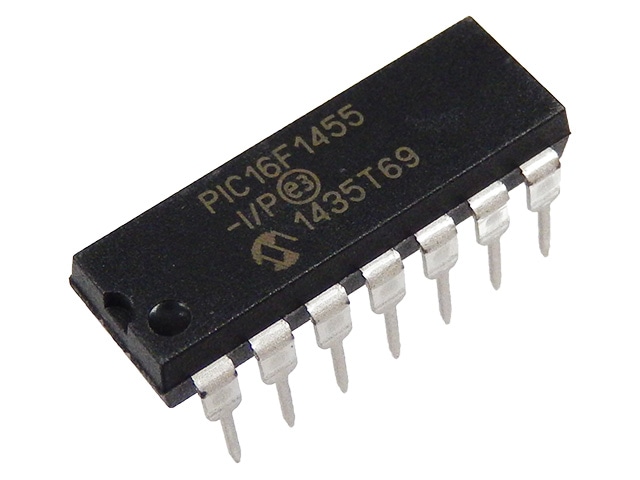

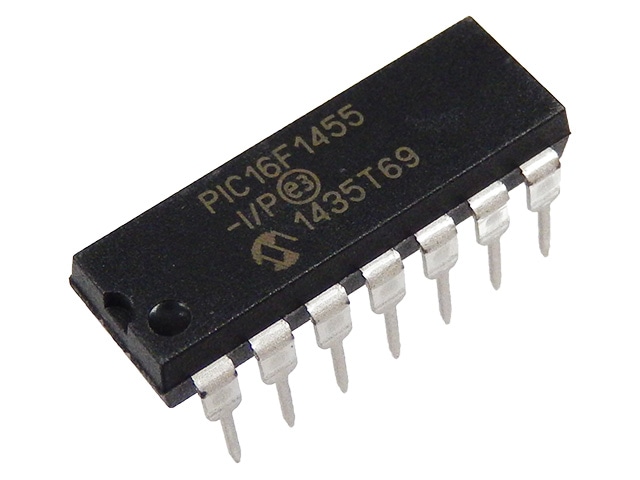

USB内蔵PIC16F1455

前の記事で「PC(Mac)↔︎USBシリアル変換↔︎PIC↔︎I2C温湿度センサー」と接続する記事を書いたが、「USBシリアル変換↔︎PIC」をPICだけで済まそうとUSB内蔵PIC16F1455を久しぶりに使おうとしてハマった話を書いておく。

まずは結論から

• コンパイラxc8はv2.5を使い、v3.0以降を使わない。
• コンパイラオプションで「C90」を指定する
• リンカオプションでも「C90」を指定する
• MCC ClassicのContent Managerで「MLA Framework lite」を読み込んでおく

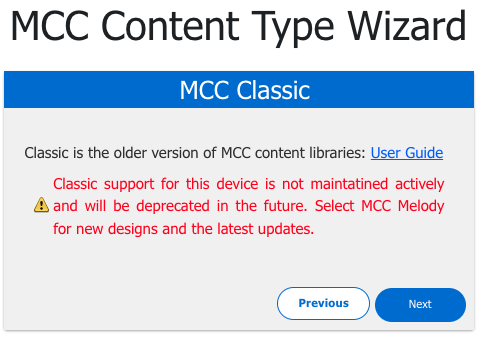

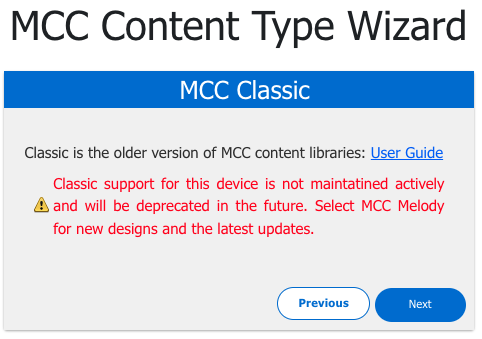

MCC Classic

イマドキはCLASSICじゃないMCCが推奨らしいが、他人のWEB記事を見ても新しいMCCを使っているの見たことないんだけどｗ

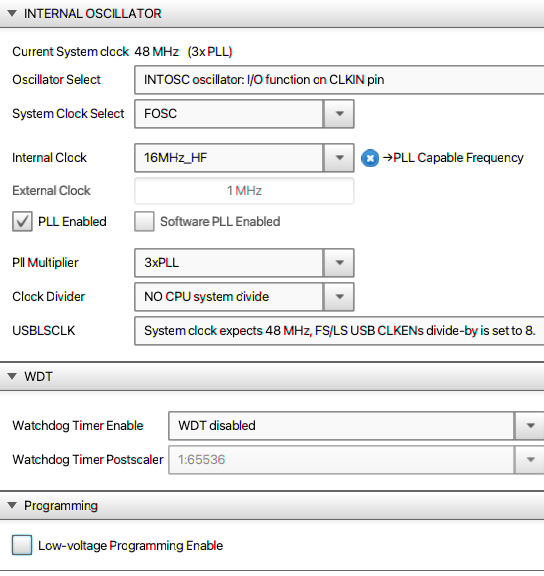

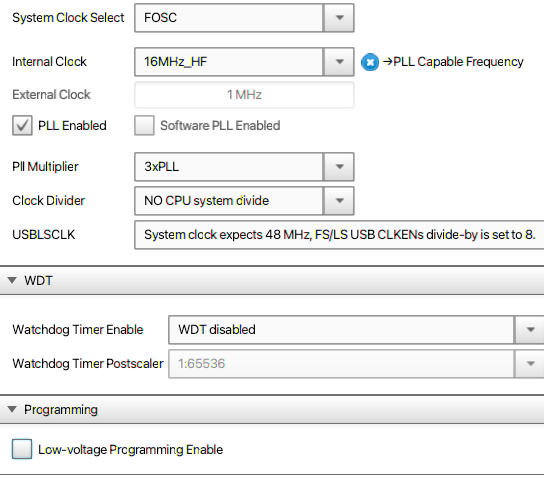

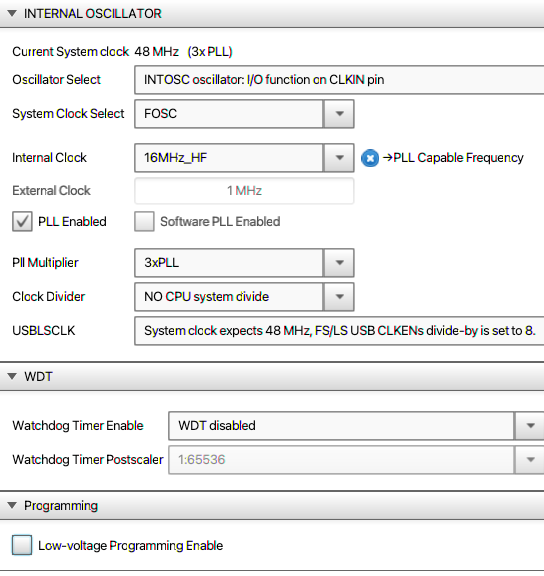

48MHz駆動

USB用に内蔵オシレータを使うのだが、なんと48MHz動作が可能（命令は12MHzで動く）なんだけど大丈夫かな（普通のPIC 16Fは最大32MHz）　LVPはONでもOFFでもどっちでもいい

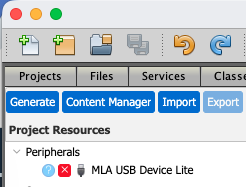

MLA USB Device Lite

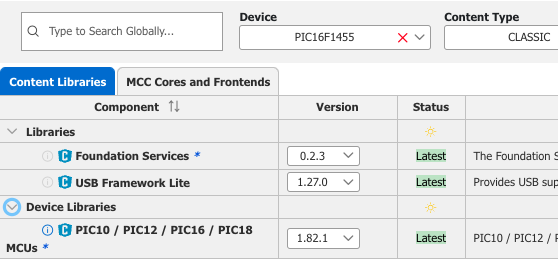

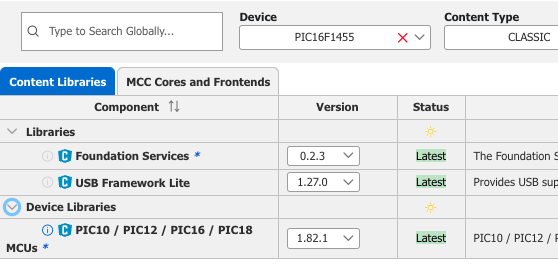

MCC CLASSIC起動中にContent Manegerで「USB Framework Lite」を読み込んでおけば、Device ResourceのUSBの下に「MLA Device Lite」が現れる。設定画面でProduct Stringを「Product Name」から任意の文字列に変更し、一番下のExampleにチェックを入れる。

main.c

あとはmain.cを整えてコンパイルすれば大丈夫なはずだったんだが、そうはならん。

#include "mcc_generated_files/mcc.h"
#include "mcc_generated_files/examples/i2c_master_example.h"
void MCC_USB_CDC_DemoTasks(void);
void main(void) {
    SYSTEM_Initialize();
    INTERRUPT_GlobalInterruptEnable();
    INTERRUPT_PeripheralInterruptEnable();
    //INTERRUPT_GlobalInterruptDisable();
    //INTERRUPT_PeripheralInterruptDisable();

    while (1) {
        MCC_USB_CDC_DemoTasks();
    }
}

コンパイラバージョンアップという名の地雷

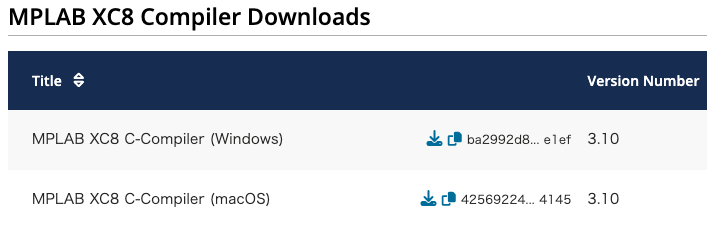

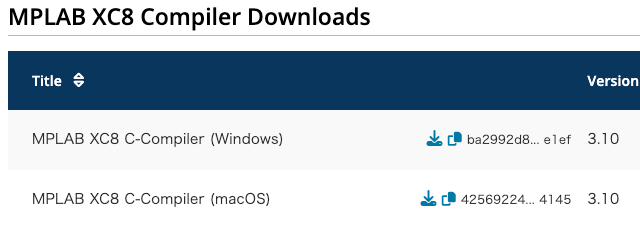

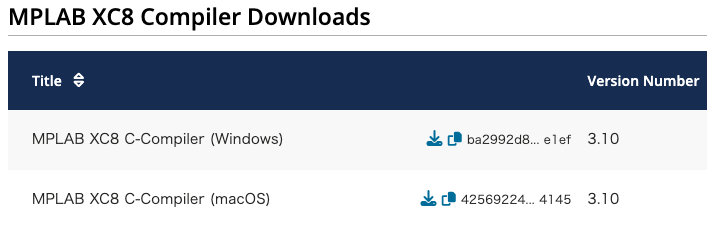

MicrochipのXC8は2025/12/19時点でv3.10のようだが、これでは先のコードはコンパイルできない。オプションにC90をうまく設定できないみたい（詳細不明）。

そこで、ページの下の方の「MPLAB XC8 Functional Safety Downloads」であるv2.49でも動かないのだ。たまたまインストールしてあったv2.50では動くというこの地雷っぷり。いい加減にせぇよ。。。コンパイラxc8のarchive downloadは！！こちら！！
