IchigoJamPCとAM2320・I2CEEPROMを使って　温度・湿度を記録します

はじめに

インターネット接続できない場所の気温と湿度の記録を簡単に残そうと思い、イチゴジャムPCで実現してみました。

説明

イチゴジャムPCにI2C接続した温度・湿度センサー(AM2320)から測定値を読み込み,I2CEEPROMに書き込みしています。
書き込むフォーマットをプログラムの行と同じにしたのでLOADとLISTコマンドで測定値を読み出す事出来ます。
時刻の記録はしていないので、紙にスタート時間と測定間隔を記録して後でデータに付け足します。

部品表

※拡張メモリーは　https://15jamrecipe.jimdofree.com/周辺機器/外部記憶装置-eeprom/ などを参考にするとよいかと思います
お気に入りは秋月で売っている拡張メモリーですが1月30日時点で在庫１でした

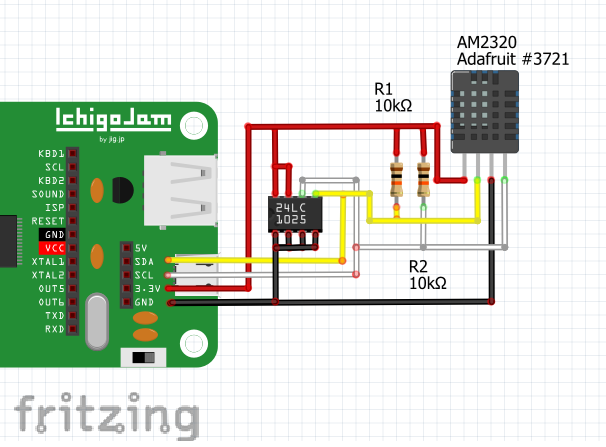

回路図

この回路図ではAM2320とROMは単体の部品を使っていますが、いちごジャムPC用として売られている拡張メモリを使う方が手軽です

プロフラム

10 'SAVE EEPROM AM2320
20 POKE#710,3,0,4,0,0
25 K=0:J=16
30 FORI=0TO20:POKE#700,I+1
40 X=I2CW(#5C,#710,3,#720,0)
50 Y=I2CR(#5C,#710,0,#720,8)
60 CLS:H=255*PEEK(#722)+PEEK(#723):H=H/10:?H;
70 T=255*PEEK(#724)+PEEK(#725):Z=T/10:T=T%10:?Z;T
80 POKE#740,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0
90 POKE#740,PEEK(#700),0,J-4,72,44,SCR(0,0),SCR(1,0),32,84,44,SCR(2,0),SCR(3,0),46,SCR(4,0)
100 S=I2CW(80,#713,2,#740,16)
105 K=K+J:P=(I+1)/J
110 POKE#713,P,K
120 LED1:WAIT20:LED0:BEEP1:WAIT160:NEXT
130 END

プログラムのだいたい説明

30行で繰り返し回数設定してます。
120行で測定間隔設定してます。60で１秒です。
LED点滅やビープ音は消費電流に関係するので、必要なければ外しておいた方が良いですが、起動したかどうか確認出来なくなります。
　実際使う時は@ARUNやタクトスイッチ押したまま電源ONで自動起動するのも良いかと思います。
　温度湿度とも画面表示した整数だけ保存されます。

測定回数

EEPROMのプログラム保存数X64回となります
1Mビット搭載なら8128回分保存可能になるはずですがそこまでためしていませんでした。
※お使いになるEEPROMで回数変わりますので保存可能回数を超えないようにしてください。

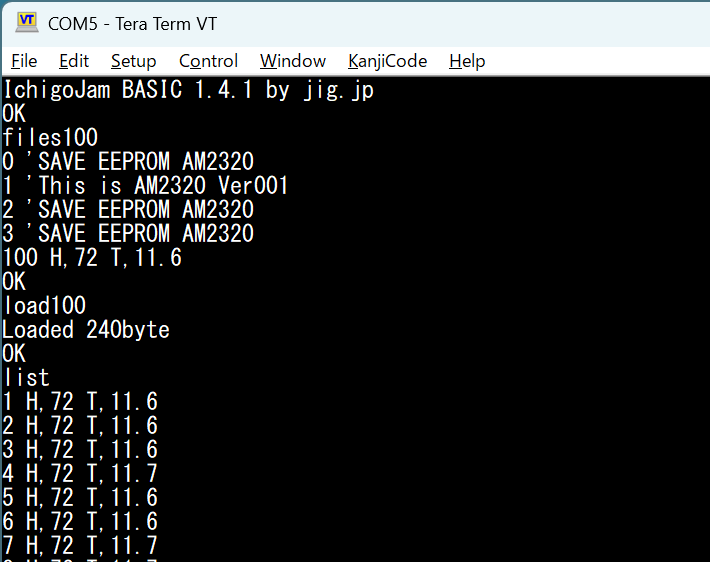

測定値の読み出し

FILES100で保存の概略確認出来ます。
　LOAD100などで測定値を読み込み、LISTで表示します。

わかっていない事・制限事項

測定間隔を大きくしすぎると動作しないみたいです。

そういえば

EEPROMにプログラムが書き込まれていると　エラー出るようです　対策としては　１clsのプログラムを書き込んでおくとよいみたいです

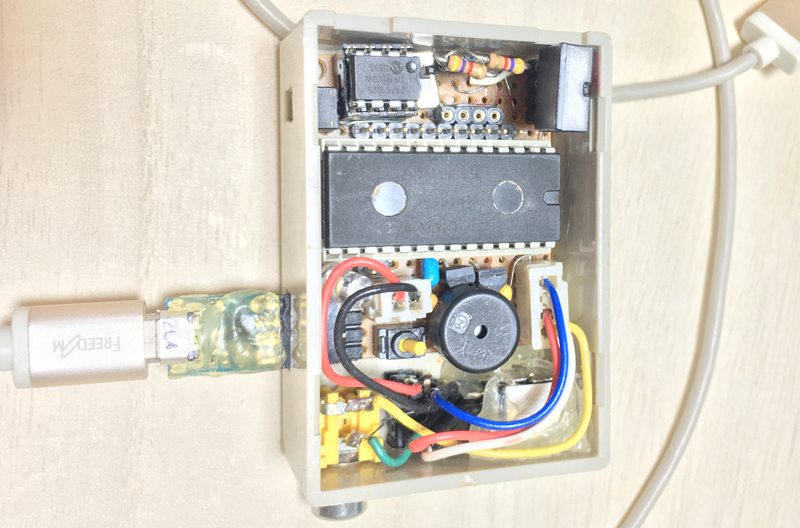

下写真のハードは調子に乗ってユニバーサル基板で作ってみたものです
数年前に作成しましたが今でも動作しました。

最後に

このプログラムがどのような動きをしているか知りたい場合は　chatgptにこのプログラムをつけて　
”以下のプログラムの動作を教えてください”と聞けば　作者より丁寧にわかりやすく教えてくれることがわかります
