138【unoQ】さっそく簡単にQRBとSTM32U5通信させたにょ【小さなLinux機】
QRB(Linux)・Uno Q(STM32U5) 直結バイナリ通信によるシステム制御
arduino-router を廃し
16bit LEN プロトコルで LED Matrix を物理メモリとして操る
いやArduino App Labが不安定すぎて良く判らないので
はじめに:ミドルウェアという「壁」を壊す
Qualcomm Robotics Board (QRB) と Uno Q (STM32U5) の標準環境には、通信を仲介する arduino-router が存在します。しかし、これは内部でデータをパケット化し、論理ポートへ振り分ける「抽象化レイヤー」であり、リアルタイム性が要求されるバイナリ通信においては、ジッタ(遅延の揺れ)とデータの不透明化を招く障壁となります。
本稿では、この arduino-router を物理的に停止させ、Linux側の /dev/ttyHS1 と MCU側の UART を「完全透過」な状態で直結。独自定義の 16bit LEN 拡張プロトコル を用いて、ハードウェア性能を極限まで引き出す手法を解説します。
Linuxレイヤー:arduino-router の解体とRaw制御
サービスの完全停止と恒久的な無効化
arduino-router が動作していると、バイナリデータ中の特定コード(0x02, 0x03など)が制御コマンドとして誤認され、ペイロードが破壊される恐れがあります。
サービスの即時停止
sudo systemctl stop arduino-router
自動起動の無効化(再起動後も直結モードを維持)
sudo systemctl disable arduino-router
TTYドライバの物理設定(921,600 bps)
/dev/ttyHS1 は、Qualcommの高精度クロック直結の高速UARTです。
標準の115.2kbpsではなく、921,600 bps を選択します。これはSTM32U5のクロック分周比において誤差が極めて少なく、1Mbpsに迫る帯域を最も安定して維持できる「黄金のボーレート」です。
さらに、OSによる文字置換処理(CR/LF変換など)を完全に排除する Rawモード 設定が不可欠です。
sudo stty -F /dev/ttyHS1 921600 raw -echo -echoe -echok
プロトコル設計:16bit LEN 拡張型バイナリフレームの必然性
データ長(LEN)をあえて 2バイト(16bit) に拡張しました。これには明確なアーキテクチャ上の設計思想があります。
独自フレームの構造(計9バイト)
| オフセット | 名前 | 型 | 役割 |
|---|---|---|---|
| 0 | STX | uint8_t | 0x02 フレームの開始同期 |
| 1-2 | LEN | uint16_t | 16bit拡張 |
| 3-6 | DATA | float | 浮動小数点データ(4バイト) |
| 7 | CRC | uint8_t | エラー検知用 |
| 8 | ETX | uint8_t | 0x03 フレームの終端 |
なぜ 16bit LEN なのか
現在送信しているのは float (4byte) ですが、本システムは将来的に 13x8 LEDマトリックスの全ピクセルデータ(104バイト〜) や、さらなる高解像度拡張を見据えています。
8bit LEN では最大255バイトに制限されますが、16bit化により、一括での全画面ビットマップ転送やログデータ転送へのスケールアップを、プロトコル変更なしに実現可能にしています。
エラー検知:CRC加算和の計算アルゴリズム
堅牢性を担保するため、パケットの「中身」を対象としたCRCを算出します。
Python側計算(送信時)
import struct
# LEN (2byte) と DATA (4byte) を含めた合計を 0xFF でマスク
len_val = 4
len_bytes = struct.pack('<H', len_val)
float_bytes = struct.pack('<f', temp_value)
crc = (sum(len_bytes) + sum(float_bytes)) & 0xFF
MCU側計算(受信時)
MCU側では受信ステートマシン内で順次加算を行い、受信完了と同時に計算を終わらせます。
case WAIT_DATA:
rx_payload[idx++] = b;
calc_crc += b; // 受信しながら累積加算
if (idx >= d_len) state = WAIT_CRC;
break
Uno Q (STM32U5) の物理メモリハック
13x8 LED マトリックスのメモリマップ
Uno Q の Arduino_LED_Matrix ライブラリは Zephyr OS 上で実装されており、その内部バッファは 13列 × 8行 = 104バイト の uint8_t 配列です。
matrix.setGrayscaleBits(1); を設定することで、この 104バイトのメモリ領域は各ドットの ON/OFF 制御に 1:1 で対応します。
- アドレッシング: frame[y * 13 + x]
- マッピング: frame[0] (左上) 〜 frame[103] (右下)
union による型変換の高速化
受信した 4バイトを float に変換する際、memcpy やビットシフトを介さず、メモリを直接共有する union(共用体)を使用します。これにより、STM32U5 の FPU(浮動小数点演算ユニット)へ最短パスでデータを渡します。
デッドマンズ・スイッチ:フェイルセーフの実装
arduino-router を排除した直接通信では、相手の異常を自ら検知する必要があります。
正常なパケット(CRC/ETX 一致)を受信した瞬間に時刻を記録。
メインループ内での差分が 10,000ms(10秒)を超えた場合に LED マトリックス全面に巨大な 「X」 を描画する機能を実装しました。これにより、Linux側のプロセス停止や物理的な断線を即座に視認可能です。
結論:本システムの独自性と優位性
本アプローチは、既製品の「便利なミドルウェア」を敢えて破壊し、ハードウェアの物理特性に立脚した設計を行いました。
- arduino-router 停止による完全透過通信: OS の干渉を排除。
- 16bit LEN 拡張: 将来の全画面転送を見据えたアーキテクチャ。
- 921.6kbps 高速通信: 秒間 1000 回以上の画面更新を可能にする帯域。
- 13x8 物理メモリ直叩き: Zephyr 版 Uno Q の描画性能を最大化。
コード

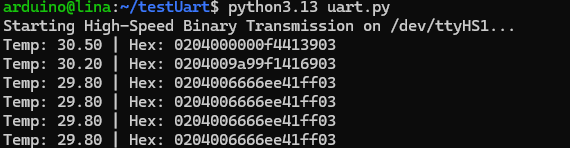

送信側:uart_fast.py (QRB/Linux)
import os
import time
import struct
import sys
SERIAL_PORT = "/dev/ttyHS1"
STX, ETX = 0x02, 0x03
def get_cpu_temp():
try:
with open("/sys/class/thermal/thermal_zone0/temp", "r") as f:
return float(f.read()) / 1000.0
except: return None
def main():
try:
fd = os.open(SERIAL_PORT, os.O_RDWR | os.O_NOCTTY)
except Exception as e:
print(f"Error: {e}")
sys.exit(1)
while True:
temp = get_cpu_temp()
if temp is not None:
float_bytes = struct.pack('<f', temp)
len_bytes = struct.pack('<H', len(float_bytes))
crc = (sum(len_bytes) + sum(float_bytes)) & 0xFF
packet = struct.pack('<B 2s 4s B B', STX, len_bytes, float_bytes, crc, ETX)
try:
os.write(fd, packet)
except OSError:
os.close(fd)
time.sleep(1)
fd = os.open(SERIAL_PORT, os.O_RDWR | os.O_NOCTTY)
time.sleep(2)
if __name__ == "__main__":
main()
受信側:UnoQ_FastMatrix.ino (STM32U5)
#include "Arduino_LED_Matrix.h"
ArduinoLEDMatrix matrix;
uint8_t frame[104];
unsigned long last_received = 0;
void setup() {
Serial1.begin(921600);
matrix.begin();
matrix.setGrayscaleBits(1);
memset(frame, 0, sizeof(frame));
}
// ... 中略 ...
void loop() {
static enum { WAIT_STX, WAIT_LEN_L, WAIT_LEN_H, WAIT_DATA, WAIT_CRC, WAIT_ETX } state = WAIT_STX;
static uint8_t rx_buf[256];
static uint16_t d_len, idx;
static uint8_t c_crc;
if (millis() - last_received > 10000) {
drawErrorX();
}
while (Serial1.available() > 0) {
uint8_t b = Serial1.read();
switch (state) {
case WAIT_STX: if (b == 0x02) { state = WAIT_LEN_L; c_crc = 0; } break;
case WAIT_LEN_L: d_len = b; c_crc += b; state = WAIT_LEN_H; break;
case WAIT_LEN_H: d_len |= (b << 8); c_crc += b; idx = 0; state = DATA; break;
case WAIT_DATA: rx_buf[idx++] = b; c_crc += b; if (idx >= d_len) state = WAIT_CRC; break;
case WAIT_CRC: state = (b == c_crc) ? WAIT_ETX : WAIT_STX; break;
case WAIT_ETX:
if (b == 0x03 && d_len == 4) {
union { float f; uint8_t b[4]; } conv;
memcpy(conv.b, rx_buf, 4);
showTemp(conv.f);
last_received = millis();
}
state = WAIT_STX; break;
}
}
}

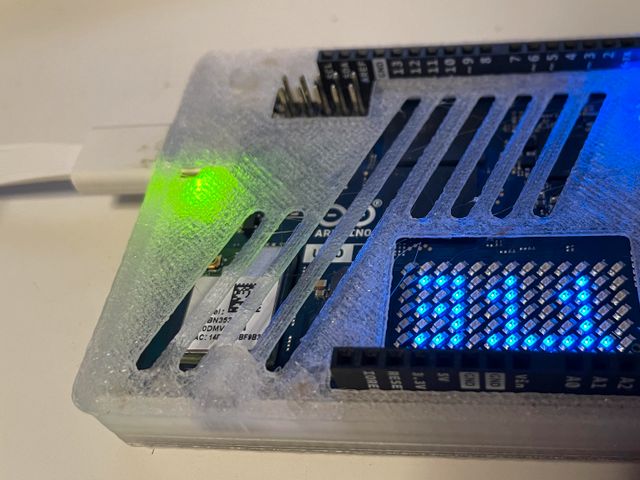

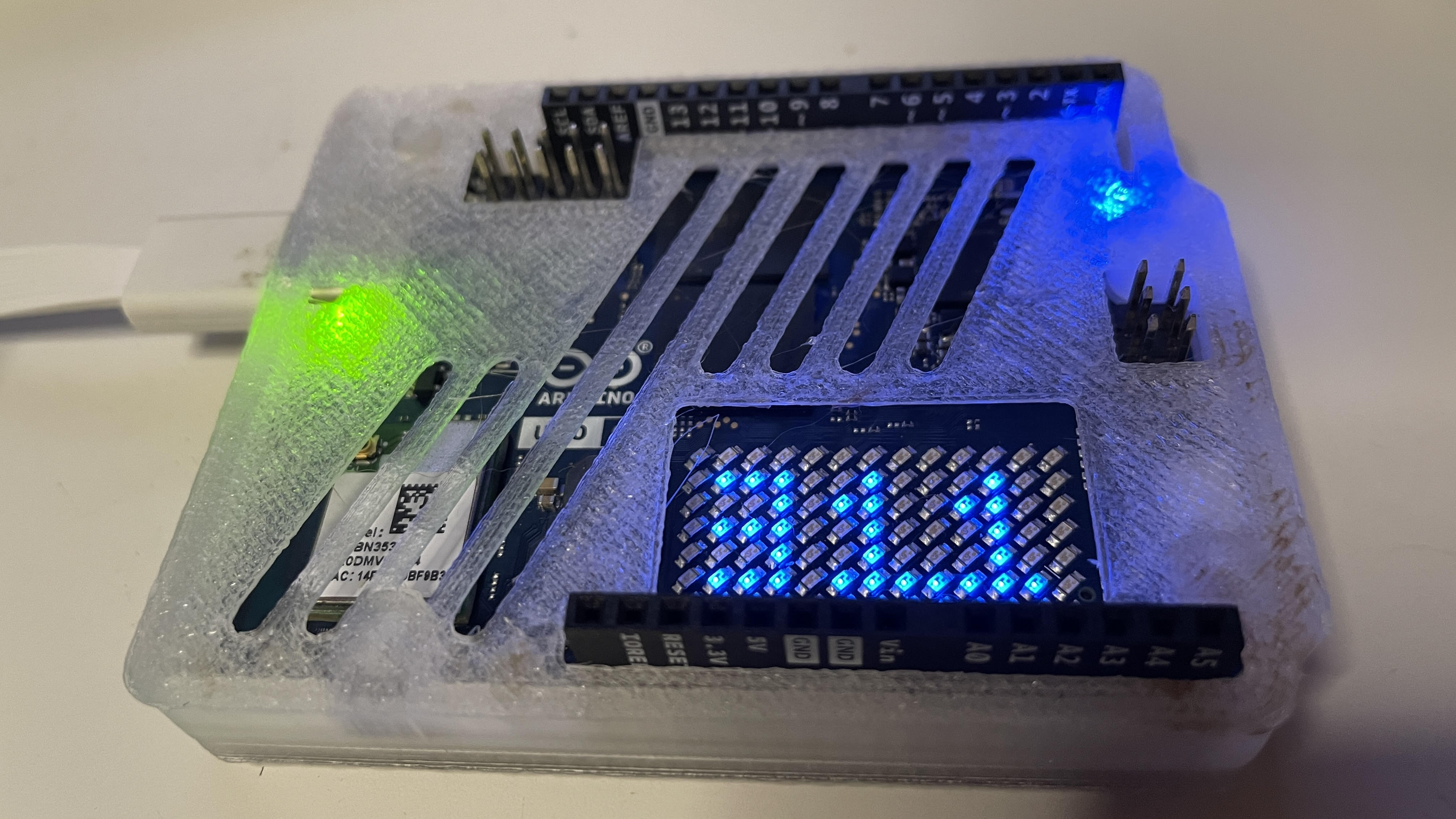

実機
最後に
ご清聴ありがとうございました
