8ピンPICのPIC16F18313を使う（その２）またオシレータかよ

< 前の記事　：　次の記事>

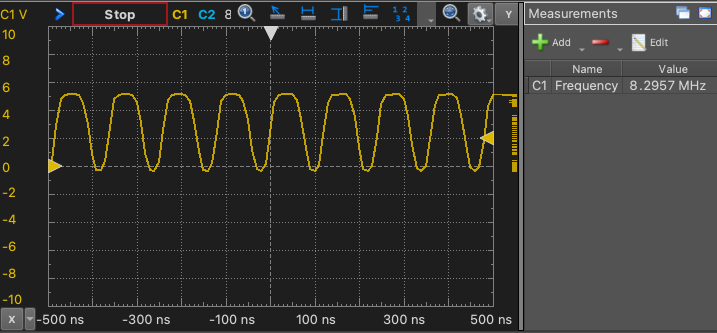

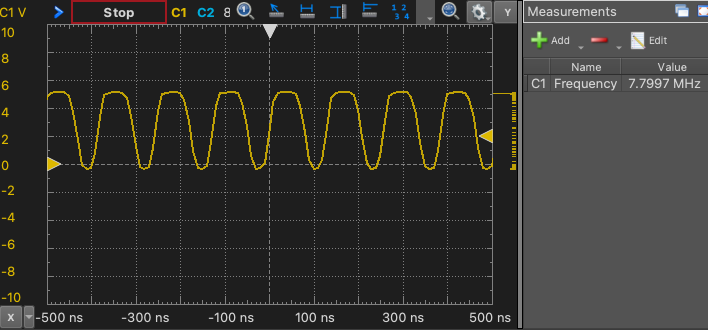

ほとんどのPIC16F系には内蔵オシレータの周波数を調整するためのOSCTUNEレジスタがある。オシレータ32MHzでCLKOUTが8MHzになるが、OSCTUNEで7.8MHzから8.3MHz程度まで調整できた。ー9%〜＋4%くらいの調整幅のようだ。

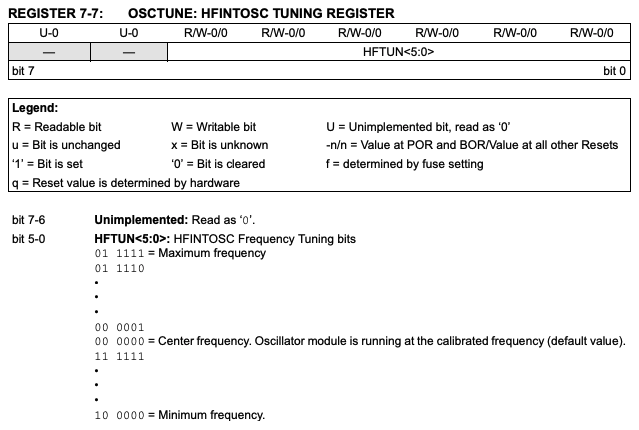

OSCTUNEレジスタの説明を読んでみると、HFINTOSCの調整しかできないことが書いてある。LFINTOSC（31kHz）を調整して時計（32768Hz）にするのは出来なさそう。

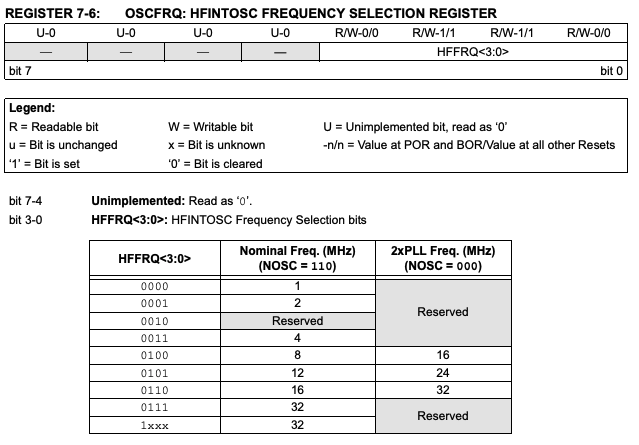

データシートのOSCTUNEレジスタの前ページにはOSCFRQレジスタの説明がある。これによるとNOSC＝110（つまりRSTOSC = HFINT1）なら1, 2, 4, 8, 12, 16, 32MHzが選べる。うん？分周器で得られるよね。。。いや待てよ、12MHzがあるぞｗ そしてRSTOSC＝HFINT32なら24Hzもあるｗ。

• OSCTUNEで周波数調整ができるが4％程度しか動かせない。通信エラー減少の役には立つかもね。
• OSCFRQで32MHzから普通の分周では得られない12及び24MHzが得られる。実に多彩だな。
