【IoT電子工作】obnizでサーボモータを動かそう！

この記事ではobnizという開発ボードを使って、サーボモータを動かしたいと思います。
「obnizって何？」、「サーボモータを動かすのは難しそう」という方でも簡単に制御できます。
まずは「obnizとは何か？」から説明いたします。

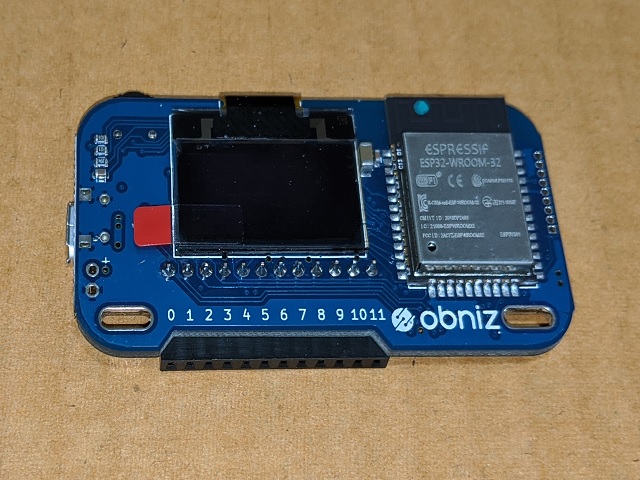

obnizは公式サイトによると、下記のように説明されています。

obniz（オブナイズ）は、ON/OFFやUART通信などのIO制御をクラウドのAPI経由で行える仕組みです。センサーやアクチュエーター、既存機器をネットワーク経由で直接操作でき、クラウド中心のIoT開発が可能です。
[引用]https://obniz.io/ja/how_obniz_works

obnizでLEDやモータを制御するためのファームウェアはクラウド上にあります。

obnizをWi-Fiに接続し、動かしたいパーツに合った関数を呼び出して使用します。obnizはファームウェアを書かずに済むので、ソースコードが短く済みます。

また、obniz自身にモータドライバなどが組み込まれており、外部に電子回路を組む必要がないので電子工作初心者にオススメです。

この記事ではobnizの使い方から始まり、サーボモータを動かすところまで進めます。

obnizの使い方を説明します。obnizはWi-Fiに接続し、クラウド経由で動かす開発ツールです。

そのため、Wi-Fi環境が必要です。電源はUSBで接続します。

この記事では下記の部材を使用します。

部材一式

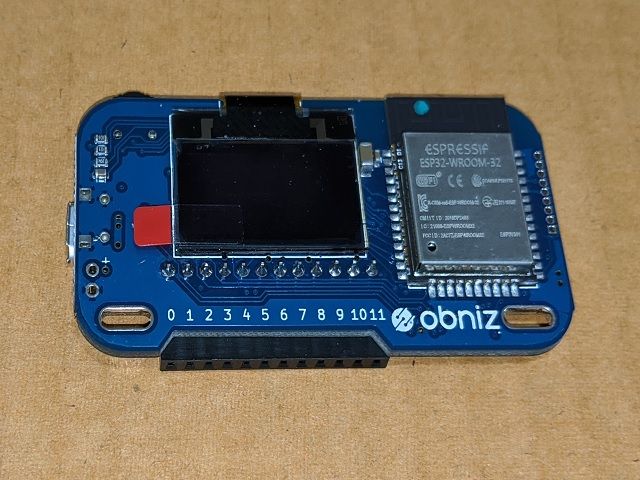

obniz本体(Wi-Fi環境が必要)
USB A - USB micro Bケーブル(obniz接続用)

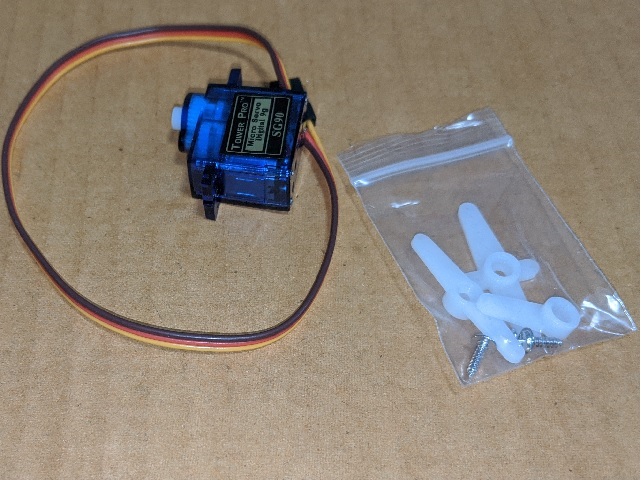

タワープロマイクロサーボ SG-90(サーボモータ)

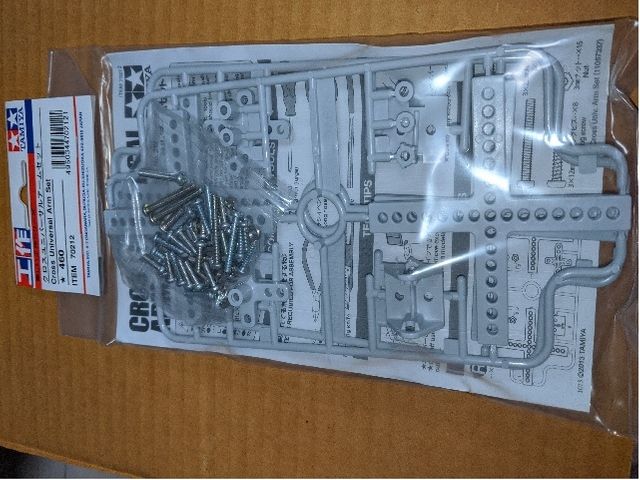

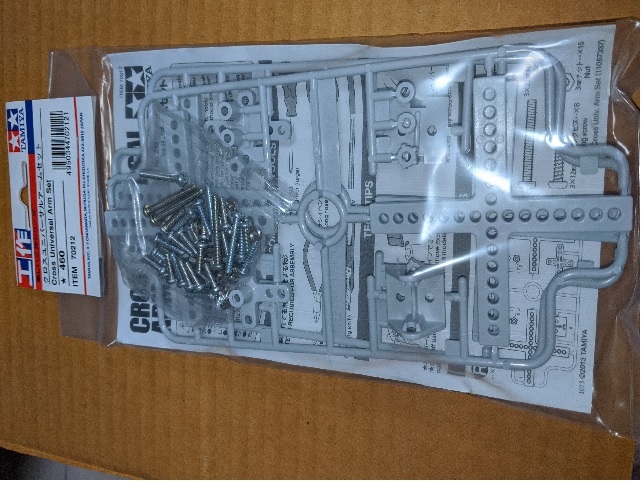

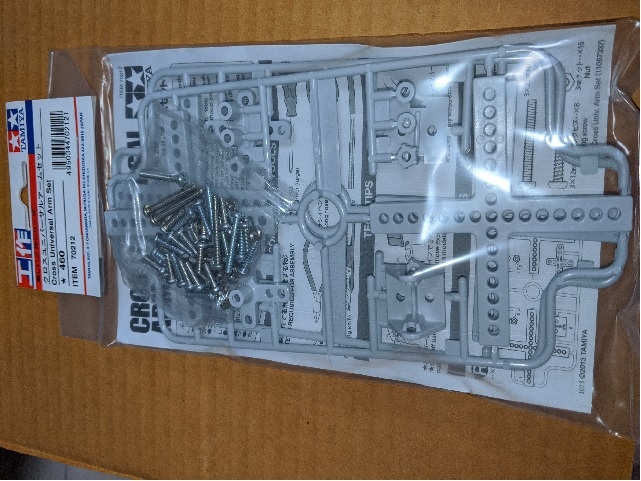

タミヤ楽しい工作シリーズクロスユニバーサルアームセット(動作確認用、なくても可)

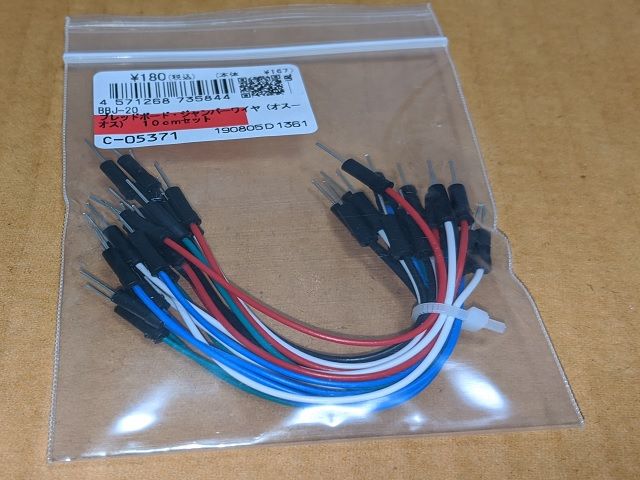

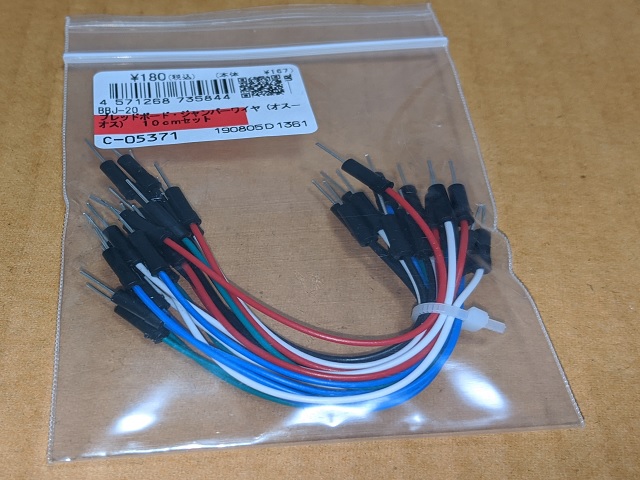

ジャンパーワイヤー(オスーオス)(サーボモータとobnizの接続用)

用意する部材	購入先の例
obniz	obniz公式ストアなど
タワープロマイクロサーボ SG-90	秋月電子通商など
タミヤクロスユニバーサルアームセット	タミヤ公式ストアなど
ジャンパーワイヤー（オス－オス）	秋月電子通商など

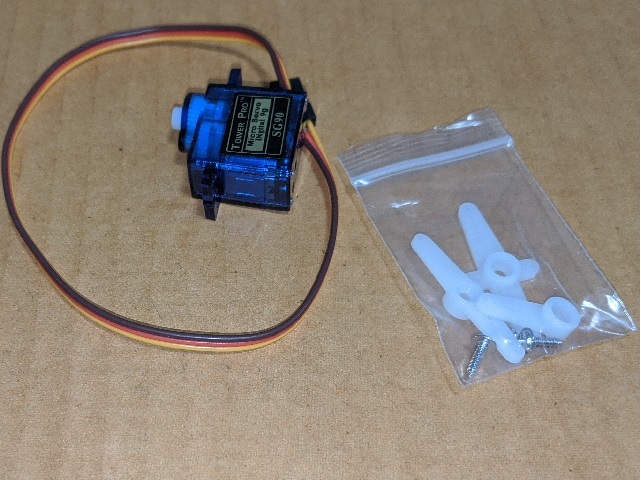

マイクロサーボ SG-90に付属のプラスチックホーンを取り付けます。

プラスチックホーンは3種類ありますが、十字ホーンを使用します。

下記のいずれの方法でプラスチックホーンとクロスユニバーサルアームを固定します。

ホーンとユニバーサルアームの固定例

ネジ(m2)固定
両面テープ固定

動作確認用なので、サーボモータ付属のプラスチックホーンのみでも構いません。

筆者はプラスチックホーンの穴を拡張し、クロスユニバーサルアーム付属付属のネジで固定しました。

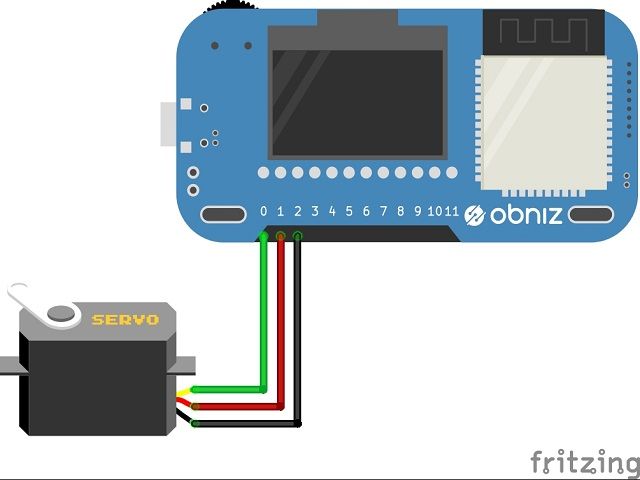

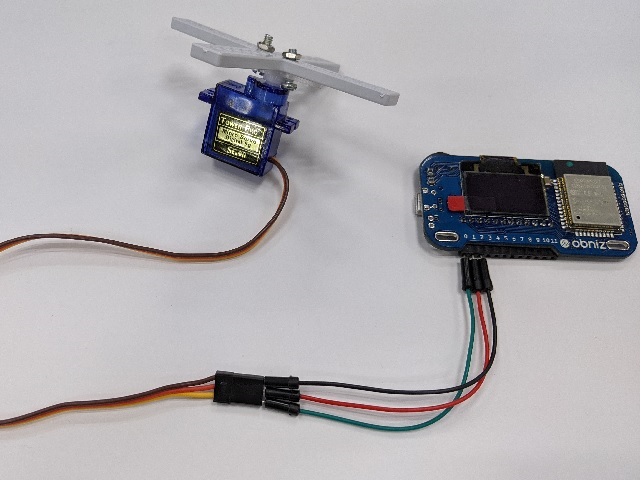

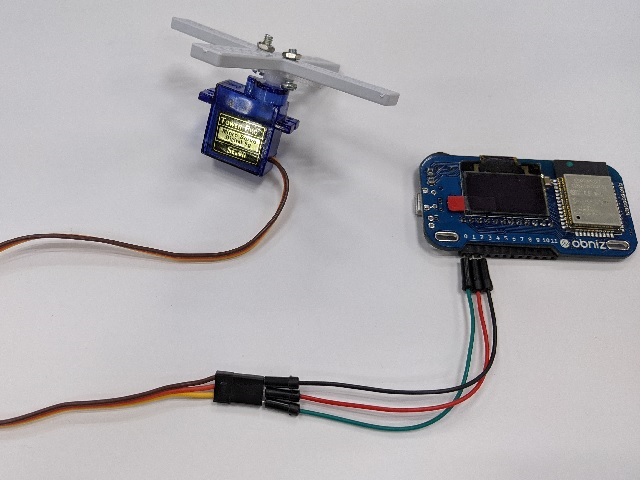

obnizとサーボモータを接続します。用意したジャンパーワイヤー(オス-オス)で接続してください。

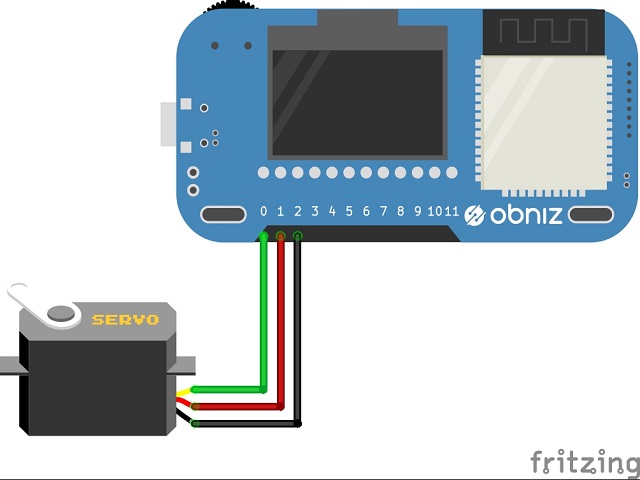

今回用意したサーボモータSG-90の配線は下記の通りです。

SG-90の線色	信号名	使用するジャンパーワイヤーの色	obnizの接続ポート番号
黄色	信号線	緑色	0番
赤色	電源線	赤色	1番
茶色	グランド線	黒色	2番

サーボモータSG-90から出ている線に関して、黄色が信号線、赤色が電源線、茶色がグランド線です。用意したジャンパーピン（オスーオス）をそれぞれ下記のように接続します。

obnizの電源はUSB供給、USBケーブルはUSB micro-Bケーブルで接続します。USBケーブルを接続するとobnizの電源が立ち上がるので、Wi-Fiのパスワードを入力します。

obniz左上にある組み込みスイッチを使って、Wi-Fiのパスワードを入力してください。

スイッチを左右に回すとカーソル移動、スイッチを押しこむと決定です。
パスワードの入力が終わったら、「END」までカーソルを移動し、スイッチを押しこんで決定してください。

obnizの操作方法

操作	説明
スイッチを左に回す	カーソルを1つ左へ移動
スイッチを左に押し続ける	カーソルを続けて左へ移動
スイッチを右に回す	カーソルを1つ右へ移動
スイッチを右に押し続ける	カーソルを続けて右へ移動
スイッチを押しこむ	決定

準備が整ったら、obnizのプログラムを組んでいきます。obnizはWebブラウザでコントロールします。

obnizを動かし始めるボタンはHTML、制御プログラムはJavaScriptで記述します。JavaScript以外にPythonやブロックプログラムで動作させることもできます。

obnizはクラウド上にあるファームウェアを呼び出して使用します。少ない行数で、すぐに動かせるのがobnizの魅力です。

まずは動作確認のため、プログラミングではお決まりの「hello world」を出力してみたいと思います。

obnizにはディスプレイが標準装備されているので、このディスプレイに文字を表示させます。

下記のプログラムを普段お使いのエディタ(メモ帳など)にコピー＆ペーストしたら、HTML形式で保存してください。例として、「sample.html」で保存します。


動作確認用サンプルプログラム(Hello_World)
<!DOCTYPE html>
<html lang="ja">
  <head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">

    <title>Hello World</title>
    <script src="https://unpkg.com/obniz@3.2.0/obniz.js"></script>
  </head>

  <body>
    <div id="obniz-debug"></div>

    <script>
      const obniz = new Obniz("OBNIZ_ID_HERE");

      obniz.onconnect = async function () {
        obniz.display.clear();
        obniz.display.print("Hello World!");
      }
    </script>
  </body>
</html>
</script>
</body>
</html>

ファイルを保存したら、普段お使いのWebブラウザで開いてください。

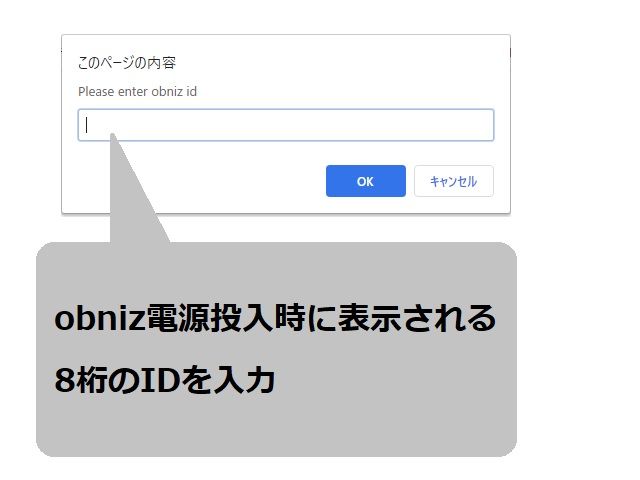

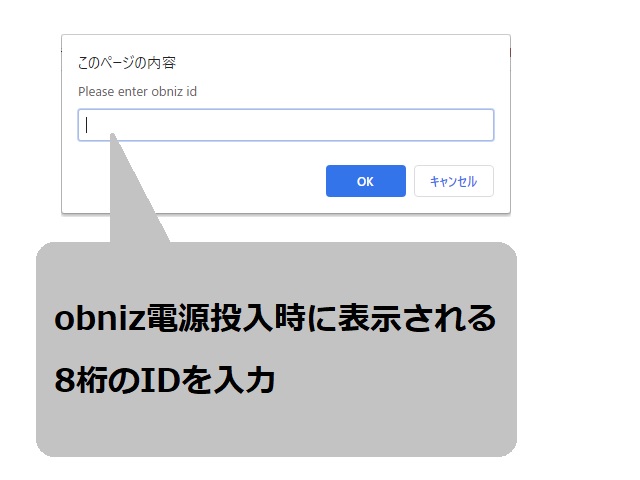

ファイルを開くと、IDの入力が求められます。

このIDはobnizに割り当てられたIDです。
他人に知られてしまうと、誰でもアクセスできてしまうため、IDを他の人に知られないよう注意してください。

obnizのIDの入力後、obnizのディスプレイに「Hello World!」が表示されたら動作確認が完了です。

プログラムに関して、簡単に説明します。

まず、<!DOCTYPE html>から始まり、</head>までの部分はHTMLファイルのヘッダ部です。

こちらの説明はこの記事では割愛します。
気になる方は「HTML ヘッダ」などを参照してください。

この記事ではobnizに関する部分のみ説明させていただきます。

<script src="https://unpkg.com/obniz@3.2.0/obniz.js"></script>の説明

7行目の<script src="https://unpkg.com/obniz@3.2.0/obniz.js"></script>に関して説明します。

この1文を記述すると、クラウド上にあるobnizを動かすための関数をまとめたファイルを呼び出します。

<div id="obniz-debug"></div>の説明

この1文をHTMLのBODYタグ内に記述しておくと、obnizのデバッグ情報を表示してくれます。

obnizがオンラインかどうかなどの情報が分かるので便利です。

let obniz = new Obniz("OBNIZ_ID_HERE");の説明

obnizという変数を宣言し、上記で説明した「obniz.js」内に記述されているObnizクラスをインスタンス化しています。

obnizを動かすための大きな箱を用意するイメージです。

なお、"OBNIZ_ID_HERE"と書かれた箇所にobnizのIDを入力すれば、ブラウザ立ち上げ時にIDを入力する手間が省けます。

obniz.onconnect = async function() {}の説明

obnizがオンライン状態になったとき、実行する処理を{ }(ナミカッコ)の中に記述しています。

obniz.display~の説明

この関数は分かりやすいと思います。

obniz.display.clear();でディスプレイをクリア。
obniz.display.print("Hello World!");で、ディスプレイにHello World!を出力します。

それでは、サーボモータをobnizで動かすプログラムを書いていきます。

「Hello World」を表示したときと同じように、下記のプログラムをHTML形式で保存してください。


サーボモータを0～180度の範囲でランダムに動かす
<!DOCTYPE html>
<html lang="ja">
  <head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">

    <title>サーボモータをランダムに動かす</title>
    <script src="https://unpkg.com/obniz@3.2.0/obniz.js"></script>
  </head>

  <body>
    <div id="obniz-debug"></div>
    <button id="btn-random">ランダムに動かす</button>

    <script>
      const MAX_ANGLE = 180;
      const MIN_ANGLE = 0;

      const obniz = new Obniz("OBNIZ_ID_HERE");
      const btn_random = document.getElementById("btn-random");

      obniz.onconnect = async function () {
        const obniz_servo = obniz.wired("ServoMotor", {
          signal: 0,
          vcc: 1,
          gnd: 2
        });

        btn_random.onclick = function () {
          const random = Math.floor(Math.random() * (MAX_ANGLE - MIN_ANGLE) + MIN_ANGLE);
          obniz_servo.angle(random);
        }
      }
    </script>
  </body>
</html>
</script>
</body>
</html>

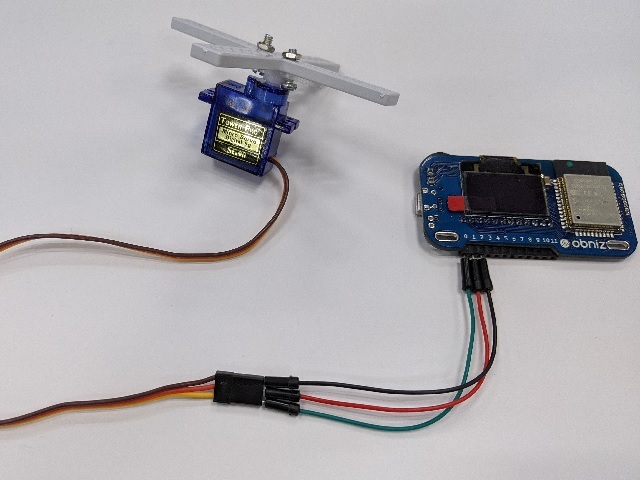

上記のHTMLファイルをブラウザで立ち上げます。

obnizのIDを入力したら、「ランダムに動かす」というボタンを押してみてください。

ボタンをクリックするたびに、サーボモータが動くと思います。

こちらもobnizに関する項目のみ説明します。

<button id="btn_random">ランダムに動かす</button>
let btn_random = document.getElementById("btn_random");の説明

こちらはHTMLタグでボタンを作成し、固有IDを「btn_random」としています。
このボタンがクリックされたとき、サーボモータの角度をランダムで動かすためのトリガーとしています。

そして、let btn_random = document.getElementById("btn_random");にて、「btn_random」という変数を定義し、上記のID名「btn_random」と名付けた要素を使用します。

btn_random.onclick = function() {}の中身がボタンをクリックしたときの動作を表しています。

const 固定値 = 数値
let random = Math.floor(Math.random() * (MAX_ANGLE - MIN_ANGLE) + MIN_ANGLE);の説明

const 固定値 = 数値は、ランダム関数で最大値と最小値を設定するため、固定値を設定しています。

JavaScriptとランダム関数を生成する場合、
let random = Math.floor(Math.random() + (最大値 - 最小値) + 最小値);として指定することで、設定した最小値～最大値の範囲で整数値をランダムに出力します。
この場合、最大値を180、最小値を0としているので、0～180の範囲の整数値を出力することになります。

let obniz_servo = obniz.wired("ServoMotor", {signal:0, vcc:1, gnd:2});の説明

既に説明したクラウド上にある「obniz.js」の中からサーボモータを動かすための設定を行います。

ここで、obnizとサーボモータの接続を振り返ります。

SG-90の線色	信号名	使用するジャンパーワイヤーの色	obnizの接続ポート番号
黄色	信号線	緑色	0番
赤色	電源線	赤色	1番
茶色	グランド線	黒色	2番

上記のように信号線(signal)を0番ポート、電源線(vcc)を1番ポート、グランド線(gnd)を2番ポートに接続しました。
その配線をobnizに知らせるため、{signal:0, vcc:1, gnd:2}と設定します。

信号線や電源線を別のポートに接続したら、この値を変更することで好きなポートで制御が可能です。

obniz_servo.angle(random);の説明
obniz_servo.angle(数値);はサーボモータの角度を代入した数値の角度分動かします。
今回はrandomという変数を代入しており、randomは既に説明したように0～180の範囲で出力します。そのため、サーボモータの0～180度の範囲でランダムに動きます。

今回動作させたようにobnizはクラウド上の「obniz.js」を利用して動作させるので、ファームウェアが不要です。
また、obniz内部にモータドライバも組み込まれているので、モータドライブ回路も必要ありません。

Wi-Fi接続に接続すれば、リモートで制御可能なので、IoT機器を製作するにも便利です。ぜひ、obnizを使ってみてください。
