SpreM5GPSense: SPRESENSEとM5Stackで作るGPSシステム

本プロジェクトは、2024年 SPRESENSE™ 活用コンテストのために作成されました。

SpreM5GPSense(すーぱーえむふぁいぶじーぴーせんす)は、SPRESENSEのGPSデータをM5Stackのディスプレイ上に表示するGPS viewerおよびSDカードにGPS情報を記録する loggerです。

今回、利用したのは、以下のような技術/デバイスです。

SPRESENSEは、Sonyの開発した高性能のマイコンボードです。
メインボード単体で、GPS情報が取得できたり、高性能の音の入出力、AI機能など色々なことができるようになっています。
マルチコアも利用可能で、全部で6つのコアを利用して、高い性能が求められる構成を取ることが可能です。

今回は、GPSによる情報をSPRESENSEから取得し、シリアル2経由でM5Stackにデータを送ります。

M5Stackは、オールインワンの使いやすいマイコンです。
今回利用したのはM5Stack Core2で、GPS情報を画面上に表示するために利用しました。

今回は、SPRESENSEと接続するために、PlusモジュールやGrove-pinケーブルなどを利用していますが、M5StackのMBUSからシリアル2の信号が出ているため、これらは無くても動作させることが可能です。
MBUSのシリアル2とSPRESENSEのシリアル2を繋いで下さい。

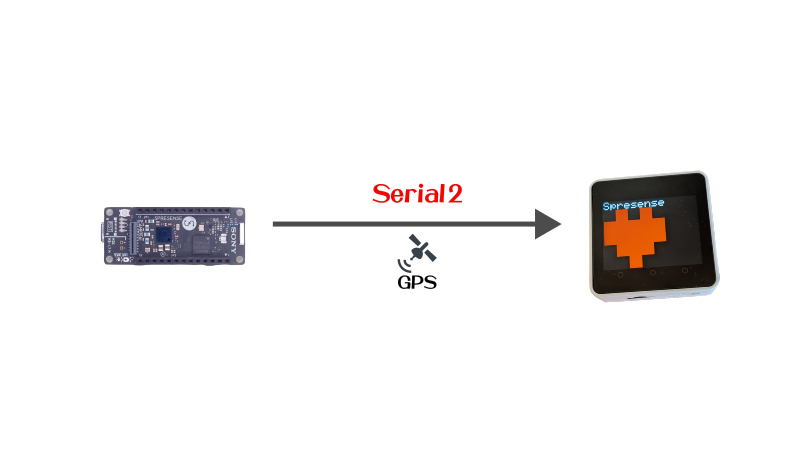

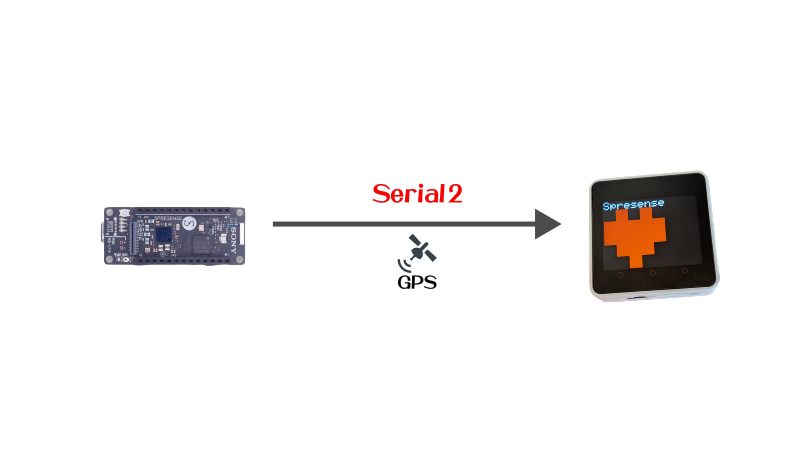

ここでは、システムについて説明していきます。

今回のシステムは、できるだけシンプルにGPS viewer/loggerを構成することを目標にしています。

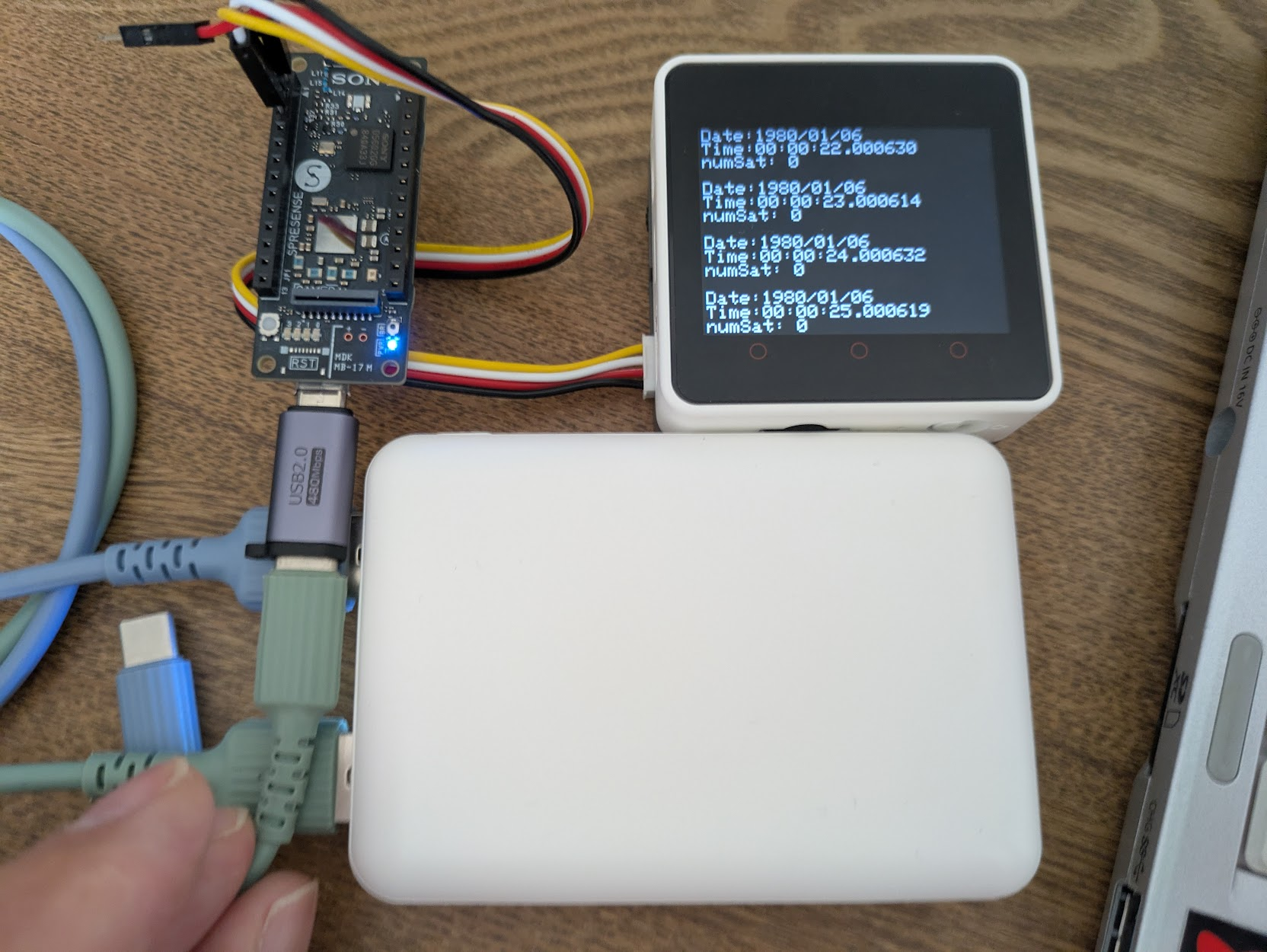

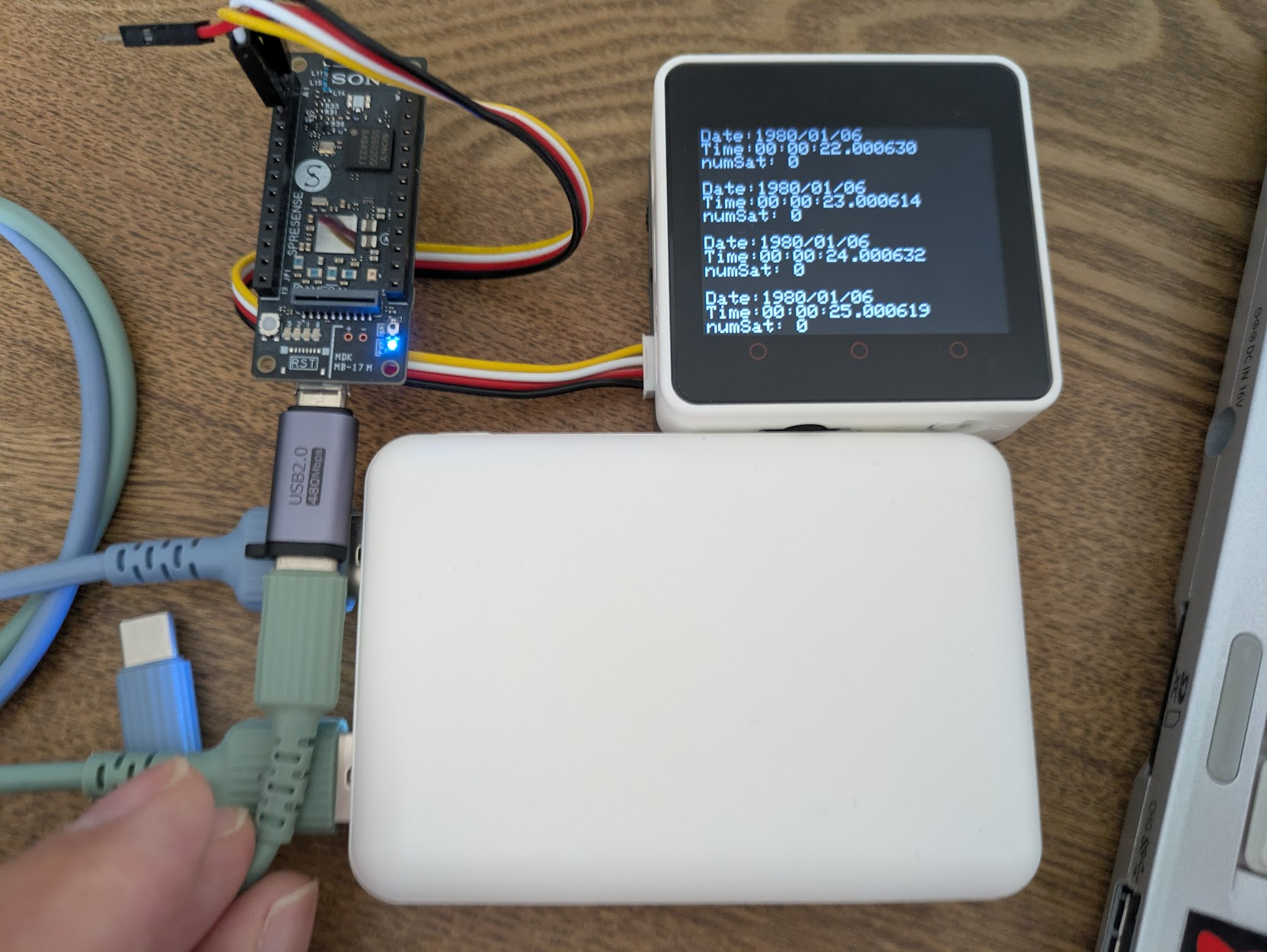

システムで利用した部品は、以下の通りです。

名称	SKU	用途
SPRESENSEメインボード	CXD5602PWBMAIN1	GPSデータ取得
M5Stack Core2	M5STACK-K010-V11	SPRESENSEからのデータを表示
M5Stack Module Plus	M5STACK-PLUSEM	SPRESENSEとCore2の接続
GROVE - 4ピン - ジャンパオスケーブル	SEEED-110990210	SPRESENSEとM5Stackの接続
micro SDカード	-	ロガー動作させる時のデータ記録用
モバイルバッテリー	-	電源供給用:低電流対応版が必要

シリアル2はM5Stackのシリアル2と接続されており、データのやり取りを行います。

ソースコードは全て、github https://github.com/610t/SpreM5GPSense/ で公開しています。

SPRESENSEでは、GPSデータを取得し、その値をシリアル2経由で出力するようになっています。
GPSデータの取得に関しては、スケッチ例のgnss.inoを参考にして作成しました。


SPRESENSE.ino
#include <GNSS.h>

#define STRING_BUFFER_SIZE 128
#define RESTART_CYCLE (60 * 5)  // Every 5min
static SpGnss Gnss;

void setup() {
  int result;

  Serial.begin(115200);
  Serial2.begin(115200);  // Connect to M5Stack via Serial2.

  ledOn(PIN_LED0);  // Turn on LED0 to indicate initialize

  Gnss.setDebugMode(PrintInfo);  // Set Debug mode to Info

  if (Gnss.begin() != 0) {
    Serial.println("Gnss begin error!!");
    ledOn(PIN_LED1);
    exit(0);
  }

  // Select all GPS mode.
  Gnss.select(GPS);
  Gnss.select(GLONASS);
  Gnss.select(QZ_L1CA);

  // Start positioning
  if (Gnss.start(COLD_START) != 0) {
    Serial.println("Gnss start error!!");
    ledOn(PIN_LED2);
    exit(0);
  }

  ledOff(PIN_LED0);  /// Turn off LED0 :Setup done.
}

// Print received data Serial for debug and Serial2 for M5Stack
static void print_with_debug(char *strbuf) {
  Serial.print(strbuf);
  Serial2.print(strbuf);
}

static void print_pos(SpNavData *pNavData) {
  char StringBuffer[STRING_BUFFER_SIZE];

  // print date & time
  snprintf(StringBuffer, STRING_BUFFER_SIZE, "Date:%04d/%02d/%02d\n", pNavData->
time.year, pNavData->time.month, pNavData->time.day);
  print_with_debug(StringBuffer);

  snprintf(StringBuffer, STRING_BUFFER_SIZE, "Time:%02d%02d%02d.%02d\n", pNavDat
a->time.hour, pNavData->time.minute, pNavData->time.sec, int(pNavData->time.usec
 / 10000));
  print_with_debug(StringBuffer);

  // print satellites count
  snprintf(StringBuffer, STRING_BUFFER_SIZE, "numSat:%2d\n", pNavData->numSatellites);
  print_with_debug(StringBuffer);

  snprintf(StringBuffer, STRING_BUFFER_SIZE, "numSatCalc:%2d\n", pNavData->numSatellitesCalcPos);
  print_with_debug(StringBuffer);

  // HDOP
  snprintf(StringBuffer, STRING_BUFFER_SIZE, "HDOP:%.1f\n", pNavData->hdop);
  print_with_debug(StringBuffer);

  // altitude
  snprintf(StringBuffer, STRING_BUFFER_SIZE, "alt:%.1f\n", pNavData->altitude);
  print_with_debug(StringBuffer);

  // print position data
  if (pNavData->posFixMode == FixInvalid) {
    print_with_debug("Fix:No-Fix\n");
  } else {
    print_with_debug("Fix:Fix\n");
  }
  if (pNavData->posDataExist == 0) {
    Serial.print("Post:No Position\n");
  } else {
    snprintf(StringBuffer, STRING_BUFFER_SIZE, "Lat:%f\nLon:%f\n", pNavData->latitude, pNavData->longitude);
    print_with_debug(StringBuffer);
  }
}

static void print_condition(SpNavData *pNavData) {
  char StringBuffer[STRING_BUFFER_SIZE];
  unsigned long cnt;

  // Print satellite count.
  snprintf(StringBuffer, STRING_BUFFER_SIZE, "numSat:%2d\n", pNavData->numSatellites);
  print_with_debug(StringBuffer);

  for (cnt = 0; cnt < pNavData->numSatellites; cnt++) {
    const char *pType = "GPS";
    SpSatelliteType sattype = pNavData->getSatelliteType(cnt);

    // Get print conditions.
    unsigned long Id = pNavData->getSatelliteId(cnt);
    unsigned long Elv = pNavData->getSatelliteElevation(cnt);
    unsigned long Azm = pNavData->getSatelliteAzimuth(cnt);
    float sigLevel = pNavData->getSatelliteSignalLevel(cnt);

    // Print satellite condition.
    snprintf(StringBuffer, STRING_BUFFER_SIZE, "[%2ld] Type:%s, Id:%2ld, Elv:%2ld, Azm:%3ld, CN0:", cnt, pType, Id, Elv, Azm);
    Serial.print(StringBuffer);
    Serial.println(sigLevel, 6);
  }
}

void loop() {
  static int LoopCount = 0;
  static int LastPrintMin = 0;

  // Check update.
  if (Gnss.waitUpdate(-1)) {
    // Get NaviData.
    SpNavData NavData;
    Gnss.getNavData(&NavData);

    // Print satellite information to Serial every minute.
    if (NavData.time.minute != LastPrintMin) {
      print_condition(&NavData);
      LastPrintMin = NavData.time.minute;
    }

    // Send position information via Serial2
    print_pos(&NavData);
  } else {
    // Not update.
    Serial.println("data not update");
  }

  // Check loop count.
  LoopCount++;
  if (LoopCount >= RESTART_CYCLE) {
    int error_flag = 0;

    // Restart GNSS.
    if (Gnss.stop() != 0) {
      Serial.println("Gnss stop error!!");
      error_flag = 1;
    } else if (Gnss.end() != 0) {
      Serial.println("Gnss end error!!");
      error_flag = 1;
    } else {
      Serial.println("Gnss stop OK.");
    }

    if (Gnss.begin() != 0) {
      Serial.println("Gnss begin error!!");
      error_flag = 1;
    } else if (Gnss.start(HOT_START) != 0) {
      Serial.println("Gnss start error!!");
      error_flag = 1;
    } else {
      Serial.println("Gnss restart OK.");
    }

    // If error on LED3 and halt.
    if (error_flag == 1) {
      ledOn(PIN_LED3);
      exit(0);
    }

    LoopCount = 0;
  }
}

M5Stackのソースコードは、以下の通りです。

viewerだけのコードは、以下のようにとてもシンプルになります。

M5Unifiedを利用することで、M5Stackファミリーの様々な機種に対応できるだけではなく、シリアル2で受け取ったデータをディスプレイに簡単に表示できるようになっています。


M5Stack_viewer.ino
#include <M5Unified.h>

void setup() {
  Serial.begin(115200);   // for debug output
  Serial2.begin(115200);  // get data from SPRESENSE

  M5.begin();
  M5.setLogDisplayIndex(0);
  M5.Display.setTextScroll(true);
  M5.Lcd.setTextSize(2);
}

void loop() {
  char buf[1024] = { 0 };

  int av = Serial2.available();
  if (av > 0) {
    Serial2.readBytes(buf, av);
    M5.Log.printf("%s\n", buf);
  }
}

以下のコードは、SDへのログを取得できるようにしたものです。

ボタンAでログが開始され、ボタンBでログが停止されます。

ログのフォーマットは、NMEA形式にしているつもりなのですが、現状ではうまく変換アプリケーションで変換できないものになっています。
原因がわかり次第直したいと思っています。


M5Stack.ino
/*
  Function CoordinateToString() and the logic of caluclating GPGGA checksum is based on gnss_nmea.cpp.
  See license below.
 */

/*
 *  gnss_nmea.cpp - NMEA's GGA sentence
 *  Copyright 2017 Sony Semiconductor Solutions Corporation
 *
 *  This library is free software; you can redistribute it and/or
 *  modify it under the terms of the GNU Lesser General Public
 *  License as published by the Free Software Foundation; either
 *  version 2.1 of the License, or (at your option) any later version.
 *
 *  This library is distributed in the hope that it will be useful,
 *  but WITHOUT ANY WARRANTY; without even the implied warranty of
 *  MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the GNU
 *  Lesser General Public License for more details.
 *
 *  You should have received a copy of the GNU Lesser General Public
 *  License along with this library; if not, write to the Free Software
 *  Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA  02110-1301  USA
 */

#include <SD.h>
#include <M5Unified.h>

bool logger_mode = false;
bool sd_exist = false;

bool data_update = false;  // Is data updated?

const static char gps_log_filename[] = "/GPS/gps_log.nmea";

#define CORIDNATE_TYPE_LATITUDE 0  /**< Coordinate type latitude */
#define CORIDNATE_TYPE_LONGITUDE 1 /**< Coordinate type longitude */

static void CoordinateToString(char *pBuffer, int length, double Coordinate,
                               unsigned int cordinate_type) {
  double tmp;
  int Degree;
  int Minute;
  int Minute2;
  char direction;
  unsigned char fixeddig;

  const static struct {
    unsigned char fixeddigit;
    char dir[2];
  } CordInfo[] = {
    { .fixeddigit = 2, .dir = { 'N', 'S' } },
    { .fixeddigit = 3, .dir = { 'E', 'W' } },
  };

  if (cordinate_type > CORIDNATE_TYPE_LONGITUDE) {
    snprintf(pBuffer, length, ",,");
    return;
  }

  if (Coordinate >= 0.0) {
    tmp = Coordinate;
    direction = CordInfo[cordinate_type].dir[0];
  } else {
    tmp = -Coordinate;
    direction = CordInfo[cordinate_type].dir[1];
  }
  fixeddig = CordInfo[cordinate_type].fixeddigit;
  Degree = (int)tmp;
  tmp = (tmp - (double)Degree) * 60 + 0.00005;
  Minute = (int)tmp;
  tmp = (tmp - (double)Minute) * 10000;
  Minute2 = (int)tmp;

  snprintf(pBuffer, length, "%0*d%02d.%07d,%c", fixeddig, Degree, Minute, Minute2, direction);
}

void setup() {
  Serial.begin(115200);   // for debug output
  Serial2.begin(115200);  // get data from SPRESENSE

  M5.begin();
  M5.setLogDisplayIndex(0);
  M5.Display.setTextScroll(true);
  M5.Lcd.setTextSize(2);
  M5.Log.printf("SpreM5GPSense start!!\n");

#define MAX_SD_WAIT 5
  // Initialize SD
  //   If SD can't find MAX_SD_WAIT, run viewer only mode.
  int i;
  for (i = 0; i < MAX_SD_WAIT; i++) {
    if (SD.begin(GPIO_NUM_4, SPI, 15000000)) {
      break;
    }
    M5.Log.printf("SD Wait...\n");
    delay(500);
  }

  if (i != MAX_SD_WAIT) {
    M5.Log.printf("* Found SD\n");
    sd_exist = true;
    if (!SD.exists("/GPS")) {
      SD.mkdir("/GPS");
    }
  } else {
    M5.Log.printf("* Run viewer only mode\n");
    Serial2.read();  // Discard all incoming data.
    sd_exist = false;
  }
}

String getStrValue(String data, String pattern) {
  data.replace(pattern.c_str(), "");
  return (data);
}

float getFloatValue(String data, String pattern) {
  data.replace(pattern.c_str(), "");
  return (data.toFloat());
}

int getIntValue(String data, String pattern) {
  data.replace(pattern.c_str(), "");
  return (data.toInt());
}

void loop() {
  M5.update();

  // logger mode on/off
  if (M5.BtnA.wasClicked() && logger_mode == false) {
    logger_mode = true;
    M5.Power.setLed(255);
    M5.Log.printf("* Logger mode on.\n");
  } else if (M5.BtnB.wasClicked() && logger_mode == true) {
    logger_mode = false;
    M5.Power.setLed(0);
    M5.Log.printf("* Logger mode off.\n");
  }

  // GPS data
  String date, time;
  int numSat, numSatCalc;
  float lat, lon;
  float hdop;
  float alt;
  bool fix_state;

  int av = Serial2.available();
  if (av) {
    M5.Lcd.clear();
    M5.Lcd.setCursor(0, 0);
  }
  while (av > 0) {
    String line = Serial2.readStringUntil('\n');
    av = Serial2.available();

    M5.Log.printf("%s\n", line.c_str());

    // Convert to NMEA GGA format
    if (line.startsWith("Date:")) {
      date = getStrValue(line, "Date:");
    } else if (line.startsWith("Time:")) {
      time = getStrValue(line, "Time:");
    } else if (line.startsWith("numSat:")) {
      numSat = getIntValue(line, "numSat:");
    } else if (line.startsWith("numSatCalc:")) {
      numSatCalc = getIntValue(line, "numSatCalc:");
    } else if (line.startsWith("Lat:")) {
      lat = getFloatValue(line, "Lat:");
    } else if (line.startsWith("Lon:")) {
      lon = getFloatValue(line, "Lon:");
    } else if (line.startsWith("alt:")) {
      alt = getFloatValue(line, "alt:");
    } else if (line.startsWith("HDOP:")) {
      hdop = getFloatValue(line, "HDOP:");
    } else if (line.startsWith("Fix:")) {
      String fix = getStrValue(line, "Fix:");
      if (fix.startsWith("Fix")) {
        fix_state = true;
      } else {
        fix_state = false;
      }
    }
    data_update = true;
  }

  // Log to SD
  if (data_update) {
    data_update = false;
    if (logger_mode && sd_exist) {
      // Write out NMEA GGA data to SD
      if (fix_state) {
#define STRING_BUFFER_SIZE 1024
        char StringBuffer[STRING_BUFFER_SIZE];
        char latStr[STRING_BUFFER_SIZE];
        char lonStr[STRING_BUFFER_SIZE];

        CoordinateToString(latStr, STRING_BUFFER_SIZE, lat, CORIDNATE_TYPE_LATITUDE);
        CoordinateToString(lonStr, STRING_BUFFER_SIZE, lon, CORIDNATE_TYPE_LONGITUDE);

        snprintf(StringBuffer, STRING_BUFFER_SIZE, "$GPGGA,%s,%s,%s,1,%02d,%.1f,%.1f,M,34.05,M,1.0,512*", time.c_str(), latStr, lonStr, numSatCalc, hdop, alt);
        String gga = StringBuffer;

        // Calculate checksum: based on gnss_nmea.cpp.
        unsigned short CheckSum = 0;
        {
          int cnt;
          const char *pStrDest = gga.c_str();

          /* Calculate checksum as xor of characters. */
          for (cnt = 1; pStrDest[cnt] != 0x00; cnt++) {
            CheckSum = CheckSum ^ pStrDest[cnt];
          }
        }
        snprintf(StringBuffer, STRING_BUFFER_SIZE, "%02X\r\n", CheckSum);
        gga += StringBuffer;

        M5.Log.printf(gga.c_str());

        // Output to SD
        File GPSFile = SD.open(gps_log_filename, FILE_APPEND);
        GPSFile.printf(gga.c_str());
        GPSFile.close();
      }
    }
  }
}
