UIAPduinoでLチカ（内臓LEDと外付けLED）

UIAPduino という話題の290円マイコンを買ったのでLチカしてみました。

公式ドキュメントでは Arduino IDE の方が標準開発スタイルとのことですが、バイナリファイルサイズは大きいとのこと。今回は環境としては VSCode + PlatformIO で ch32fun を使います。

UIAPduino 内にあるLEDと、ブレッドボード上に配置したLEDを光らせてみます。

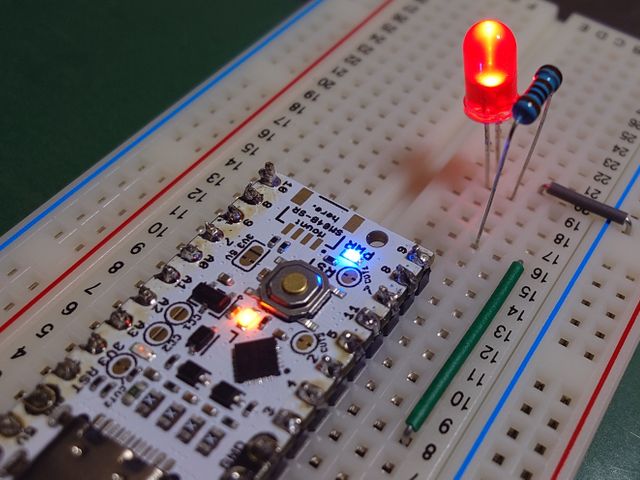

ゴール：UIAPduinoのオレンジ色に光っているLEDと赤LEDの点灯

ゴールとしては PlatformIO より Upload が成功し、ボード中央のLEDが点滅すれば成功です。
公式ドキュメントにも簡単に手順が書いてあります。「ch32fun開発環境で」の章が参考になります。

UIAPduino Pro Micro CH32V003 V1.4
USB TypeC ケーブル
VSCode + 拡張機能 PlatformIO


git clone https://github.com/cnlohr/ch32fun.git
cd ch32fun

事前に VSCode に PlatformIO の拡張機能をインストールしておきます。
これによって、PlatformIO が依存関係を自動で読み込みはじめます。
時間がかかるので少し待ちます。

公式ドキュメントの通りに ch32fun/platform.ini を書き換えて、書き込みツールと書き込み対象をそれぞれminichlinkとUIAPduinoのVIDとPID にします。
変更箇所は upload_protocol = minichlink と upload_flags = -c 0x1209b803 です。


; see https://docs.platformio.org/en/latest/projectconf/index.html
[platformio]
src_dir = .
include_dir = .

[env]
platform = https://github.com/Community-PIO-CH32V/platform-ch32v.git
monitor_speed = 115200
; default upload and debug protocol is "wch-link", using OpenOCD and
; expecting a WCH-LinkE programming adapter.
; To use minichlink (handles WCH-Link(E), USB ISP and some others), uncomment this
upload_protocol = minichlink
; can also use minichlink for SWD debugging. beware: step over not working
; correctly, only use "set breakpoint" and "continue".
;debug_tool = minichlink
; additionally uncomment this to use ardulink on a specific COM port
upload_flags =
  -c
  0x1209b803
; to use USB ISP uploader (usually for CH5xx, V20x, V30x), uncomment this
; remember to replug the device in bootloader mode for it to be visible
;upload_protocol = isp

; ※注：以降は変更しない

PlatformIOでは、複数の環境がある場合にどの環境を対象にするかを切り替えることができます。
Project Environment Switcher（下部のバーに表示されています）でenv:blinkを選択します。

コード全体としては下記のようにします。

補足
サンプルでは PIN_KEVIN 、 PIN_BOB と、人の名前？になっていましたが、LED制御用ということで LED_PIN に置き換えています。


#include "ch32fun.h"
#include <stdio.h>

// GPIOピン定義
#define LED_PIN PC0

int main()
{
	SystemInit();

	// GPIOを有効化
	funGpioInitAll();

	// LED_PINを出力に設定
	funPinMode( LED_PIN, GPIO_Speed_10MHz | GPIO_CNF_OUT_PP );

	while(1)
	{
		// D2 を HIGH に設定して LED を点灯
		funDigitalWrite( LED_PIN, FUN_HIGH );
		Delay_Ms( 1000 );
		// D2 を LOW に設定して LED を消灯
		funDigitalWrite( LED_PIN, FUN_LOW );
		Delay_Ms( 1000 );
	}
}

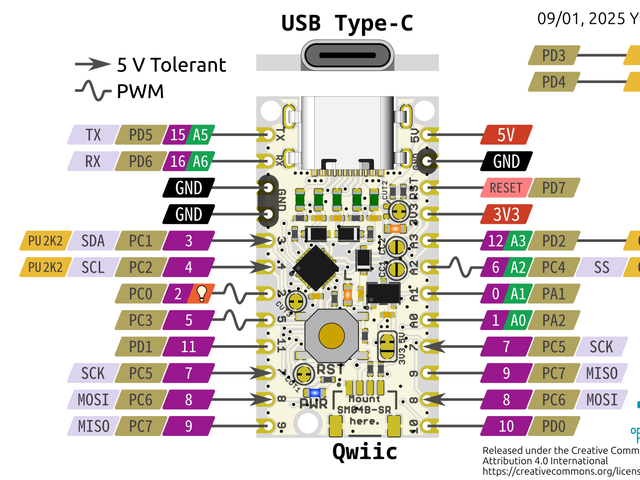

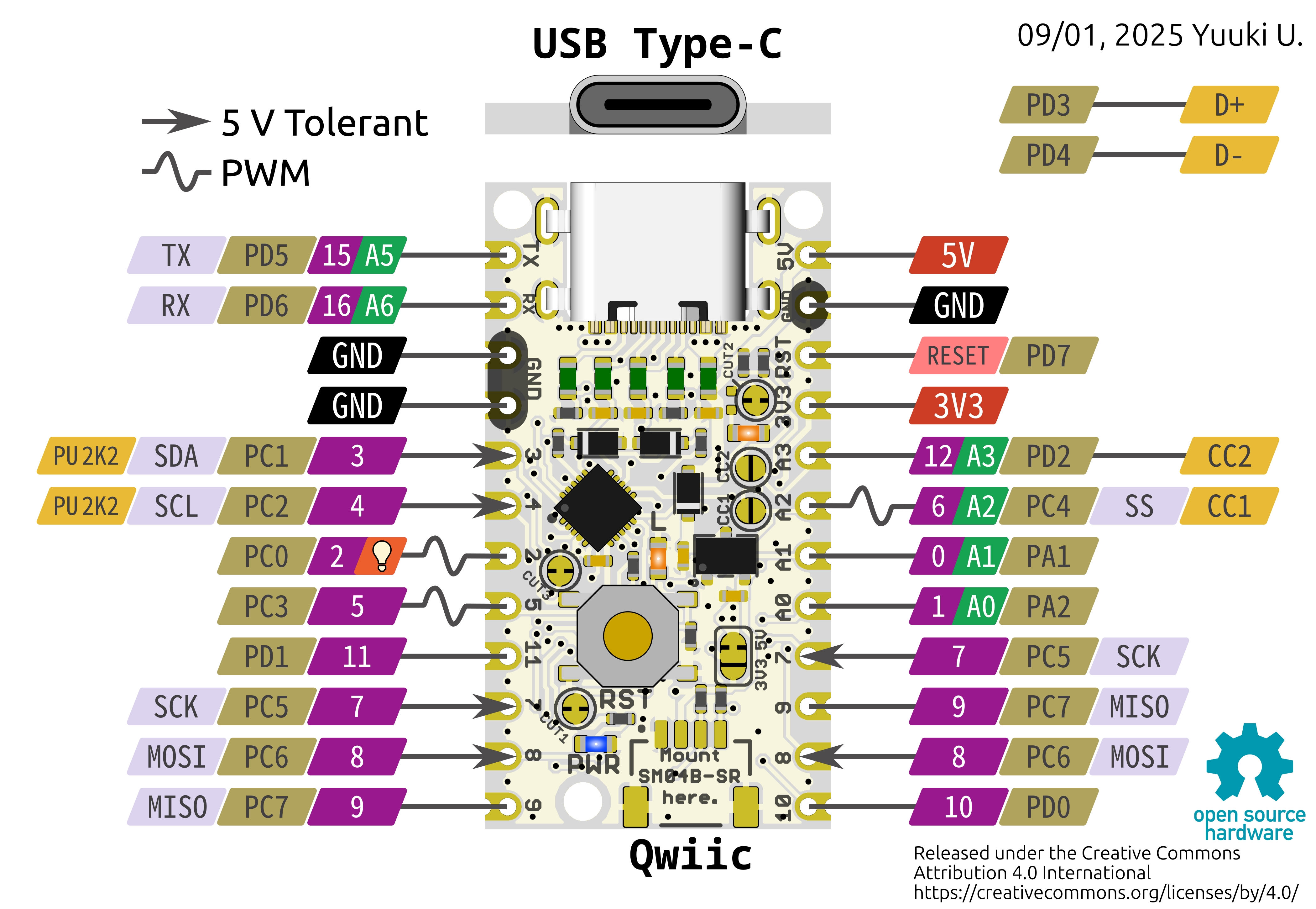

以下の図の通り、PC0 が LED になります。
Arduino では、 pinMode() や digitalWrite() を使いますが、 ch32fun では funPinMode() と funDigtalWrite() が対応しています。

画像出典：UIAP「UIAPduino Pro Micro CH32V003 V1.4」ピン配置図
License: Creative Commons Attribution 4.0 International
https://www.uiap.jp/uiapduino/pro-micro/ch32v003/v1dot4#with-ch32fun-development-environment

UIAPduino のリセットボタン(RSTと書かれた上にある唯一のボタン）を押しながら TypeC ケーブルでPCに接続する。
接続したらリセットボタンを離します。（ずっと押し続けるとダメみたいです）
PlatformIO のサイドバーから Build, Upload で書き込みます。
LEDが点滅することを確認できたら成功です。

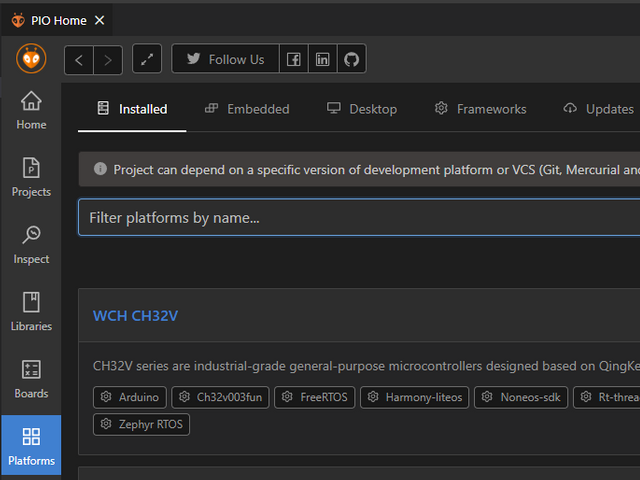

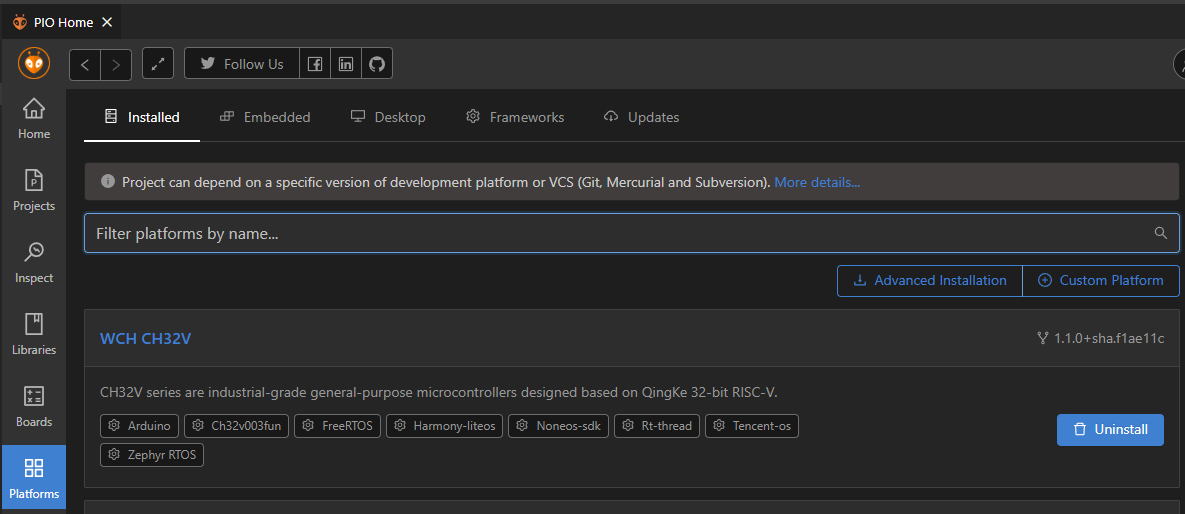

1 の手順にて PlatformIO に WCH CH32V がインストールされたため、毎回 ch32fun をクローンして example を使う必要はありません。

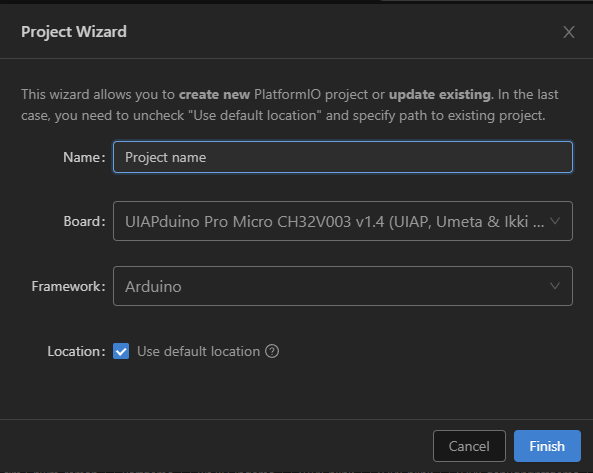

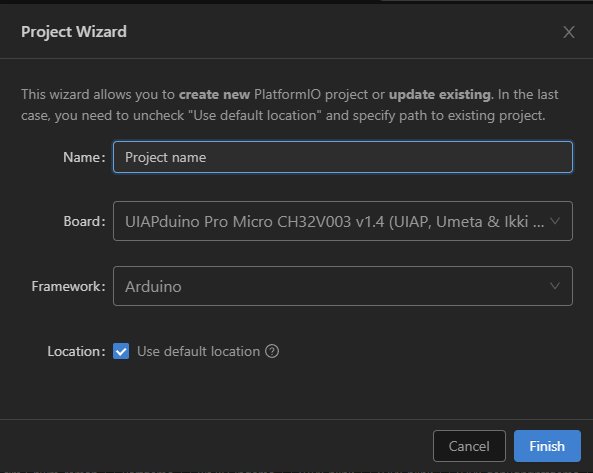

PIO Home の Projects から Create New Project を押して、Board に UIAP... と入力すると選択肢が出てきます。

（参考）ボード定義：
https://github.com/Community-PIO-CH32V/platform-ch32v/blob/develop/boards/UIAPduino_Pro_Micro_CH32V003_v1dot4.json

ただし、初回と同じように platform.ini に以下を追記する必要があります。


upload_protocol = minichlink
upload_flags =
  -c
  0x1209b803

また、 funconfig.h を空でいいので配置する必要があります。


#ifndef _FUNCONFIG_H
#define _FUNCONFIG_H

// Place configuration items here, you can see a full list in ch32fun/ch32fun.h
// To reconfigure to a different processor, update TARGET_MCU in the Makefile

#endif

設定項目を置くためのユーザー側設定ファイルだけど、特に変更がなければ空でよい、という扱いのようです。

初回以降のプロジェクト設定まとめ
Board で UIAP... を選択し新規プロジェクトを作成。platform.ini に書き込みツールと書き込み対象の設定を追記。funconfig.h の空ファイルを src に配置する。

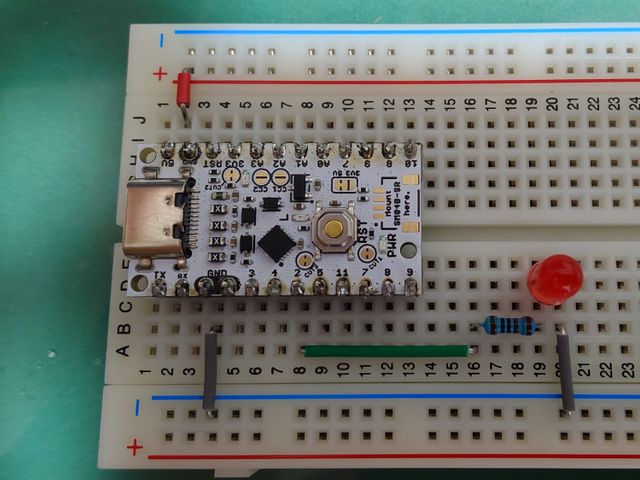

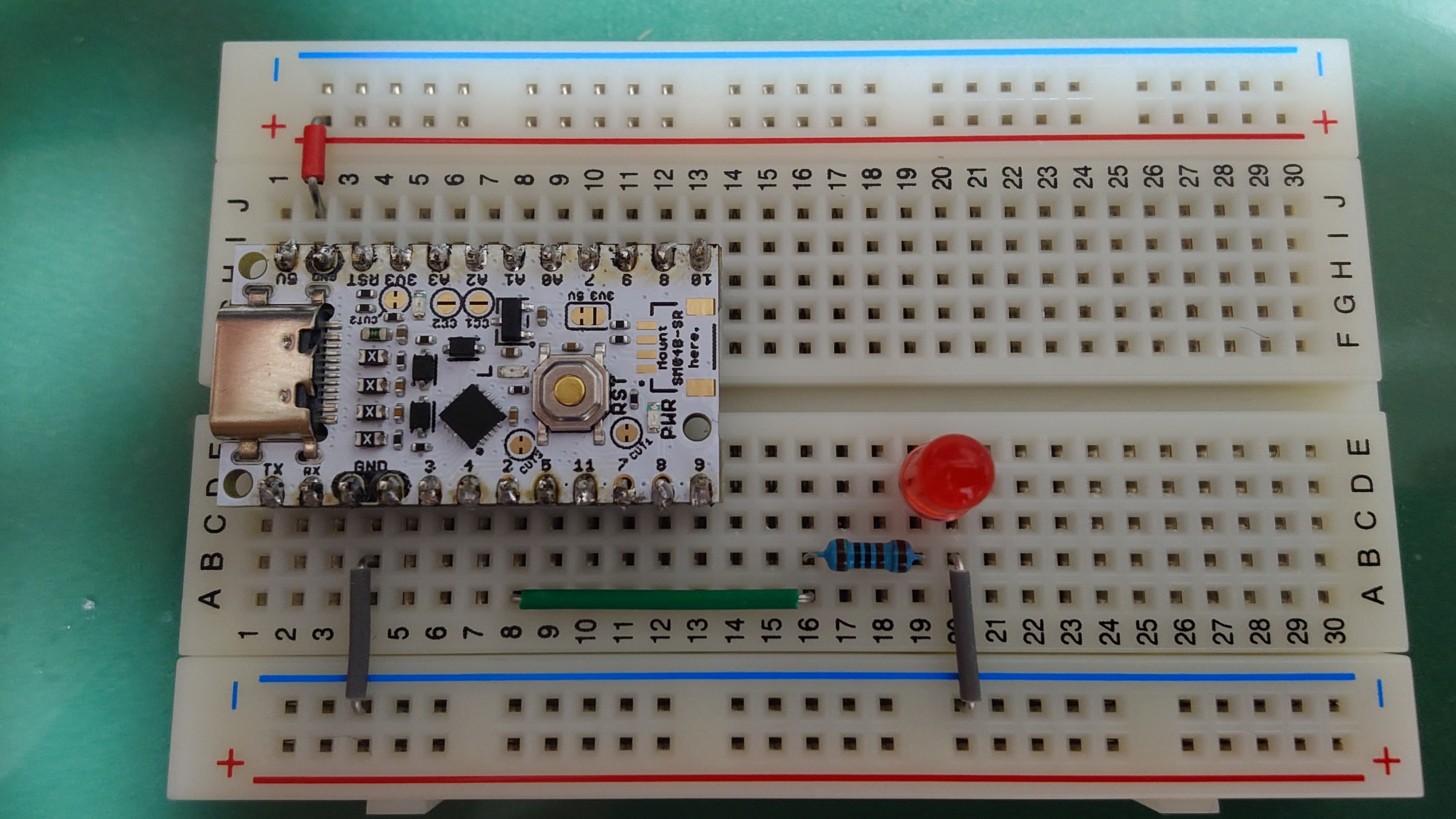

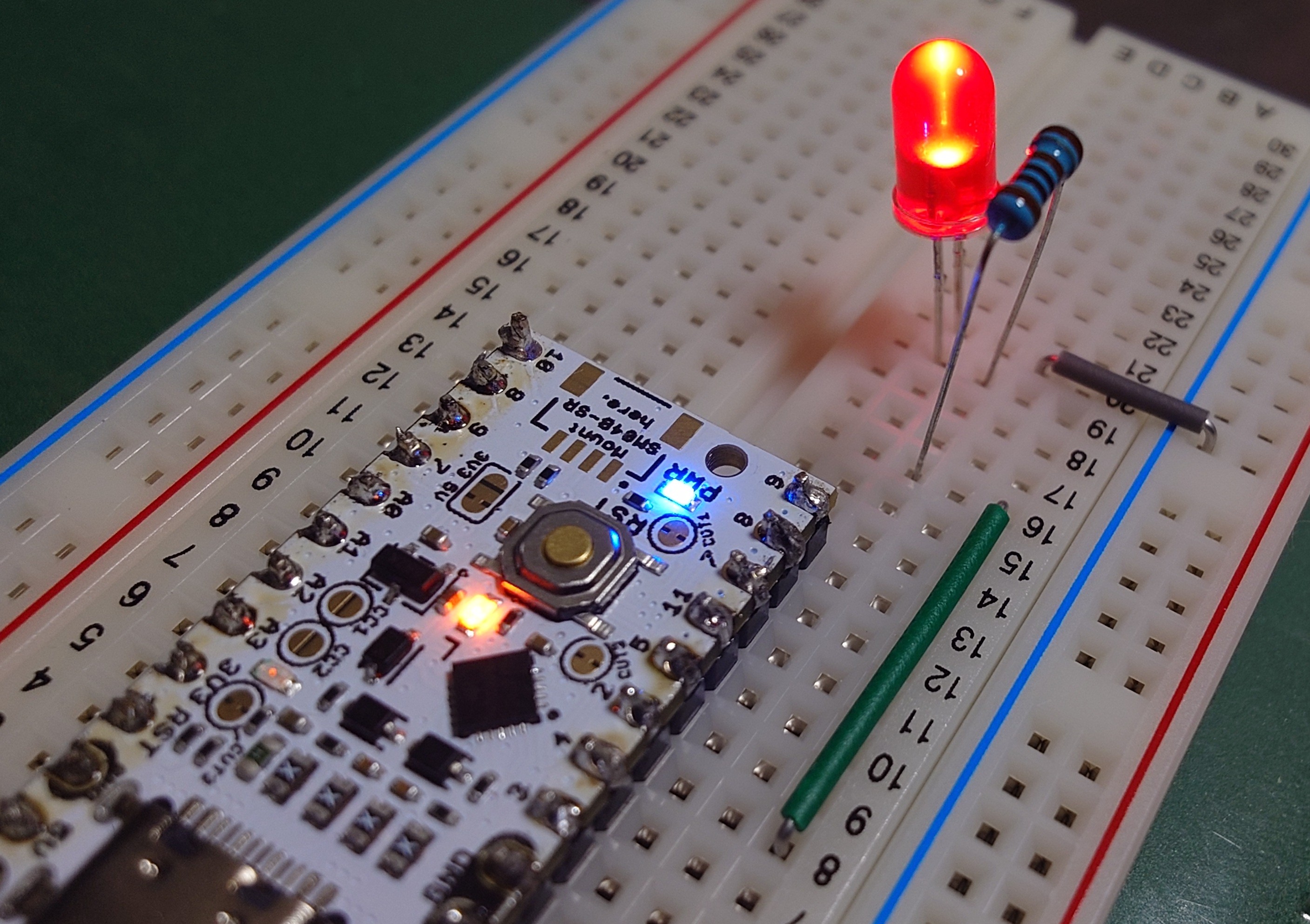

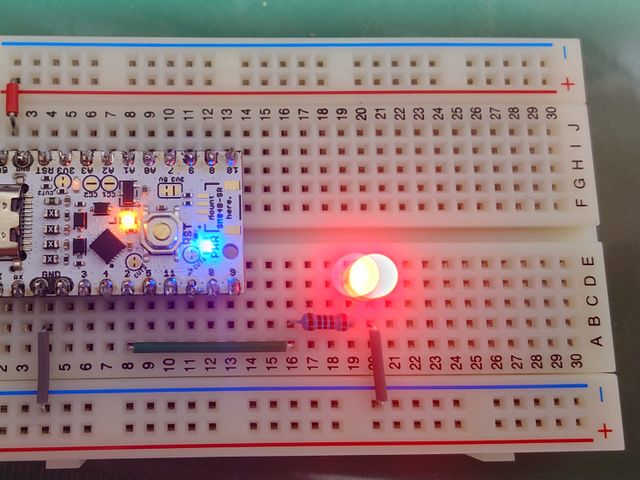

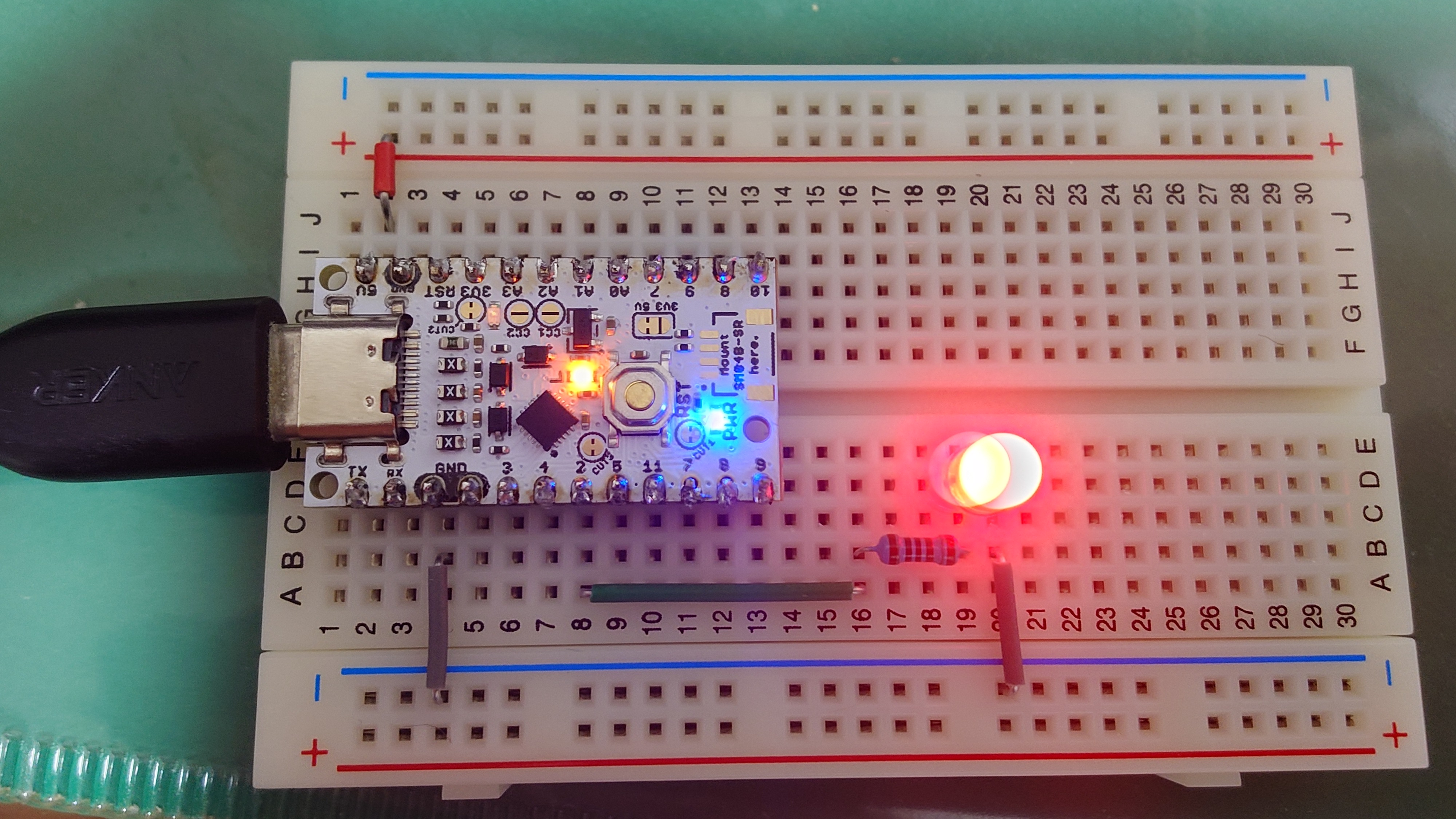

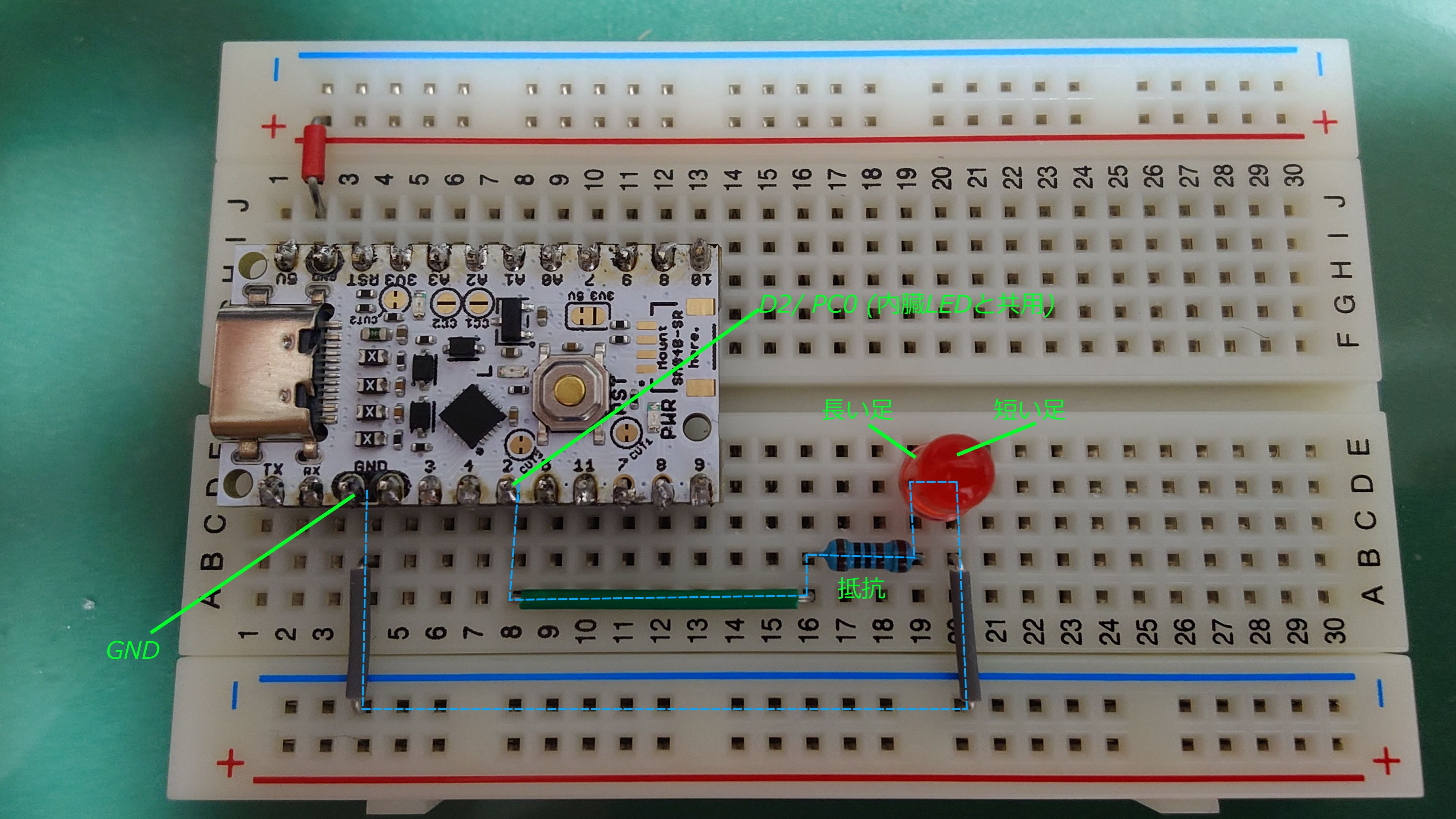

ゴールとしてはブレッドボード上に配置したLEDが点滅すれば成功です。

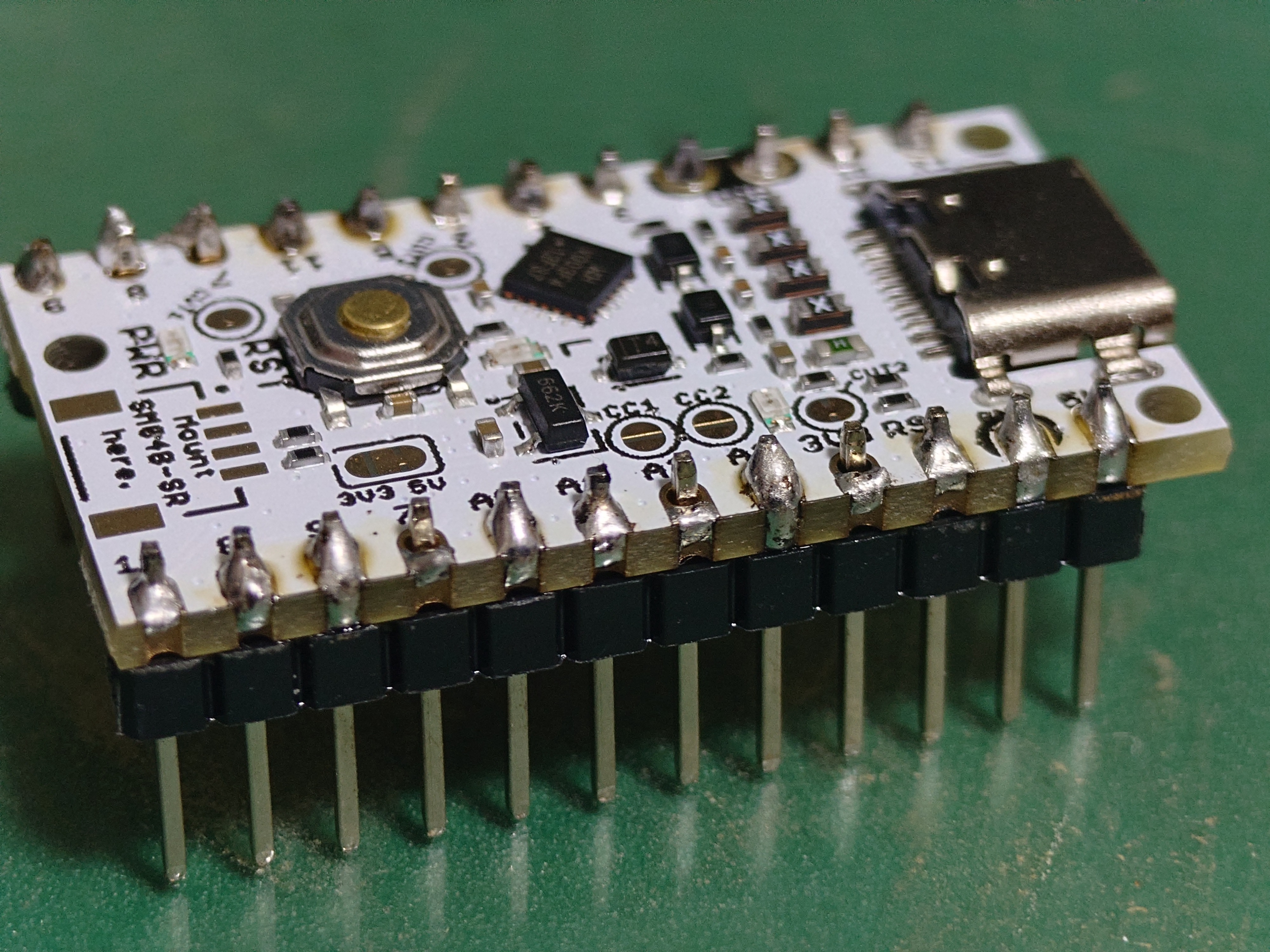

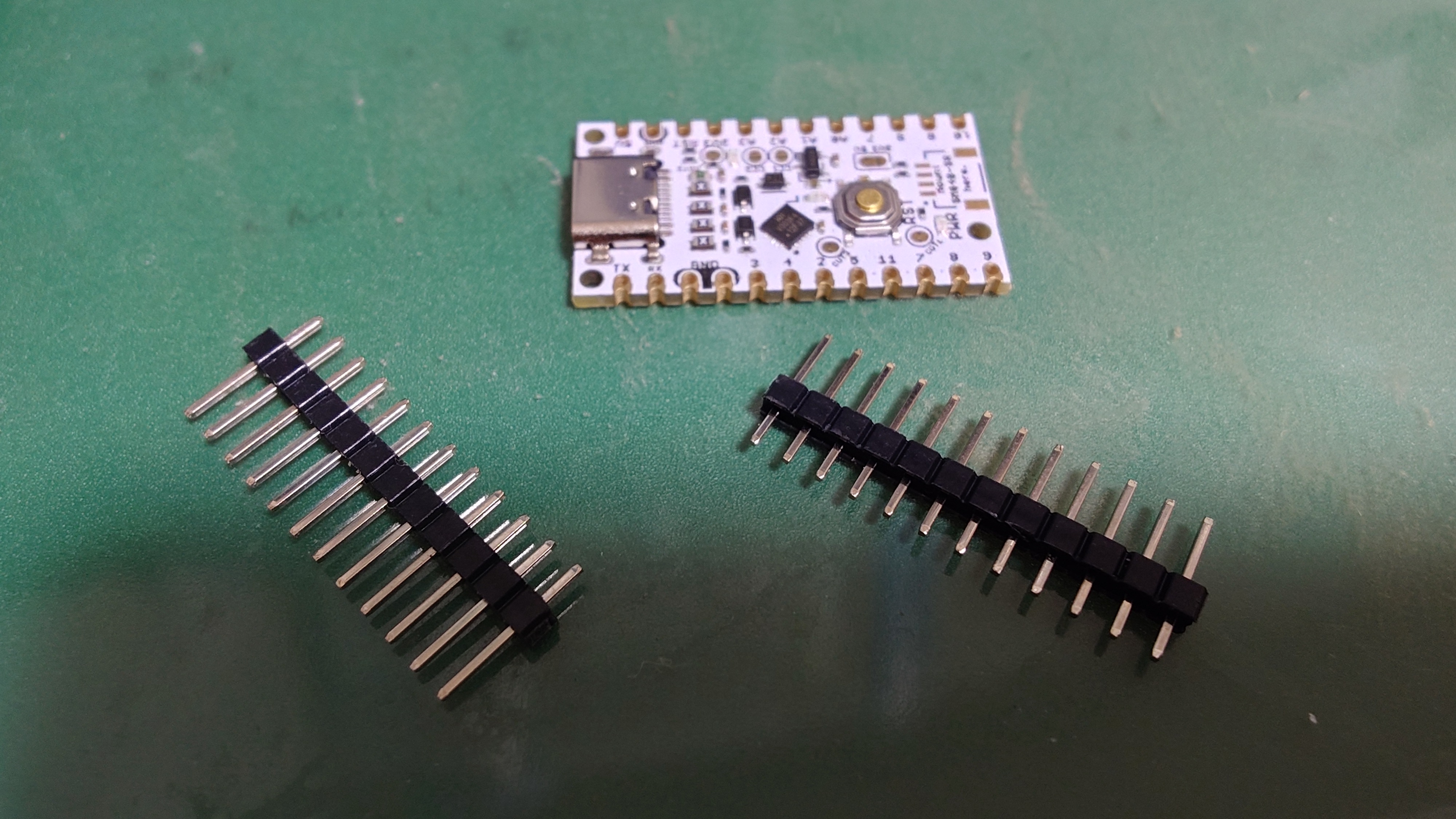

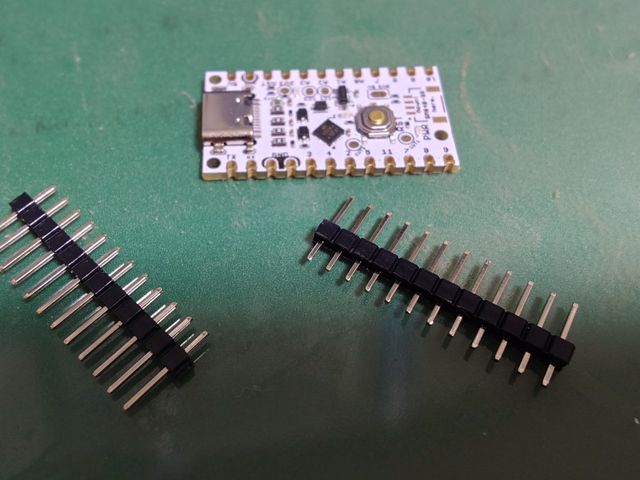

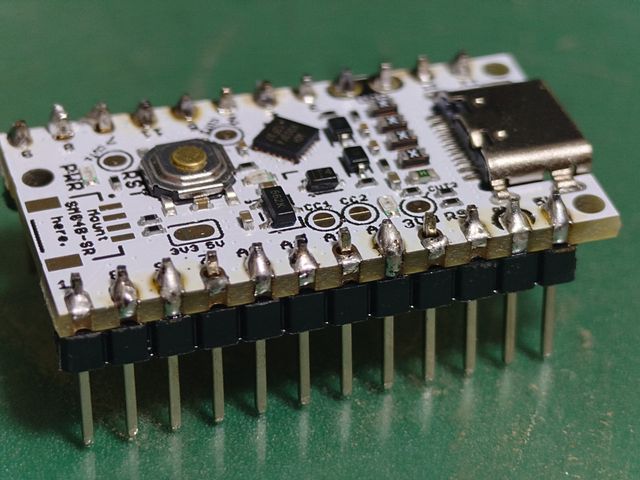

私はいざやってみようと思ったら、「あれ？ブレッドボードにUIAPduino 配置しようと思ったらピンなくない？」となりピンヘッダを追加購入してはんだ付けしたりと人生2回目のはんだを触りました。
