FPGAでLチカやってみた　（Nexys A7）

自分用メモ

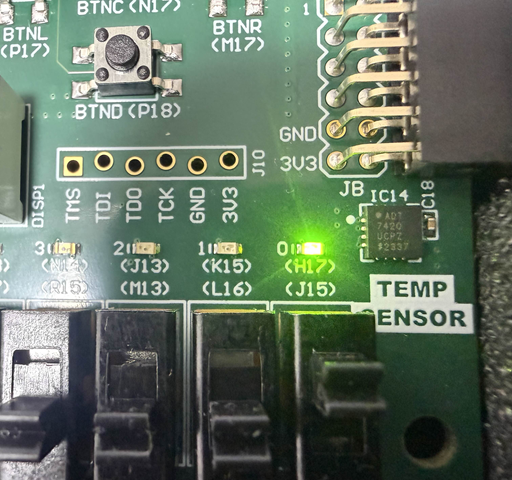

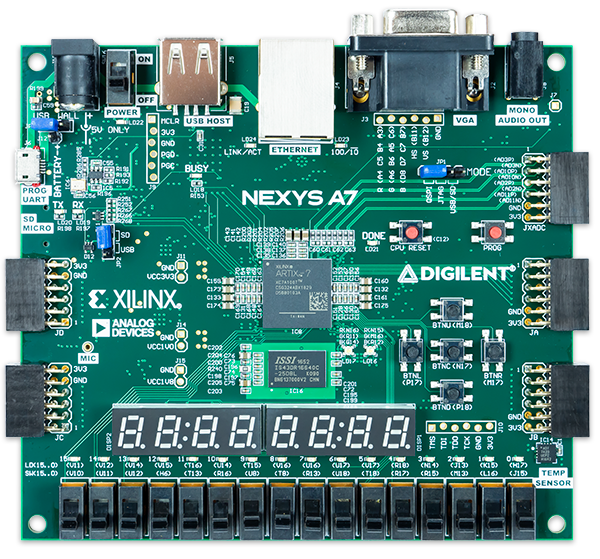

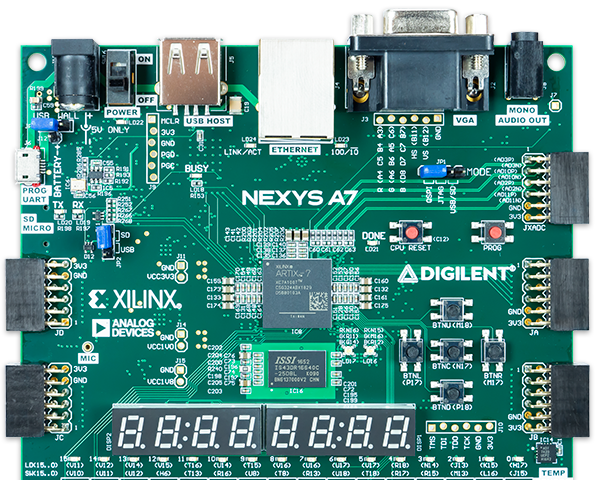

Nexys A7 (Artix-7 A7-100T)
Vivado 2022.2 が入ったそこそこ強めのWindows PC
読者は最新版入れたらいいと思う。

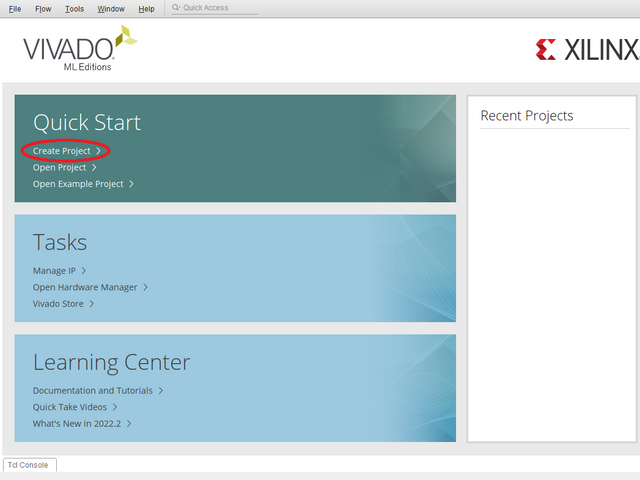

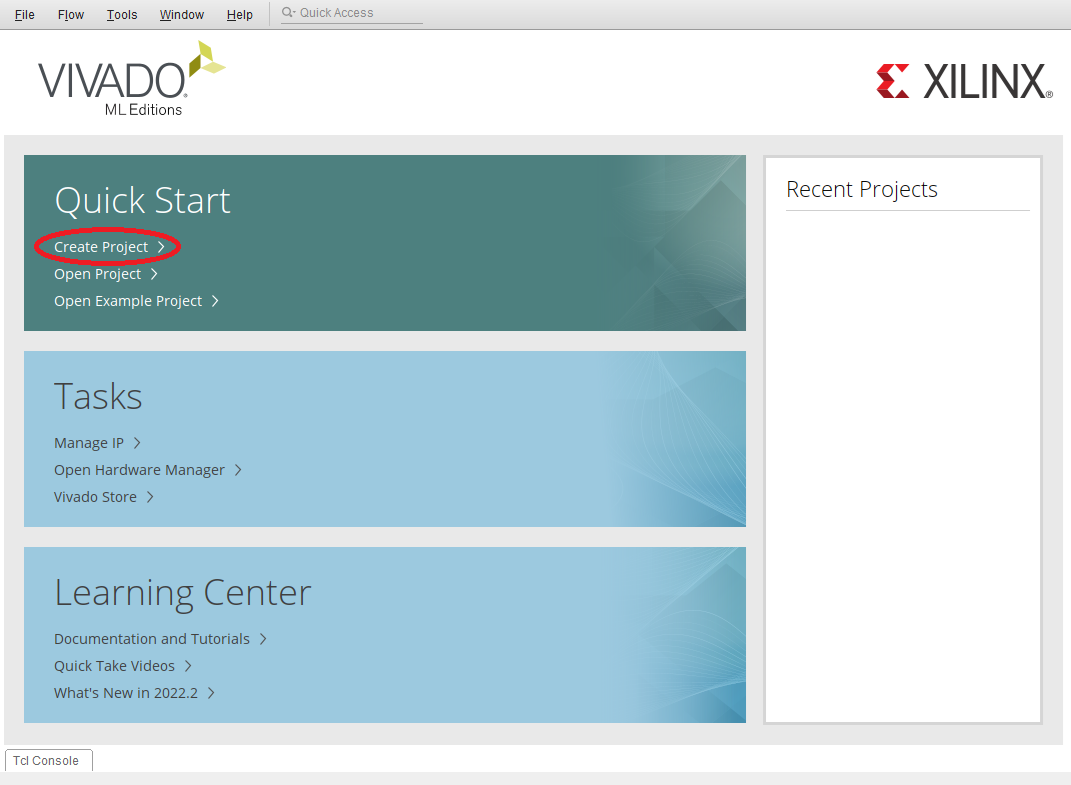

まずはVivadoを立ち上げてCreate Projectを選択。

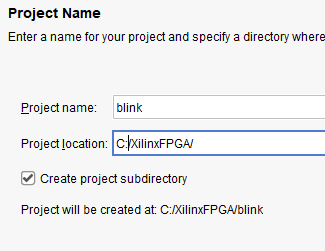

続いてProjectの名前と保存場所を指定。
Create project subdirectoryはチェックをつけておくとProject nameのフォルダを作ってそこにデータが格納される。

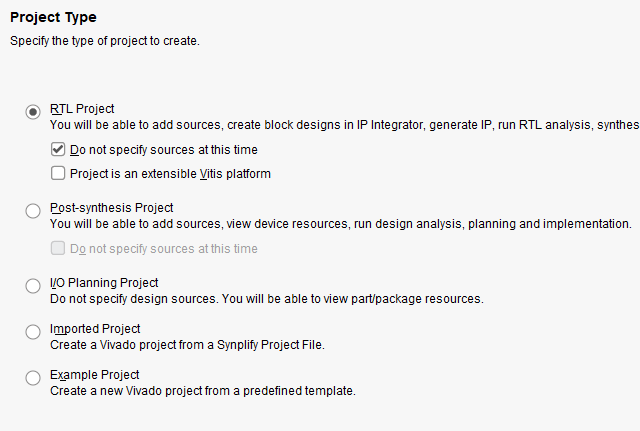

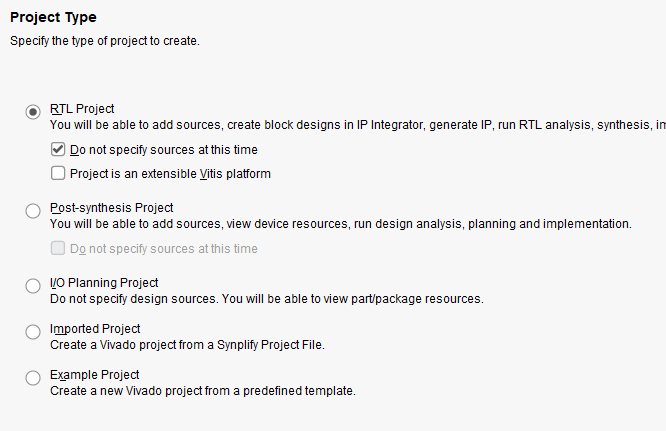

Project TypeはRTL project.
RTLソースコードは後回しにするのでDonot specify sources at this time.

続いてターゲットデバイスを指定。
左上のBoardsをクリック　→　左下のRefreshをクリック　→　しばらくまつ

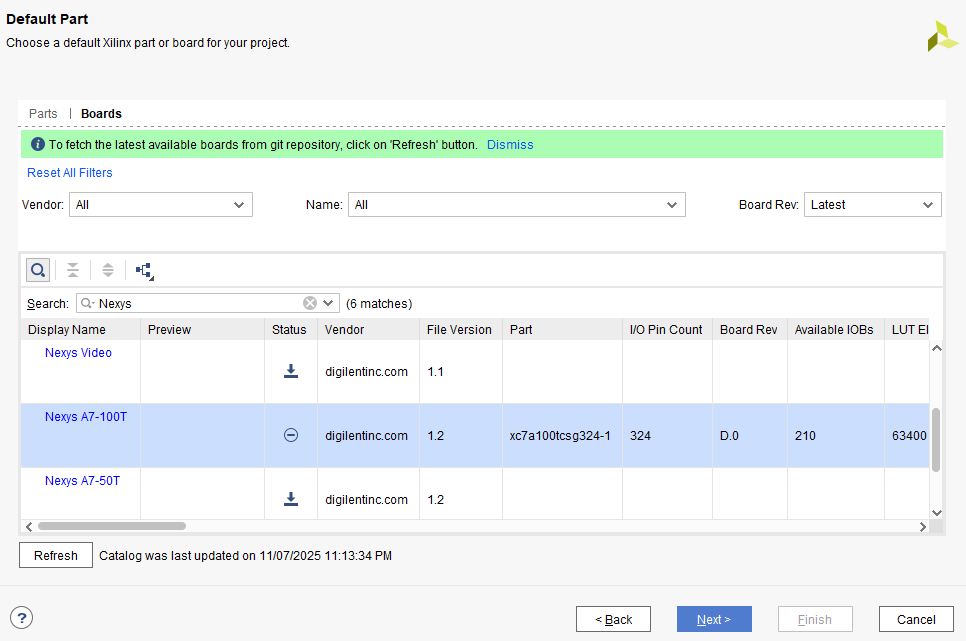

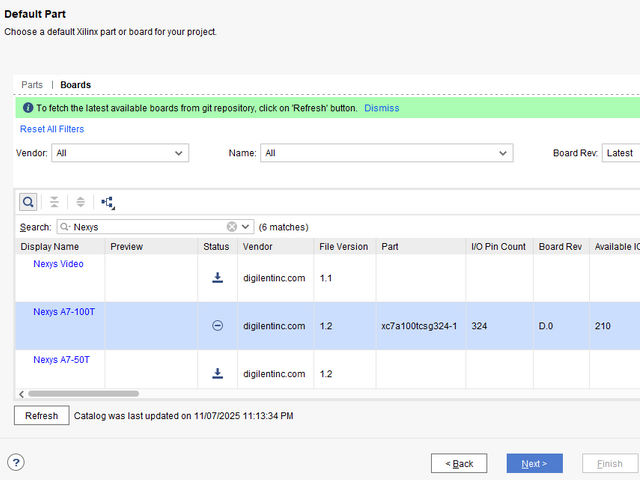

リストが更新されたらSearch: Nexysと打ち、Nexys A7-100Tを選択。

初回の場合はStatusのダウンロードボタンをクリックする。

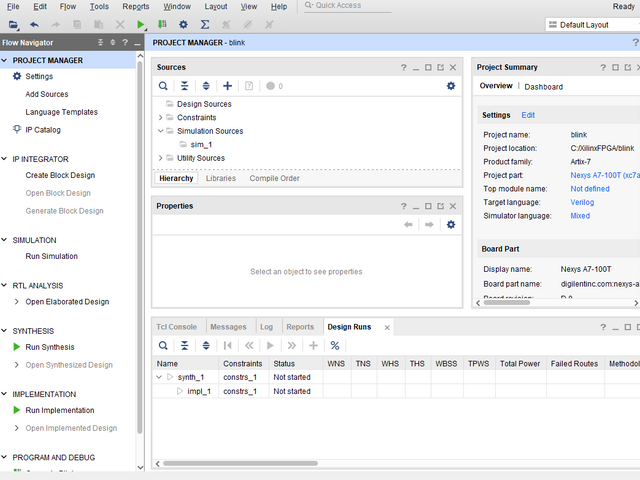

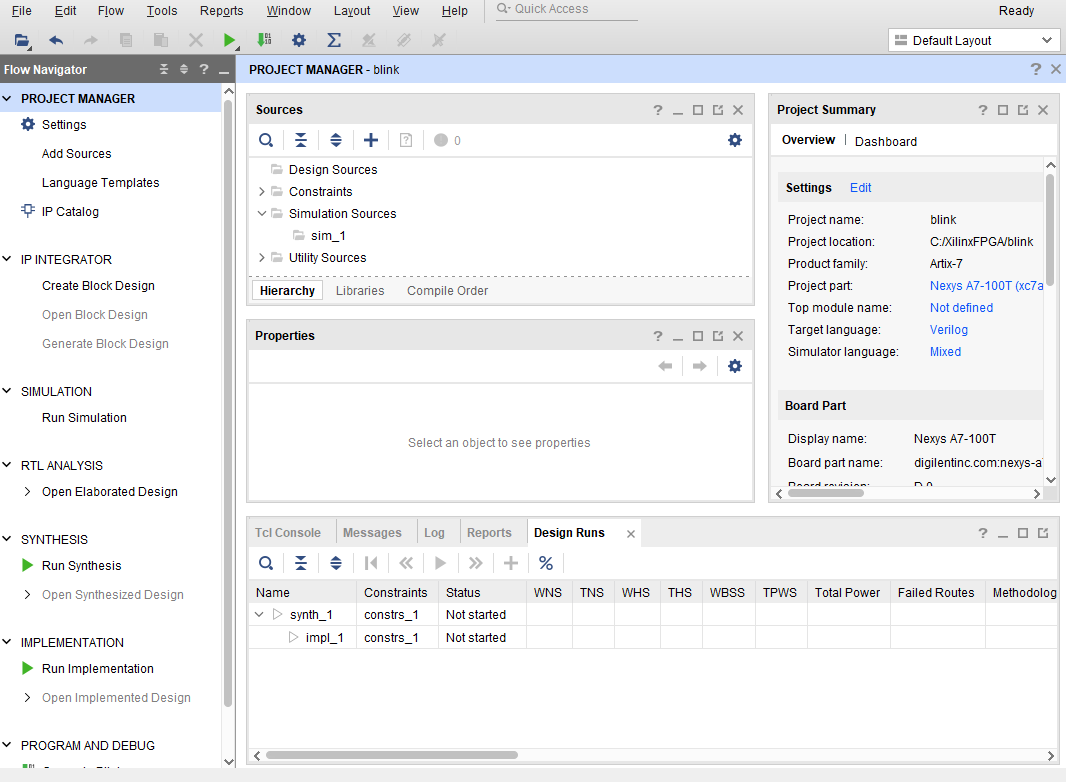

Finishを押したらとりあえずProjectの完成。

最後に初期設定。今回はボードに書き込むのでbitファイルの吐き出しを行う。

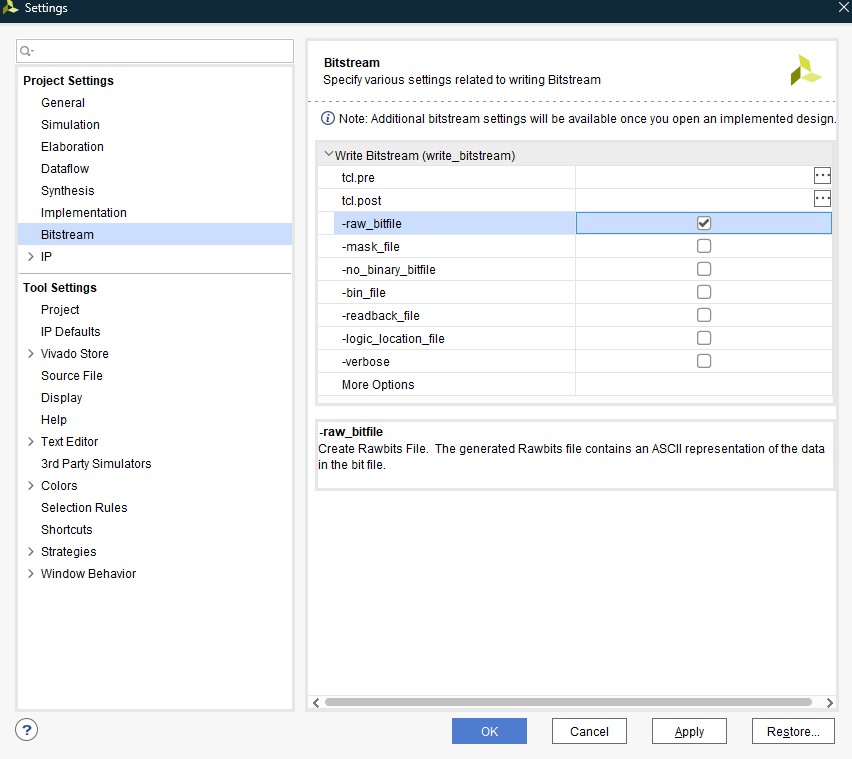

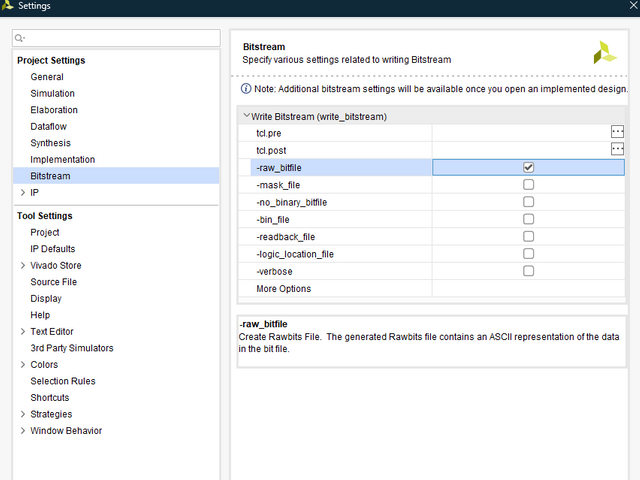

Tools → Settings でSettingsウィンドウを開き、 Bitstream → -raw_bitfile にチェックを入れてOK。

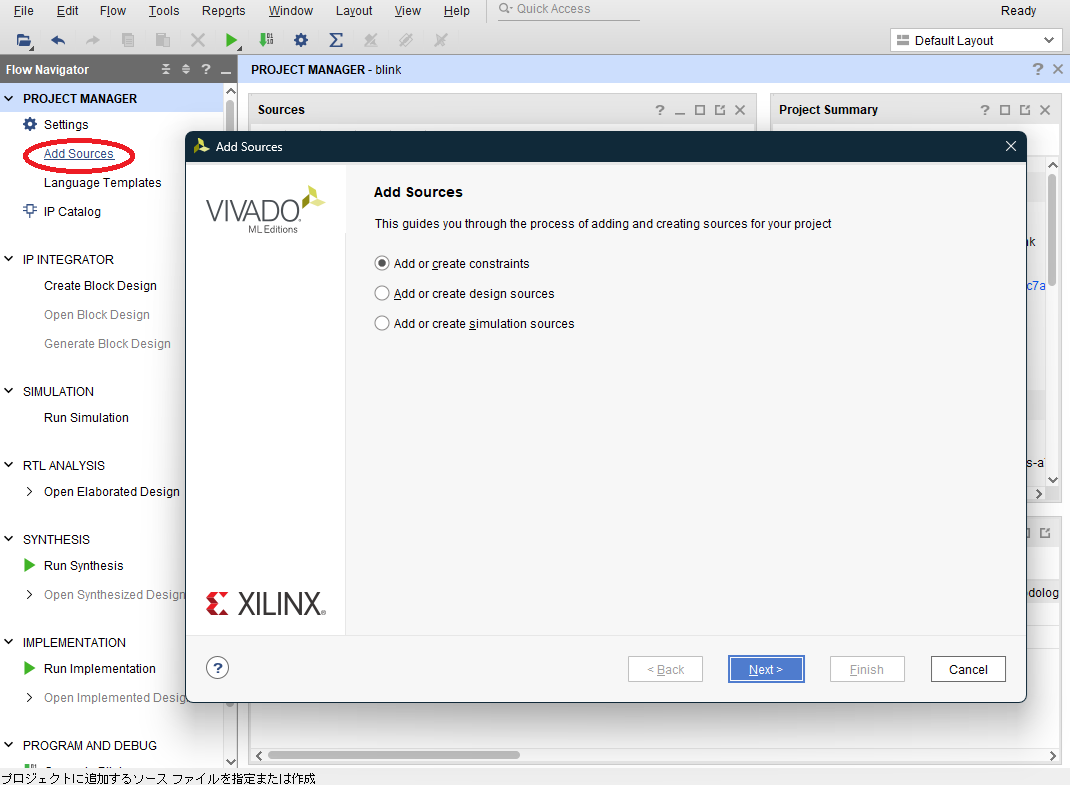

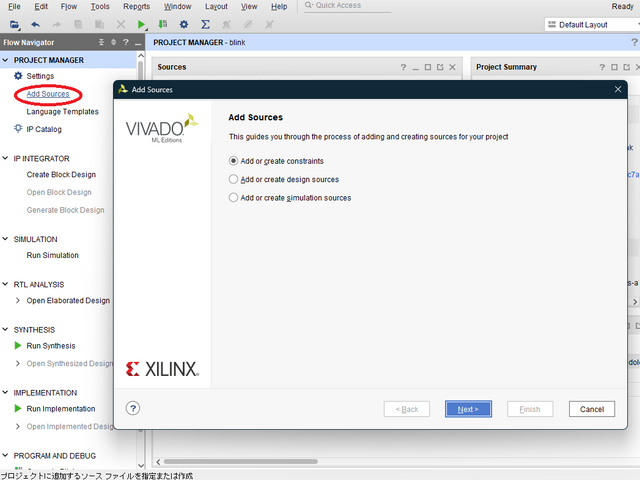

Flow Navigator のAdd Sourcesをクリックして、まずはconstraintsを選択。

ConstraintsファイルはDigilent配布のコードを使用します。

https://github.com/Digilent/Nexys-A7-100T-XADC/blob/master/src/constraints/Nexys-A7-100T-Master.xdc

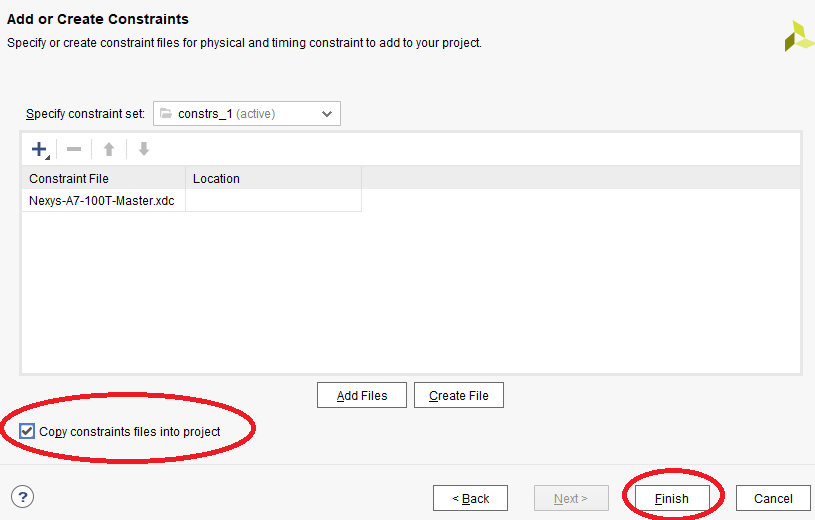

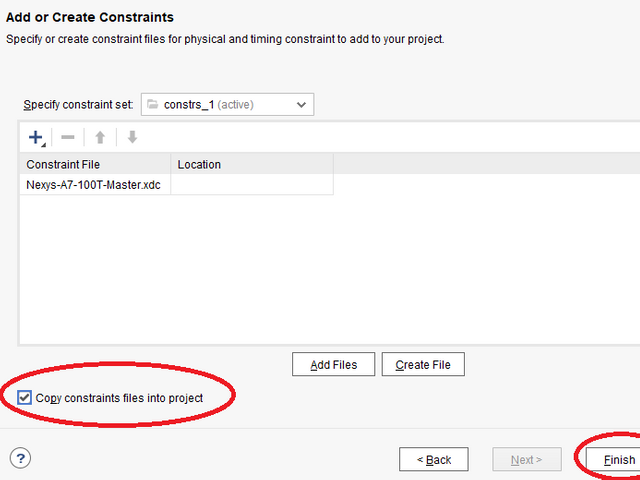

Copy constraints files into projectにチェックをいれて、Finishを押してください。

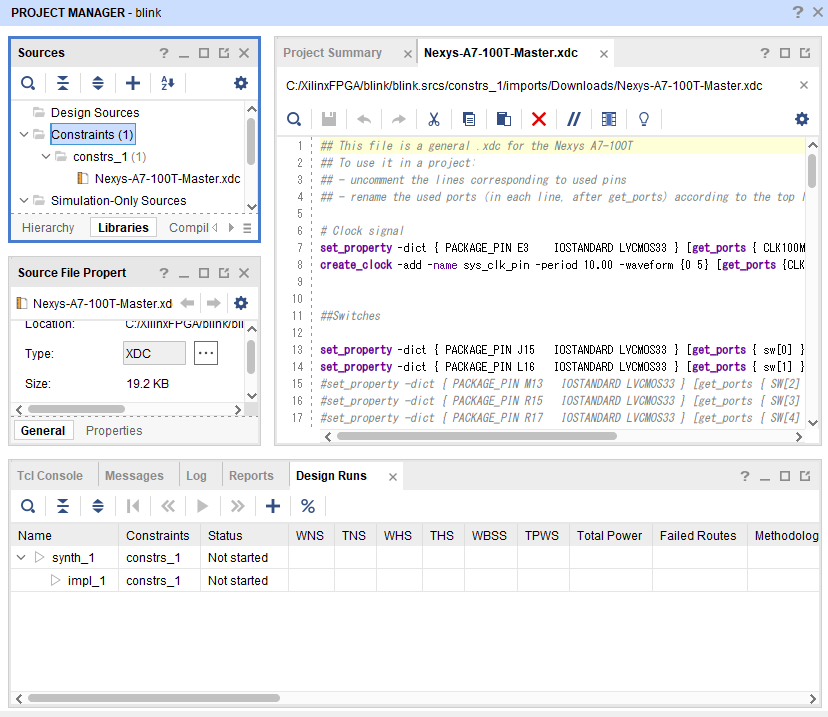

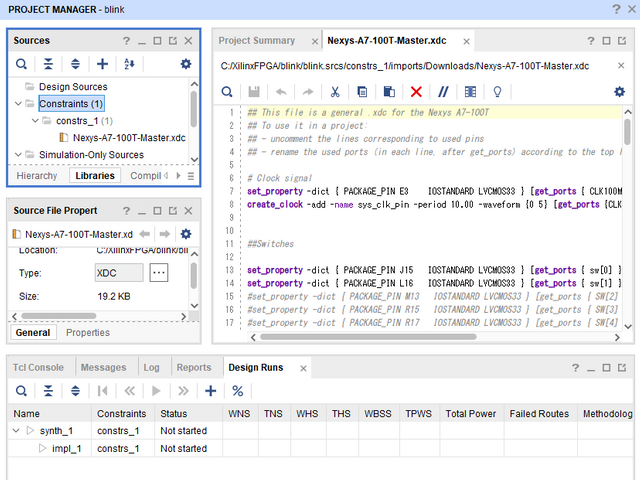

するとSources > Constraints > constrs_1に先程のxdcファイルが追加されます。

Constraints, 制約ファイルはクロックの制約とポートの定義を行うファイルですが、FPGAボードでは入力クロックが固定なのでいじる必要はありませんし、そもそもいじれません。ここでは、

FPGAにおいてどのピンを使うか
HDLコードにおけるポート名とFPGAのピン番号の関連付け

の２点のみを行うこととして認識してもらえば良いかと思います。

私たちが変更できるのはコメントアウトの有無とget_ports の後に定義されたポート名のみです。

今回は以下4行以外を全てコメントアウトします。

sw[0], LED[0] はそれぞれ1ビットしかないため、バス表記をやめて単にsw, LEDとしました。

これをxdcファイルとして記述してもOK。


set_property -dict { PACKAGE_PIN E3    IOSTANDARD LVCMOS33 } [get_ports { clk }]; #IO_L12P_T1_MRCC_35 Sch=clk100mhz
create_clock -add -name sys_clk_pin -period 10.00 -waveform {0 5} [get_ports { clk }];
set_property -dict { PACKAGE_PIN J15   IOSTANDARD LVCMOS33 } [get_ports { sw }]; #IO_L24N_T3_RS0_15 Sch=sw[0]
set_property -dict { PACKAGE_PIN H17   IOSTANDARD LVCMOS33 } [get_ports { LED }]; #IO_L18P_T2_A24_15 Sch=led[0]

続いてRTLコードを記述します。ちなみに自分はSystem Verilog派です。

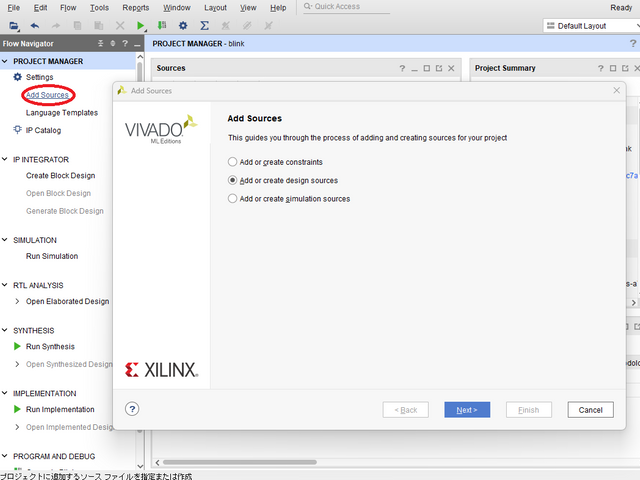

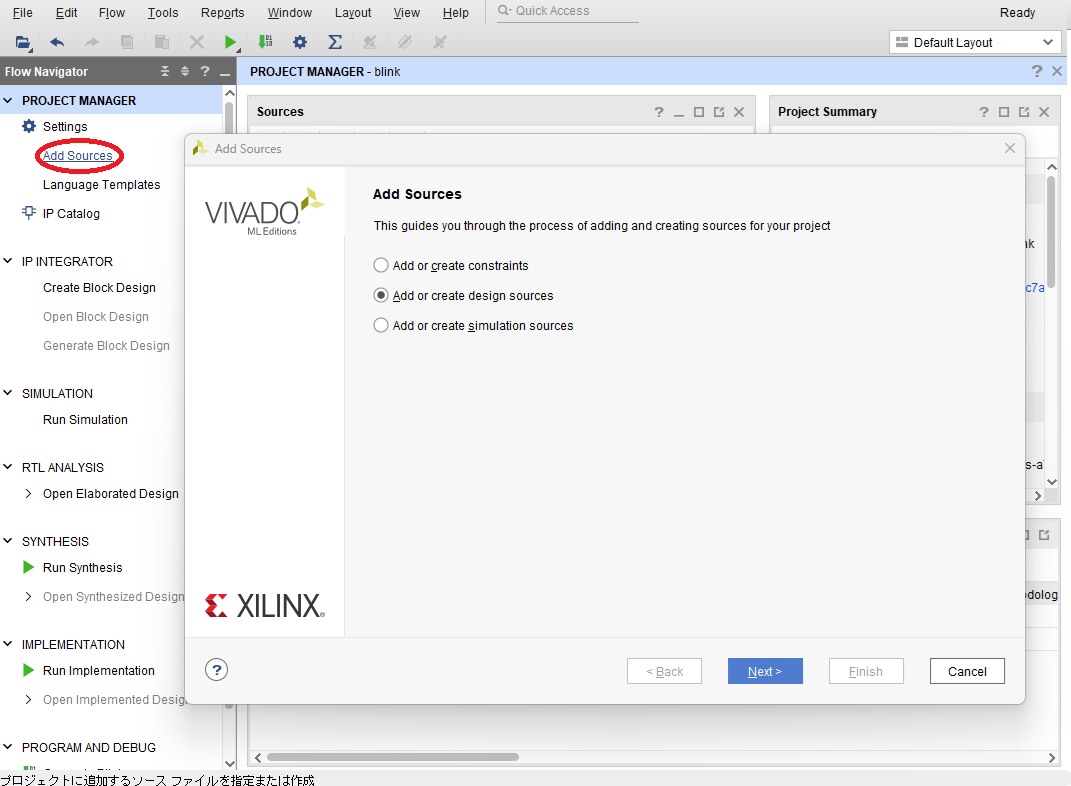

Flow Navigator のAdd Sourcesをクリックして、design sourcesを選択。

今回は新規でRTLを記述するためCreate Fileをクリック。

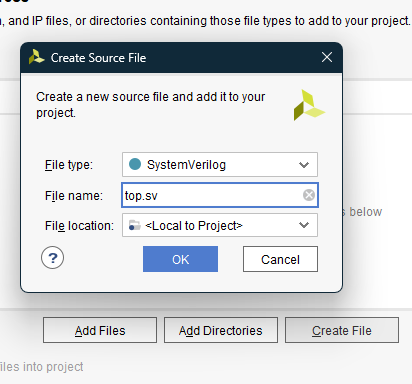

File typeをSystemVerilogにし、Filenameの拡張子は .sv となるようにファイル名を入力します。

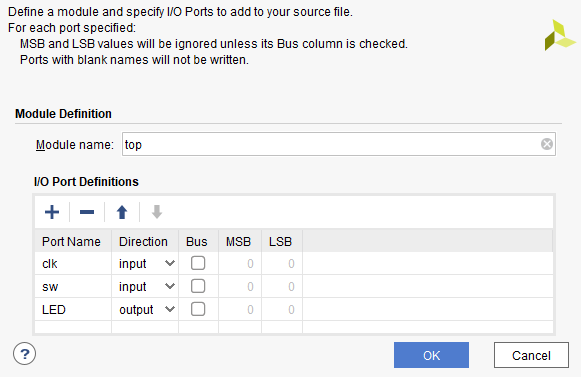

Finishを押すとDefine Moduleとしてポート名と方向、バスのサイズを聞かれます。
原則としてポート名の定義は設計者の自由ですが、最上位(TOP)モジュールはxdcファイルと結びつくため、xdcファイルで規定したポート名を過不足なく記述します。

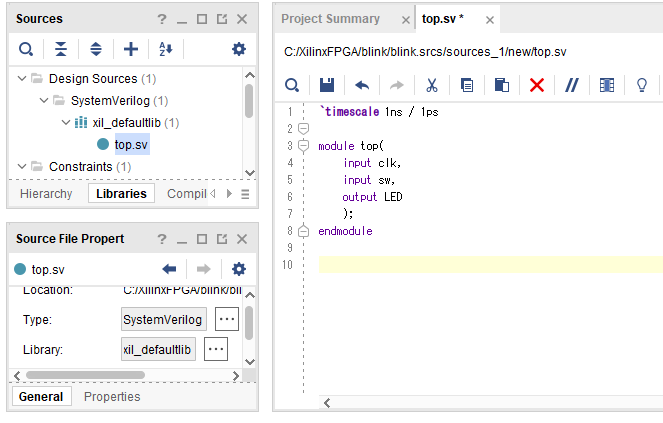

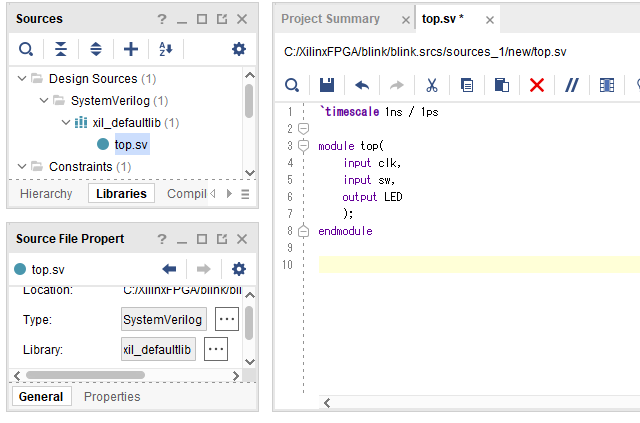

OKを押すとヘッダ付きのSystemVerilogコードがDesign Sources > SystemVerilog > xil_defaultlib内に作成されます。

今回、以下のコードを作成しました。

約0.17秒周期で1週するカウンタの最上位ビットをLEDに割り当てることで、約0.8秒ON、約0.8秒OFFを繰り返します。


`timescale 1ns / 1ps

module top(
    input           clk,
    input           sw,
    output logic    LED
    );
    logic [23:0]    count;

  assign LED = count[23];

  always_ff @(posedge clk) begin
        if(!sw) count <= '0;
        else    count <= count + 24'd1;
  end

endmodule

今回は一気にすっとばします。

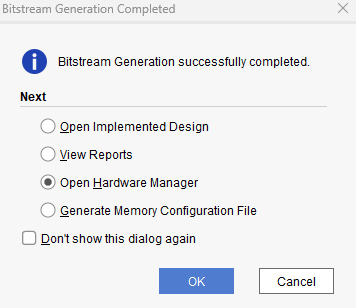

Flow Navigator のGenerate Bitstreamをクリックし、OKを押して実行してください。
非常に小さいデザインなのでjobsは1で良いと思います。

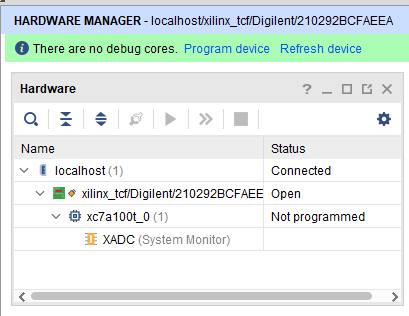

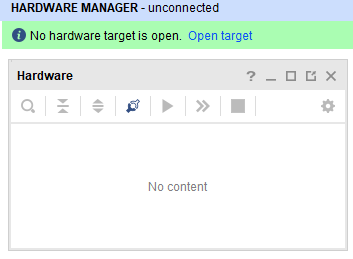

合成が終わったら、Open Hardware Managerを選択してOKを押してください。
