PIC16F1705を使う（その１）：正弦波などを発生してシンセサイザー

：　次の記事はまだ書いてない＞

別の記事でPWMのデューティを8bitで増減させて正弦波にしていた。ところがPIC16F1705なら8bitDACを（PIC16F1769なら10bitDACを）持つので、さらに滑らかな正弦波（または任意波形）を出せる。
先のことを考えてちょっと心が折れたので、ここではMCC Classicを使って楽をさせてもらった。FOSCはPLLを使って32MHz、TMR2モジュールは1/4プリスケーラで32μs割り込み(31.25kHz)、DACはDACOUT2にモニタ用出力を、OPA1でDACを受けてユニティゲイン設定としてRC2に出力した。この他にオシロスコープの同期用にトリガー信号を出力するようにしたが、ジッターがあることが明確になっただけだった。
RC2の先には２段のRCフィルタを入れているが、カットオフが8〜10kHzくらいに設定されている。

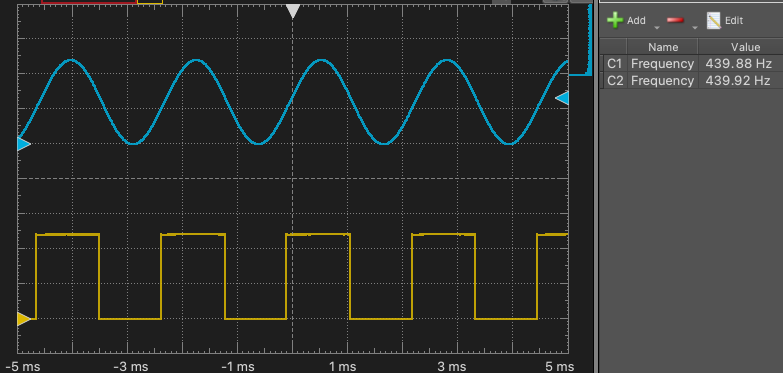

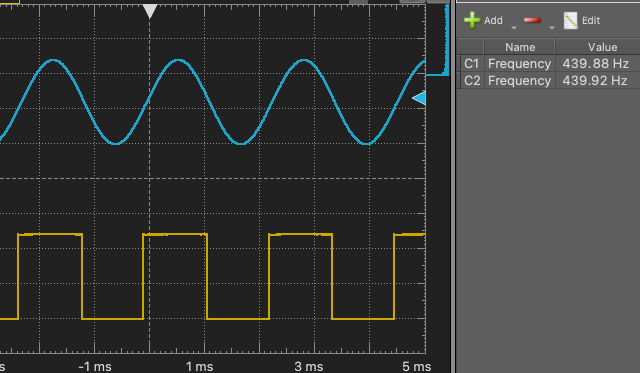

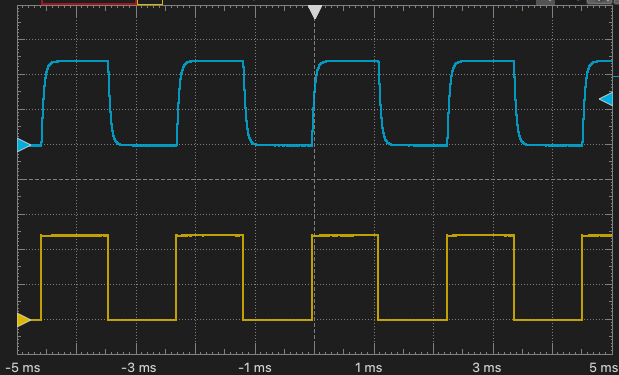

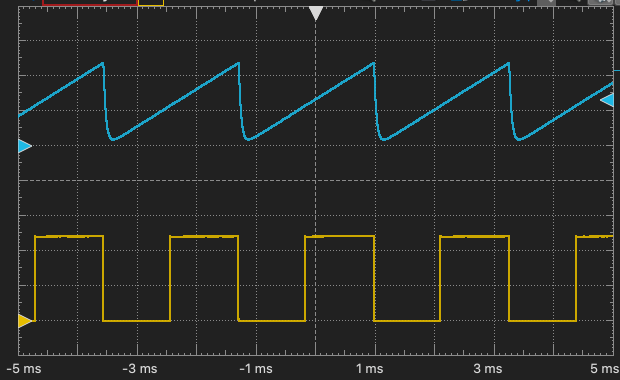

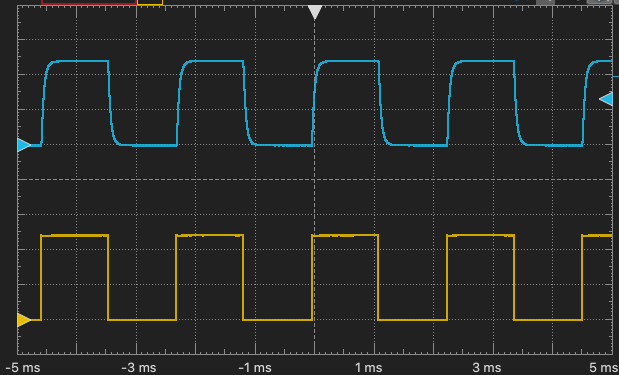

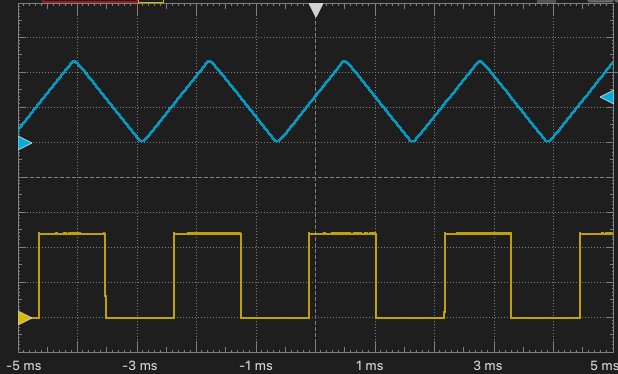

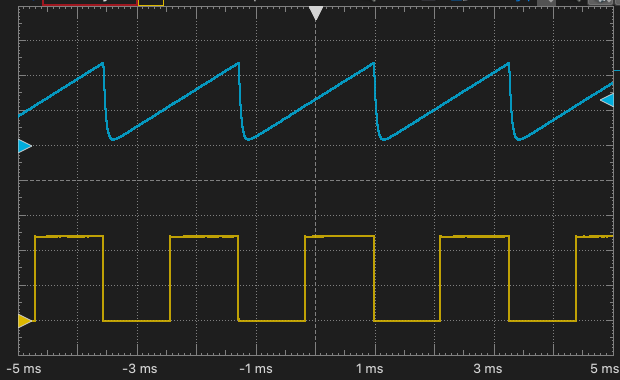

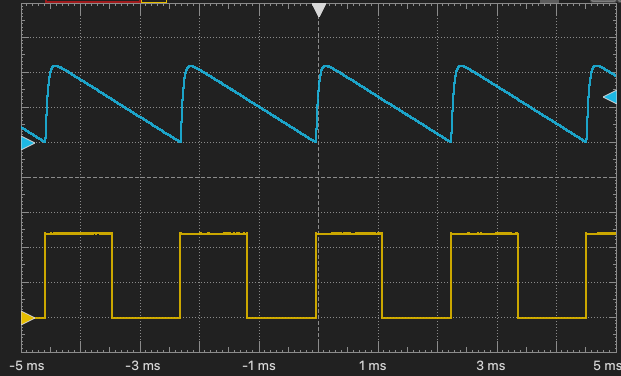

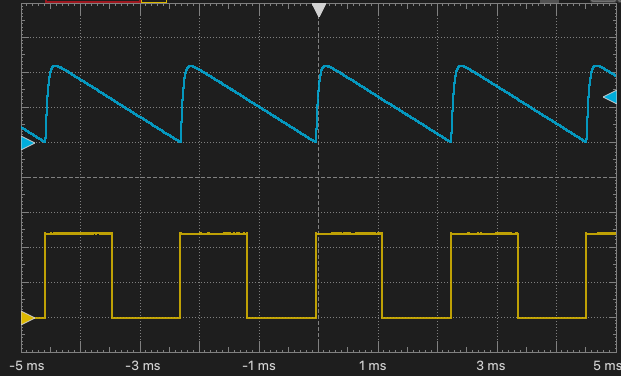

下図は波形テーブルに正弦波を入れた時の様子だが、上(C2、水色)が正弦波出力、下（C1、黄色）がトリガーである。ほぼ440Hzで出力されており、そうなるようにOSCTUNEを調整した。時間が経つとそれなりに変動する。

8bitDACで変調信号はなく、一定のサンプリング周波数(31.25kHz)なので固定のフィルタで落としやすいことから、それなりの高品質の正弦波が得られている。

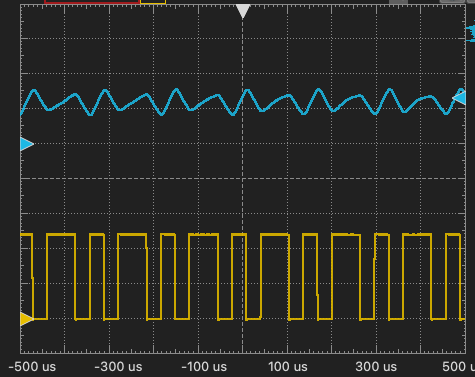

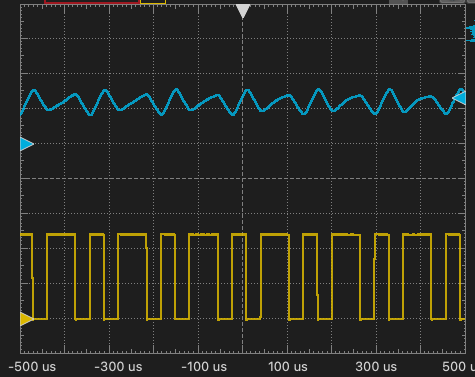

プログラムの内容的にはMIDIノート番号の0から127まで出せるようになっており、最大の127だとDDSの仕組み上かなり歪んで小さい出力になってしまうが、周波数は正しく制御される。
