最終版ハードウェア

試作を何度か重ねた結果、回路は小型のユニバーサル基板上に構成したシンプルなパッシブミキサーへと集約された。

回路構成

最終的な回路は以下で構成される。

接続図

Audio Output

Tip (L)  ---- 470Ω ----+
                       +---- RCA Center (CVBS)
Ring (R) ---- 1kΩ -----+

Sleeve (GND) ---------- RCA Shield (GND)

実装

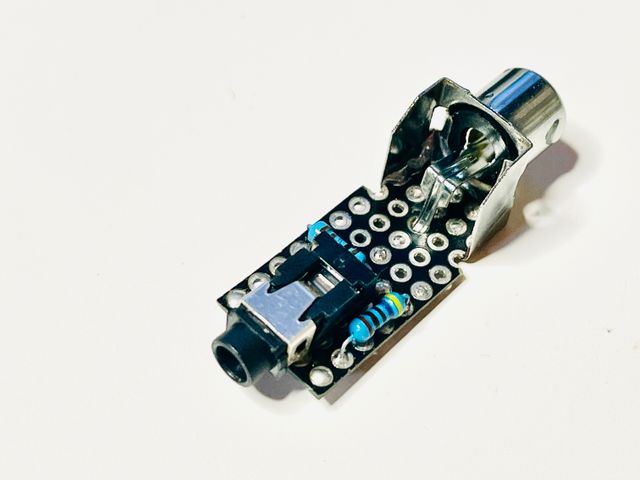

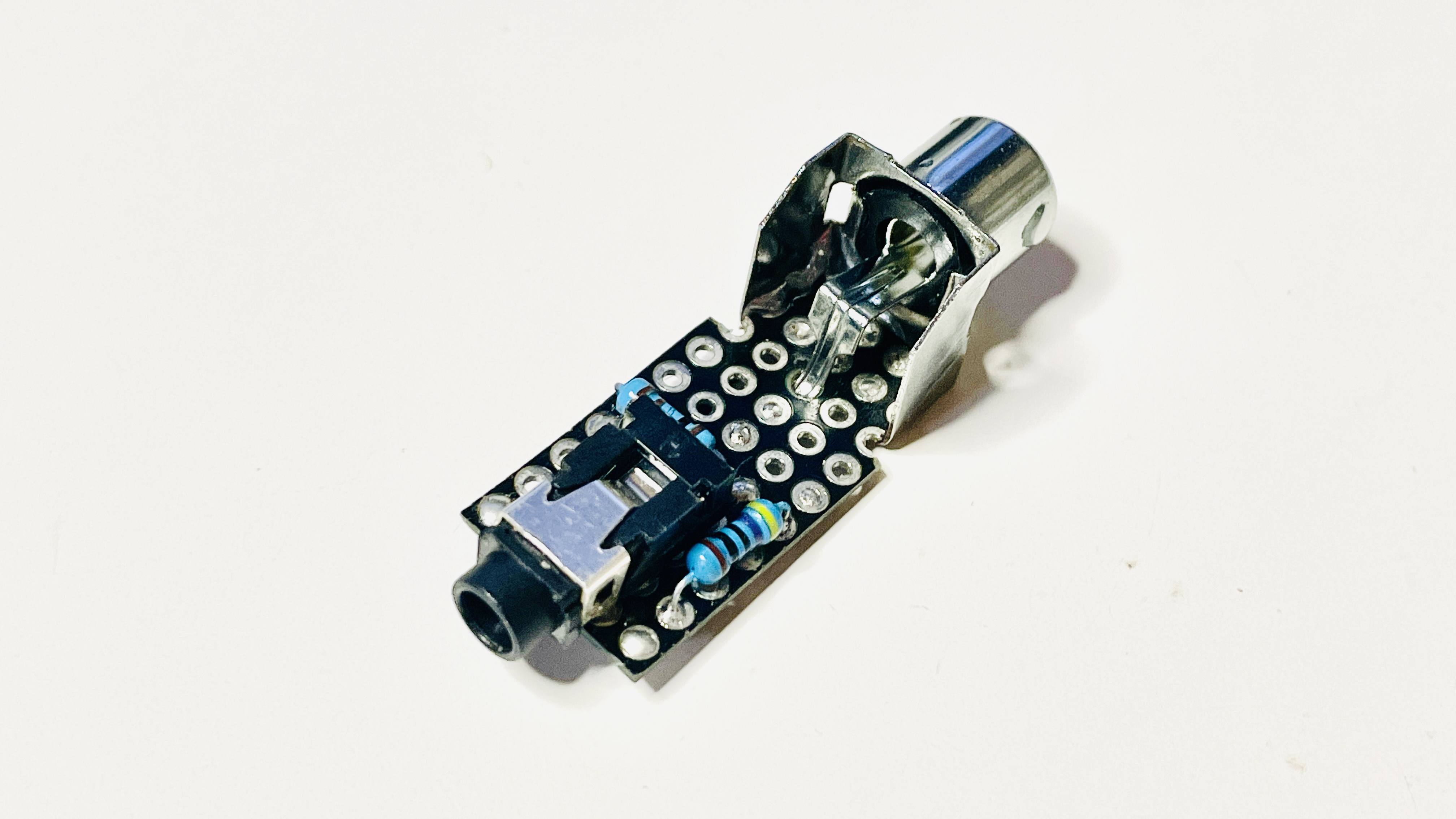

変換回路全体は小さなユニバーサル基板上に収まり、アクティブ部品は一切使用していない。

このハードウェアは、本プロジェクトで採用している NTSC オーディオエンコード方式を直接実装したものである。

• 左チャンネルが映像（輝度）信号を出力
• 右チャンネルが同期信号を出力
• 両チャンネルを抵抗で合成し、標準的な NTSC コンポジット映像信号を生成

当初のブレッドボード試作機と比較して、最終版はより堅牢でコンパクトな構成となり、長期運用にも適している。

まとめ

この回路は本プロジェクトにおける NTSC 出力の最終リファレンスハードウェアである。

Spresense の Hi-Res AudioPlayer を用いた再生だけでなく、本プロジェクトで生成される 192 kHz および 384 kHz のすべての NTSC RAW データに共通して使用でき、再生プラットフォームに依存せずコンポジット映像信号へ変換することができる。

詳細は ☞ hackaday.io
