デモ動画

部品

使用するハードウェアを次に示します。

使用するソフトウェアを次に示します。

設計図

「高齢者の見守り」は、一人身の高齢者や、遠く離れて生活している高齢者の親の生活状況を監視し、その結果を液晶に表示し、LINEを使って（この機能については未実装）介護者や家族のパソコンや携帯に通知する、見守り機能を持ちます。

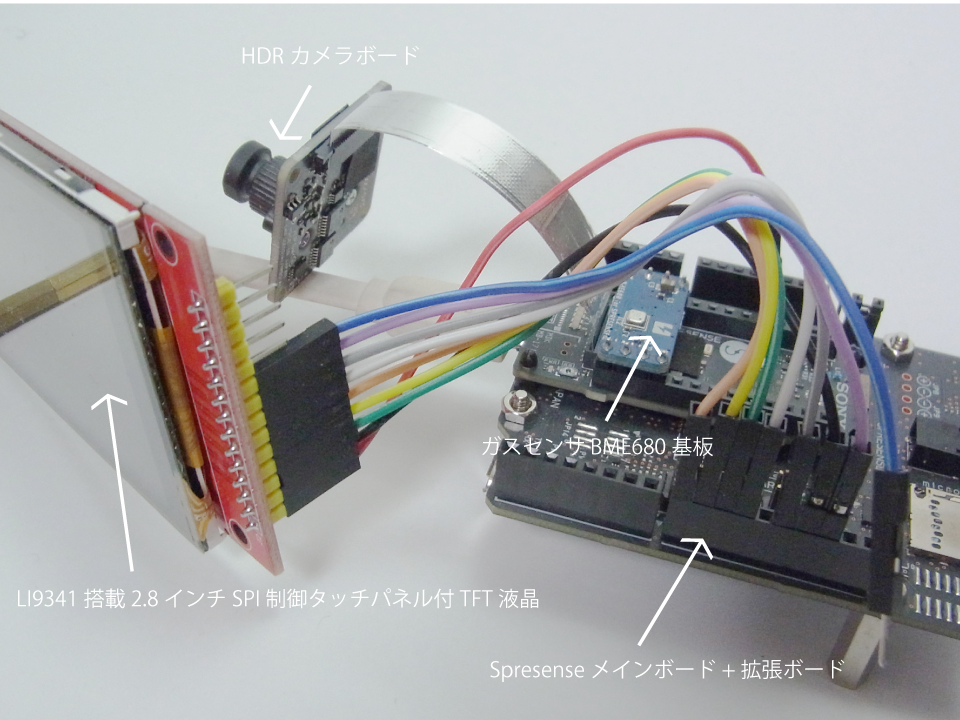

「高齢者の見守り」は、次に示すハードウェアにより構成されます。

「高齢者の見守り」は、次のようにして開発しました。

• Spresenseメインボード上で動作するプログラムはArduino IDEを使って開発します。
• 定期的に HDRカメラボードからの画像データや、ガスセンサ BME680基板 からの温度・湿度データを取得して液晶モジュールに表示します。

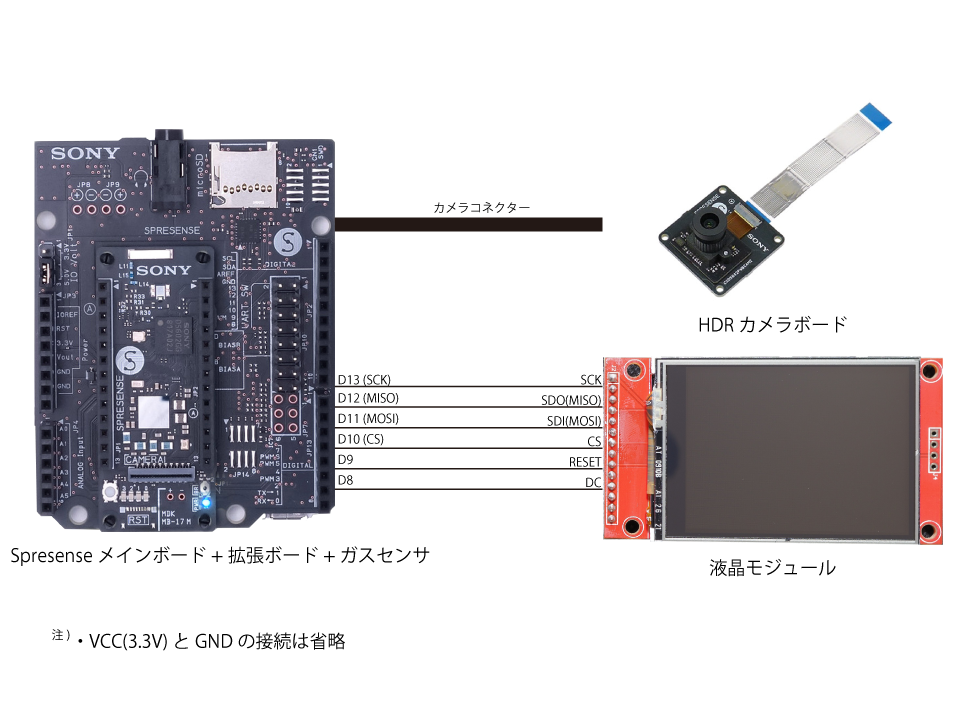

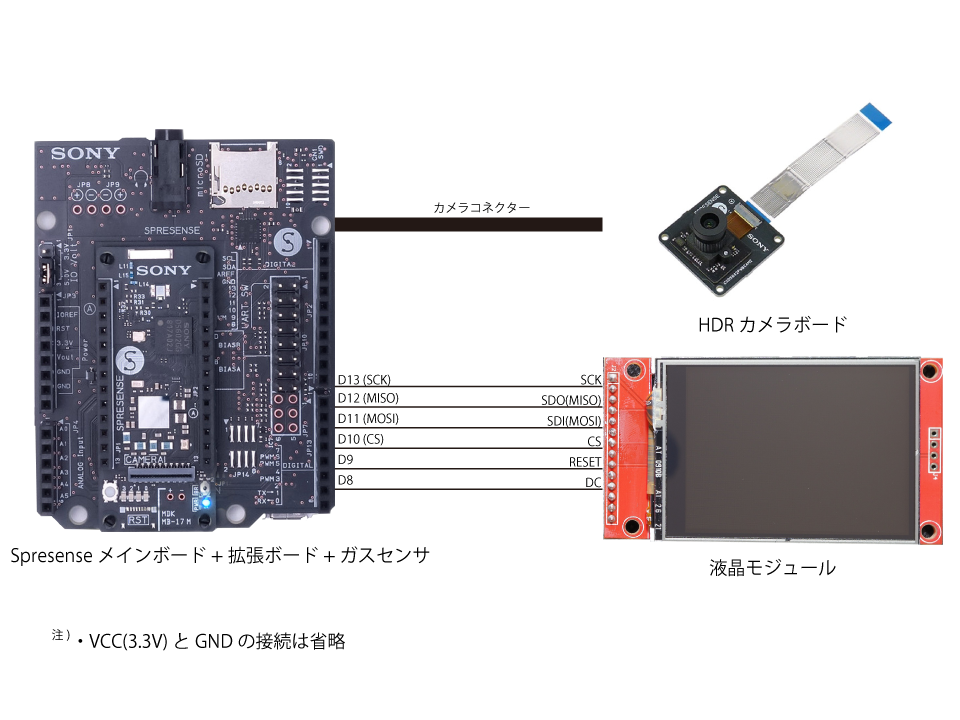

接続図

Spresenseメインボードに ガスセンサ BME680基板をAddonし、カメラコネクタによりHDRカメラボード を接続し、Spresenseメインボードと接続したSpresense拡張ボードに、SPIインタフェースを持つ液晶モジュールを次のように接続します。なお、ガスセンサ BME680基板は、I2Cインタフェースにより温度・湿度データを取得します。

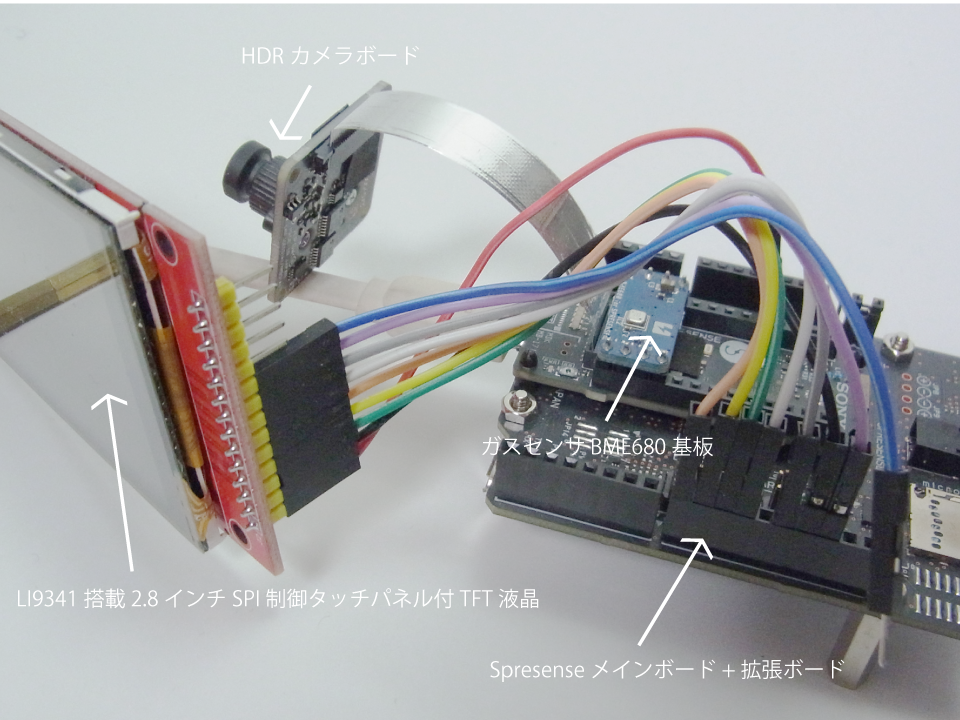

ハードウェア

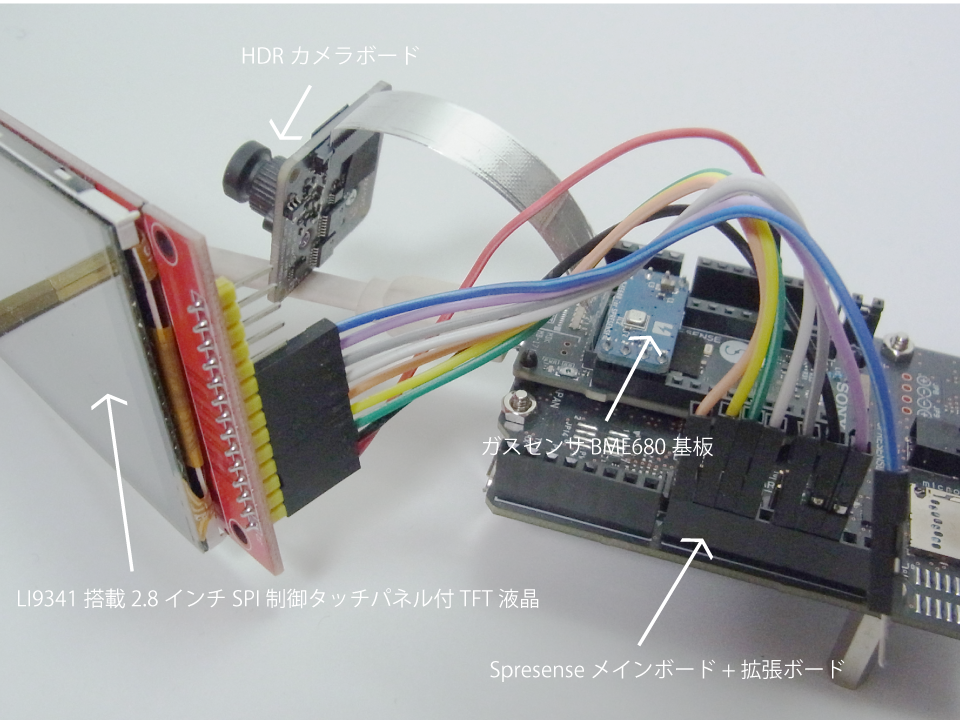

液晶モジュールは、背面からSpresense拡張ボードにSPIインタフェースにより接続します。Spresenseメインボードに接続されたHDRカメラボードからの画像データと、ガスセンサ BME680基板からの温度・湿度データは、定期的に取得して液晶モジュールに表示します。

ソースコード

プログラム「高齢者の見守り」のSpresenseメインボード上で動作するコード「 SpresenseCamera.ino」は、Arduino IDEを使用して開発します。

コード「 SpresenseCamera.ino」は、4秒ごとにHDRカメラボードからのカメラ画像を、ビットマップに変換して液晶モジュールに表示します。同時にガスセンサ BME680基板から取得した温度、気圧、湿度、CO2の値を液晶モジュールの画面に重ねて表示します。

SpresenseCamera.ino
#include "SPI.h"
#include "Adafruit_ILI9341.h"
#include <Camera.h>
#include "Adafruit_BME680.h"

#define SEALEVELPRESSURE_HPA (1013.25)

Adafruit_BME680 bme(&Wire);  // I2C

#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8
Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

/****************************************************************************
 * Print error message
 ****************************************************************************/
void printError(enum CamErr err) {
  Serial.print("Error: ");
  switch (err) {
    case CAM_ERR_NO_DEVICE: Serial.println("No Device"); break;
    case CAM_ERR_ILLEGAL_DEVERR: Serial.println("Illegal device error"); break;
    case CAM_ERR_ALREADY_INITIALIZED: Serial.println("Already initialized"); break;
    case CAM_ERR_NOT_INITIALIZED: Serial.println("Not initialized"); break;
    case CAM_ERR_NOT_STILL_INITIALIZED: Serial.println("Still picture not initialized"); break;
    case CAM_ERR_CANT_CREATE_THREAD: Serial.println("Failed to create thread"); break;
    case CAM_ERR_INVALID_PARAM: Serial.println("Invalid parameter"); break;
    case CAM_ERR_NO_MEMORY: Serial.println("No memory"); break;
    case CAM_ERR_USR_INUSED: Serial.println("Buffer already in use"); break;
    case CAM_ERR_NOT_PERMITTED: Serial.println("Operation not permitted"); break;
    default:
      break;
  }
}


void CamCB(CamImage img) {
  /* Check the img instance is available or not. */
  if (img.isAvailable()) {

    if (!bme.performReading()) {
      Serial.println("Failed to perform reading :(");
      return;
    }

    /* If you want RGB565 data, convert image data format to RGB565 */
    img.convertPixFormat(CAM_IMAGE_PIX_FMT_RGB565);

    /* You can use image data directly by using getImgSize() and getImgBuff().
       * for displaying image to a display, etc. */
    tft.fillRect(0, 0, 100, 240, ILI9341_WHITE);
    tft.drawRGBBitmap(100, 0, (uint16_t *)img.getImgBuff(), 320, 240);

    tft.setTextSize(2);
    tft.setCursor(0, 0);
    tft.setTextColor(ILI9341_BLACK);

    tft.println();

    tft.println("TEMP(*C):");
    tft.println(bme.temperature);
    tft.println();

    tft.println("PRES(hPa):");
    tft.println(bme.pressure / 100.0);
    tft.println();

    tft.println("HUM(%):");
    tft.println(bme.humidity);
    tft.println();

    tft.println("GAS(KOhm):");
    tft.println(bme.gas_resistance / 1000.0);
    tft.println();

    delay(4000);

  } else {
    Serial.println("Failed to get video stream image");
  }
}

void setup() {
  CamErr err;

  Serial.begin(115200);
  Serial.println("ILI9341 text start!");

  tft.begin();
  tft.setRotation(1);

  if (!bme.begin()) {
    Serial.println("Could not find a valid BME680 sensor, check wiring!");
    while (1)
      ;
  }

  // Set up oversampling and filter initialization
  bme.setTemperatureOversampling(BME680_OS_8X);
  bme.setHumidityOversampling(BME680_OS_2X);
  bme.setPressureOversampling(BME680_OS_4X);
  bme.setIIRFilterSize(BME680_FILTER_SIZE_3);
  bme.setGasHeater(320, 150);  // 320*C for 150 ms

  Serial.println("Prepare camera");
  err = theCamera.begin();
  if (err != CAM_ERR_SUCCESS) {
    printError(err);
  }

  /* Start video stream. */
  Serial.println("Start streaming");
  err = theCamera.startStreaming(true, CamCB);
  if (err != CAM_ERR_SUCCESS) {
    printError(err);
  }
}

void loop(void) {
}

感想と展望

今回は、LTE拡張ボードを使用したLINEによる通信機能が実装できませんでした。時間を取り、SIMカードを入手して取得したカメラ画像や温度等の環境情報を、携帯に転送してみたいと考えています。
