写真1枚に環境情報も入れた 家庭菜園タイムラプスシステムの製作(2/3)

カメラ部の概要

カメラ部では、小型で強力なカメラ付きマイコン「XIAO ESP32S3 Sense」を使用します。
これに温湿度センサー（DHT11）と明るさ測定用のCDSセルを組み合わせ、撮影と同時に周囲の環境データを取得します。

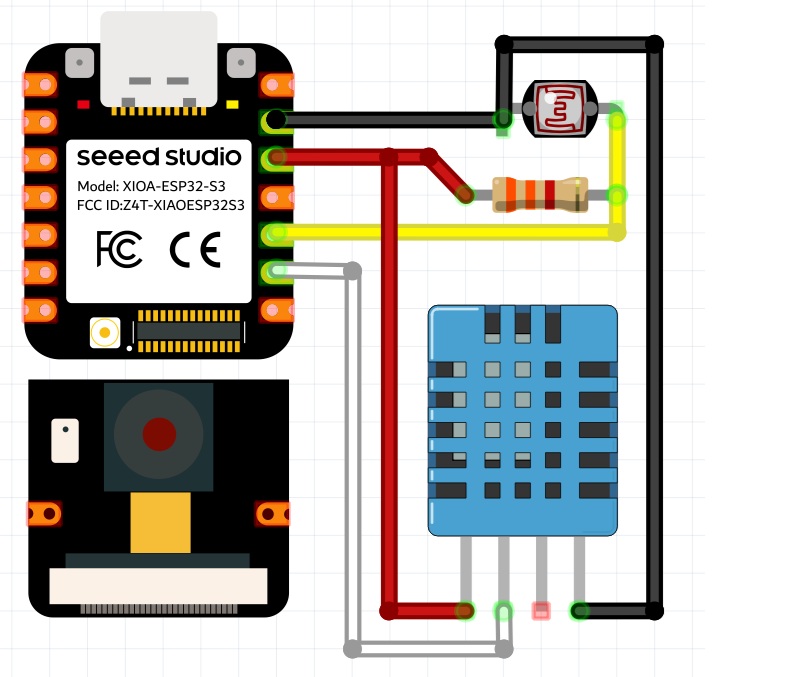

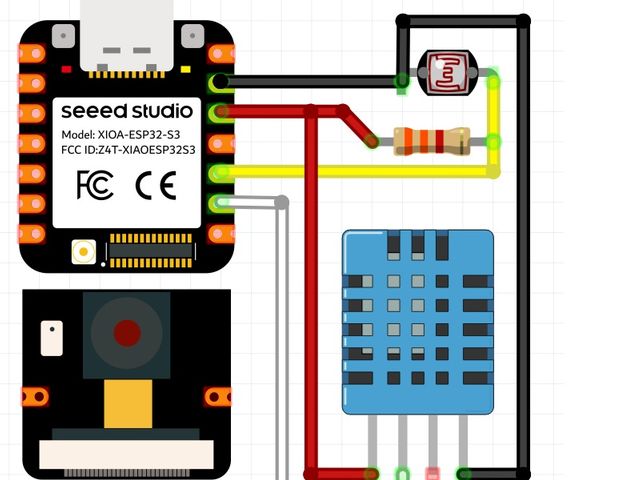

回路図・接続方法

【ピン接続の参考】

• DHT11： D8番ピンに接続
• CDSセル： D9番ピン（アナログ入力）に接続

---

開発環境（Arduino IDE）の設定

最新版のArduino IDEを使用しています。事前に以下のボードマネージャーとライブラリをインストールし、設定を行ってください。

• ボードマネージャー
  • esp32（最新版を使用し、ボードは "XIAO_ESP32S3" を選択）
• 追加ライブラリ
  • DHT sensor library (by Adafruit) Ver1.4.7
  • FTPClient_Generic（by Leonardo Bispo...）Ver1.6.0
• メニュー設定（重要）
  • PSRAM: "OPI PSRAM" に必ず設定してください（大容量データを扱うため必須です）。

---

プログラムの処理フロー

カメラ部は、起動後に以下のステップ（1〜8）を一定のインターバルで繰り返します。

1. 初期化とネットワーク接続
   各センサーやカメラ、PSRAMを初期化。M5Stack（親機）のアクセスポイントに接続し、IPアドレス（192.168.4.2）を取得します。
2. 環境データの測定
   DHT11から「温度」「湿度」を、CDSセルから「明るさ（ADC変換値）」を取得します。
3. 表示用画像の撮影
   M5Stackの画面表示に適したサイズで撮影し、一時的にPSRAMへ保存します。
4. 保存用（最大画質）画像の撮影とデータ埋め込み
   最大解像度で撮影後、JPEGの先頭（COMマーカー）にステップ2で測定した環境データをアスキーテキストとして埋め込み、PSRAMに保存します。
5. 音声データの録音
   内蔵マイクなどから2秒間の音声データを取得し、PSRAMに保存します。
6. M5StackへのFTP送信
   保存したデータを、M5Stack上のFTPサーバーへ以下のファイル名で送信します。
   • 表示用画像： img.jpg
   • 保存用画像： img2.jpg
   • 音声データ： sound.wav
7. メモリの解放
   送信が完了したら、次の撮影に向けてPSRAM上のデータ（バッファ）をすべて消去します。
8. インターバル待機
   指定した時間（テスト時は3分間）待機し、ステップ2へ戻ります。

---

プログラムコード

ESP32S3Sense-001.ino
/*
   Seeed Studio XIAO ESP32S3 Sense
   OV2640 Camera + FTP Upload + Sensors
   Arduino IDE Compatible
   Features:
   - WiFi自動再接続
   - FTP (PASVモード)
   - LittleFS (PSRAM優先バッファ + フラッシュファイルシステム)
   - SDカード不使用
   - 撮影データを一旦PSRAM/LittleFSに保存 → 時間差付きFTP送信
   - DHT11 + CDS + I2Sマイク対応
   - JPEGにCOMマーカーでセンサ情報埋め込み
*/
#include <WiFi.h>
#include "esp_camera.h"
#include <FTPClient_Generic.h>
#include "ESP_I2S.h"
#include <DHT.h>
#include <FS.h>
#include <LittleFS.h>        // LittleFSを使用

// ====================== ピン・定数定義 ======================
#define DHTPIN D8
#define DHTTYPE DHT11
#define ANALOG_CDS D9

// WiFi設定
const char* ssid = "M5Stack_FTP";
const char* password = "12345678";

// FTP設定
char* ftp_server = "192.168.4.1";
int ftp_port = 21;
char* ftp_user = "M5";
char* ftp_pass = "M5pass";

// =========================================================
// FTP Client
FTPClient_Generic ftp(ftp_server, ftp_user, ftp_pass, 30000);

// ボードID
#define BOARD_ID 88

// マーカー用
#define MAX_MARKER_LEN 64
char MARKER_TEXT[MAX_MARKER_LEN];

// ====================== カメラピン定義 ======================
#define PWDN_GPIO_NUM -1
#define RESET_GPIO_NUM -1
#define XCLK_GPIO_NUM 10
#define SIOD_GPIO_NUM 40
#define SIOC_GPIO_NUM 39
#define Y9_GPIO_NUM 48
#define Y8_GPIO_NUM 11
#define Y7_GPIO_NUM 12
#define Y6_GPIO_NUM 14
#define Y5_GPIO_NUM 16
#define Y4_GPIO_NUM 18
#define Y3_GPIO_NUM 17
#define Y2_GPIO_NUM 15
#define VSYNC_GPIO_NUM 38
#define HREF_GPIO_NUM 47
#define PCLK_GPIO_NUM 13

// ====================== グローバル変数 ======================
camera_config_t config;
I2SClass i2s;
DHT dht(DHTPIN, DHTTYPE);

// ファイルパス（LittleFS内）
const char* FILE_IMG   = "/img.jpg";
const char* FILE_IMG2  = "/img2.jpg";
const char* FILE_SOUND = "/sound.wav";

// ====================== 関数プロトタイプ ======================
bool connectWiFi();
bool initCamera(framesize_t size);
bool setResolution(framesize_t size);
bool uploadFTP(const char* remotePath, const char* localPath);
bool saveToLittleFS(const char* path, uint8_t* data, size_t len);
uint8_t* insertCOMMarker(uint8_t* original, size_t orig_len, const char* text, size_t* new_len);

// ====================== WiFi接続 ======================
bool connectWiFi() {
  if (WiFi.status() == WL_CONNECTED) return true;
  Serial.println("====================================");
  Serial.println("Connecting to WiFi: " + String(ssid));

  WiFi.disconnect(true);
  WiFi.mode(WIFI_STA);
  WiFi.setSleep(false);
  WiFi.setTxPower(WIFI_POWER_11dBm);
  WiFi.begin(ssid, password, 6);
  int retry = 0;
  while (WiFi.status() != WL_CONNECTED && retry < 60) {
    delay(500);
    Serial.print(".");
    retry++;
  }
  if (WiFi.status() == WL_CONNECTED) {
    Serial.println("\nWiFi connected!");
    Serial.print("IP: "); Serial.println(WiFi.localIP());
    return true;
  } else {
    Serial.println("\nWiFi connection FAILED");
    return false;
  }
}

// ====================== カメラ初期化 ======================
bool initCamera(framesize_t size) {
  Serial.println("====================================");
  Serial.print("Initializing camera: ");
  Serial.println(size);
  esp_camera_deinit();
  delay(500);

  config.ledc_channel = LEDC_CHANNEL_0;
  config.ledc_timer = LEDC_TIMER_0;
  config.pin_d0 = Y2_GPIO_NUM;
  config.pin_d1 = Y3_GPIO_NUM;
  config.pin_d2 = Y4_GPIO_NUM;
  config.pin_d3 = Y5_GPIO_NUM;
  config.pin_d4 = Y6_GPIO_NUM;
  config.pin_d5 = Y7_GPIO_NUM;
  config.pin_d6 = Y8_GPIO_NUM;
  config.pin_d7 = Y9_GPIO_NUM;
  config.pin_xclk = XCLK_GPIO_NUM;
  config.pin_pclk = PCLK_GPIO_NUM;
  config.pin_vsync = VSYNC_GPIO_NUM;
  config.pin_href = HREF_GPIO_NUM;
  config.pin_sccb_sda = SIOD_GPIO_NUM;
  config.pin_sccb_scl = SIOC_GPIO_NUM;
  config.pin_pwdn = PWDN_GPIO_NUM;
  config.pin_reset = RESET_GPIO_NUM;
  config.xclk_freq_hz = 20000000;
  config.pixel_format = PIXFORMAT_JPEG;
  config.frame_size = size;
  config.jpeg_quality = (size >= FRAMESIZE_UXGA) ? 15 : 12;
  config.fb_count = (size >= FRAMESIZE_UXGA) ? 1 : 2;
  config.fb_location = CAMERA_FB_IN_PSRAM;   // PSRAM優先
  config.grab_mode = CAMERA_GRAB_LATEST;

  esp_err_t err = esp_camera_init(&config);
  if (err != ESP_OK) {
    Serial.print("Camera init failed: 0x");
    Serial.println(err, HEX);
    return false;
  }
  delay(800);
  Serial.println("Camera initialized successfully.");
  return true;
}

bool setResolution(framesize_t size) {
  sensor_t* s = esp_camera_sensor_get();
  if (!s) return false;
  s->set_framesize(s, size);
  delay(500);
  return true;
}

// ====================== LittleFS保存 ======================
bool saveToLittleFS(const char* path, uint8_t* data, size_t len) {
  if (!data || len == 0) return false;

  File file = LittleFS.open(path, "w", true);
  if (!file) {
    Serial.println("Failed to open file for writing");
    return false;
  }
  size_t written = file.write(data, len);
  file.close();

  Serial.printf("Saved %s : %d / %d bytes\n", path, written, len);
  return written == len;
}

// ====================== FTPアップロード (ファイルから) ======================
bool uploadFTP(const char* remotePath, const char* localPath) {
  Serial.println("====================================");
  Serial.print("Uploading: "); Serial.print(localPath);
  Serial.print(" → "); Serial.println(remotePath);

  File file = LittleFS.open(localPath, "r");
  if (!file) {
    Serial.println("Failed to open local file");
    return false;
  }

  size_t fileSize = file.size();
  if (fileSize == 0) {
    file.close();
    return false;
  }

  for (int attempt = 1; attempt <= 3; attempt++) {
    uint32_t start = millis();
    ftp.OpenConnection();
    delay(1500);
    ftp.InitFile(COMMAND_XFER_TYPE_BINARY);
    delay(800);
    ftp.NewFile(remotePath);
    delay(800);

    uint8_t buffer[1024];
    size_t totalSent = 0;
    while (file.available() && totalSent < fileSize) {
      size_t toRead = min((size_t)1024, fileSize - totalSent);
      size_t read = file.read(buffer, toRead);
      if (read == 0) break;
      ftp.WriteData(buffer, read);
      totalSent += read;
    }

    ftp.CloseFile();
    delay(800);
    ftp.CloseConnection();
    file.close();

    Serial.print("Transfer Time: ");
    Serial.print(millis() - start);
    Serial.println(" ms");
    Serial.println("FTP Upload SUCCESS");
    return true;
  }
  Serial.println("FTP Upload FAILED");
  file.close();
  return false;
}

// ====================== JPEGにセンサ情報を埋め込む ======================
uint8_t* insertCOMMarker(uint8_t* original, size_t orig_len, const char* text, size_t* new_len) {
  if (!original || orig_len < 4) return nullptr;
  if (original[0] != 0xFF || original[1] != 0xD8) return nullptr;

  size_t text_len = strlen(text);
  size_t marker_len = 2 + text_len;
  *new_len = orig_len + marker_len + 2;

  uint8_t* new_buf = (uint8_t*)ps_malloc(*new_len);  // PSRAM使用
  if (!new_buf) return nullptr;

  size_t pos = 0;
  new_buf[pos++] = 0xFF; new_buf[pos++] = 0xD8;  // SOI
  new_buf[pos++] = 0xFF; new_buf[pos++] = 0xFE;  // COM

  uint16_t length = text_len + 2;
  new_buf[pos++] = (length >> 8) & 0xFF;
  new_buf[pos++] = length & 0xFF;

  memcpy(&new_buf[pos], text, text_len);
  pos += text_len;

  memcpy(&new_buf[pos], original + 2, orig_len - 2);
  Serial.printf("COM Marker inserted: %d bytes\n", marker_len);
  return new_buf;
}

// ====================== 撮影＆LittleFS保存 ======================
bool captureAndSave(framesize_t size, const char* localPath, bool withMarker = true) {
  Serial.println("====================================");
  if (!initCamera(size)) return false;
  if (WiFi.status() != WL_CONNECTED) connectWiFi();
  delay(1000);

  camera_fb_t* fb = esp_camera_fb_get();
  if (!fb) {
    Serial.println("Camera capture failed");
    return false;
  }

  bool result = false;
  if (withMarker) {
    size_t new_len = 0;
    uint8_t* marked_buf = insertCOMMarker(fb->buf, fb->len, MARKER_TEXT, &new_len);
    if (marked_buf) {
      result = saveToLittleFS(localPath, marked_buf, new_len);
      free(marked_buf);
    } else {
      result = saveToLittleFS(localPath, fb->buf, fb->len);
    }
  } else {
    result = saveToLittleFS(localPath, fb->buf, fb->len);
  }

  esp_camera_fb_return(fb);
  delay(500);
  return result;
}

// ====================== マイク録音＆保存 ======================
bool saveMICToLittleFS(const char* localPath) {
  Serial.println("Initializing I2S Microphone...");
  i2s.setPinsPdmRx(42, 41);
  if (!i2s.begin(I2S_MODE_PDM_RX, 16000, I2S_DATA_BIT_WIDTH_16BIT, I2S_SLOT_MODE_MONO)) {
    Serial.println("I2S initialization failed!");
    return false;
  }

  size_t wav_size = 0;
  uint8_t* wav_buffer = i2s.recordWAV(2, &wav_size);  // 2秒録音（必要に応じて調整）

  bool result = saveToLittleFS(localPath, wav_buffer, wav_size);
  free(wav_buffer);
  delay(500);
  return result;
}

// ====================== Setup ======================
void setup() {
  Serial.begin(9600);
  delay(2000);

  dht.begin();
  Serial.println(F("DHT11 initialized"));

  // LittleFS初期化（PSRAMが使える環境では大きな領域確保可能）
  if (!LittleFS.begin(true)) {  // true = format if failed
    Serial.println("LittleFS Mount Failed");
    while (1) delay(1000);
  }
  Serial.println("LittleFS mounted successfully.");

  Serial.println("====================================");
  Serial.println("XIAO ESP32S3 Sense - Delayed FTP Upload");
  Serial.println("====================================");

  Serial.print("Free Heap: "); Serial.println(ESP.getFreeHeap());
  Serial.print("Free PSRAM: "); Serial.println(ESP.getFreePsram());

  connectWiFi();
  Serial.println("Setup completed.");
}

// ====================== Loop ======================
void loop() {
  // ---------- センサ読み取り ----------
  float temp = dht.readTemperature();
  float humi = dht.readHumidity();
  if (isnan(temp)) temp = -99.9;
  if (isnan(humi)) humi = -99.9;
  int cdsValue = analogRead(ANALOG_CDS);

  snprintf(MARKER_TEXT, MAX_MARKER_LEN, "%d,%.1f,%.1f,0,0,0,0,0,%d",
           BOARD_ID, temp, humi, cdsValue);
  Serial.printf("→ Marker: %s\n", MARKER_TEXT);

  // ---------- データ作成（すべてPSRAM/LittleFSに保存） ----------
  Serial.println("\n######## CAPTURING ALL DATA ########");

  // 音声
  saveMICToLittleFS(FILE_SOUND);

  // 小さい画像 (img2.jpg)
  captureAndSave(FRAMESIZE_QVGA, FILE_IMG2, false);

  // 高解像度画像 (img.jpg) - マーカー付き
  captureAndSave(FRAMESIZE_UXGA, FILE_IMG, true);

  Serial.println("All data saved to LittleFS.");

  // ---------- 送信スケジュール ----------
  delay(10000);  // 10秒後

  Serial.println("\n######## SENDING img.jpg ########");
  uploadFTP("/img.jpg", FILE_IMG);
  delay(15000);  // 送信終了から15秒後

  Serial.println("\n######## SENDING sound.wav ########");
  uploadFTP("/sound.wav", FILE_SOUND);
  delay(15000);  // 送信終了から15秒後

  Serial.println("\n######## SENDING img2.jpg ########");
  uploadFTP("/img2.jpg", FILE_IMG2);

  Serial.println("\nCycle complete. Waiting ~3 minutes...");
  for (int i = 0; i < 170; i++) {  // 合計約3分
    delay(1000);
    if (WiFi.status() != WL_CONNECTED) connectWiFi();
  }
}

※テスト運用のため、現在は3分毎に撮影・送信を行う設定にしています。

---

製作・運用の注意点（Tips）

1. カメラの「緑被り」対策
   ESP32系のカメラは、起動直後や1枚目の撮影時に画像全体が緑色っぽく変色する（緑被り）現象が起きやすいです。
   本システムでは、ホワイトバランス等を安定させるため、フレームバッファを一度破棄（空撮り）してから、実際に使用する本番の画像を撮影する仕様にしています。

2. 撮影インターバルの調整
   最初は動作確認のために「3分毎」などの短いインターバルでテストすることをおすすめします。無事にM5Stack側へデータが届くことを確認できたら、家庭菜園の成長スピードに合わせて（1時間毎など）インターバルを長くしていくと安心です。
