KUMAN Kits 44個キットをArduinoで試す
KUMAN Kits 44個キットは、ArduinoやRasbberyPIで使えるセンサーキットが寄せ集められています。(私は、とってもリーズナブルと感じていますが、皆様方に安物買いの銭失いになっていないか、確認して頂きたい。)
だいぶ前に購入したままでしたが、STAY HOMEのGW中に、実験してみました。
目的:いろいろなセンサーを、実際に動作させ、今後の電子工作のアイディア材料に活かす。
(今回の記事では、技術的な記載はありません。使えるかどうかの確認がメインです。)
条件:付録CDに、Arduino用ソースコードが付いているので、出来るだけ活用する。
注意:付録CDには、端子の説明が書かれていないモノがあり、間違っている可能性があります。この記録で、正常に動いている場合は、間違っていないと思います。
部品番号は、付録CDに格納されている「K5-part list.xls」に記載されている順番で記載します。

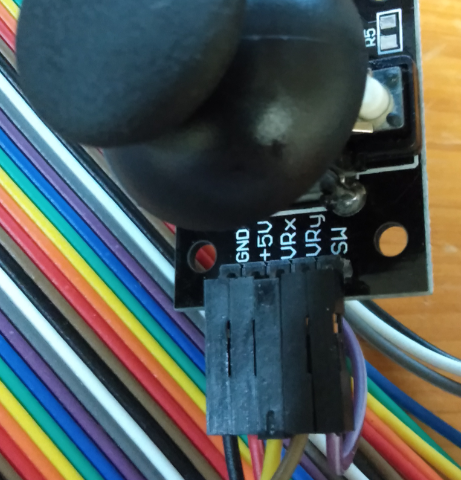

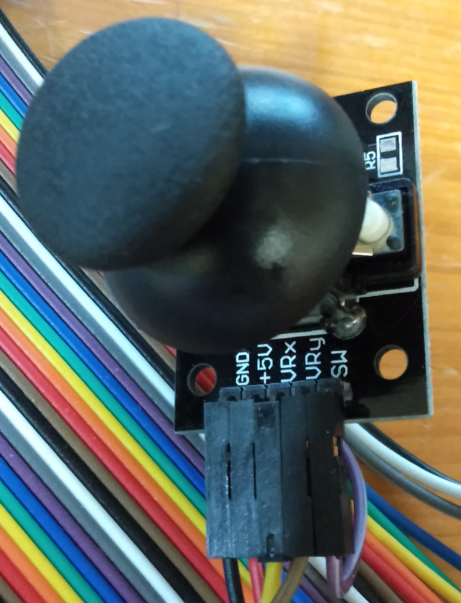

部品番号:1 「PS2 game Joystick module」
ソースコードのフォルダ名:23 PS2 game joystick
sketch変更:不要
動作確認結果:シリアルモニタでx、yを確認。アナログ入力なので、積分が必要。Zの押下が認識しない。

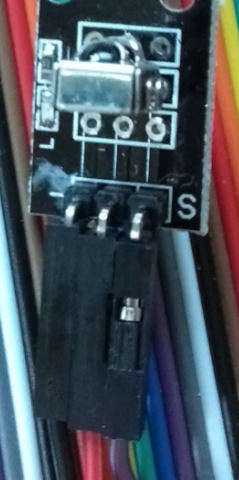

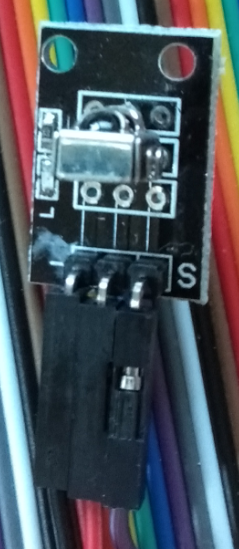

部品番号:2 「Infrared sensor receiving module」
ソースコードのフォルダ名:22-Infrared Receiver Module
sketch変更:不要(Tab調整した&LEDの外付けが面倒なので、ON BordのLED P13を利用。)
動作確認結果:ボードLEDで確認。リモコン押下ごとに、ボードLEDがトグルで点滅。

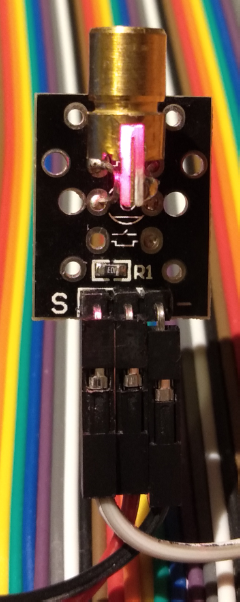

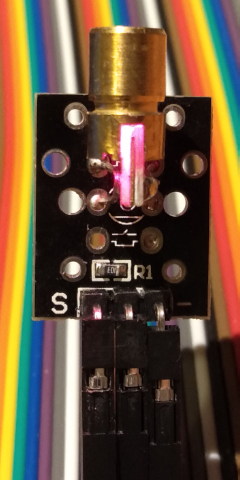

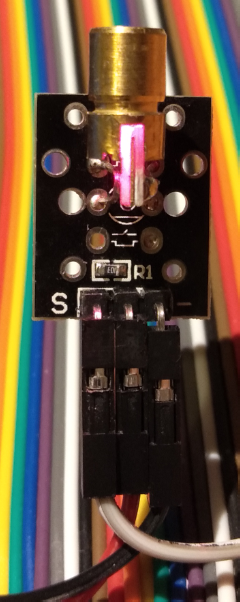

部品番号:3 「Laser sensor module」
ソースコードのフォルダ名:7 Laser transmitter module
sketch変更:必要(Tab調整した&LaserONしないので、LaserONのP10を追加。)
動作確認結果:ボードLEDで確認。シリアルモニタで、1でLaserON,0でLaserOff。直接、目に向けてはいけません。強そうなレーザーです。

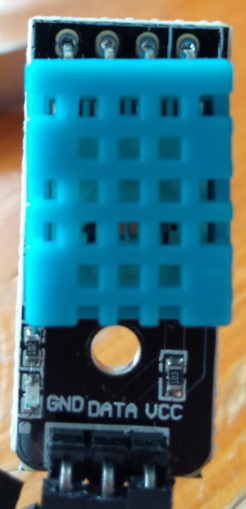

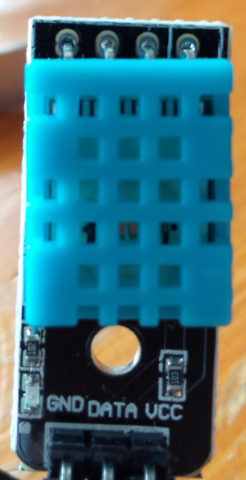

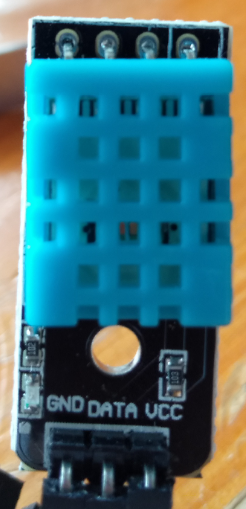

部品番号:4 「Temperature and humidity sensor module」
ソースコードのフォルダ名:15 DHT11 module
sketch変更:不要(Tab調整した)
動作確認結果:Arduino-IDEのシリアルモニタで温度を確認したが、一回目の測定のみ、良さそうだが、二回目以降はエラーとなる。
部品番号:5 「Infrared sensor module」
ソースコードのフォルダ名:15 DHT11 module
sketch変更:-
動作確認結果:部品は有るけど、説明や使い方が分からない。
<確認できませんでした。>

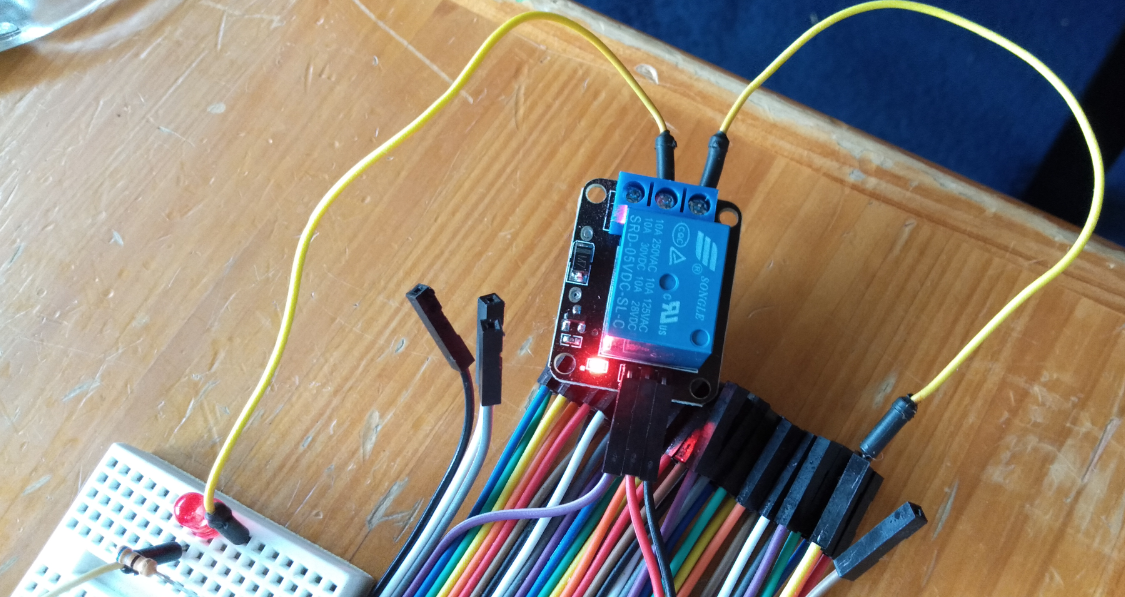

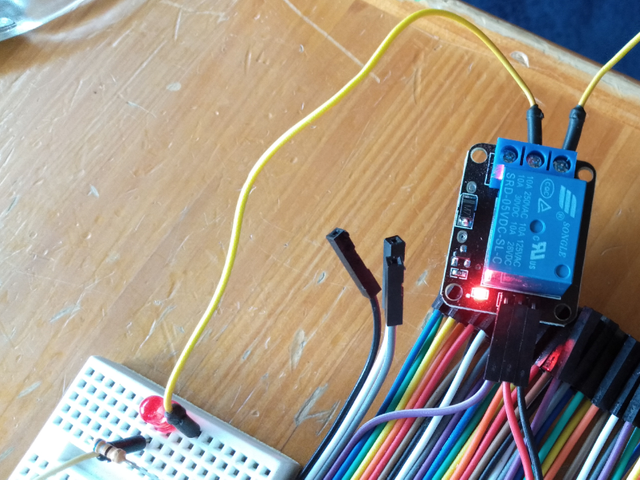

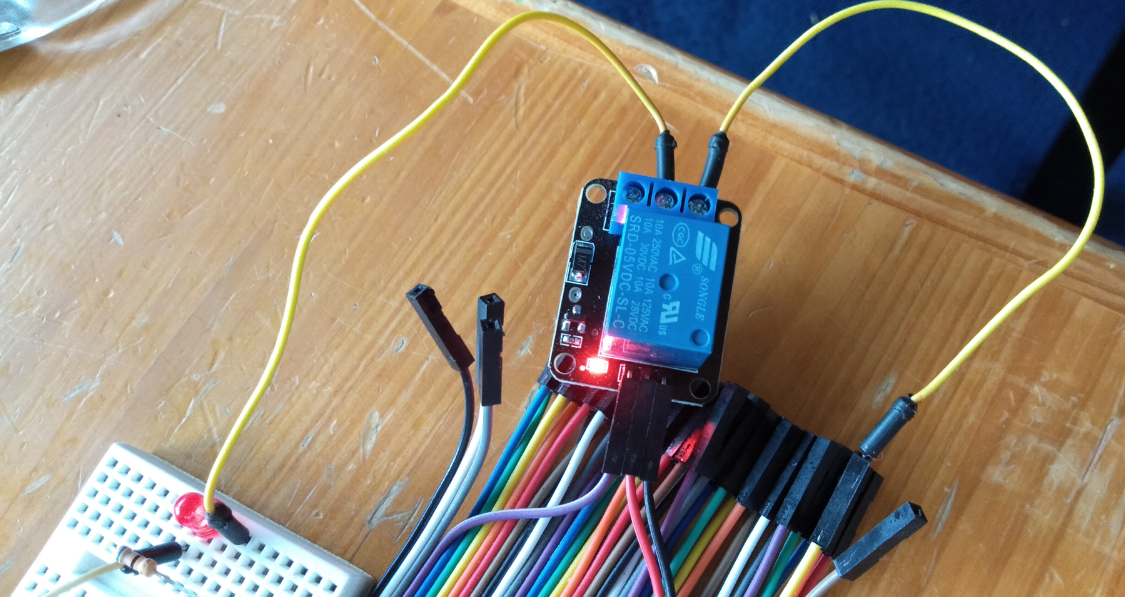

部品番号:6 「5v relay module」
ソースコードのフォルダ名:19-Relay Module
sketch変更:不要
動作確認結果:リレー経由の外部回路でLEDのON/OFF確認。Arduino-IDEのシリアルモニタで、1でON,0でOffを操作可能。

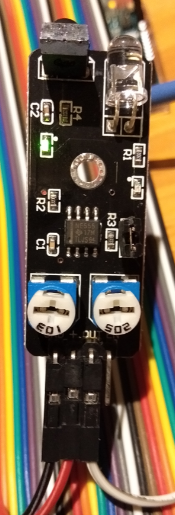

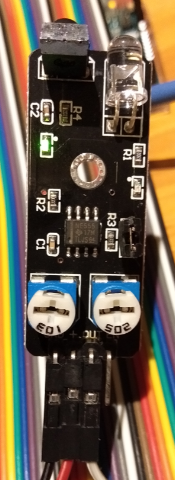

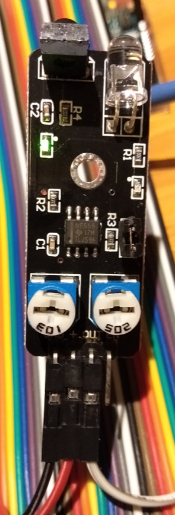

部品番号:7 「Obstacle avoidance sensor module」
ソースコードのフォルダ名:5 IR
sketch変更:不要(Tab調整した&LEDの外付けが面倒なので、ON BordのLED P13を利用。しかし、ボードにもLEDがついていた。)
動作確認結果:ボードLEDで確認しようとしたが、Off検出せず。→可変抵抗を調整して約20cmくらいで検出するようになった。
部品番号:8 「Finger detecting heartbeat module」
ソースコードのフォルダ名:39 heartbeat
sketch変更:-
動作確認結果:探したけど、部品が見つからない...
<確認できませんでした。>

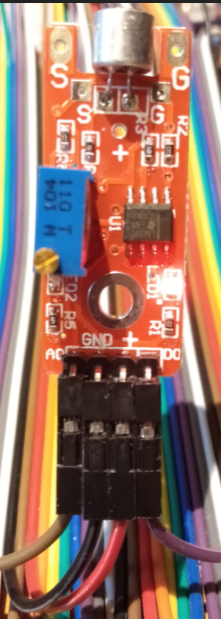

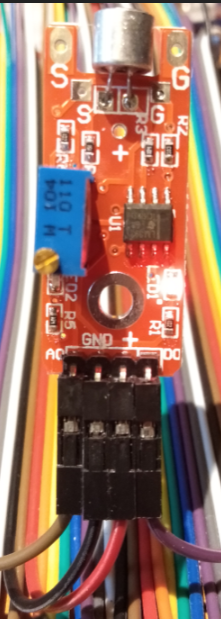

部品番号:9 「sound sensor module(Small)」
ソースコードのフォルダ名:38-Sound sensor moduel
sketch変更:必要(Delayを追加)
動作確認結果:Arduino-IDEのシリアルモニタで音の大きさ(通常582だが、声を出すと600超える)を確認。

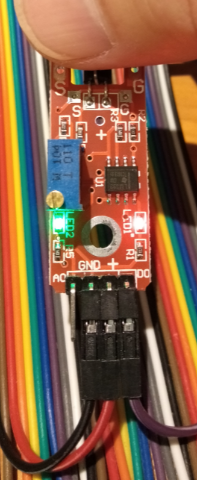

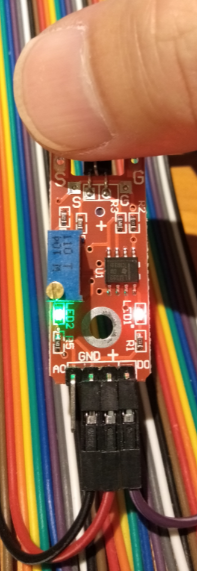

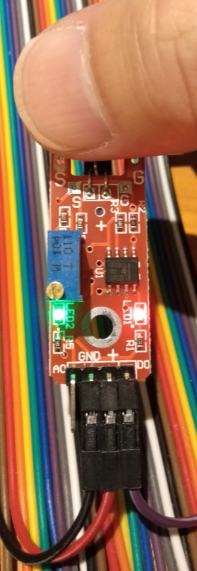

部品番号:10 「Metal touch sensor module」
ソースコードのフォルダ名:36-Touch sensor moduel
sketch変更:不要
動作確認結果:ArduinoボードLEDで確認。接触ごとに、ボードLEDが点滅。

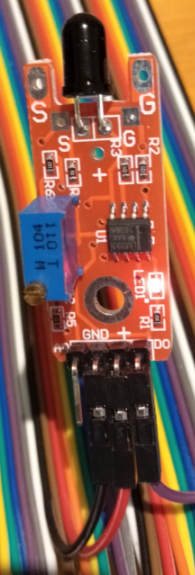

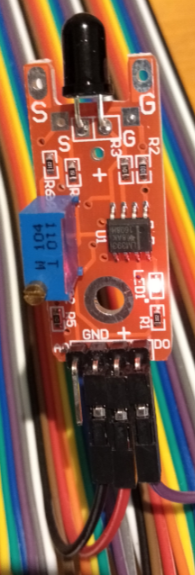

部品番号:11 「Flame sensor module」
ソースコードのフォルダ名:26 flame module
sketch変更:不要
動作確認結果:ArduinoボードLEDで確認。テレビ用リモコンのボタン押下ごとに、ボードLEDが点滅。

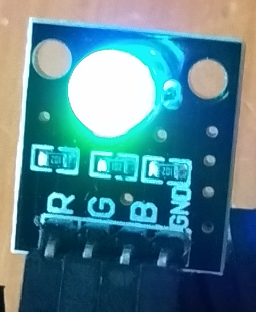

部品番号:12 「3 color LED module」
ソースコードのフォルダ名:16-RGB Module
sketch変更:不要(Tab調整した&シリアルモニタ出力は削除)
動作確認結果:RGB_LEDの表示を確認。

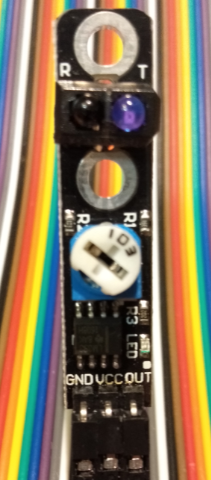

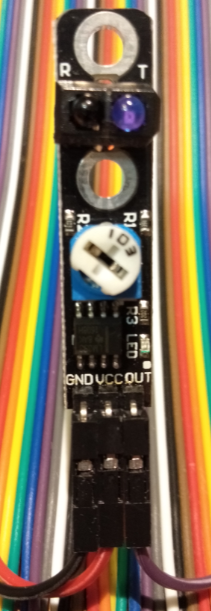

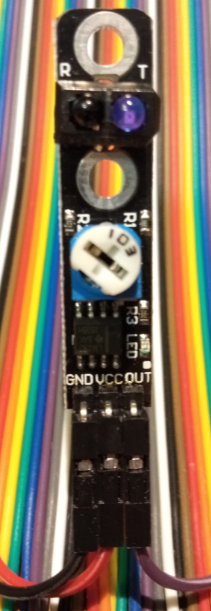

部品番号:13 「Line sensor module」
ソースコードのフォルダ名:33-TCRT5000 infraredoptical tracking sensor
sketch変更:不要(Tab調整した)
動作確認結果:ボードLEDで確認しようとしたが、Off検出せず。→可変抵抗を調整して約2cmくらいで検出するようになった(ライントレース用だから短距離?)。

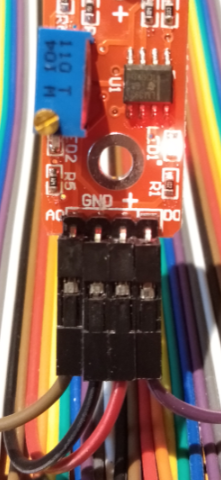

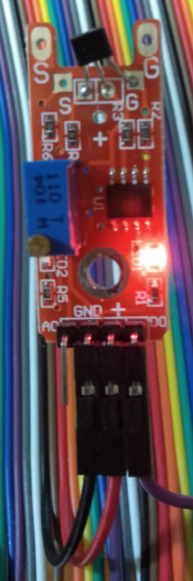

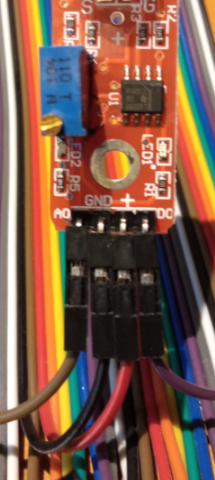

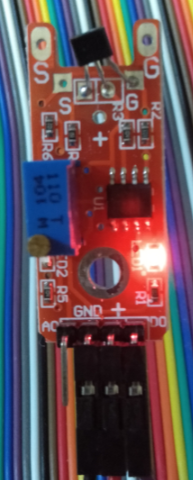

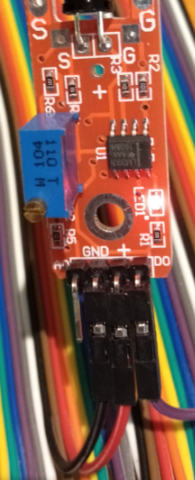

部品番号:14 「Linear magnetic hall sensor」
ソースコードのフォルダ名:35 Analog Hall
sketch変更:不要
動作確認結果:センサーに磁石を近づけて、Arduino-IDEのシリアルモニタで確認。通常530、磁石を近づけると600-700に代わる。

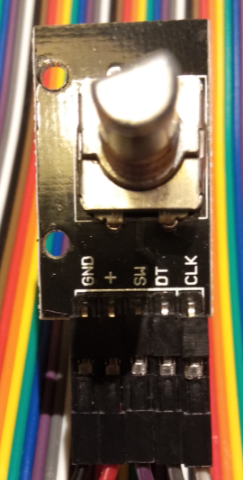

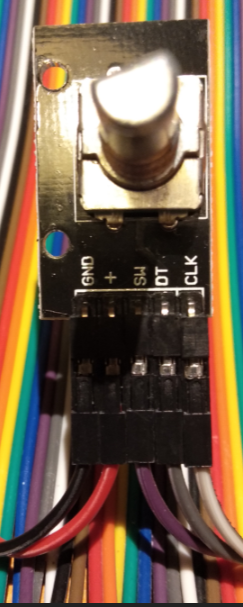

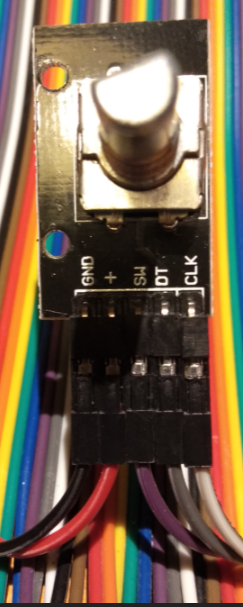

部品番号:15 「Rotary encoder module」
ソースコードのフォルダ名:40 Rotary Encoders
sketch変更:必要(アップ、ダウンが正しくカウント出来ない)
動作確認結果:Arduino-IDEのシリアルモニタでカウンタを確認したが、マイナスは加算されるが、プラスに戻らない。

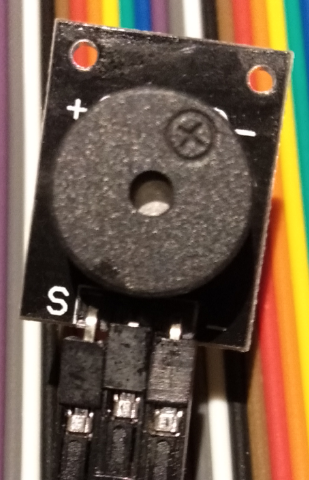

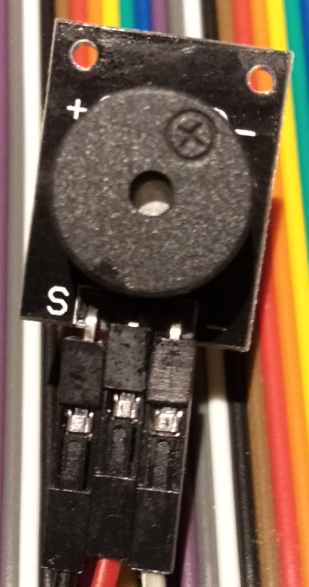

部品番号:16 「Active buzzer module」
ソースコードのフォルダ名:6 Passive Buzzer
sketch変更:不要(Tab調整した)
動作確認結果:ブザーから音を確認。
部品番号:17 「Magic cup light module」
ソースコードのフォルダ名:27 Light Cup
sketch変更:-
動作確認結果:探したけど、部品が見つからない...
<確認できませんでした。>
部品番号:18 「Small passive buzzer module」
ソースコードのフォルダ名:12 Active Buzzer
sketch変更:-
動作確認結果:回路が不明。
<確認できませんでした。>

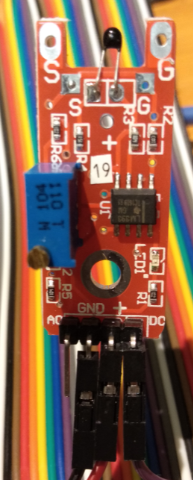

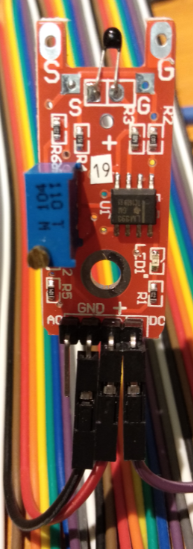

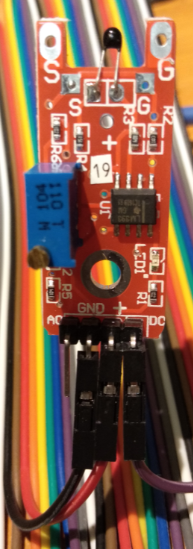

部品番号:19 「Digital temperature sensor module」
ソースコードのフォルダ名:28 Dig Temp
sketch変更:不要(Tab調整した)
動作確認結果:ボードLEDで確認しようとしたが、Off検出せず。ハード不良?

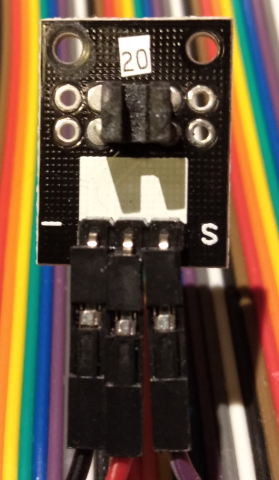

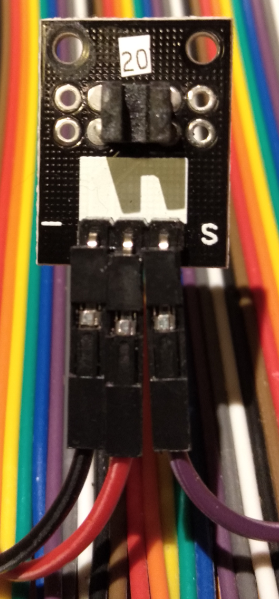

部品番号:20 「Broken light module」
ソースコードのフォルダ名:41-Photo Interrupt Sensor module
sketch変更:不要(Tab調整した)
動作確認結果:Arduino-IDEのボードLEDで確認。
部品番号:21 「The temperature sensor module」
ソースコードのフォルダ名:??
sketch変更:-
動作確認結果:探したけど、部品が見つからない...
<確認できませんでした。>

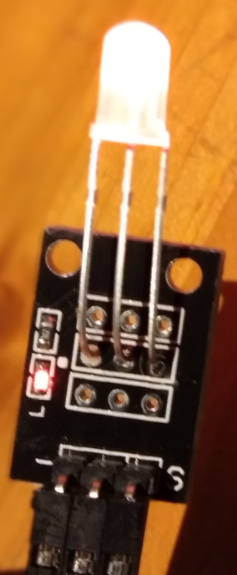

部品番号:22 「Double color LED module(Small)」
ソースコードのフォルダ名:29 5mm Red Green 2 Color module
sketch変更:不要(Tab調整した&シリアルモニタ出力は削除)
動作確認結果:RG_LEDのsmallは表示を確認できず、BIGは確認OK。
smallは、表示しなかったので、写真を省略。BIGの方を参照してください。
部品番号:23 「Mercury medallion module」
ソースコードのフォルダ名:??
sketch変更:-
動作確認結果:探したけど、部品が見つからない...
<確認できませんでした。>

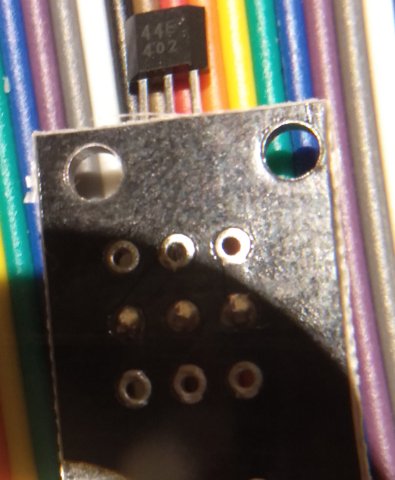

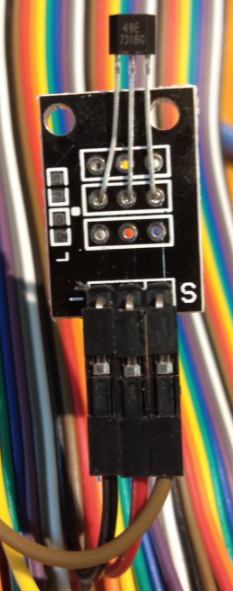

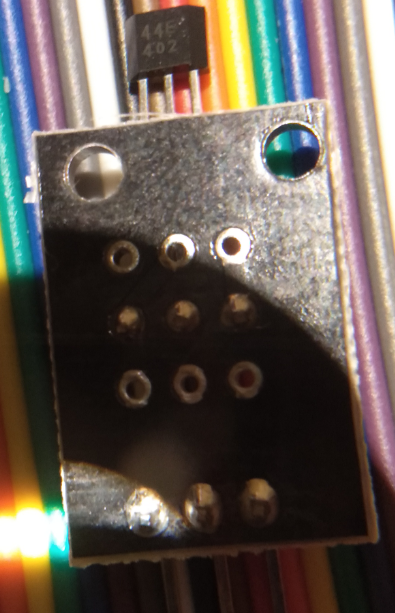

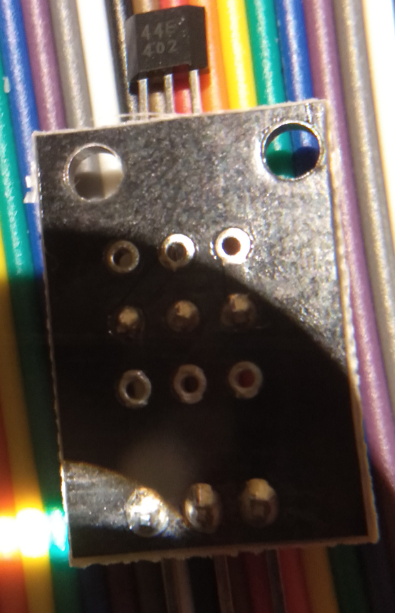

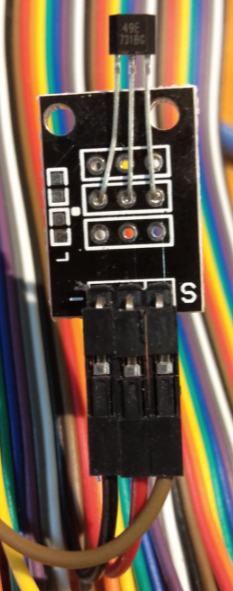

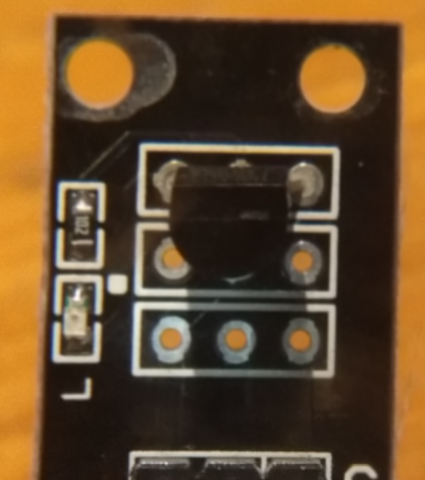

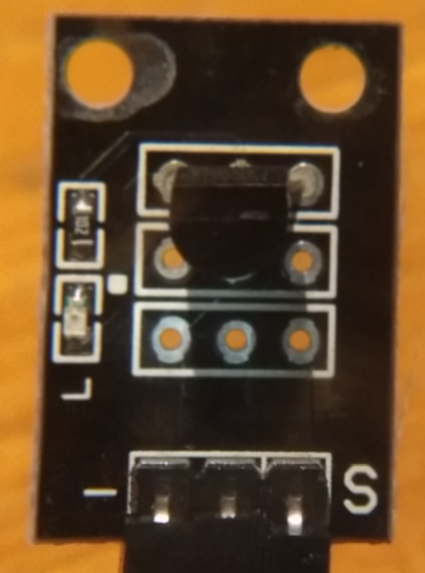

部品番号:24 「Hall magnetic sensor module」
ソースコードのフォルダ名:3 Hall magnetic field sensor
sketch変更:不要(Tab調整した&LEDの外付けが面倒なので、ON BordのLED P13を利用)
動作確認結果:ボードLEDで確認しようとしたが、Off検出せず。ハード不良?センサーの表裏が、写真と違う!

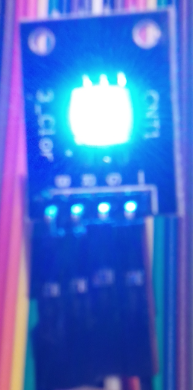

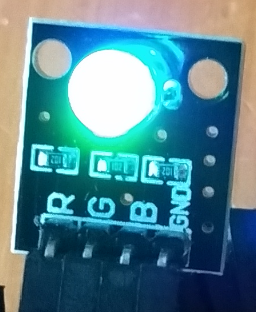

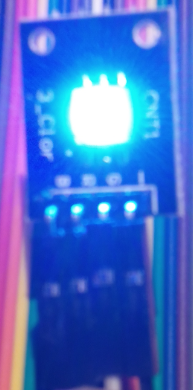

部品番号:25 「3 color LED module(SMD)」
ソースコードのフォルダ名:9 Full color LED RGB module
sketch変更:不要(Tab調整した&シリアルモニタ出力は削除)
動作確認結果:RGB_LEDの表示を確認。非常に明るいです。

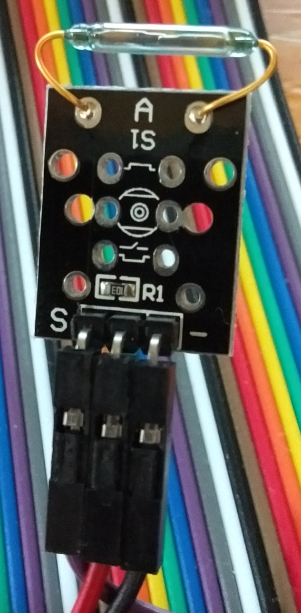

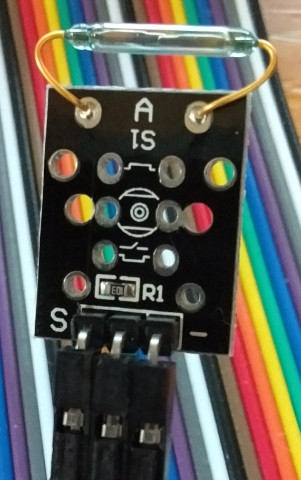

部品番号:26 「mini reed switch module」
ソースコードのフォルダ名:21 reed switch module
sketch変更:不要
動作確認結果:センサーに磁石を近づけて、Arduino-IDEのボードLEDで確認。

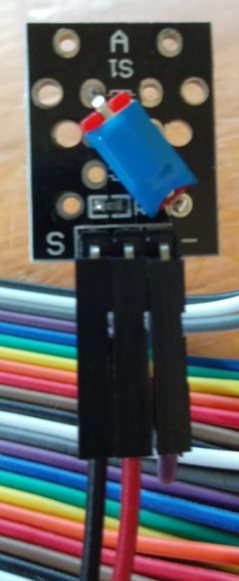

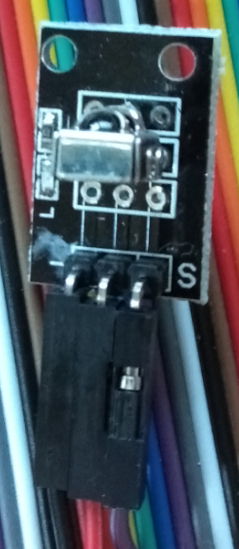

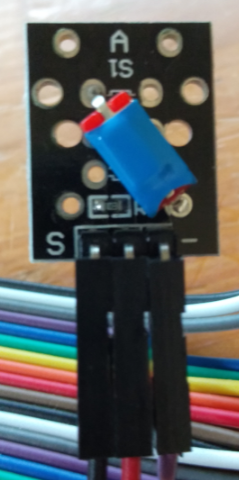

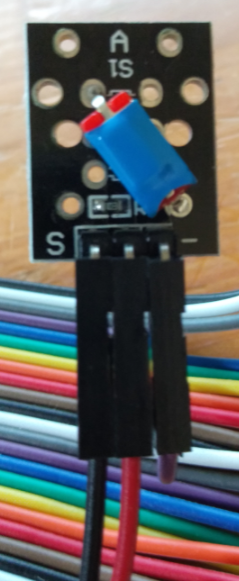

部品番号:27 「Tilt switch module」
ソースコードのフォルダ名:20 Tilt Module
sketch変更:不要
動作確認結果:センサーを傾けて、Arduino-IDEのボードLEDで確認。

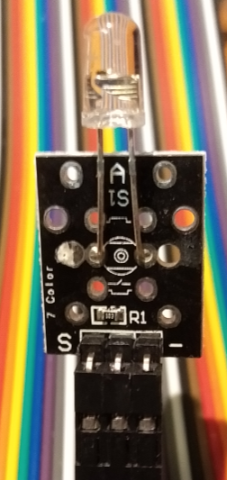

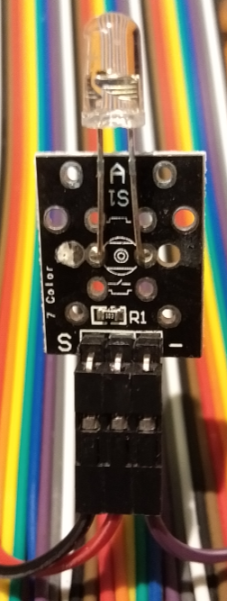

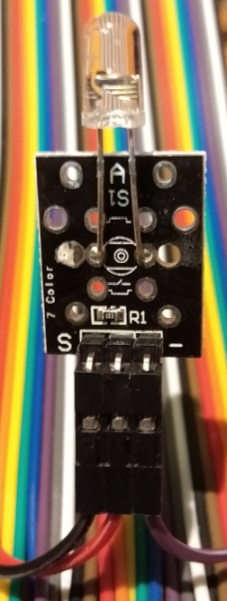

部品番号:28 「7 colour flashing LED module」
ソースコードのフォルダ名:34-7color led
sketch変更:不要
動作確認結果:LEDで確認しようとしたが、点灯せず。ハード不良?回路不明!

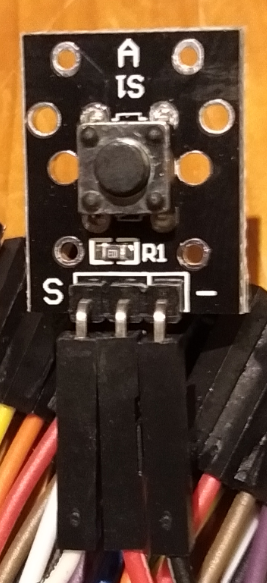

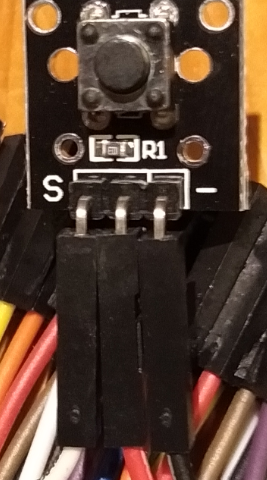

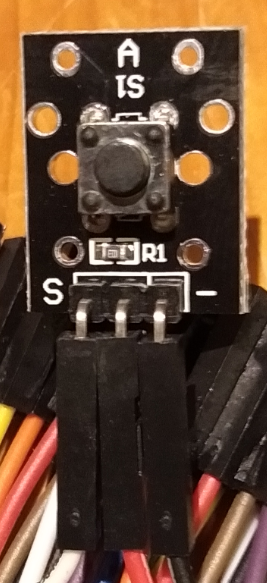

部品番号:29 「Button switch module」
ソースコードのフォルダ名:4 button module
sketch変更:必要(Tab調整した&セミコロンが無くてコンパイルエラーを修正)
動作確認結果:タクトスイッチを押下し、Arduino-IDEのボードLEDで確認。

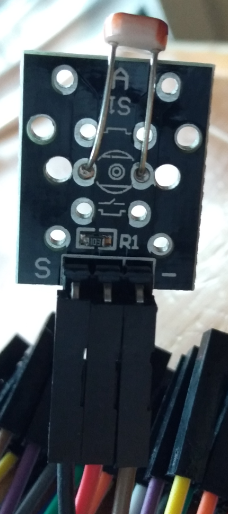

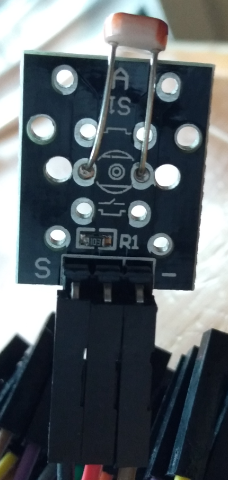

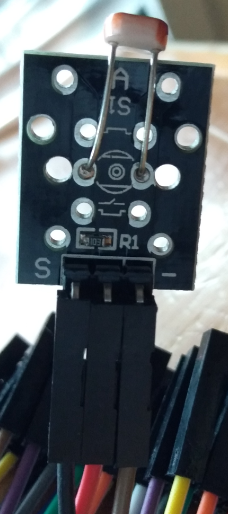

部品番号:30 「Photosensitive resistance module」
ソースコードのフォルダ名:18 Light Sensor
sketch変更:不要(Tab調整した)
動作確認結果:Arduino-IDEのシリアルモニタで数値を確認。センサを手で暗くするなどすると、数値は変化するが、アナログ入力なので、使用するには数値変化の積分が必要。
部品番号:31 「Vibration switch module(shock -switch sensor module)」
ソースコードのフォルダ名:??
sketch変更:-
動作確認結果:部品は有るけど、回路や端子の説明が無くて、使い方が分からない。
<確認できませんでした。>
部品番号:32 「The knock sensor module」
ソースコードのフォルダ名:2 shock module
sketch変更:不要(Tab調整した)
動作確認結果:センサを叩いても、On/Off検出せず。ハード不良?
<確認できませんでした。>

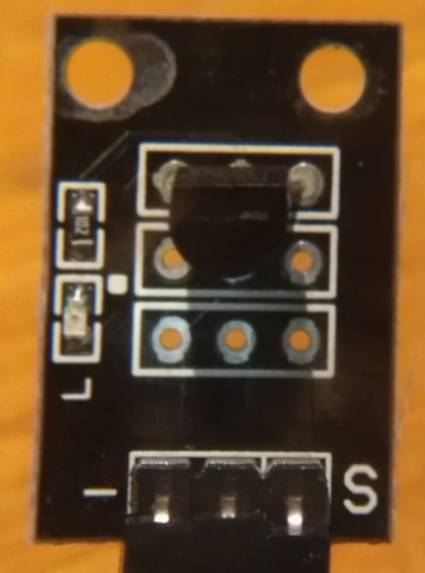

部品番号:33 「The temperature sensor module」
ソースコードのフォルダ名:1-DS18B20 Temperature Sensor Module
sketch変更:不要
動作確認結果:Arduino-IDEのシリアルモニタで温度を確認。
部品番号:34 「Analogy hall magnetic sensors」
ソースコードのフォルダ名:??
sketch変更:-
動作確認結果:探したけど、部品が見つからない...
<確認できませんでした。>

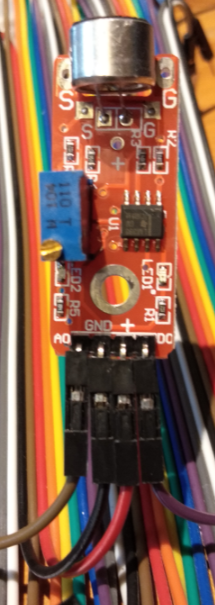

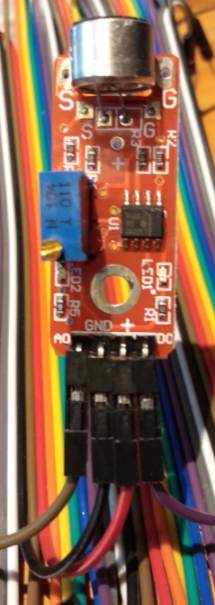

部品番号:35 「The microphone sound sensor module(Big)」
ソースコードのフォルダ名:37-big sound
sketch変更:必要(Delayを追加)
動作確認結果:Arduino-IDEのシリアルモニタで音の大きさ(通常582だが、声を出すと600超える)を確認。

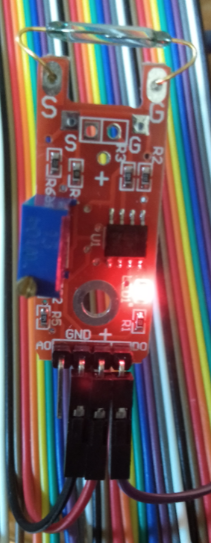

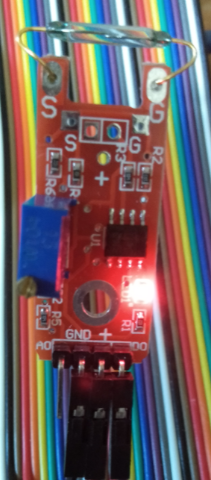

部品番号:36 「Magnetic spring Module」
ソースコードのフォルダ名:25 Big reed switch module
sketch変更:不要
動作確認結果:センサーに磁石を近づけて、Arduino-IDEのボードLEDで確認。センサーにもLEDあり。

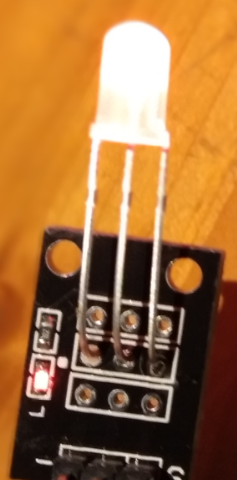

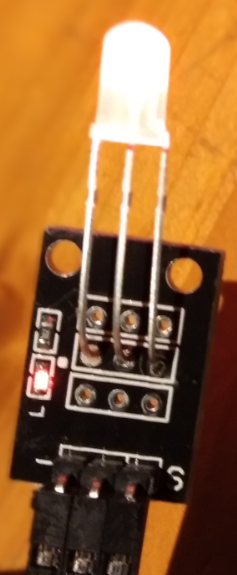

部品番号:37 「Double color LED module(Big)」
ソースコードのフォルダ名:11 Red Green 2 Color module
sketch変更:不要(Tab調整した&シリアルモニタ出力は削除)
動作確認結果:RG_LEDの表示を確認。ゆっくりと、LEDの色合いが変わります。
部品番号:38(Excelに記載なし) Analog temperature sensor
ソースコードのフォルダ名:13 Analog temp
sketch変更:不要
動作確認結果:Arduino-IDEのシリアルモニタで温度を確認したが、計算モジュールが変では?期待する値が返らない。
写真は省略

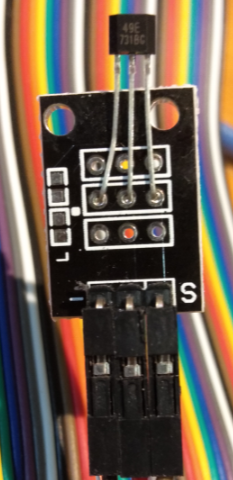

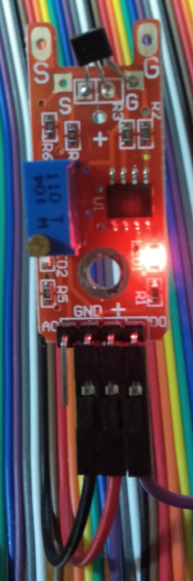

部品番号:39(Excelに記載なし) Linner Hall
ソースコードのフォルダ名:24 Linner Hall
sketch変更:不要
動作確認結果:センサーに磁石を近づけて、ArduinoのボードLEDで確認。センサーにもLEDあり。
部品番号:40(Excelに記載なし) 7seg x 4
ソースコードのフォルダ名:42 Four bit digital tube
sketch変更:??
動作確認結果:回路作成が面倒なので、動作省略。
<根性が無くて、確認できませんでした。>
部品番号:41(Excelに記載なし) 7seg x 1
ソースコードのフォルダ名:43 1bit digital tube display experiment
sketch変更:??
動作確認結果:回路作成が面倒なので、動作省略。
<根性が無くて、確認できませんでした。>
部品番号:42(Excelに記載なし) Touch Sensor
ソースコードのフォルダ名:??
sketch変更:-
動作確認結果:部品は有るけど、説明や使い方が分からない。
<根性が無くて、確認できませんでした。>
部品番号:43(Excelに記載なし) Water Sensor
ソースコードのフォルダ名:??
sketch変更:-
動作確認結果:部品は有るけど、説明や使い方が分からない。
<根性が無くて、確認できませんでした。>
部品番号:44(Excelに記載なし) ガスセンサ
ソースコードのフォルダ名:??
sketch変更:-
動作確認結果:酒臭い息で、センサーの赤LEDが点灯。翌朝、歯磨き後は点灯せず。何のガスセンサーかは、不明。
