PE2094VIという5桁7セグメントLEDについて

もらいもの。
ネットで探しても情報がないのでメモ

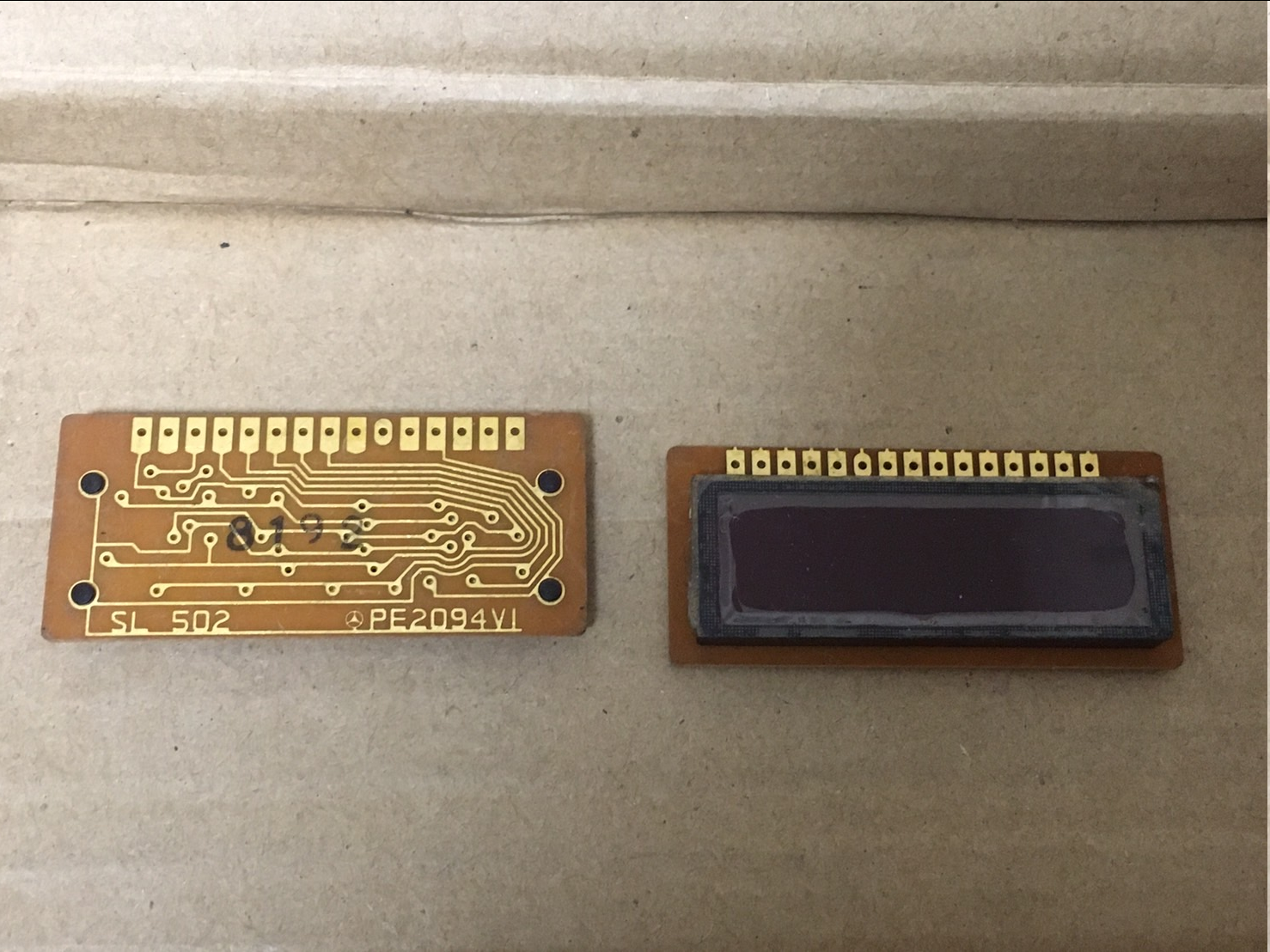

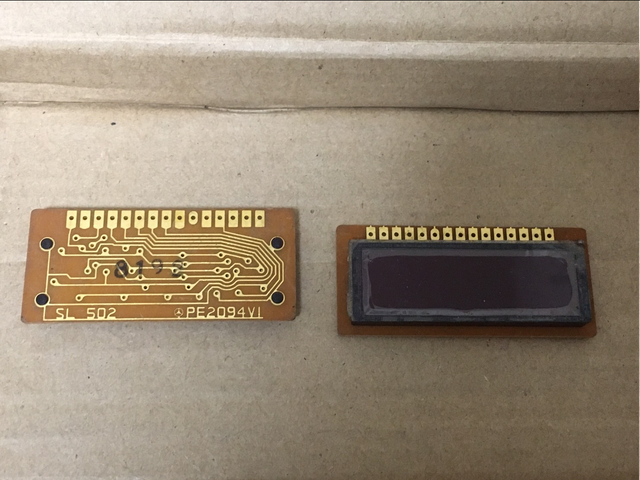

外観はこんな感じです。SL 502 PE2094VI ( PE2094V1 かも)という文字が書かれています。

キャプションを入力できます

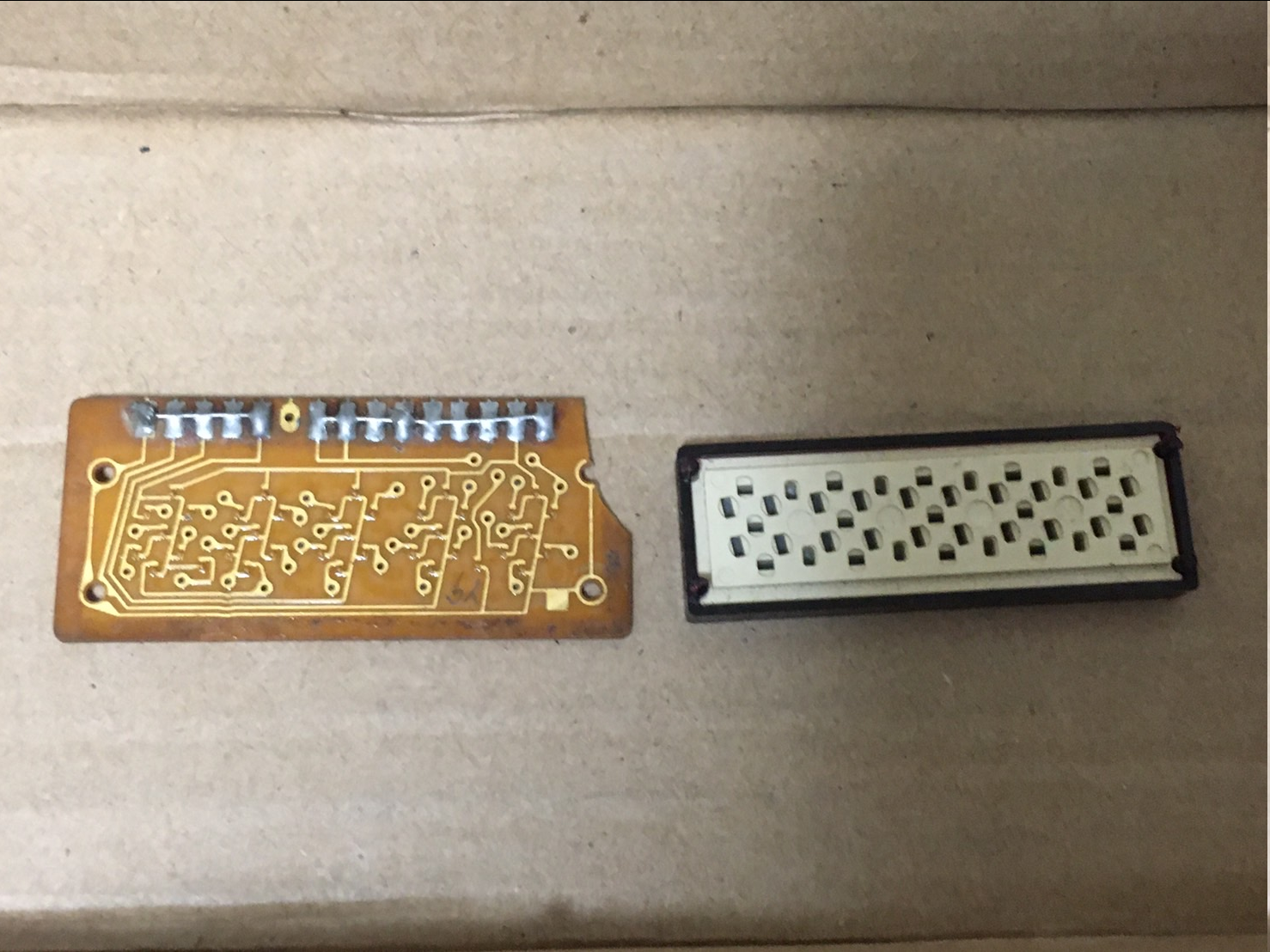

既にはんだづけされているものがあったので窓を外しました。
とても見ずらいですが、基板上に小さな表面実装用LEDがついています。

キャプションを入力できます

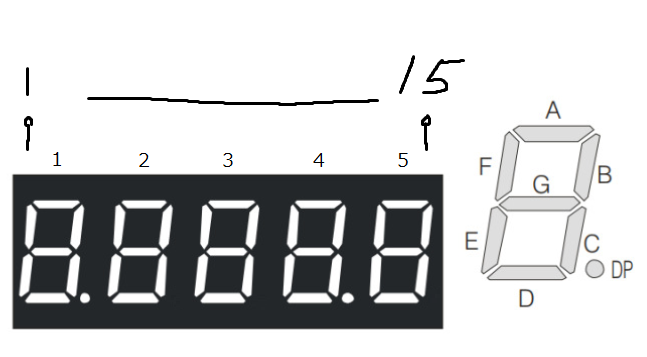

ドットは1桁目と4桁目にのみついています。電圧計・電流計用に作られたものでしょうか?

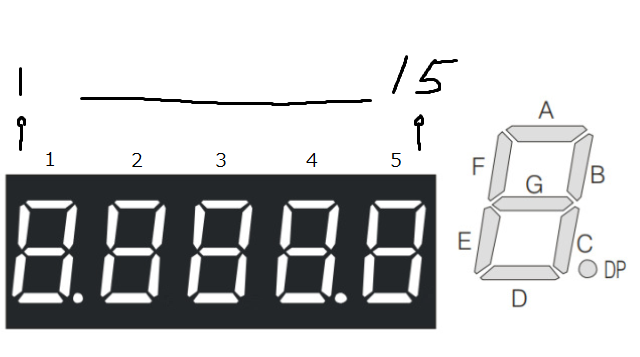

7セグのイラストはOptoSupplyのものを改変

表示器側から見て、
1 - 5 (カソードコモン)
2 - 4 (カソードコモン)
3 - 3 (カソードコモン)
4 - 2 (カソードコモン)
5 - 1 (カソードコモン)
6 - NC
7 - DP
8 - DP
9 - E
10 - D
11 - C
12 - G
13 - B
14 - A
15 - F
