ジャンクなスピーカーユニットから自作Bluetoothスピーカーの製作

ジャンクなスピーカーユニットから自作Bluetoothスピーカーの製作

ジャンクなスピーカーのユニットを手に入れたことをきっかけにBluetoothスピーカーを作ってみました!
キャプションを入力できます

主に使った部品

リンクがあるのはAmazonから購入したもので今もAmazonで手に入るようです!

回路

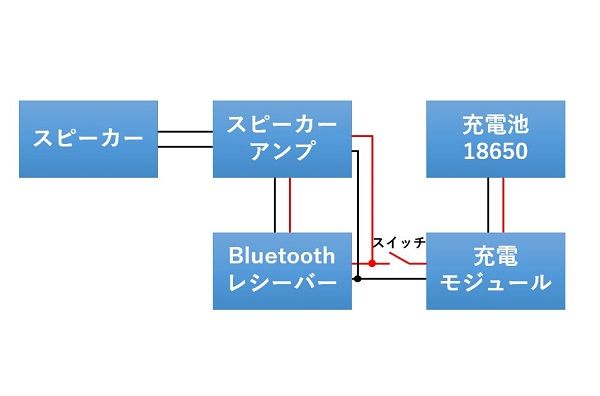

回路はモジュール同士の電源や、ラインなどを接続するだけです。モノラルなのでラインはGNDとLもしくはRのどちらかを使います。
キャプションを入力できます
※フルカラーLEDの接続は省略しています。充電時は赤色、電源ON時は緑色が光ります。

前面パネルの加工

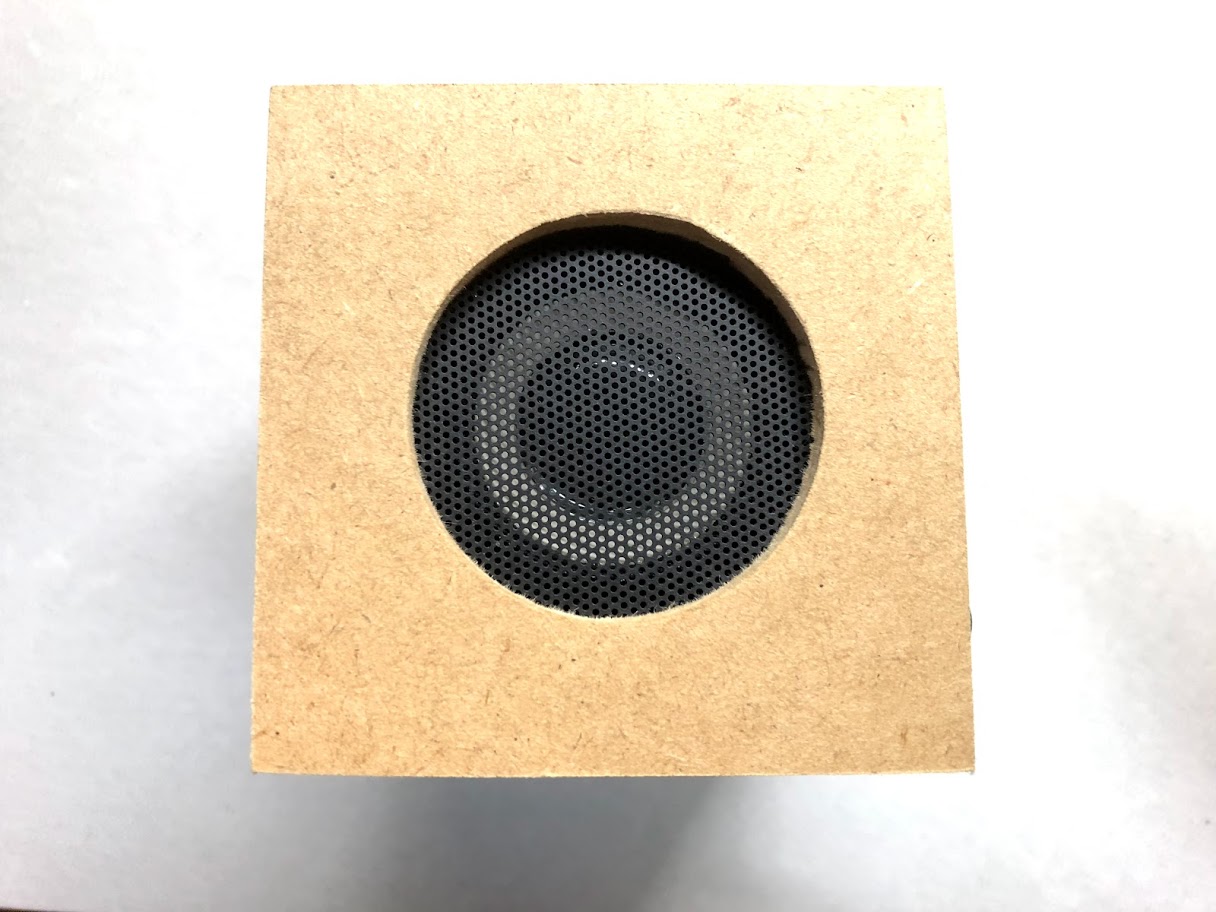

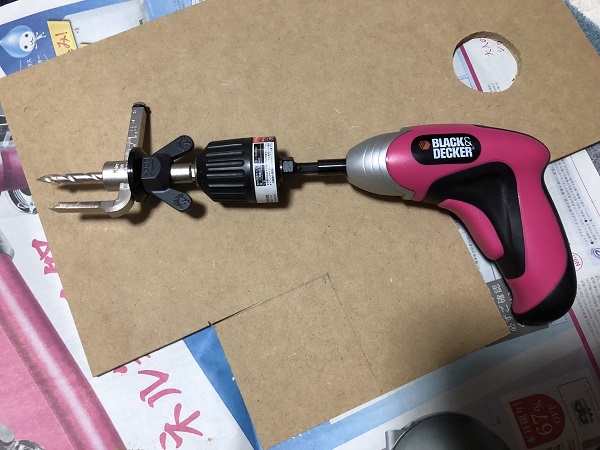

MDF版を木箱のサイズに合わせて切り、スピーカー用の穴をあけます。ホームセンターで「自在錐(じざいきり)」というのを買って加工しました。これをドリルチャックと電動ドライバに付けます。
加工中の様子↓
キャプションを入力できます

MDF板はレーザーカッターがあればデータを作って簡単に加工できると思いますが、作った当時はレーザーカッターを使えるところがありませんでした...

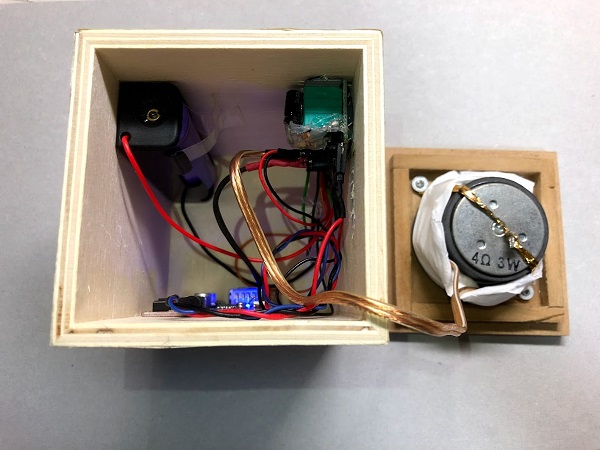

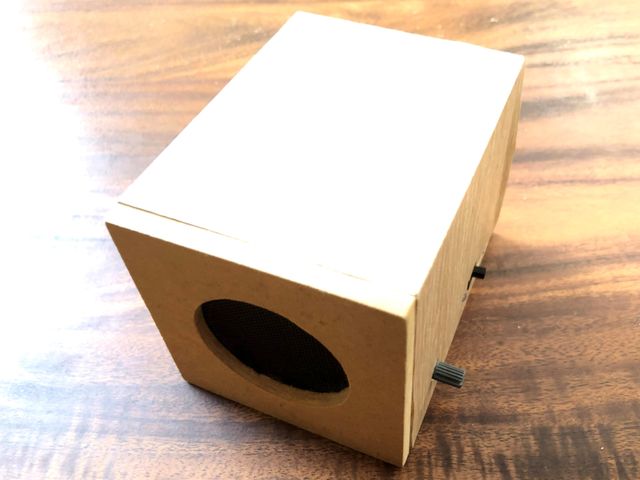

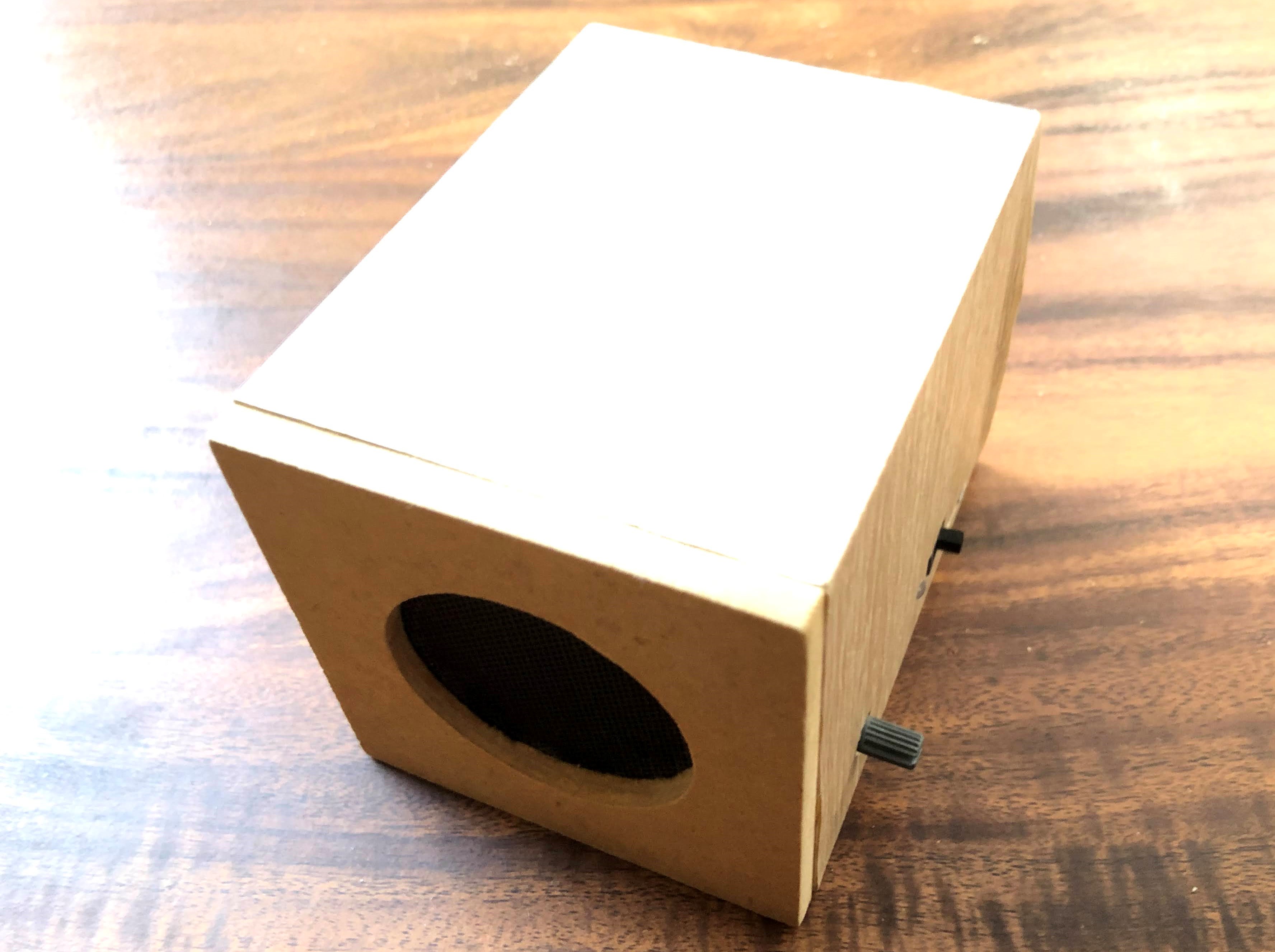

~組み立て途中~
見た目がわるい...
キャプションを入力できます

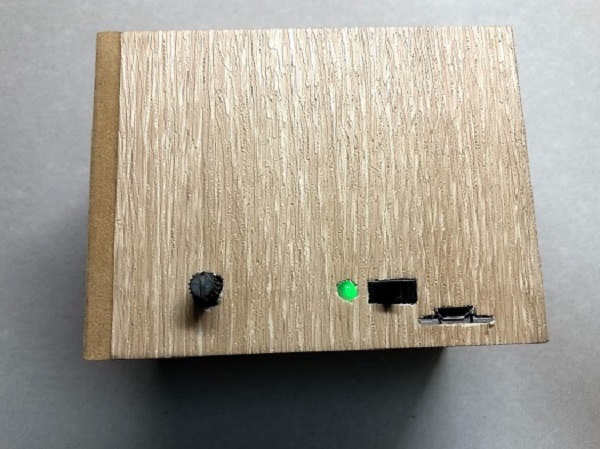

完成!

木箱は100均で手に入れて、ついでに木目調のシートをも買いました。箱の側面や底面に貼り付けたあと、スイッチ類の穴をカッターなどで開けました!
キャプションを入力できます

キャプションを入力できます

まとめ

完成度はかなり低いですが、十分使えるものを作ることが出来ました。音質もそこまでは良くないですが、テレビの音声用として使っているので十分です。今でも使っています!
