digisparkでDS18B20のID取得してエクセルに保存する

初めに

DS18B20という安価で使いやすい温度センサーがあります。
複数同時接続して使う場合はセンサーのIDを取得すると便利です。
digisparkはソフトウェアキーボードとしてPCに接続できる機能があります
そこでIDをエクセルなどに直接書き込めるようにしたもの作りました

部品表

Digispark
10kΩ抵抗
なるべく小さいポリスイッチ(ポリフューズ)
配線材料

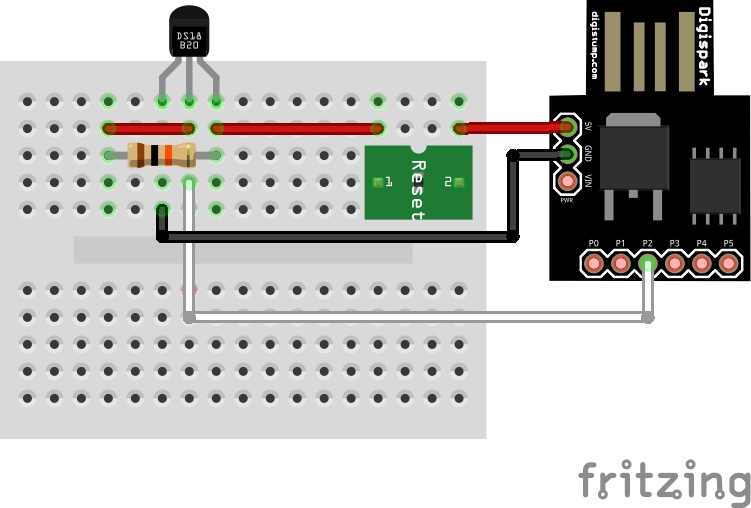

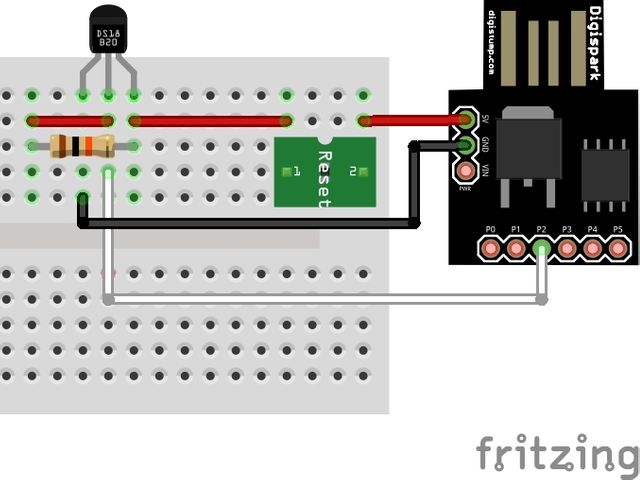

配線

DigisparkのVCC,GND,P2を使います
DS18B20はdataとDigisparkのP2を接続します
10kΩ抵抗はポリフューズを経由してVCCとP2を接続します

プログラム

DS18B20センサーのライブラリをインストールすると使えるサンプルプログラムをベースに
接続ピンを決め打ちにして、ソフトウェアキーボードでIDを出力するようにいじりました。

search-DS18B20
//    FILE: oneWireSearch.ino
//  AUTHOR: Rob Tillaart
// VERSION: 0.1.02
// PURPOSE: scan for 1-Wire devices + code snippet generator
//    DATE: 2015-june-30
//     URL: http://forum.arduino.cc/index.php?topic=333923
//
// inspired by http://www.hacktronics.com/Tutorials/arduino-1-wire-address-finder.html
//
// Released to the public domain
//
// 0.1.00 initial version
// 0.1.01 first published version
// 0.1.02 small output changes
#include "DigiKeyboard.h"
#include <OneWire.h>
int pin = 2; //DigisparkにDS18B20を接続したピン番号
void setup()
{
DigiKeyboard.update();
//digitalWrite(pin, HIGH); //このプルアップでは動作しませんでした。
DigiKeyboard.print("");
     findDevices(pin);
}

void loop()
{
}

uint8_t findDevices(int pin)
{
  OneWire ow(pin);
  uint8_t address[8];
  uint8_t count = 0;
  if (ow.search(address))
  {
    do {
      count++;
      for (uint8_t i = 0; i < 8; i++)
      {
        DigiKeyboard.print("0x");
        if (address[i] < 0x10) DigiKeyboard.print("0");
        DigiKeyboard.print(address[i], HEX);
        if (i < 7) DigiKeyboard.print(",");
      }
      DigiKeyboard.println("");
    } while (ow.search(address));

  }
  return count;
}

環境設定　"Arduino_IDEを使っています"

ボードマネージャー　”http://digistump.com/package_digistump_index.json”　を
追加してdigisparkをインストールしますが　現在リンク切れのようで　
Unofficial list of 3rd party boards support urlsに記載のある　
"Digistump maintained: https://raw.githubusercontent.com/ArminJo/DigistumpArduino/master/package_digistump_index.json" を基本設定に追加してdigisparkをインストールします。

使い方

エクセルなどを起動して文字入力可能な状態にします
　DigisparkをUSB端子に接続するとLEDが点滅し5秒後位にDS18B20のIDが表示されます。
もしもIDが途中までしか表示されない場合は→キーを何回か押すと表示されます

気付いた事

パソコンのUSB端子に差してから何らかの応答がDigisparkから無いとUSBのエラーになってしまうので
DigiKeyboard.update();の後にDigiKeyboard.print("");を実行しています。

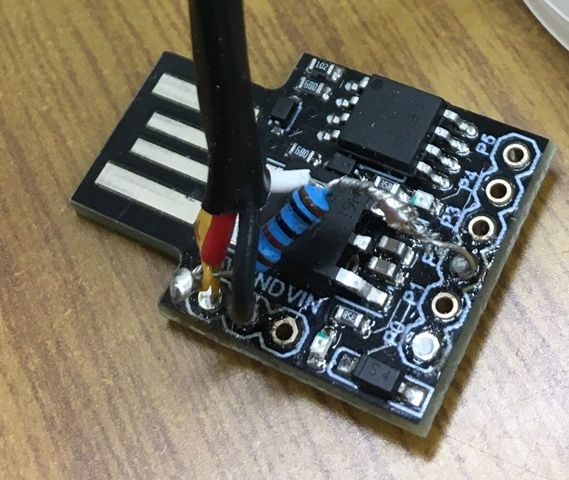

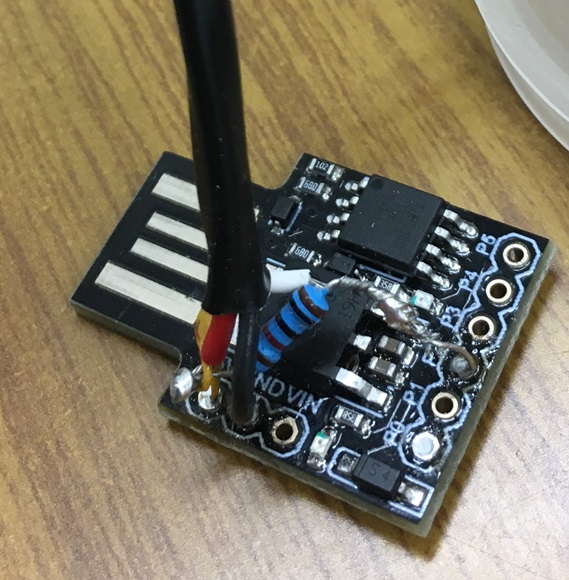

DS18B20のVCCとGND逆に接続して電気入れると5秒くらいでDS18B20が焦げ臭くなります
危険なのでポリスイッチなどを経由してVCCを供給するようにしましょう

これが便利だと感じる人はいなかったりして。。。
