XIAOで、Zoom用”88888” 超小型キーボード!

XIAOで、Zoom用”88888” 超小型キーボード!

<はじめに<>
 コロナ禍の中、イベントなどがほとんどZoomやTeamsなどのオンラインになっています。
そこで、Zoomのチャットに”88888888”を入力する為、専用の超小型キーボードを作ってみました。
キャプションを入力できます

<用意した物<>
1、Seeeduino XIAO 1個(超小型のCPUボード)
2、小型ブレットボード 1個
3、押しボタンスイッチ 2個(キースイッチの代わり。)
4、配線 少々
5、USB変換コネクター 1個(変換ケーブルでも良い。)
 たったこれだけです。

<試作1号>

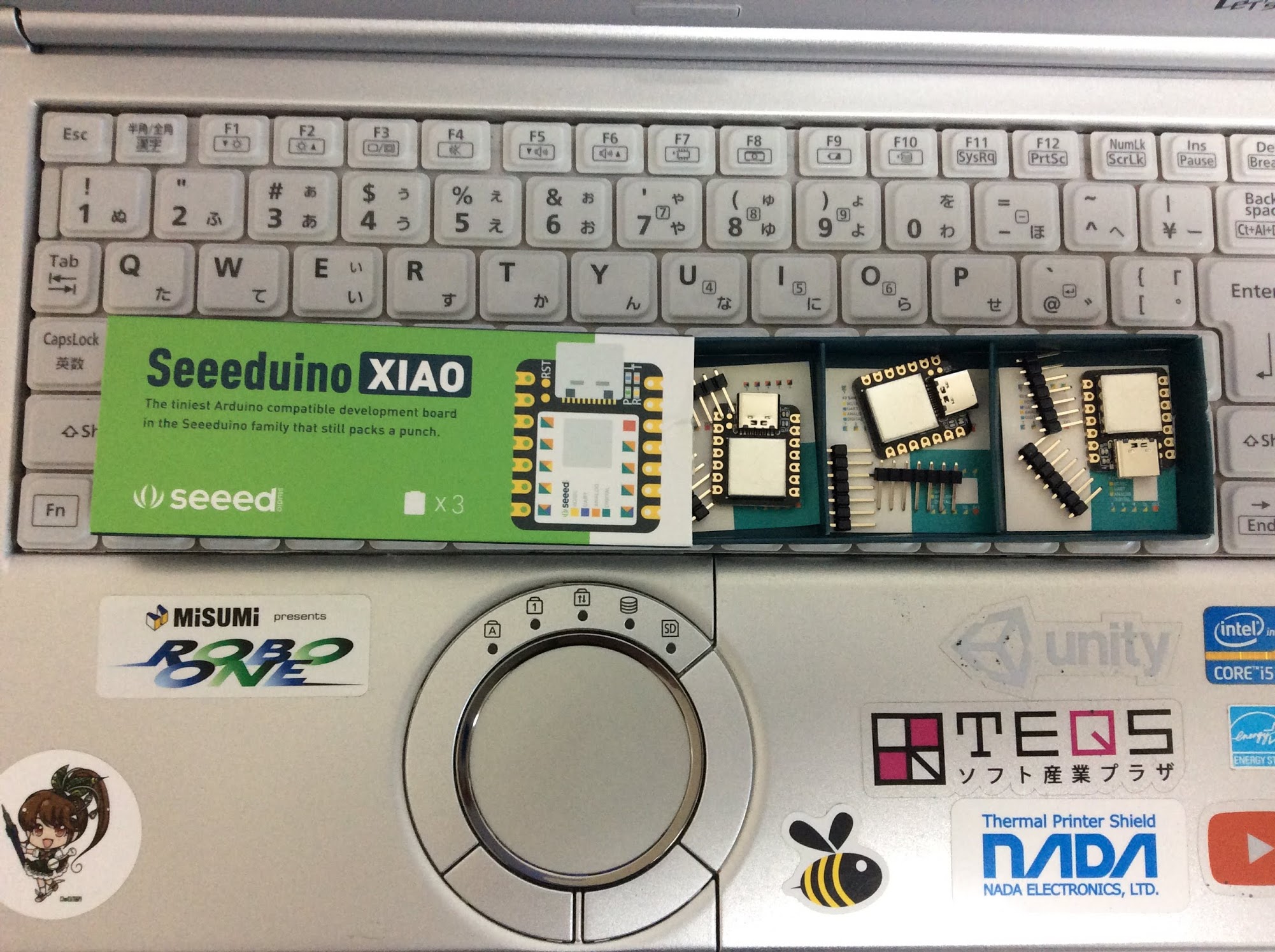

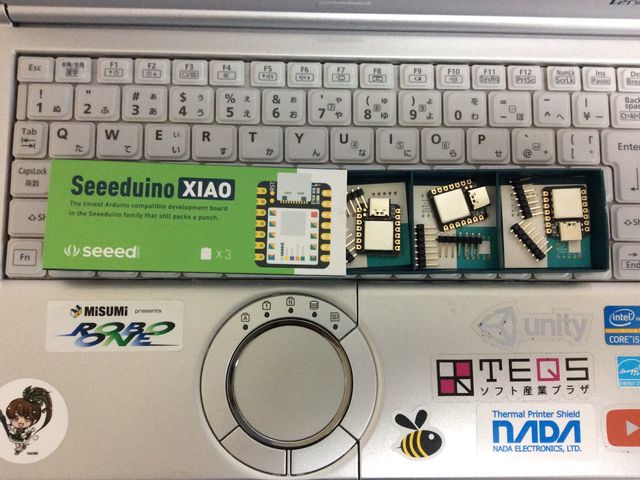

 できるだけ小さいCPUボードを探しました。
見つけたのが Seeeduino XIAO その名前の通り、中国語で小さいと云う意味のボードです。
キャプションを入力できます

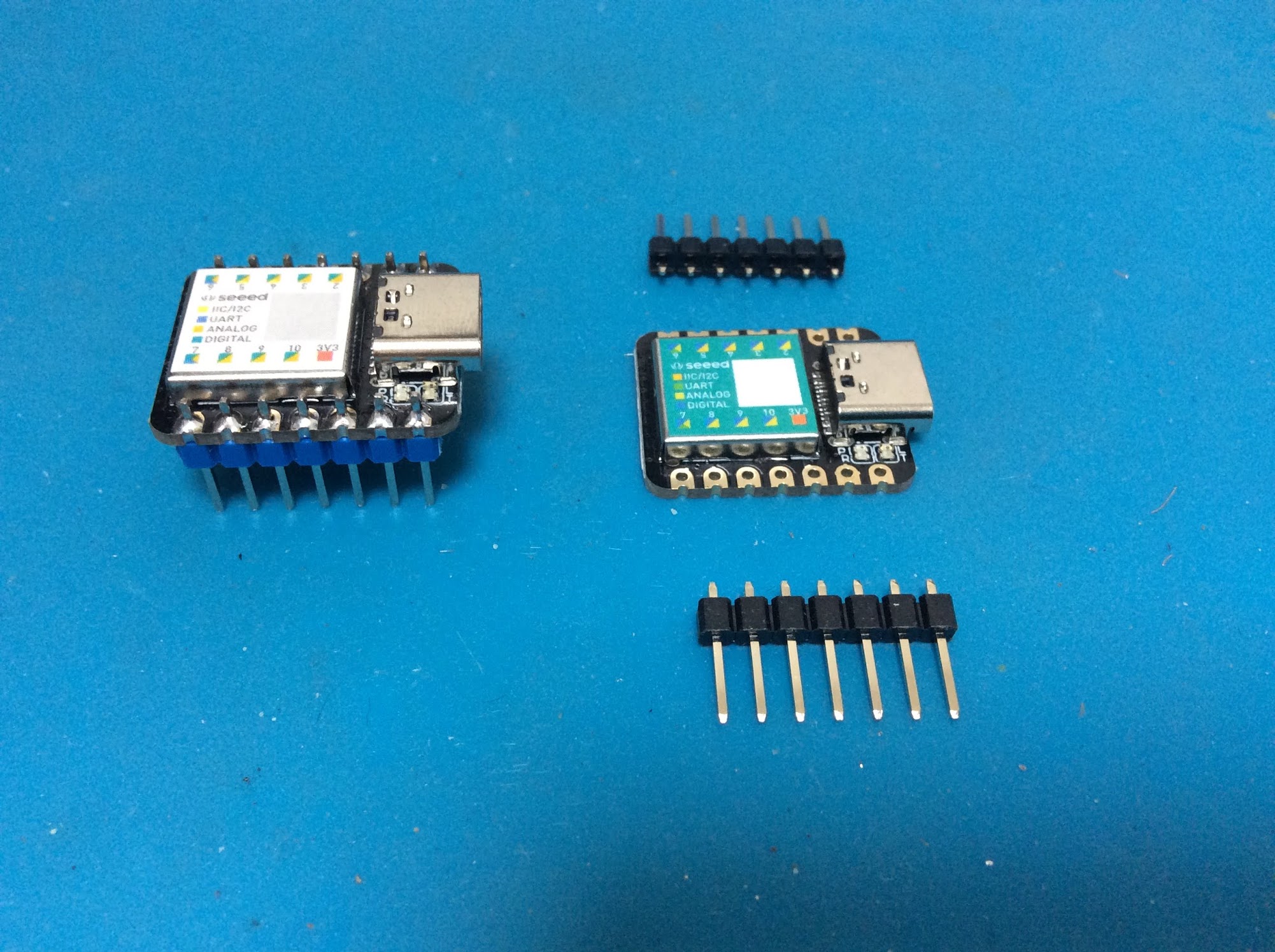

XIAOボードにピンをハンダ付けして取り付けました。
キャプションを入力できます

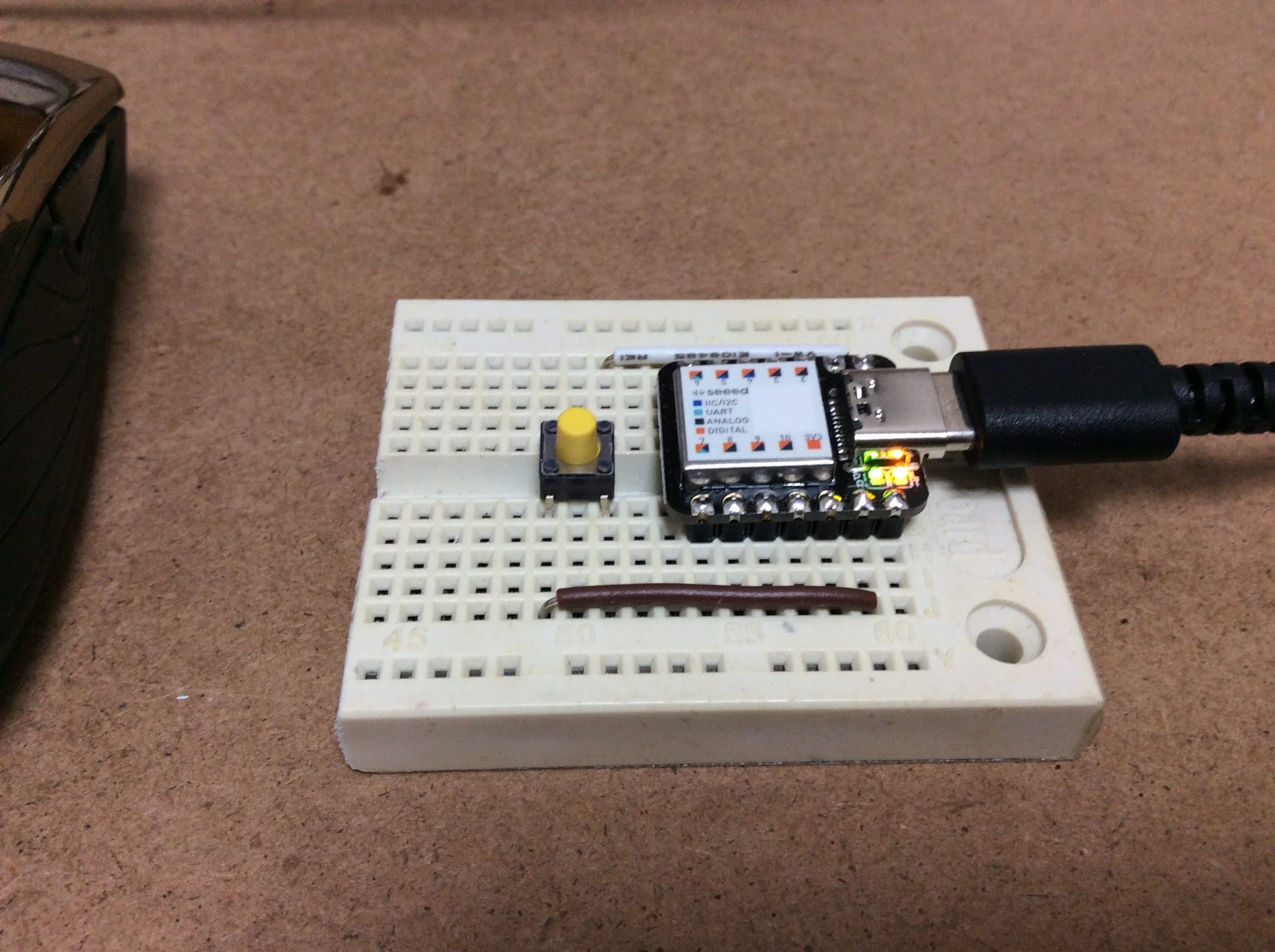

ブレッドボードに組付けてみました。
取り敢えず、キーを1個付けました。
キャプションを入力できます

<Arduino IDE のセットアップ>
 Arduino IDE を立ち上げて、XIAOのセットアップを行いました。
ライブラリーをダウンロードして、Adafuit Tiny USB Livraryインストールします。

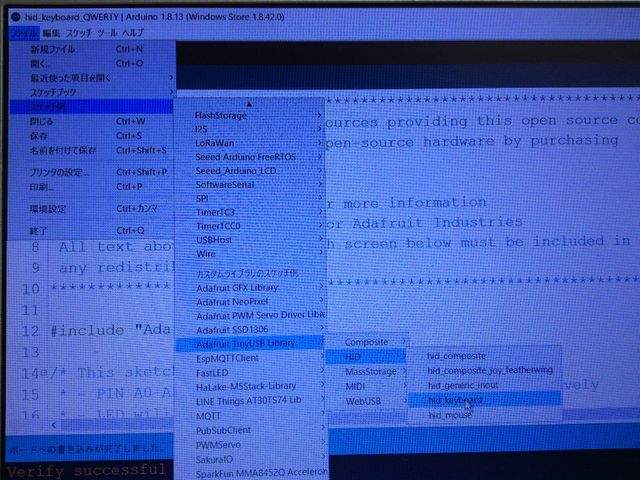

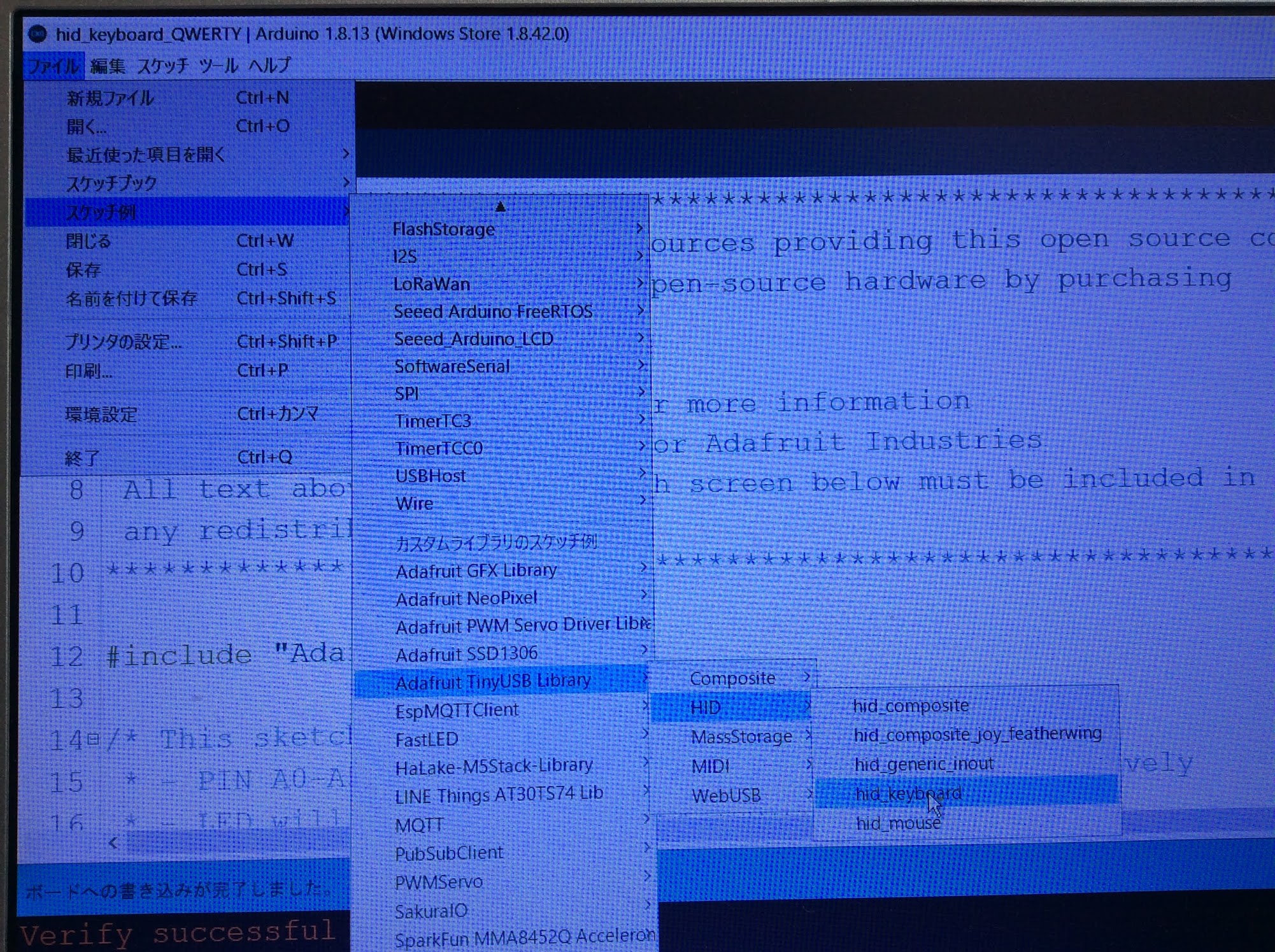

ファイルの、スケッチをたどり、Hid_Keyboad を開く。
キャプションを入力できます

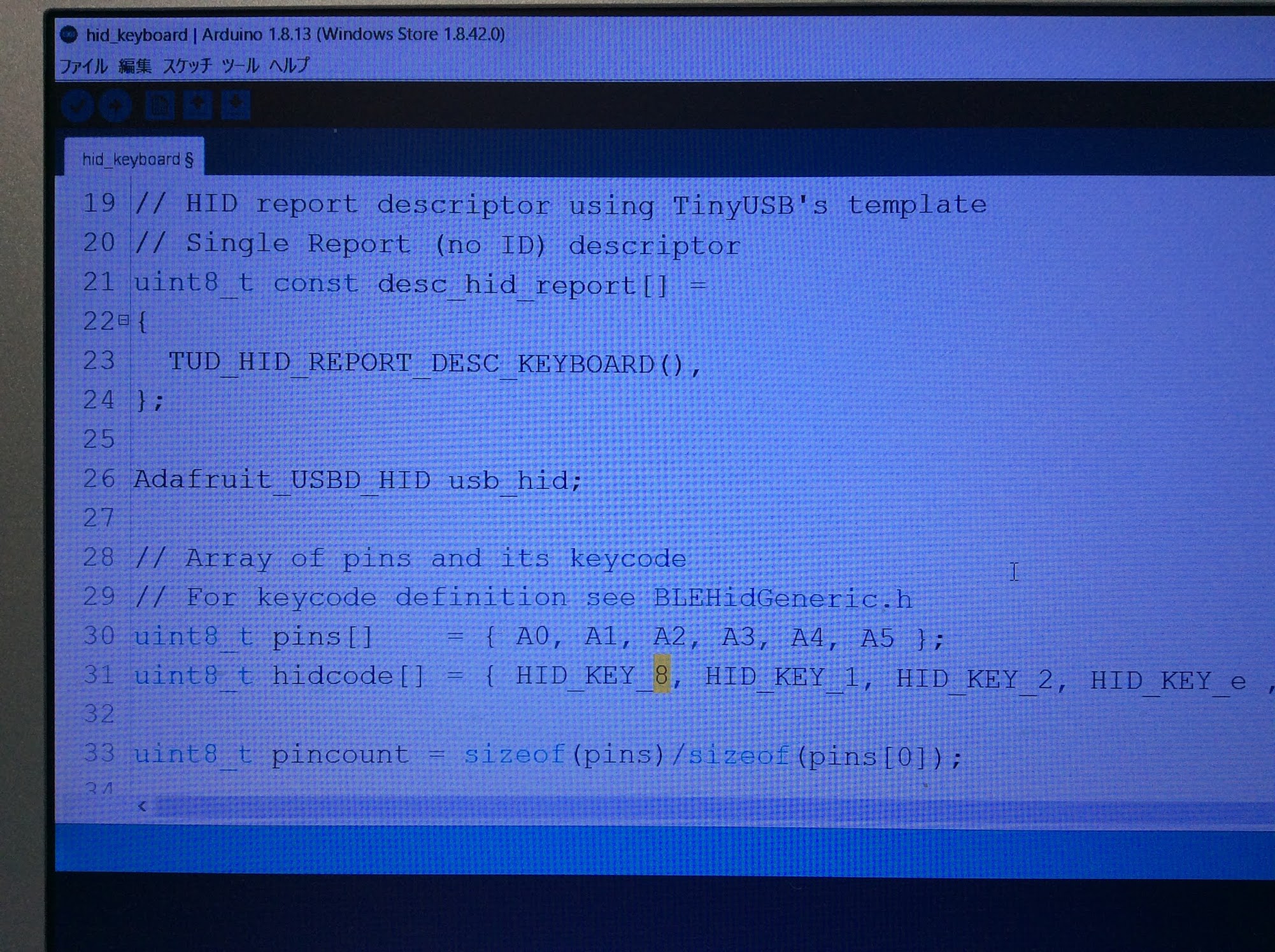

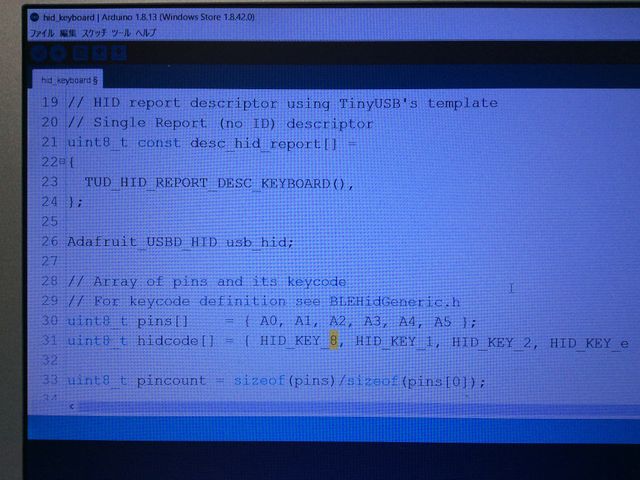

プログラムのキーの選択部分の変更を行う。
元の配列は0~5なので、0を8に変更しました。
キャプションを入力できます

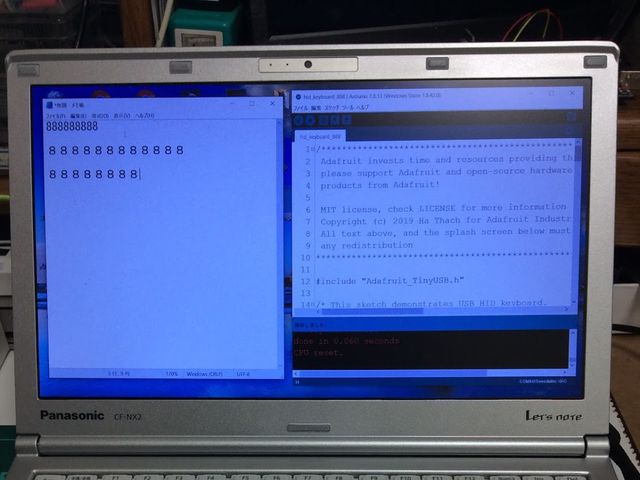

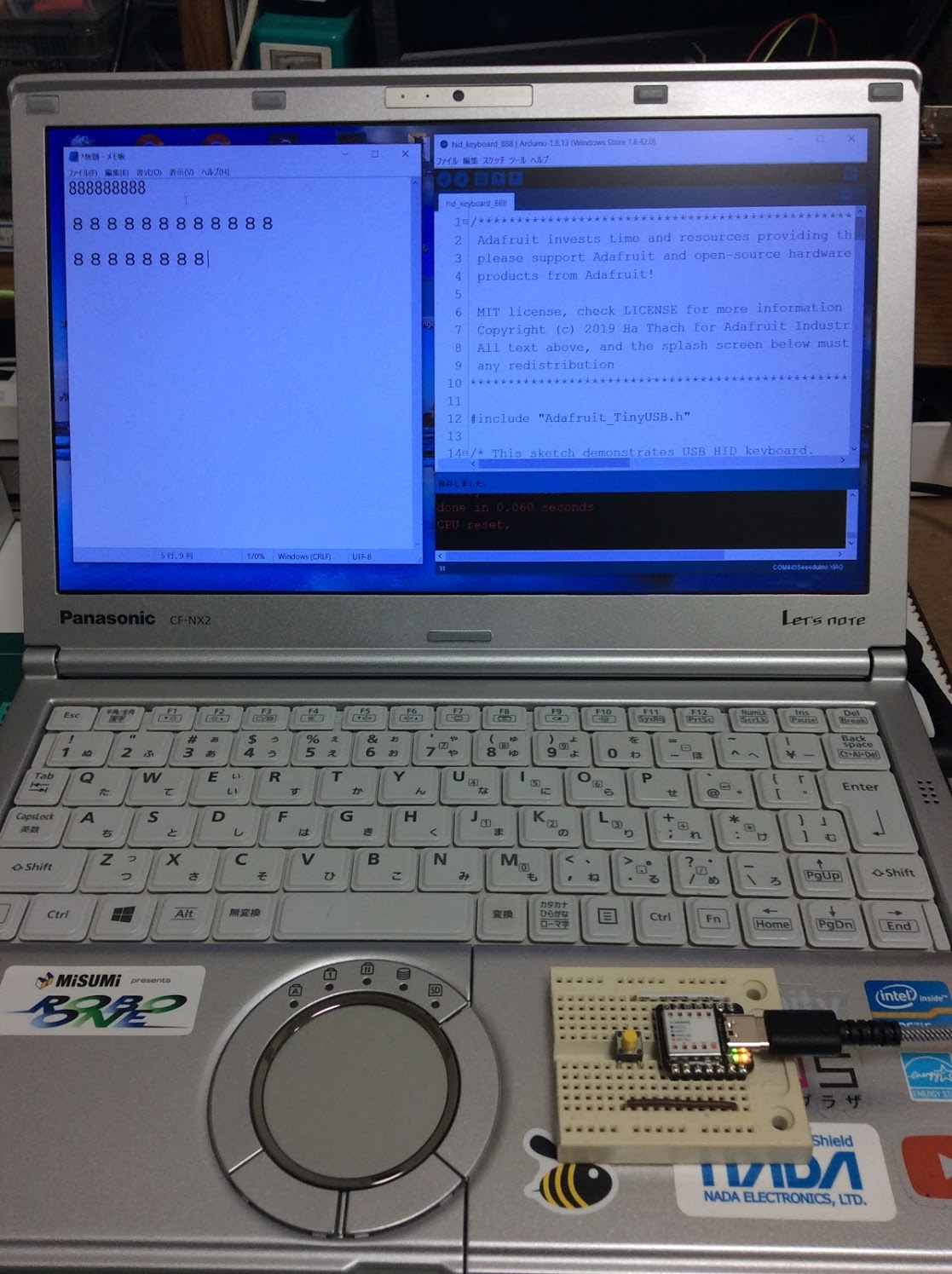

これで、プログラムをボードに書き込みを行い、メモ帳を開いてテストを行いました。
888888 (パチパチパチ)が打ち出されました。半角/全角で全角にして、888888を打ち出しました。
キャプションを入力できます
これで取り敢えず、試作1号機は完成です。

<試作2号>
 次は、小さくスマートにする事に挑戦です。

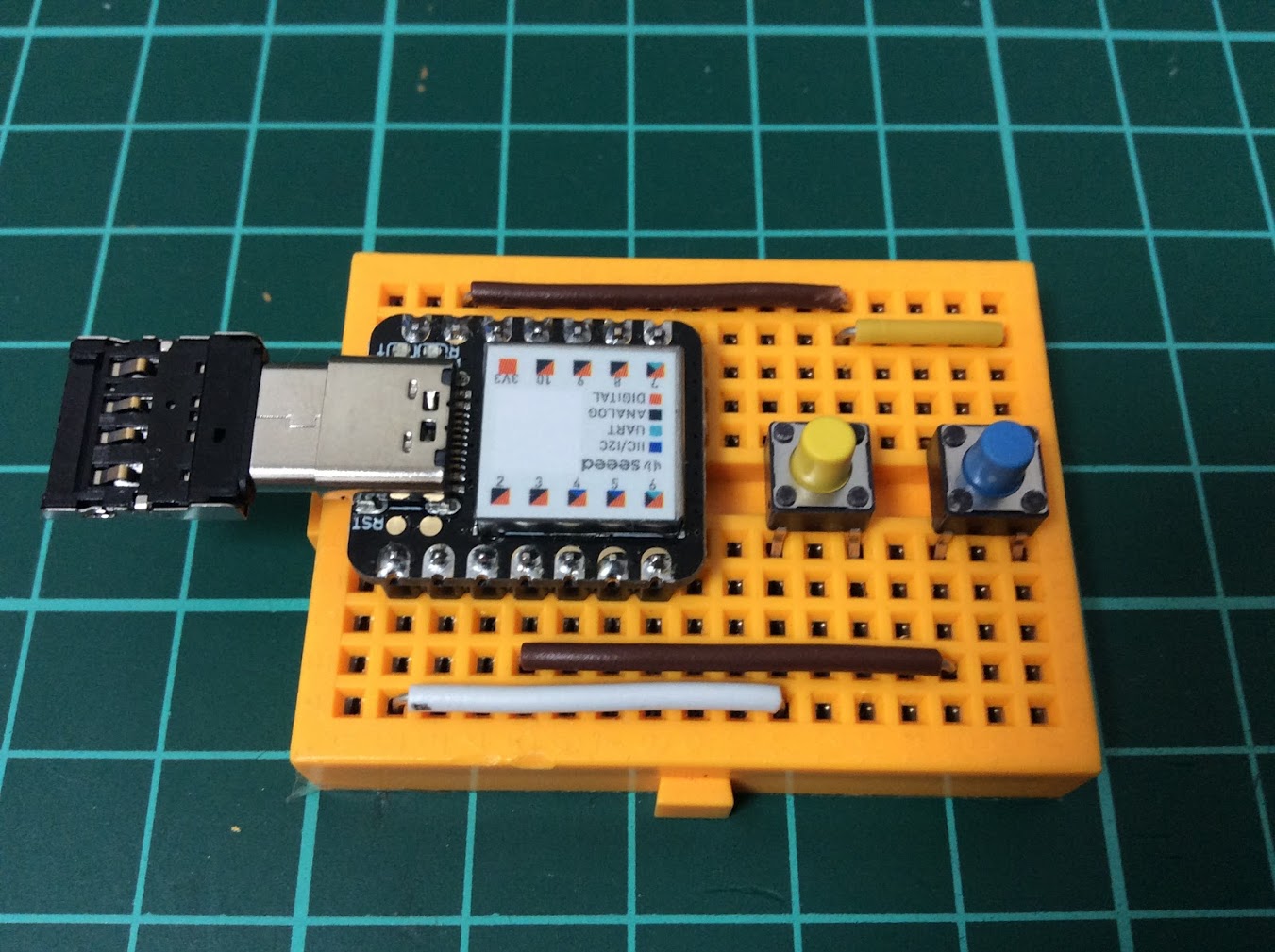

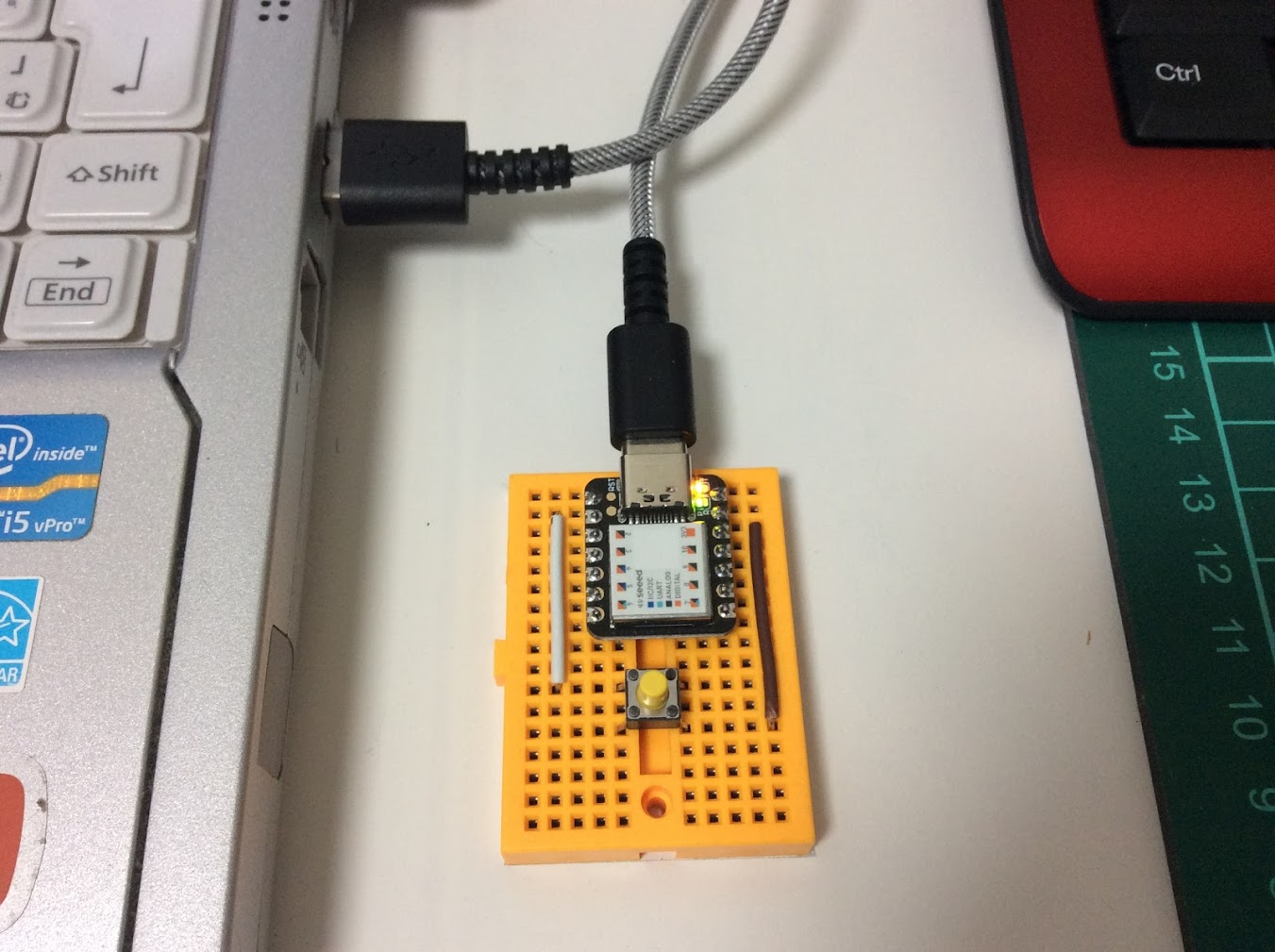

市販で、一番小さいブレッドボードにセットしました。
キャプションを入力できます

使いやすくするために、USBケーブルをUSB返還コネクターに変え、空いている部分にキーを追加しました。
eeeeeeee (イーイーイー・・・・)なんてどうでしょうか?
キャプションを入力できます

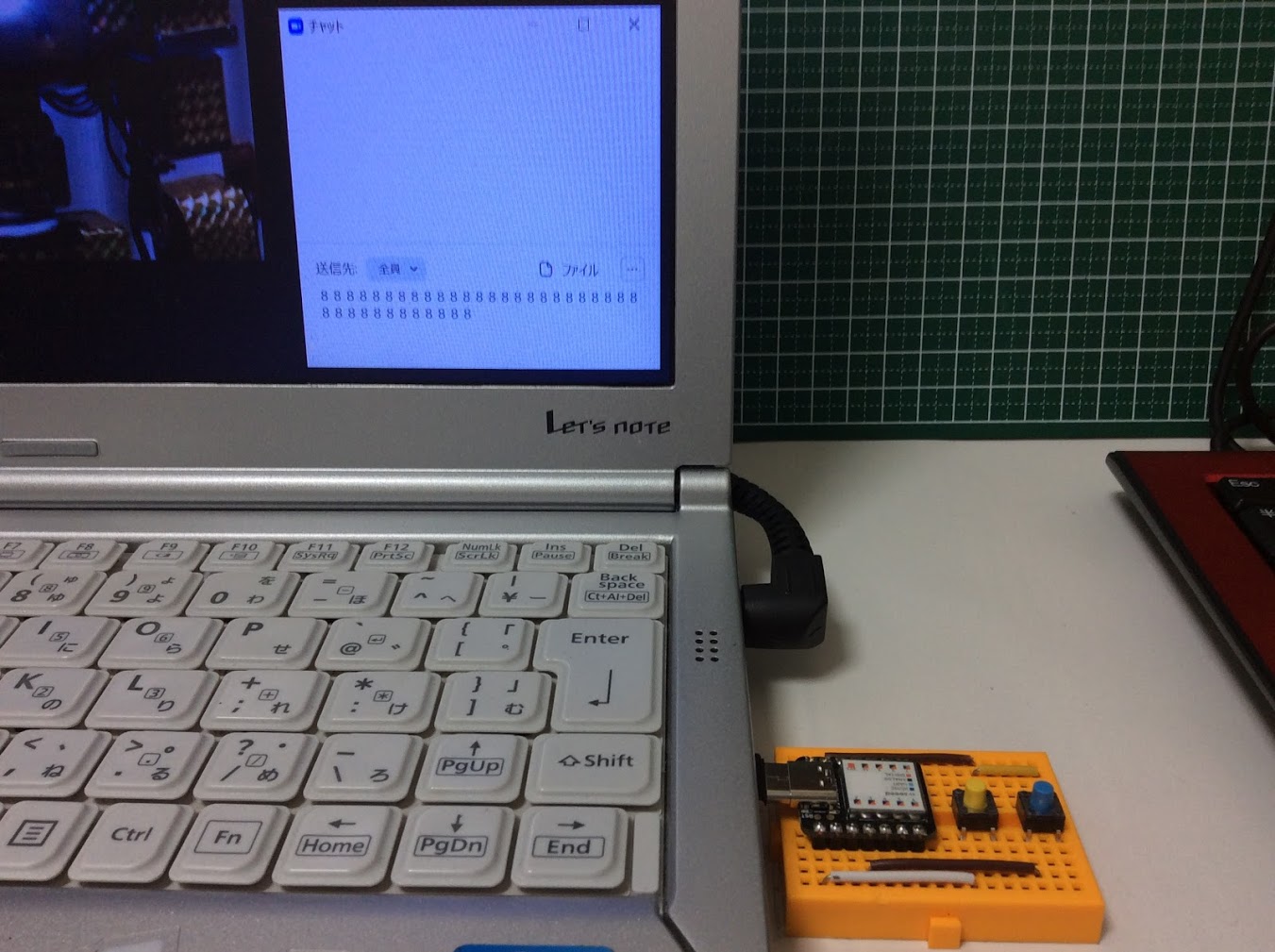

最後に、Zoomで試してみました。
キーを押しっぱなしにすると、連続して打ち出されます。
キャプションを入力できます

これで、試作2号機は完成です。Zoomで実際に使うのが楽しみです。\(^o^)/
