太陽電池で、M5StickC Plusを充電してみました。

elchika様よりM5StickC Plusをいただきましたので、屋外で長い時間使えるように
太陽電池パネルと充電器を接続し、充電できるか試してみました。

M5StickC Plus
DHT11: 温度・湿度センサー
10kΩ抵抗　1個
80mm　x 45mm 太陽電池パネル　2枚
Solar Charger HW-736　海外通販にて購入(1枚150円位)
※抵抗はDHT11のプルアップ用です。

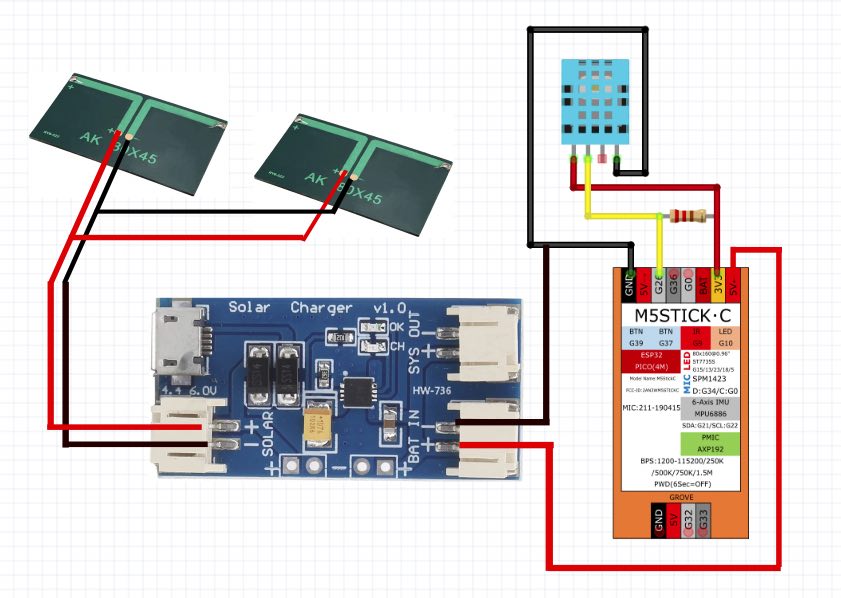

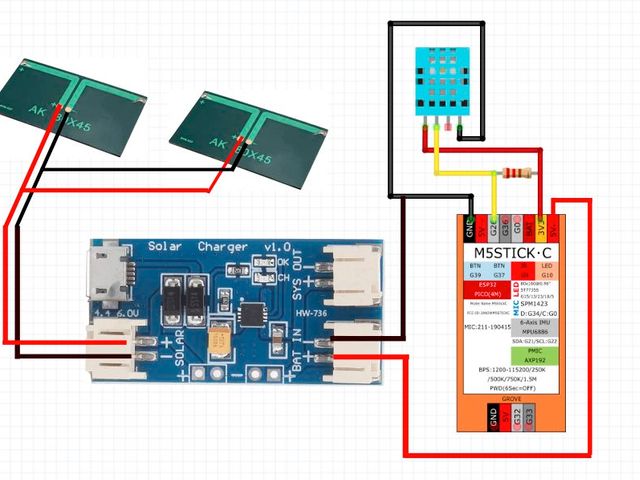

充電基板のバッテリー出力をM5Stickの５VINに接続します。
　DHT11のデータ線は10kΩでプルアップしてG26に接続します。
　太陽電池パネルは電流容量を増やす為並列接続して充電基板のソーラに接続します。

まだArduinoIDEにMtStickC-Plusの環境を設定していない場合は以下の項目を設定します。
環境設定：

追加のボードマネージャーのURL

https://dl.espressif.com/dl/package_esp32_index.json

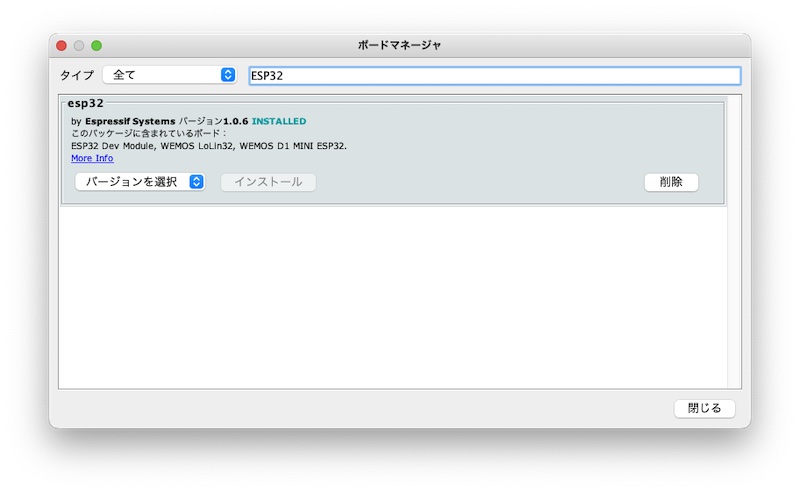

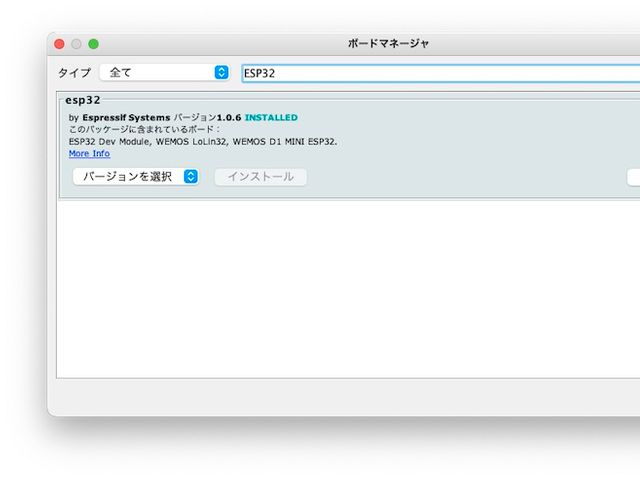

ボードマネージャーの追加で "ESP32"を検索して表示される下図を追加します。

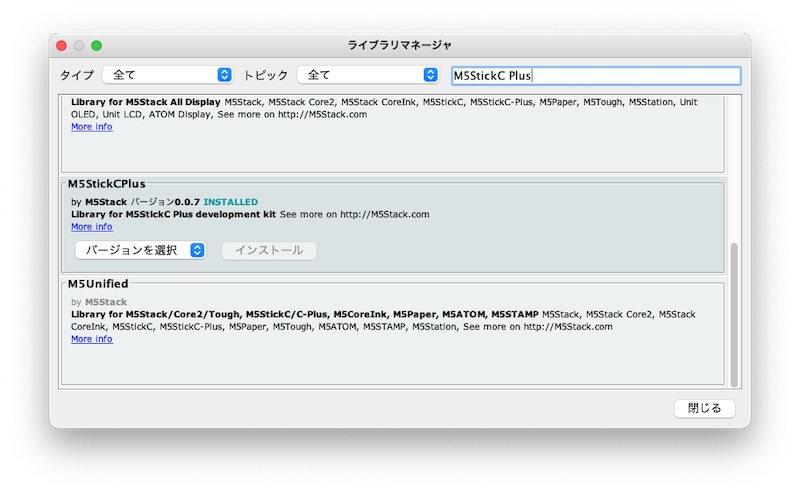

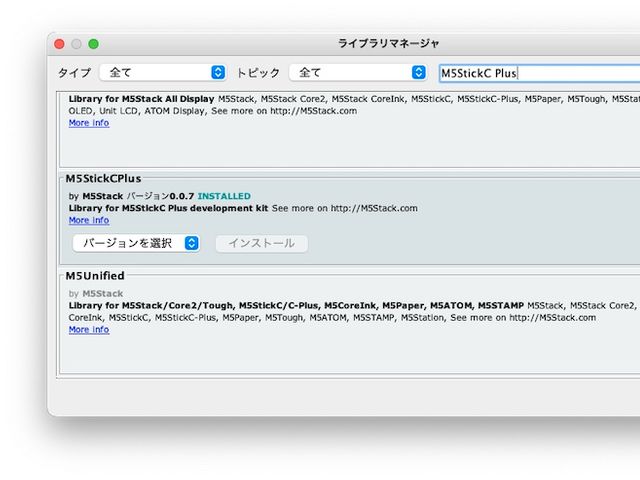

ライブラリの管理で M5StickCPlusを検索して表示される下図を追加します。

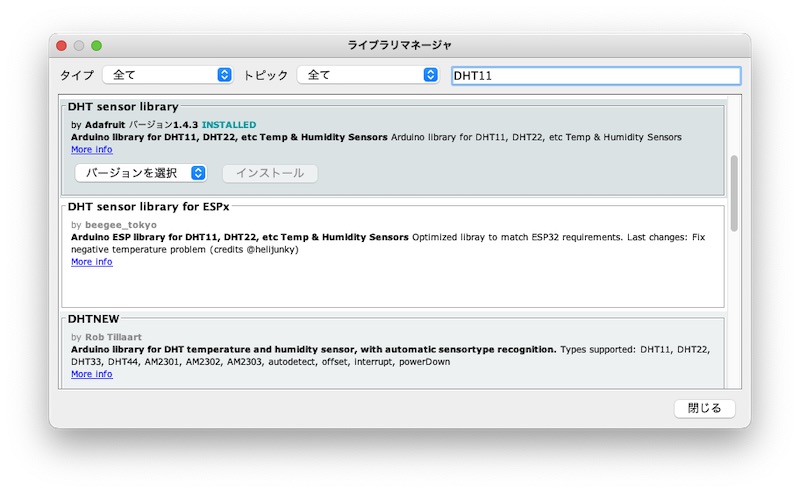

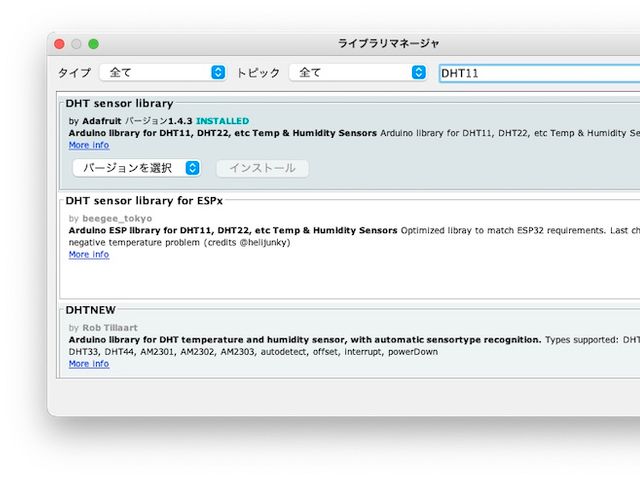

DHT11のライブラリを追加します。

プログラムはArduinoIDEにある"プログラム例"→M5StickC-Plus→BASICS→AXP192にDHT11温度センサーのプログラムを加えました。

充電するだけなら、DHT11もプログラムも不要です。

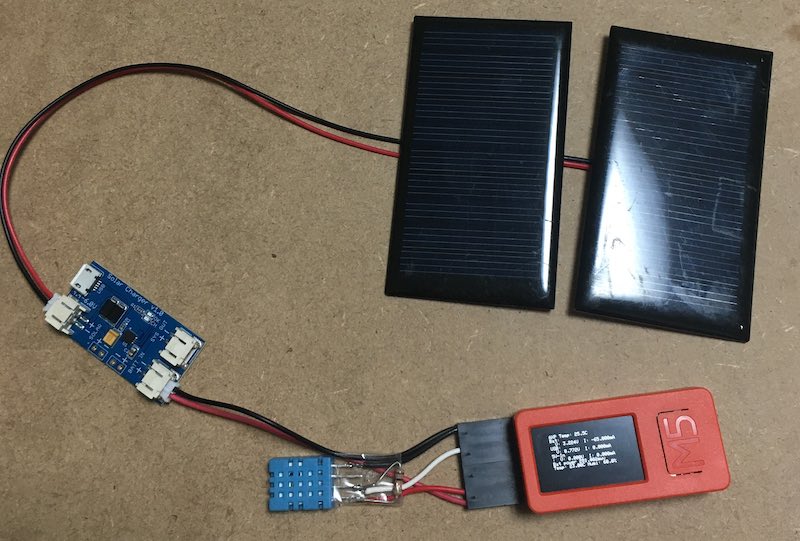

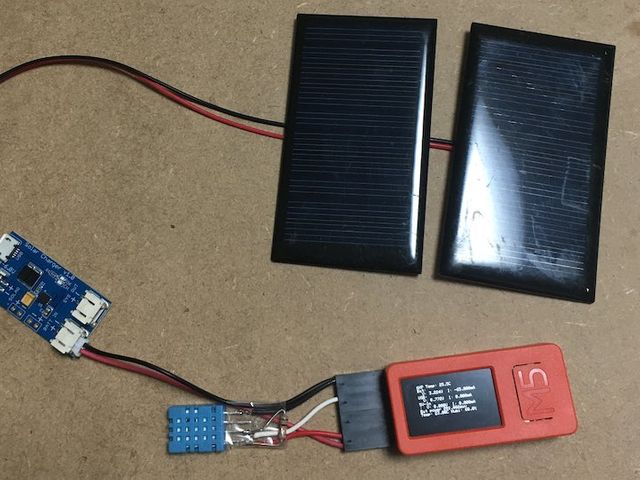

太陽電池パネルと充電基板接続したよ
/*
*******************************************************************************
* Copyright (c) 2021 by M5Stack
*                  Equipped with M5StickC-Plus sample source code
*                          配套  M5StickC-Plus 示例源代码
* Visit the website for more information：https://docs.m5stack.com/en/core/m5stickc_plus
* 获取更多资料请访问：https://docs.m5stack.com/zh_CN/core/m5stickc_plus
*
* describe: APX192.
* date：2021/9/14
*******************************************************************************
*/
#include <M5StickCPlus.h>
#include "AXP192.h"
TFT_eSprite tftSprite = TFT_eSprite(&M5.Lcd);
//DHT11
#include "DHT.h"
#define DHTPIN 26    //G26ピンに接続します。
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);
/* After M5StickC Plus is started or reset
  the program in the setUp () function will be run, and this part will only be run once.
  在 M5StickC Plus 启动或者复位后，即会开始执行setup()函数中的程序，该部分只会执行一次。 */
void setup() {
  M5.begin(); //Init M5StickC Plus.  初始化 M5StickC Plus
  M5.lcd.setRotation(1); //Rotate the screen. 将屏幕旋转
  tftSprite.createSprite(240, 135);  //Create a 240x135 canvas. 创建一块160x80的画布
  tftSprite.setRotation(3);
  M5.Axp.EnableCoulombcounter();  //Enable Coulomb counter.  启用库仑计数器
  //DHT11
    dht.begin();
}

/* After the program in setup() runs, it runs the program in loop()
The loop() function is an infinite loop in which the program runs repeatedly
在setup()函数中的程序执行完后，会接着执行loop()函数中的程序
loop()函数是一个死循环，其中的程序会不断的重复运行 */
void loop() {
  tftSprite.fillSprite(BLACK);  //Fill the canvas with black. 将画布填充为黑色
  tftSprite.setCursor(0, 0, 1); //Set the cursor position and use the 1-point font. 设置光标位置并采用1号字体
  tftSprite.printf("AXP Temp: %.1fC \r\n", M5.Axp.GetTempInAXP192()); //Get the temperature of AXP192. 获取AXP192的温度
  tftSprite.printf("Bat:\r\n  V: %.3fV  I: %.3fmA\r\n", M5.Axp.GetBatVoltage(), M5.Axp.GetBatCurrent());  //Output voltage and current of Bat. 输出Bat的电压和电流
  tftSprite.printf("USB:\r\n  V: %.3fV  I: %.3fmA\r\n", M5.Axp.GetVBusVoltage(), M5.Axp.GetVBusCurrent());  //Output current and voltage of USB. 输出USB的电流和电压
  tftSprite.printf("5V-In\r\n:  V: %.3fV  I: %.3fmA\r\n", M5.Axp.GetVinVoltage(), M5.Axp.GetVinCurrent());
  tftSprite.printf("Bat power %.3fmwv\r\n", M5.Axp.GetBatPower());
//DHT11
  tftSprite.printf("Temp: %.2fC Humi: %.1f%%",dht.readTemperature(),dht.readHumidity());
  tftSprite.pushSprite(40, 20);

  // 0x01V long press(1s), 0x02 press
  if(M5.Axp.GetBtnPress() == 0x02){
    esp_restart();
  }

  if(M5.BtnA.wasPressed()){
    // close tft voltage output
    M5.Axp.SetLDO2(false);
  }else if(M5.BtnB.wasPressed()){
    // close tft voltage output
    M5.Axp.SetLDO2(true);
  }
  M5.update();  //Detect whether the keystroke state has changed. 检测按键状态是否发生变化
  delay(100);
}
