1Mbit SRAM搭載AKI-H8-USB用モニタデバッガの作り方 (H8/3048, 3052)

くれぐれも自己責任にてご活用ください。

AKI-H8-USB (終売品)にはSRAM用パターンがあります。
今回は1MbitのSRAMを設置して、SRAM上でプログラムを実行できるデバッガを作成しました。
3048/3052ともにモード６で動作します。
アドレス空間は220000 - 23FFFF まで使えます。

AKI-H8/3052F USB開発キット (終売品・公式HPから削除済)
USB-シリアル変換
ＳＲＡＭ　１Ｍｂ　Ｍ６８ＡＦ１２７Ｂ
https://akizukidenshi.com/catalog/g/gI-01083/

300hhew3.exe　（HEW3/HEW4用モニタデバッガ本体　リンク切れ）
300hhew2.exe (HEW2用モニタデバッガ本体)でもコンパイルできますが、コード内容は一部異なっており、また出来上がるROMのサイズが300hhew3よりも大きいです。
http://web.archive.org/web/20050208165856/http://www.renesas.com/jpn/support/seminar/sample/index.html
HEW 4 (評価版　要ユーザー登録)
https://www.renesas.com/jp/ja/software-tool/cc-compiler-package-h8sx-h8s-h8-family
HtermとHtermが動く環境（Windows 10ではうまく動作しませんでした）
https://www.renesas.com/jp/ja/document/swr/1403891?r=721346

基本的な方針はこちらと同じです。同じ要領でプロジェクトを開いてください。

H8/3052F外部RAM対応モード６用モニタデバッガ生成メモ
http://www7a.biglobe.ne.jp/~kanikani/h83052mon6/h83052mon6.html

違う点を説明します。

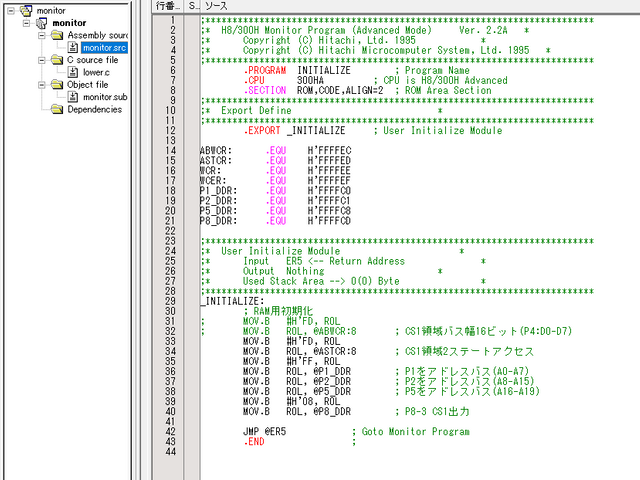

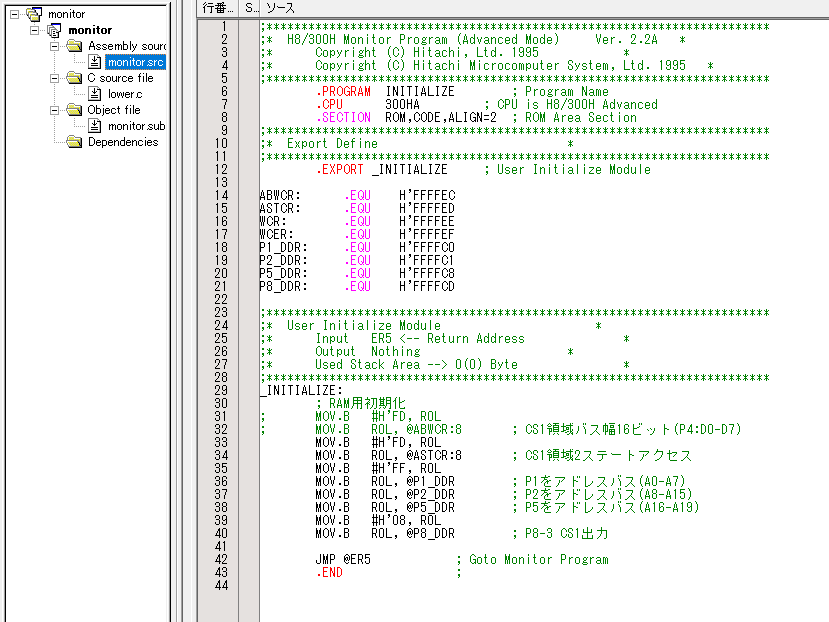

まず、monitor.cを削除して、かわりにmonitor.srcを読み込みます。

monitor.srcについては既に先駆者がおられます。いずれかを選んでください。（ウェイト処理が異なります）

AKI-H8のコツ -SRAM増設編-
http://home.k03.itscom.net/kazutaka/computer/akih8-1.html

こちらのウェブページでは8ビットバス幅によるmonitor.srcが公開されています。
2.2Aとなっていますが3.0でも改変なしで使えます。

H8/3052Fネットワークボード向けデバックモニタ
https://www.vector.co.jp/soft/other/h8/se298945.html

ネットワークボードとありますがAKI-H8-USBでも使えます。

ただし、monitor.subのパラメータが異なるのでコンパイル済のモトローラSコードは使えません。

3052用ですが、monitor.cと違ってmonitor.srcで3048/3052を指定する記述はないので3048でも無改変で使えます。

最後から４行目のコメントアウト部を外して有効にするかはお好みで（私は外して有効にしました）


mov.b	#h'ff,r0l			;CS1は0WAITにする為にWSCを禁止
mov.b	r0l,@WCER			;何だけれどWAIT端子を固定しないと

↑この部分がコメントアウトされているので；を取る

monitor.subは次のように記述してください

H8/3052F


INPUT      ADVANCED,MONITOR,LOWER
LIST       MONITOR.MAP
SHOW       SYMBOL
OUTPUT     MONITOR.MOT
FORM       STYPE
CHANGE     INFORMATION=1320
NOOPTIMIZE
LIBRARY    ADVANCED,3052
LIBRARY    MONITOR
DEFINE     $BRR=13
DEFINE     $STACK=FFFF00
START      VECTOR/0,ROM,C/100,RAM/FFDF10,USER/220000,SCI/FFFFB8

H8/3048


INPUT      ADVANCED,MONITOR,LOWER
LIST       MONITOR.MAP
SHOW       SYMBOL
OUTPUT     MONITOR.MOT
FORM       STYPE
CHANGE     INFORMATION=1320
NOOPTIMIZE
LIBRARY    ADVANCED,3048
LIBRARY    MONITOR
DEFINE     $BRR=0C
DEFINE     $STACK=FFFF00
START      VECTOR/0,ROM,C/100,RAM/FFEF10,USER/220000,SCI/FFFFB8

LOWER.Cをプロジェクトに追加するのを忘れずに！

あとはH8WriteTurboやFDTやF-ZTATなどの書き込みツールで転送すれば完了です。

Htermの使い方は前回紹介しました
https://elchika.com/article/d2d4ea76-a4b2-4549-b174-d6862252da93/

AKI-H8-USB用のLチカプログラムを書いてみました。これをアブソリュートロードモジュールにして転送・実行できれば動作確認は終了です。

ウェイト処理の時間は前回と同様、割込みタイマーを使っているわけではないのでデバッガ依存です。


;----------------------------------
; AKI-H8-USB用Lチカプログラム　デバッガ用
;----------------------------------
;
;-----ＣＰＵの指定-----
		.CPU 300HA
;----- アドレス指定-----
		.SECTION	P,CODE,LOCATE=H'220000
;-----シンボル-----
PBDR	.EQU		H'FFFFD6		;ポートBデータレジスタ
LED1 	.BEQU		0,PBDR			;LED1(PB-0)
LED2	.BEQU		1,PBDR			;LED2(PB-1)
LED3	.BEQU		2,PBDR			;LED3(PB-2)
LED4	.BEQU		3,PBDR			;LED4(PB-3)
;-----Ｉ／Ｏの初期設定-----
INIT:	MOV.B		#H'FF,R0L		;出力設定
		MOV.B		R0L,@H'FFFFD4	;ポートB
;-----ＭＡＩＮ-----
		BSET		LED1			;LED1の出力をON
		BSET		LED2			;LED2の出力をON
		BSET		LED3			;LED3の出力をON
		BCLR		LED4			;LED4の出力をOFF
MAIN:	BNOT		LED4			;LED4の出力を反転
		BNOT		LED1			;LED1の出力を反転
		JSR			@WAIT
		BNOT		LED1			;LED1の出力を反転
		BNOT		LED2			;LED2の出力を反転
		JSR			@WAIT
		BNOT		LED2			;LED2の出力を反転
		BNOT		LED3			;LED3の出力を反転
		JSR			@WAIT
		BNOT		LED3			;LED3の出力を反転
		BNOT		LED4			;LED4の出力を反転
		JSR			@WAIT
		JMP			@MAIN			;無限ループ
;-----ＭＡＩＮ終了-----
;-----ウェイト-----
WAIT:	MOV.L		#D'500000,ER6	;ウェイトサブルーチン
AAA:	DEC.L		#1,ER6
		NOP
		BNE			AAA
		RTS
;
		.END
