681マイコンのポート出力で動くATOMくんロボ

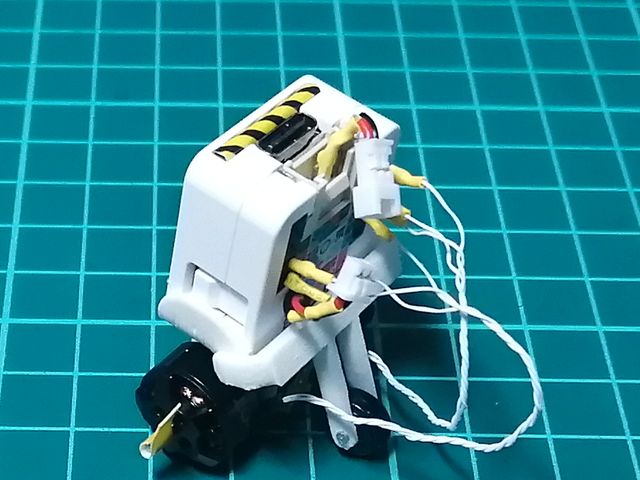

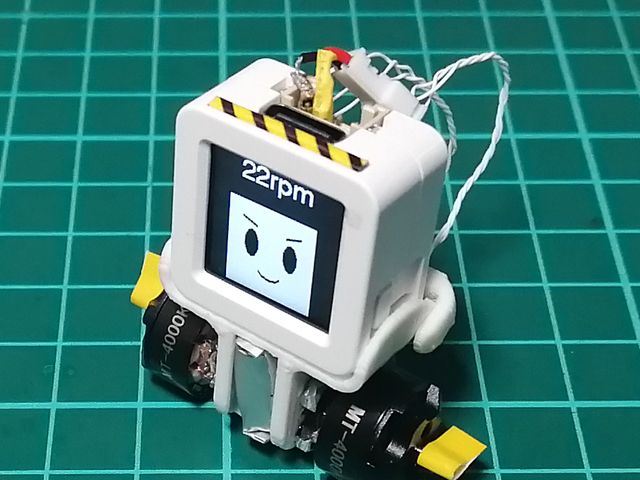

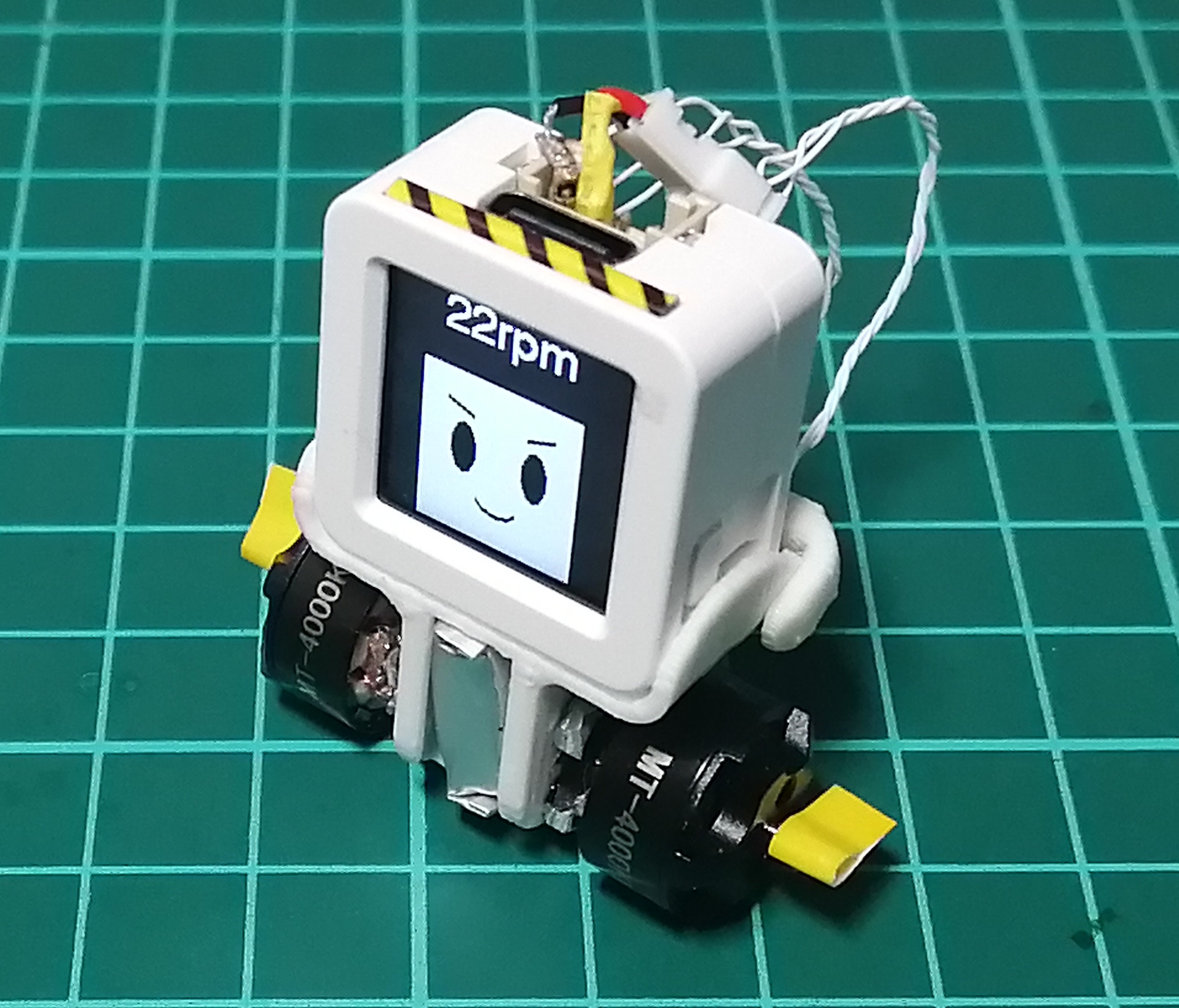

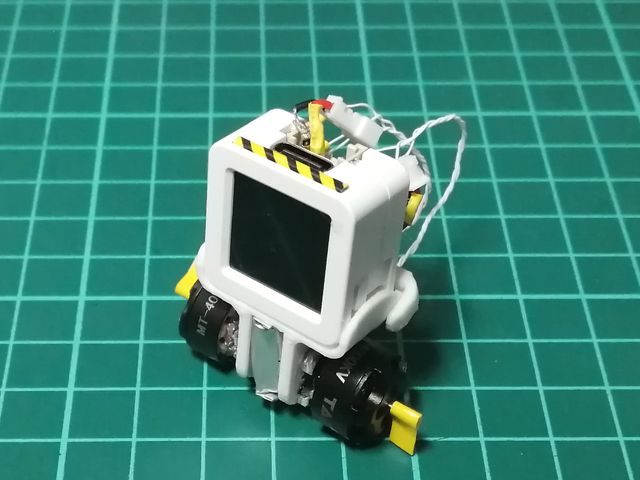

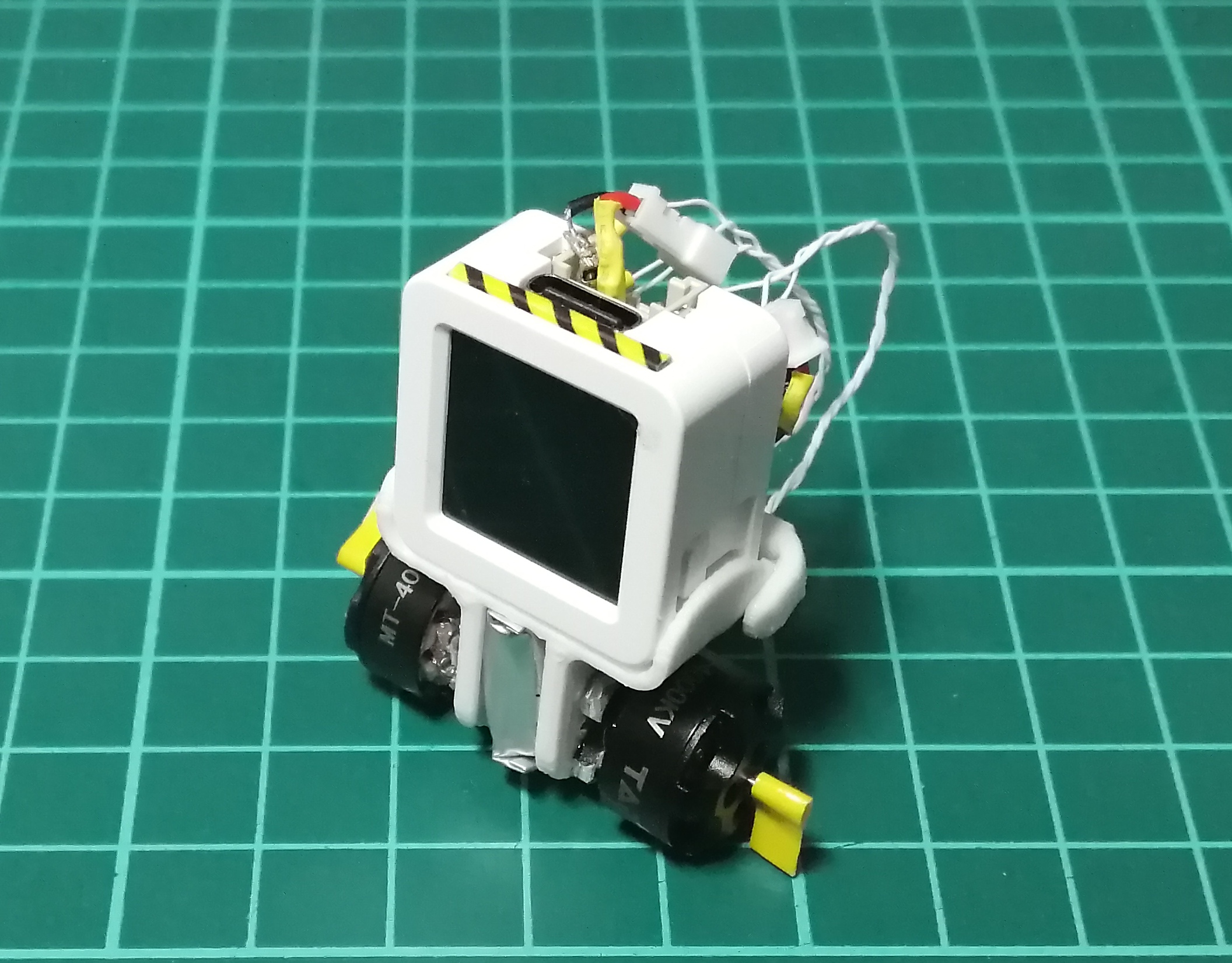

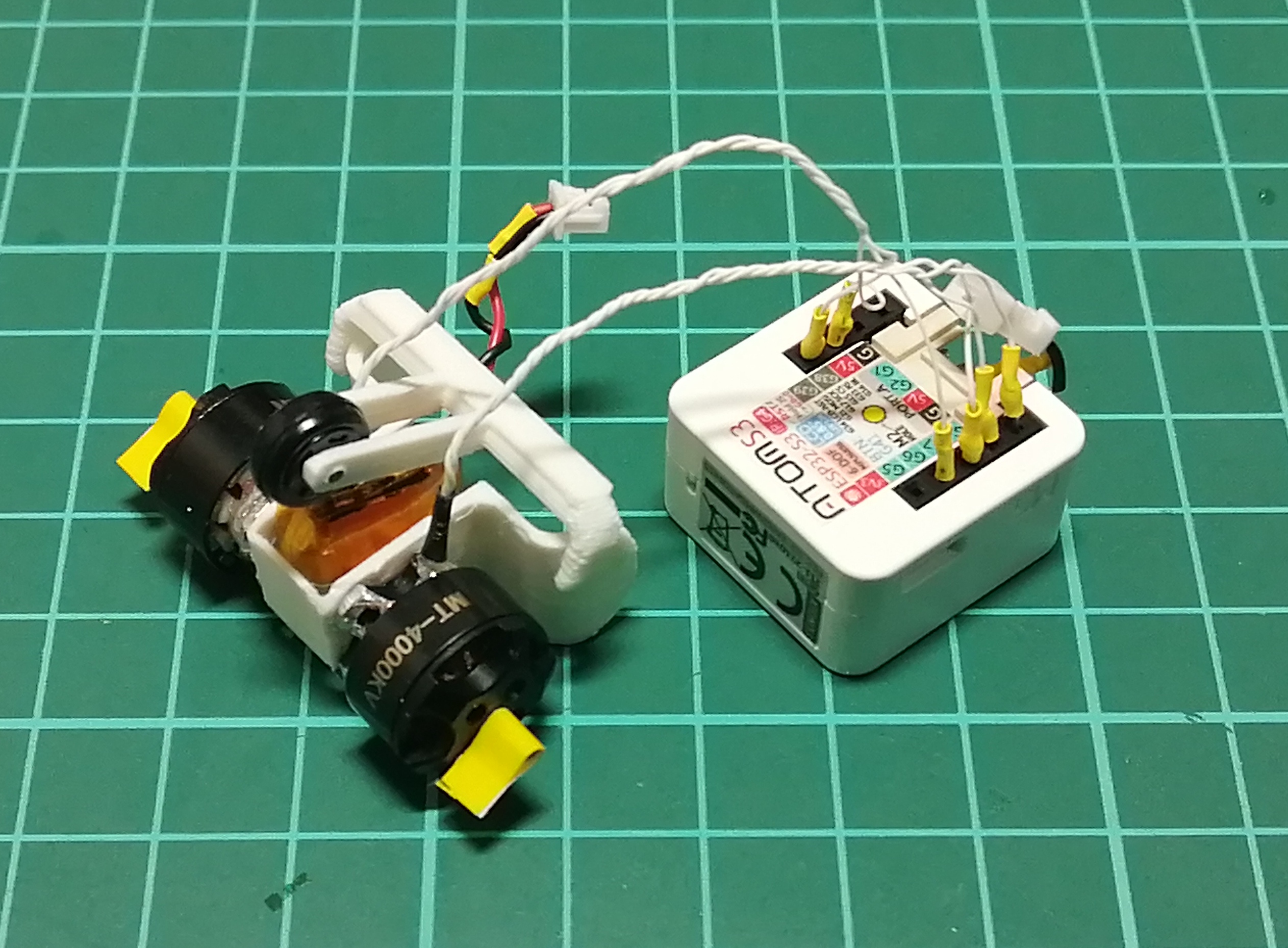

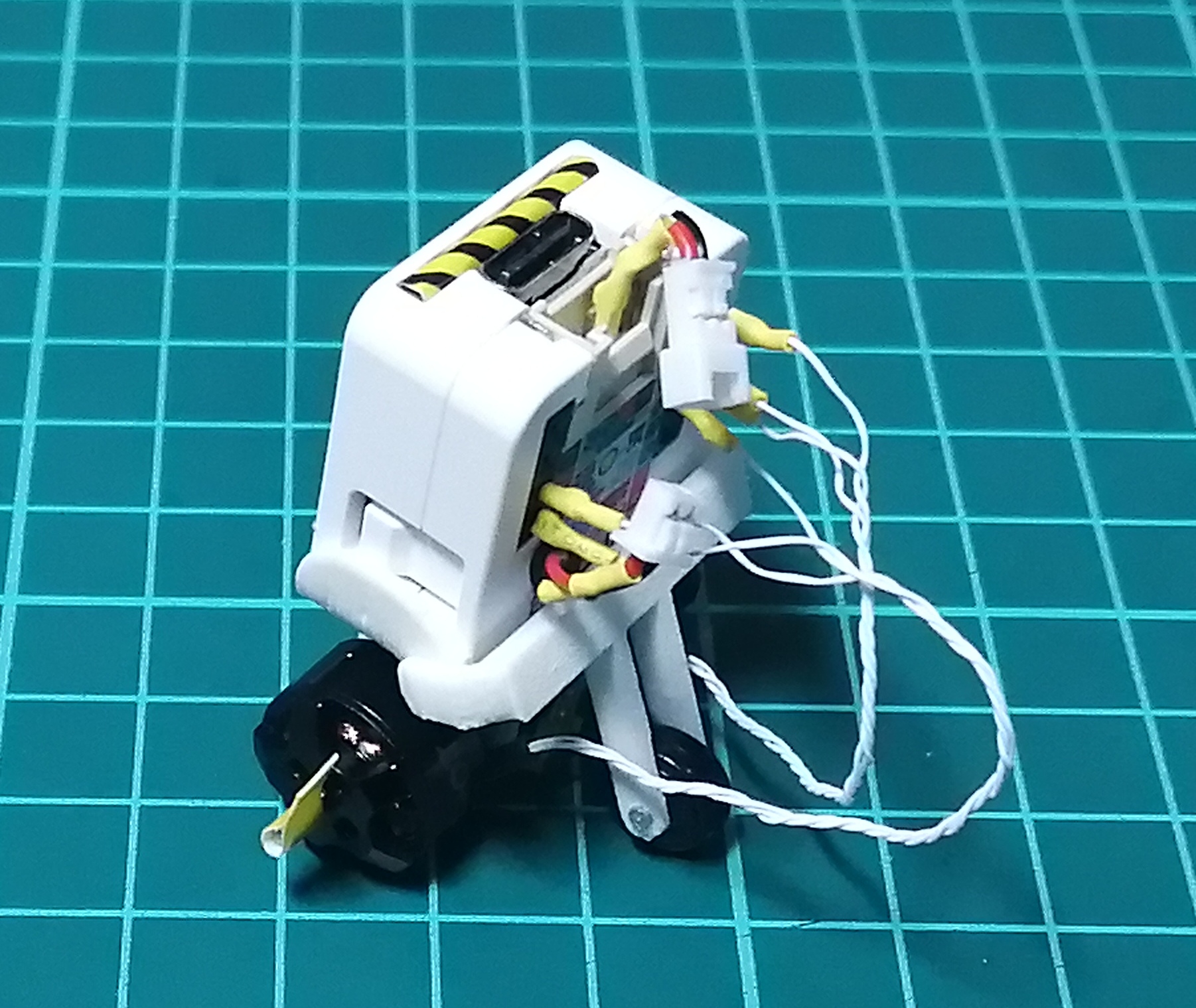

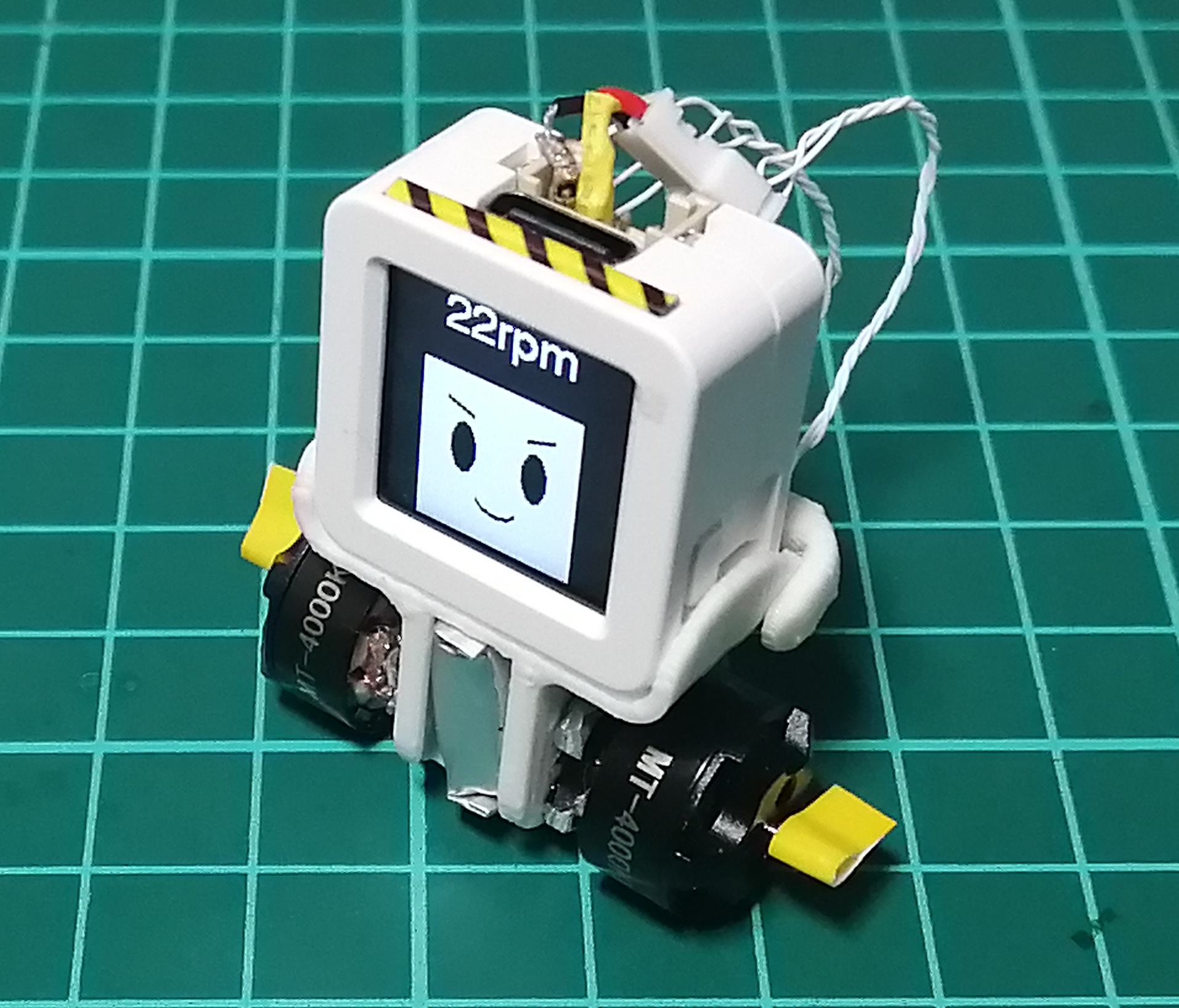

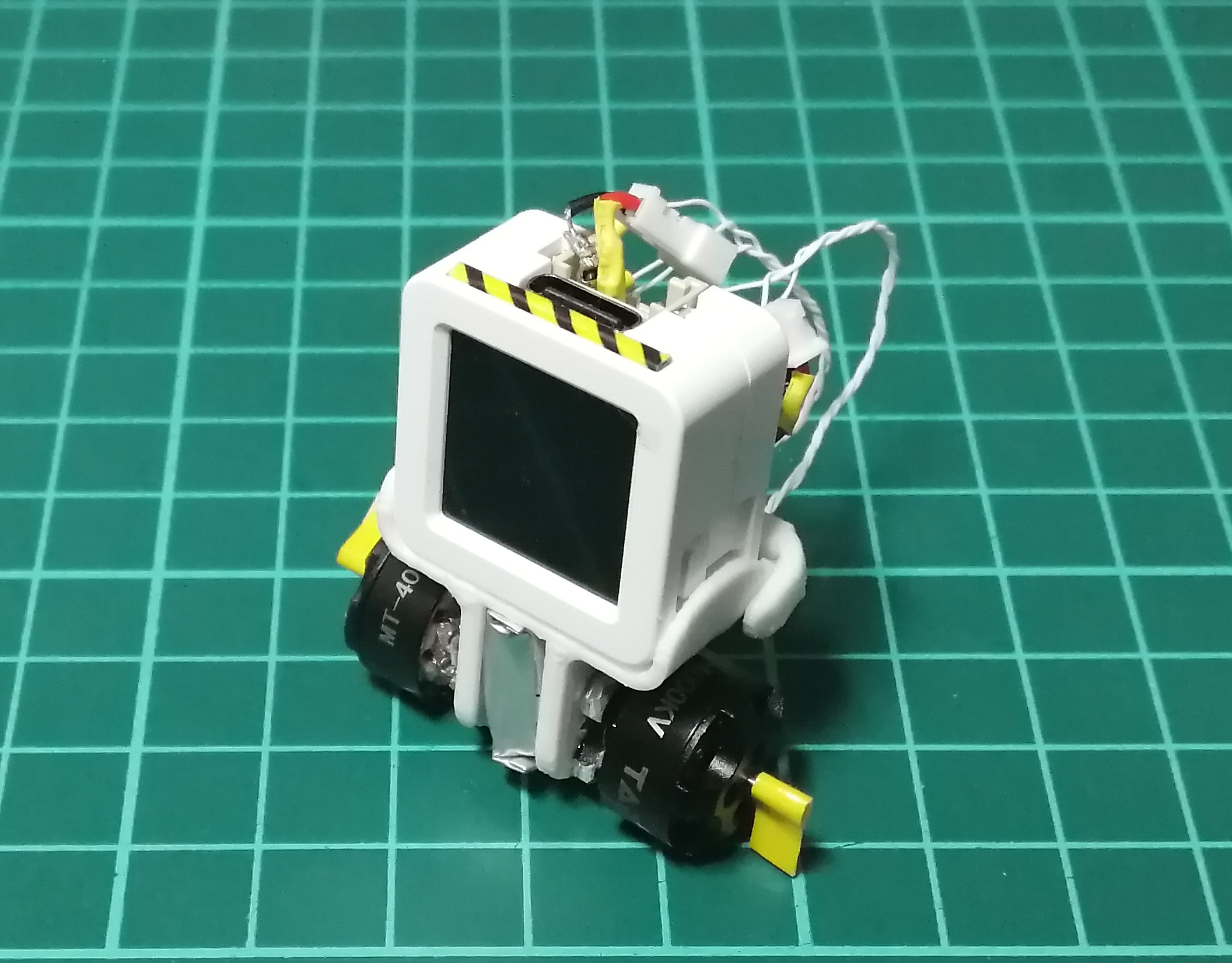

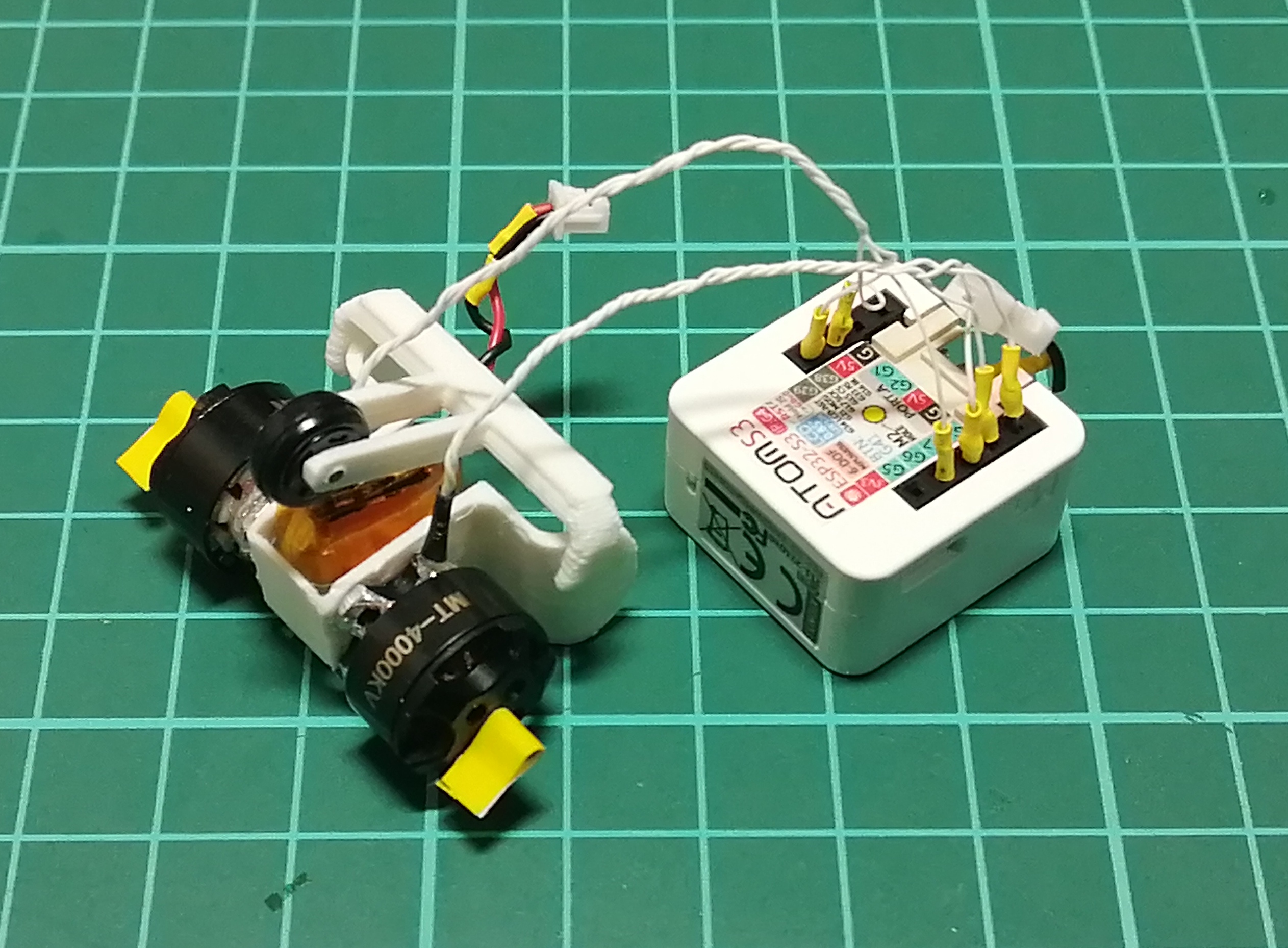

M5StackのATOMS3を使った小型ロボです。

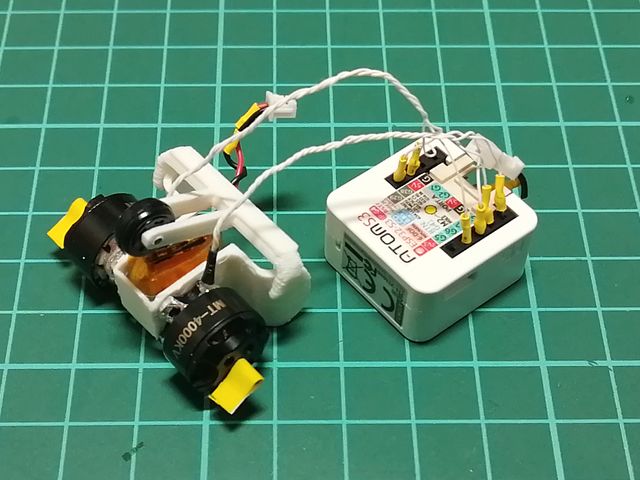

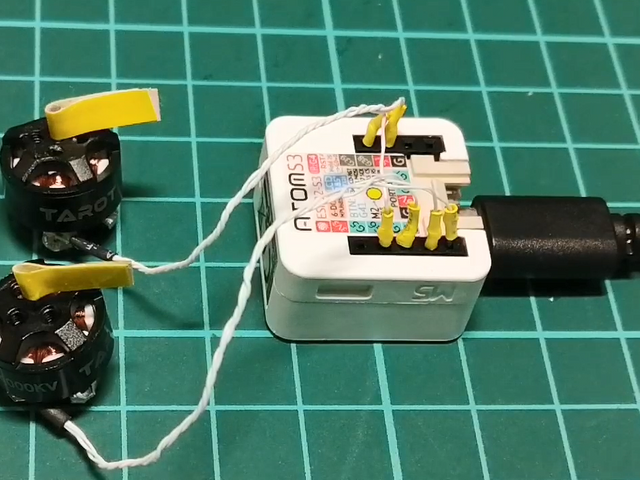

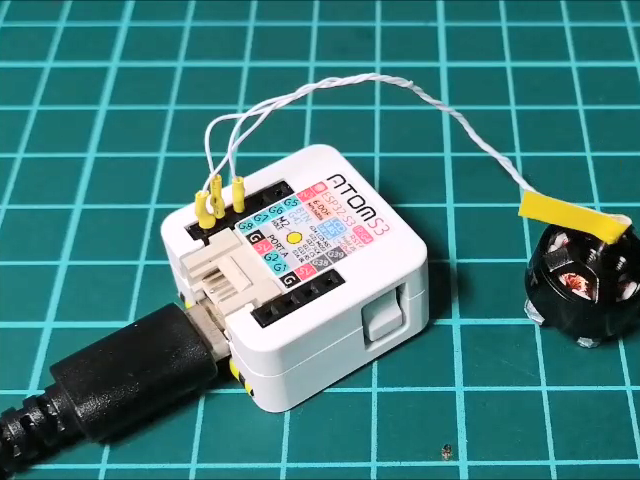

モータドライバを使わず、マイコンのポート出力で3相ブラシレスモータを回す簡単構成です。
マイコンに負荷を掛けない工夫をしています。

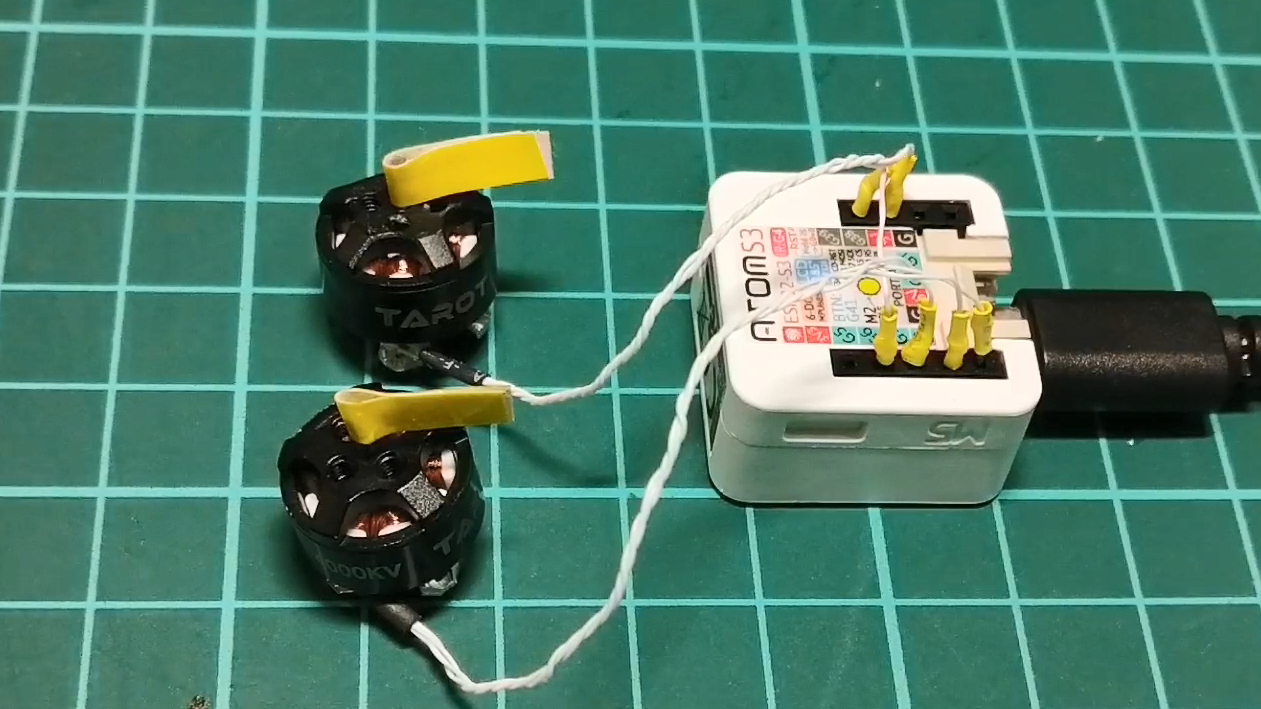

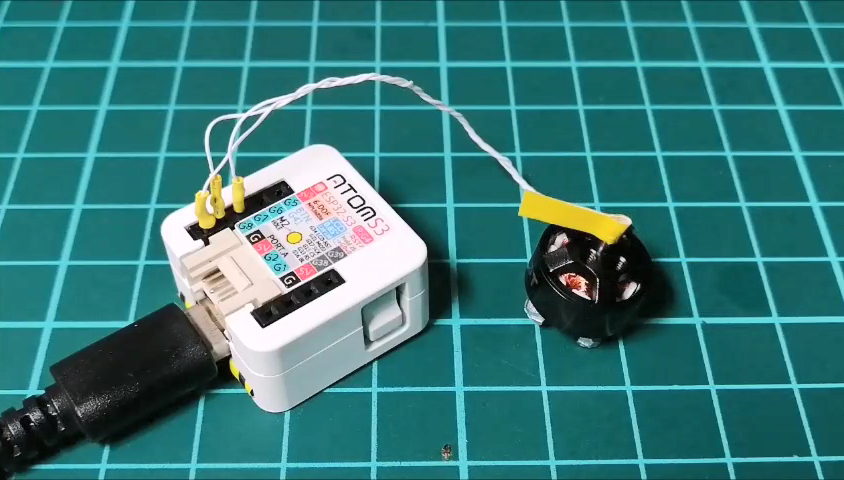

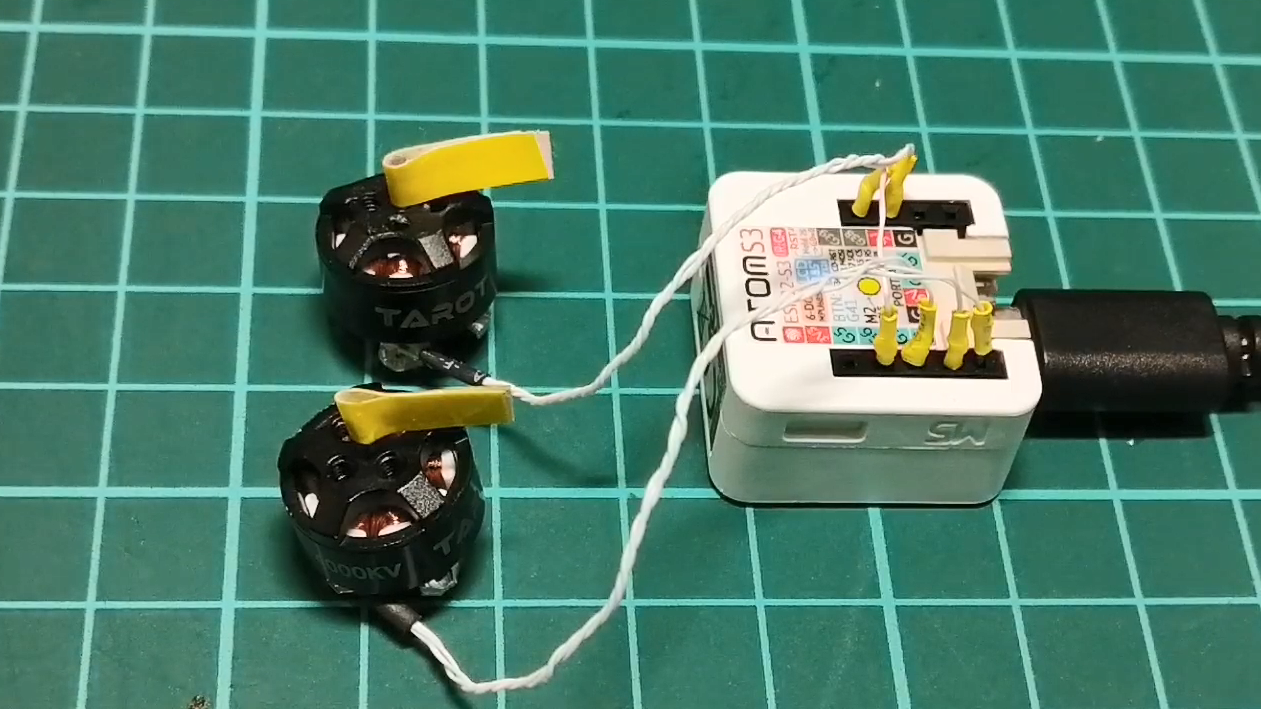

マイコンで3相ブラシレスモータを回すためにモータをマイコンのポート出力用に最適化しています。

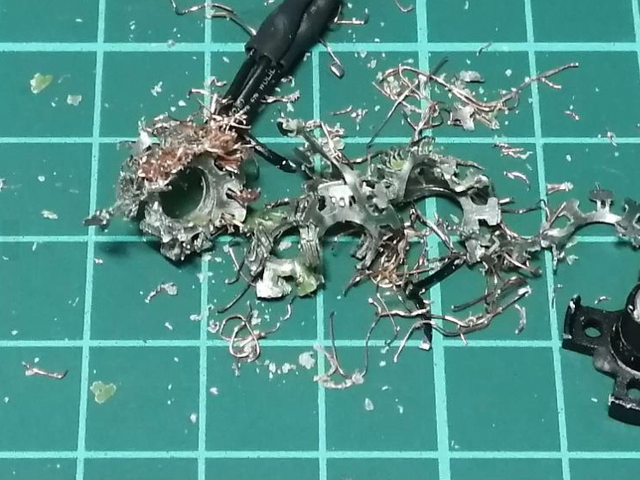

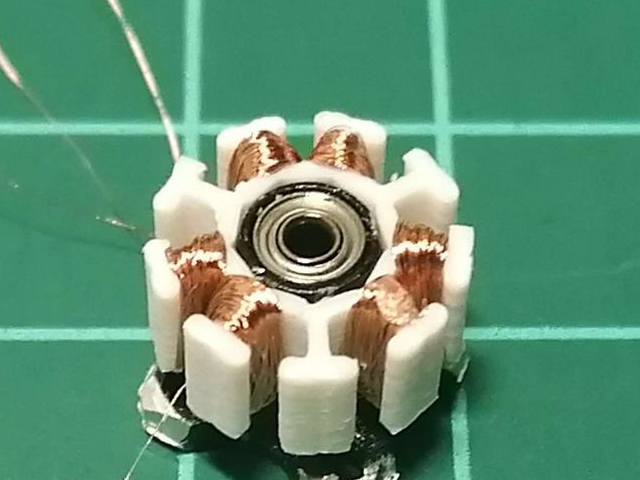

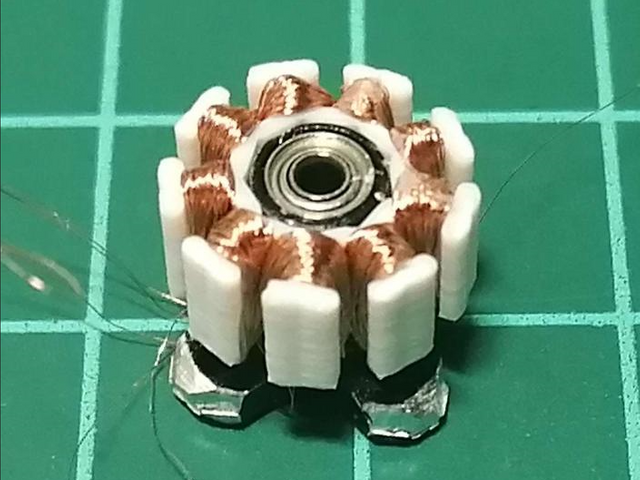

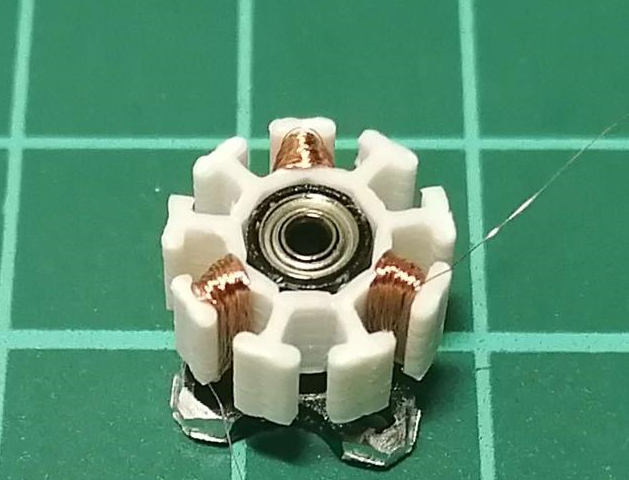

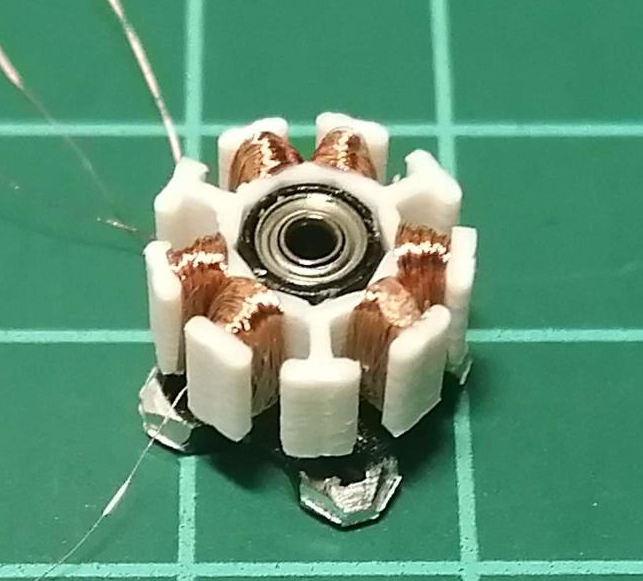

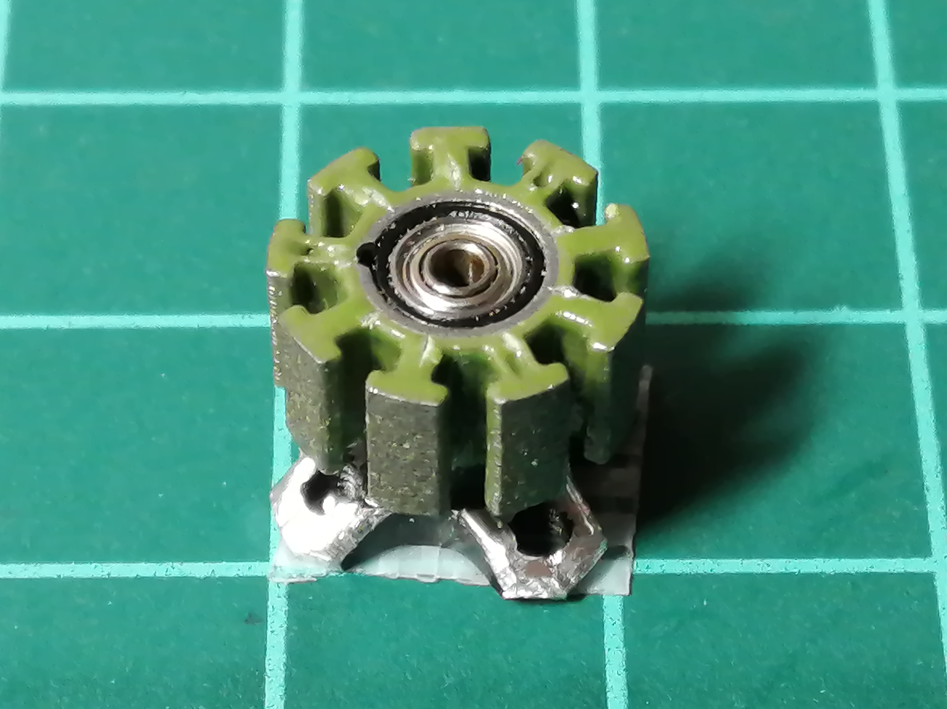

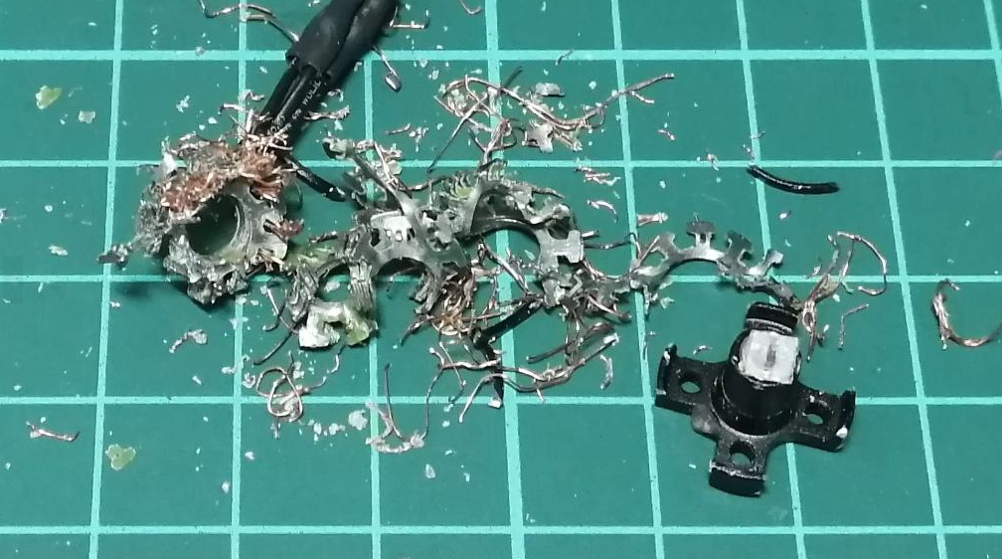

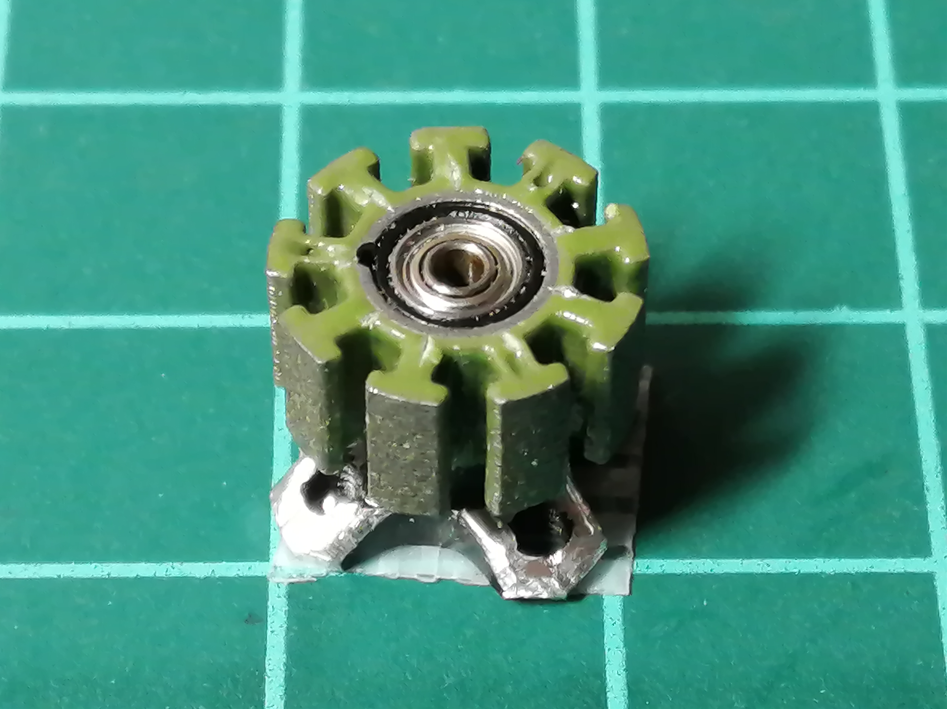

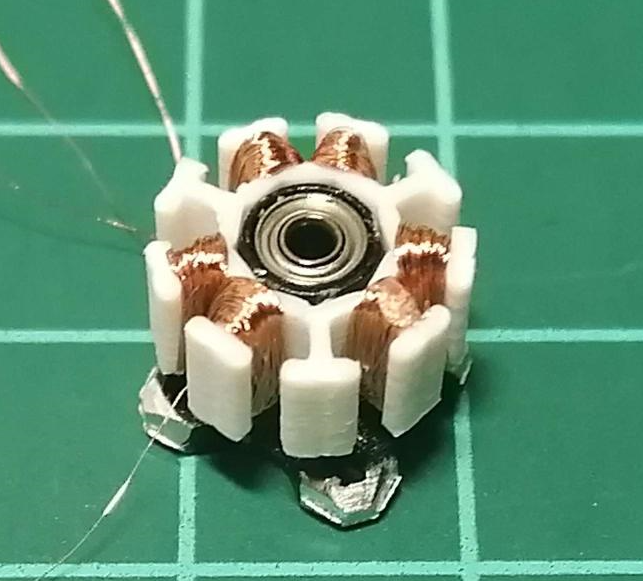

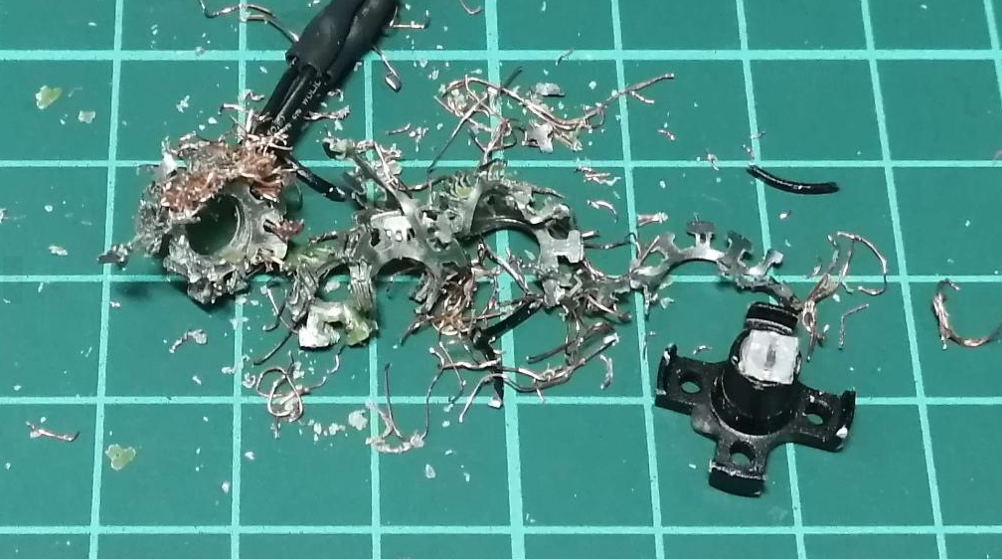

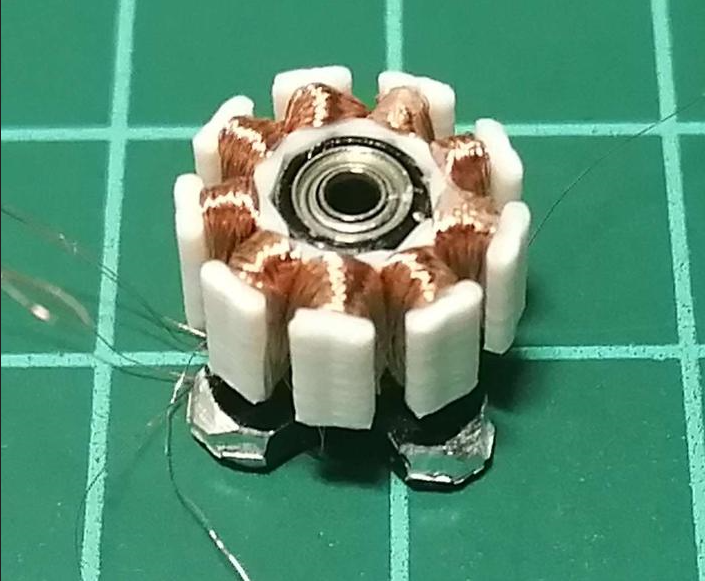

3相ブラシレスモータをコギングゼロにするためにコアレスモータに改造しています。

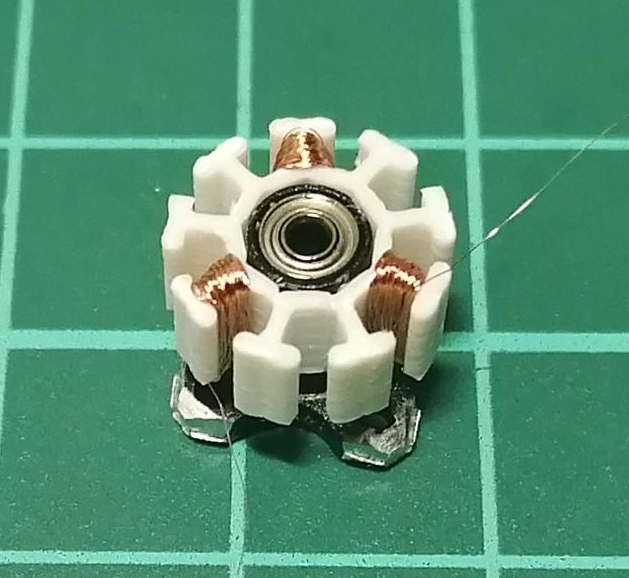

電磁気学的にコアレスモーターですが構造的には樹脂コアモータです。

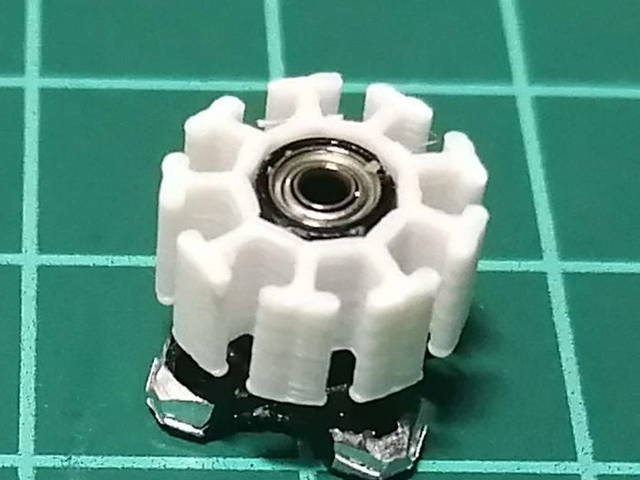

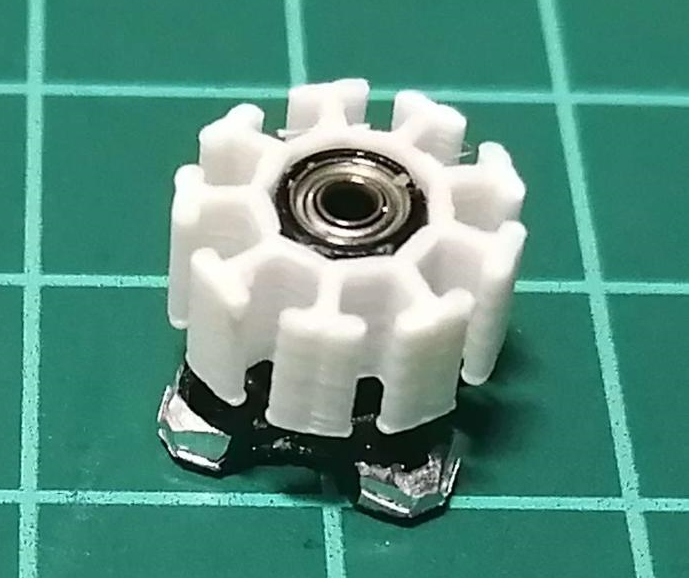

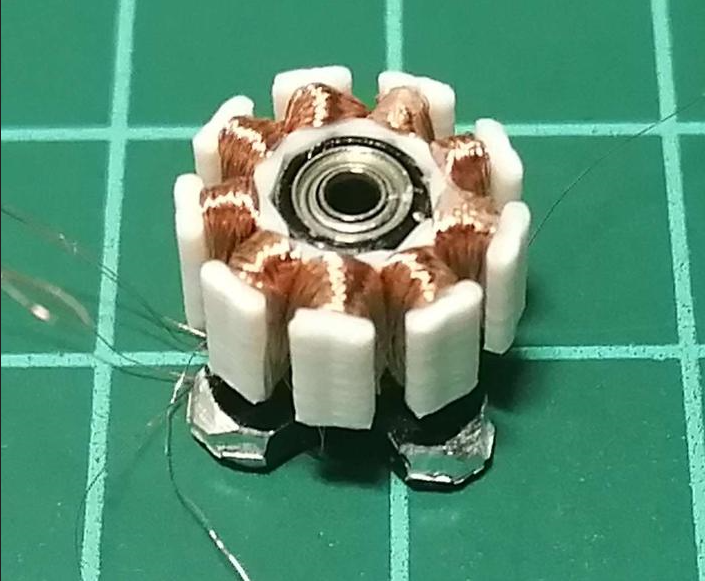

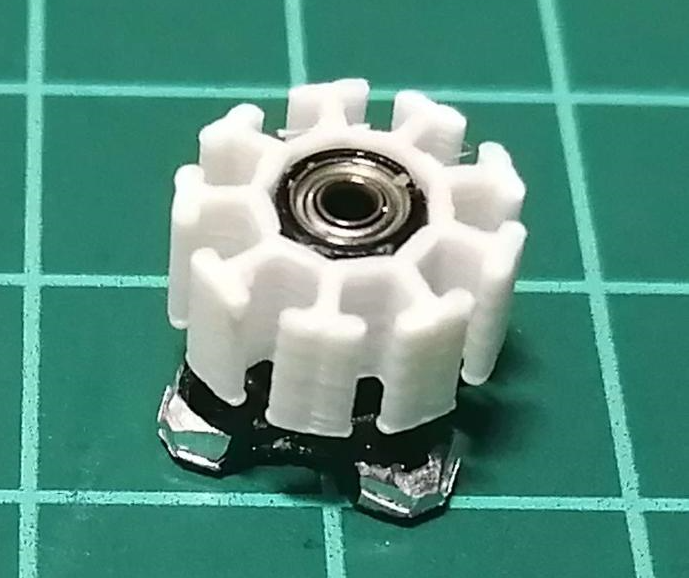

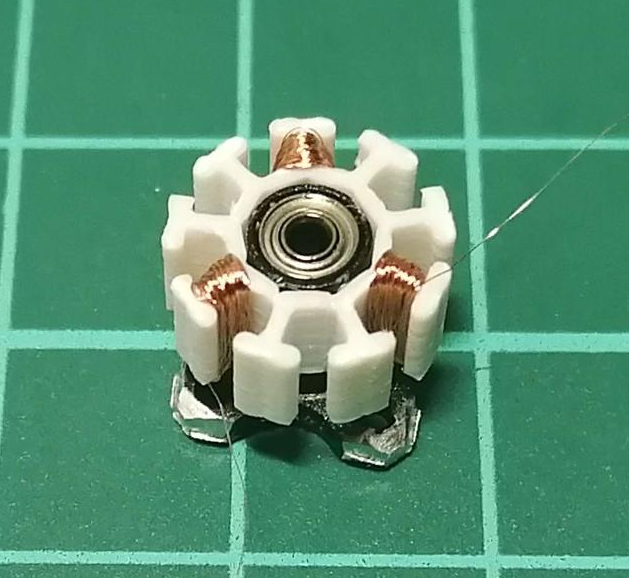

ステータコアは3Dプリンタで作っています。
https://twitter.com/shinichi_nin/status/1641912052854976512
https://twitter.com/shinichi_nin/status/1639779067917647872
https://twitter.com/shinichi_nin/status/1640733380856905730
